PPB

Pie de pilar regulable

La altura de estos pies de pilar puede regularse. Su instalación resulta sencilla y rápida y, además, pueden ajustarse en la propia obra.

Marcado CE
DITE
Clase de servicio 3
Acero galvanizado en caliente
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JRR según NF EN 10025,
  • Galvanizado en caliente según NF EN ISO 1461,
  • Espesor : 4 mm.

Ventajas

  • No requiere ningún tipo de mecanizado.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, béton,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior No. of hexagon nuts Box Quantity
A B C D E F G t1 t2 Ø9 Ø12
PPB80G808058-15814010050-150208844210

Prestaciones del producto

Modelo Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1,k [kN]
Cdad Tipo Cdad Tipo 0 < F ≤ 100 100 < F ≤ 190
PPB80G4Ø84Ø10min (88.3 ; 63.9/kmod)min (88.3 ; 57.9/kmod)

The following applies:

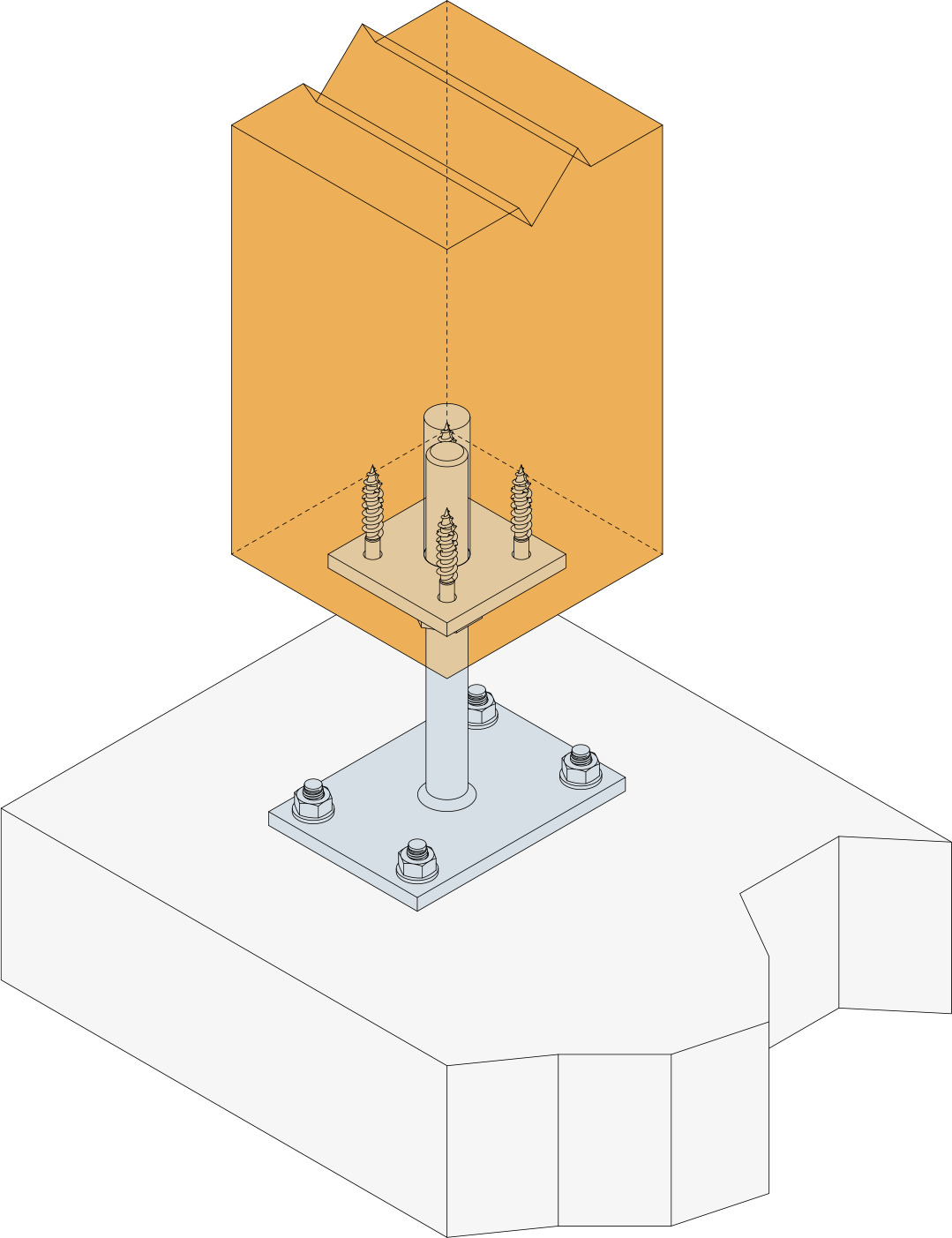

Instalación

Montaje

Fijaciones

Sobre el pilar :

  • Tirafonds Ø8x50 o SSH Ø8x50.

Sobre hormigón :

  • Anclaje mecánico : pasador FM 753 EVO M10x78/5 o alternativa FM-753 M10x75/5 3DG (Revestimiento apto para uso exterior),
  • Anclaje químico : resina AT-HP + varilla roscada  LMAS M10-120/25.

Certificación

Idoneidad Técnica Europeo (ETA)
