SET-XP®

Resina de muy altas prestaciones

SET-XP es una resina epoxi pura, perfecta para todas las aplicaciones de fijación en concreto fisurado o no fisurado. Ideal para grandes diámetros, perforaciones diamantinas y climas cálidos. Especialmente indicada para cargas muy pesadas y aplicaciones técnicas.

Ficha técnica

Marcado CE

DITE

Utilizable en medio húmedo

Interior

Exterior

Distancia al borde y entre ejes

Detalles de producto

Imagenes



Características

Materia

Resina : 100% epoxi
Varilla roscada : acero electrocincado y acero inoxidable A4-70

Ventajas

Valor de adherencia muy elevado,
Anclaje idóneo para aplicaciones en climas húmedos y cálidos (zonas tropicales),
Tiempo de curado prolongado,
2 boquillas proporcionada.

Aplicaciones

Soporte

Hormigón fisurado y no fisurado

Campos de aplicación

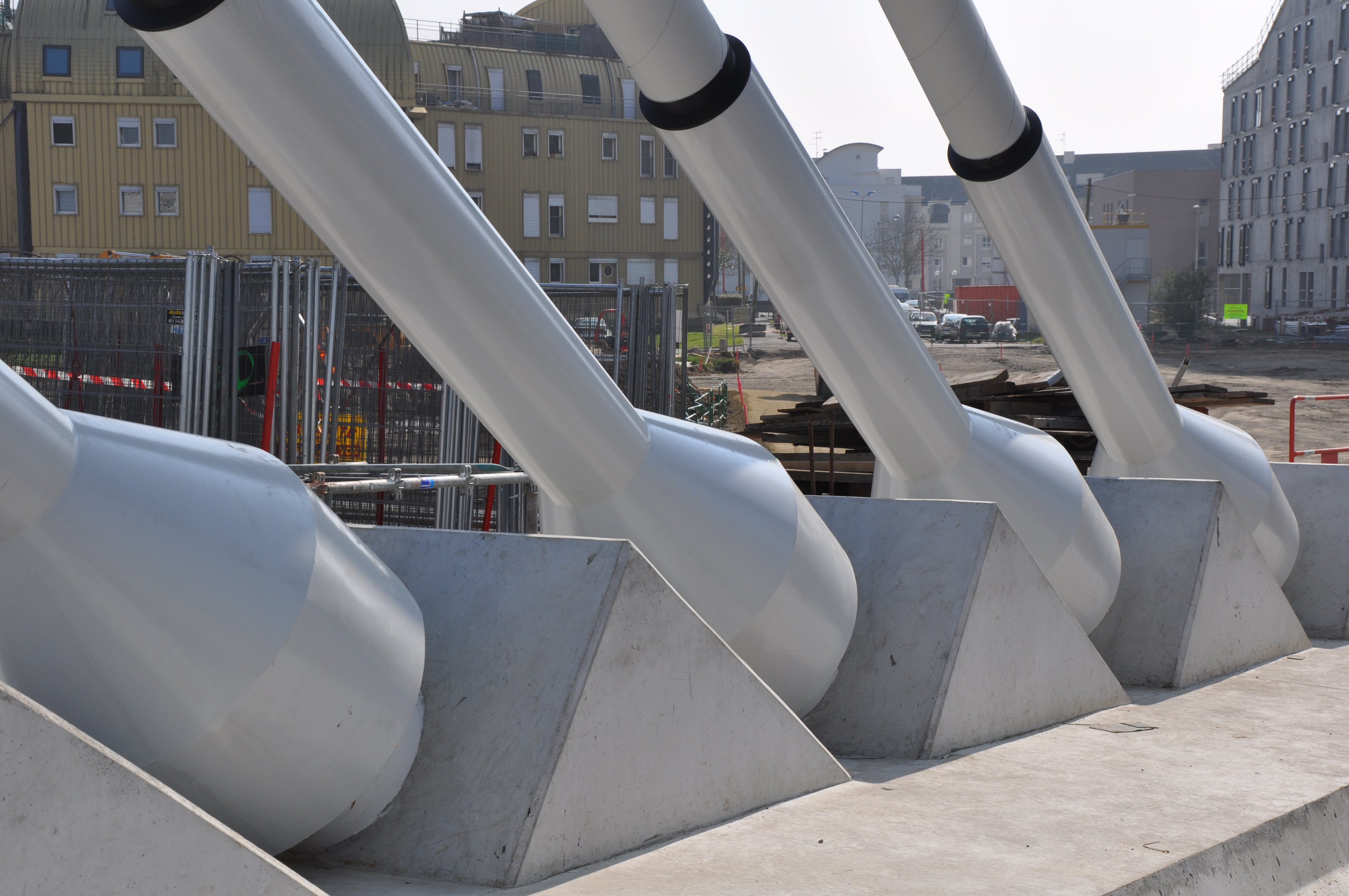

Fijación de estructuras metálicas pesadas...

Datos técnicos

Referencia

Table "Referencia" cannot be displayed : no references available.

2 buses sont fournies avec chaque cartouche.

Cargas

Modelo	Profundidad de implantación [hef] [mm]	Tracción [Rds,N] [kN]		Cizalladura [Rds,V] [kN]		Momento de flexión [Mrds] [Nm]
Modelo	Profundidad de implantación [hef] [mm]	Hormigón fisurado C20/25	Hormigón no fisurado C20/25	Hormigón fisurado C20/25	Hormigón no fisurado C20/25	Momento de flexión [Mrds] [Nm]
SET-XP + LMAS M12 (hef=70mm)	70	5.4	10	12	12	37.7
SET-XP + LMAS M12 (hef=240mm)	240	18.4	20	21	12	37.7
SET-XP + LMAS M16 (hef=80mm)	80	6.1	12.3	17.2	22.2	94.8
SET-XP + LMAS M16 (hef=320mm)	320	24.6	37.6	22.2	22.2	94.8
SET-XP + LMAS M20 (hef=90mm)	90	5.7	14.6	16.1	34.8	185.7
SET-XP + LMAS M20 (hef=400mm)	400	25.6	58.5	34.8	34.8	185.7
SET-XP + LMAS M24 (hef=100mm)	100	7.6	17.1	21.6	48	320.5
SET-XP + LMAS M24 (hef=480mm)	480	36.9	84.2	50.2	50.2	320.5
SET-XP + LMAS M27 (hef=110mm)	110	9.5	19.8	26.6	55.4	475.4
SET-XP + LMAS M27 (hef=540mm)	540	46.7	109	65.7	65.7	475.4

1) Cargas de servicio : las cargas publicadas se han calculado a partir de los valores característicos indicados en los Documentos de Idoneidad Técnica Europeos (DITE o ETA, por sus siglas en inglés), a los que se han aplicado tanto los coeficientes de seguridad parciales especificados en la directriz Guía de DITE 001 como un coeficiente parcial de acciones γf = 1,4.
2) Cargas de servicio de tracción : las cargas de servicio de tracción se han calculado para hormigón no armado y hormigón armado estándar en el que la separación entre las varillas de hierro sea S≤15 cm o S≤10 cm si su diámetro es igual o inferior a 10 mm.
4) Si las distancias entre centros y la distancia respecto al borde son menores que los valores característicos (es decir, si S≤Scr,N y/o C≤Ccr,N), deberán efectuarse los cálculos oportunos aplicando el método A del documento TR 029. Para obtener más información, consulte el documento DITE-11/0360.
5) Temperatura de uso: entre -40 y 43 °C (temperatura máxima a largo plazo; 24 °C; temperatura máxima a corto plazo: 43 °C).
6) Para realizar su instalación en hormigón fresco debe duplicarse el tiempo de curado (no deben instalarse en agujeros llenos de agua generada por la perforación).

Instalación

Montaje

Tiempos de montaje

Temperatura [°C]	10-20°C	21-30°C	31-40°C
Tiempo de curado	60 min	45 min	25 min
Tiempo hasta la solicitación	72 horas	24 horas	24 horas

Perfore.

Limpie el orificio con un cepillo e insuflando aire, según lo especificado en el cartucho.

Llene entre 1/2 y 2/3 del orificio desde el fondo hacia el exterior, inyectando cada vez una dosis de producto con la boquilla.

Introduzca la varilla LMAS, girándola lentamente de izquierda a derecha. Ajústela.

Fije el anclaje una vez haya transcurrido el tiempo de solicitación.

Datos de instalación

Modelo	Ø del agujero [d0] [mm]	Prof. perçage [h0] [mm]	Ø máx. de la pieza que fijar [df] [mm]	Ouverture de clé sur plat [Sw]	Par de apriete [Tinst] [Nm]	Characteristic spacing ⁽⁴⁾ - S_cr,N [mm]	Distancia minima entre centros - Smin [mm]	Distancia entre centros caractéristica - (4) - Ccr,N [mm]	Distancia minima al borde - Cmin [mm]	Esp. mín. del material de soporte [hmin] [mm]
SET-XP + LMAS M12 (hef=70mm)	14	70	14	19	40	210	80	105	45	100
SET-XP + LMAS M12 (hef=240mm)	14	240	14	19	40	720	80	360	45	270
SET-XP + LMAS M16 (hef=80mm)	18	80	18	24	60	240	100	120	60	116
SET-XP + LMAS M16 (hef=320mm)	18	320	18	24	60	960	100	480	60	356
SET-XP + LMAS M20 (hef=90mm)	24	90	22	30	80	270	115	135	70	138
SET-XP + LMAS M20 (hef=400mm)	24	400	22	30	80	1200	115	600	70	448
SET-XP + LMAS M24 (hef=100mm)	28	100	26	36	100	300	135	150	80	156
SET-XP + LMAS M24 (hef=480mm)	28	480	26	36	100	1440	135	720	80	536
SET-XP + LMAS M27 (hef=110mm)	30	110	30	41	120	330	155	165	90	170
SET-XP + LMAS M27 (hef=540mm)	30	540	30	41	120	1620	155	810	90	600
