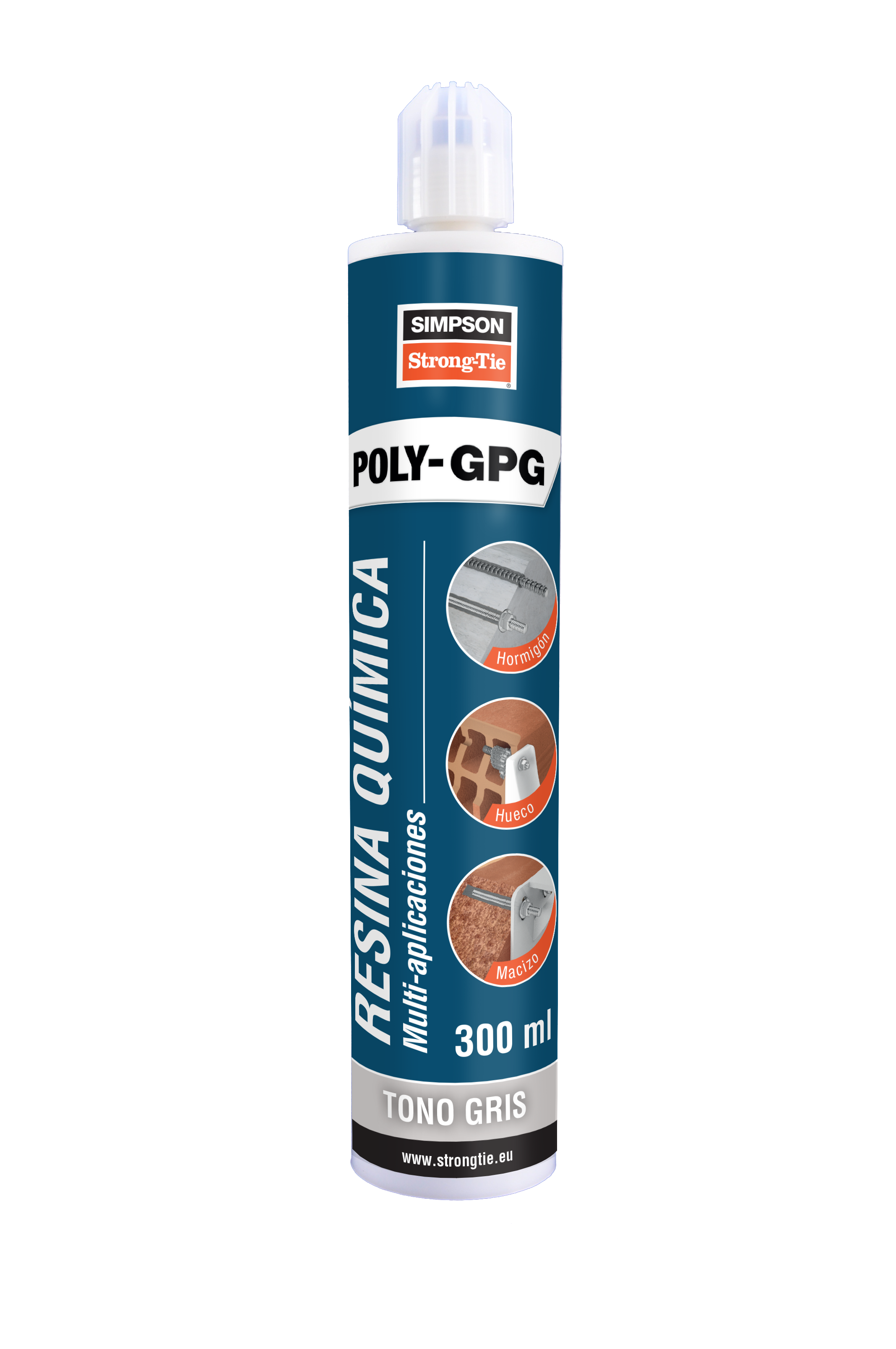

POLY-GPG
Resina para múltiples materiales
Esta solución de anclaje químico abarca el 100% de las aplicaciones corrientes/comunes (fijaciones de persianas, postigos, calentador de agua, …). Se puede utilizar sin riesgos en el interior (COV A+) y se puede tirar en un contenedor de residuos convencionales.
Marcado CE
DITE
Utilizable en medio húmedo
Interior
Exterior
Distancia al borde y entre ejes
Detalles de producto
Imagenes
Características
Materia
- Resina de metacrilato sin estireno,
- Varilla roscada LMAS : acero electrocincado y acero inoxidable A4-70.
Ventajas
- Cartucho con sistema "peeler" : uso sencillo y rápido,
- No contiene compuestos peligrosos ni estireno y es inodoro,
- Su composición hace que no deban incluirse pictogramas de peligrosidad ni frases de riesgo,
- Puede almacenarse en zonas para productos "no inflamables",
- El cartucho (usado o no) puede depositarse en los contenedores de residuos no peligrosos,
- 2 boquillas proporcionada.
WRAS Approved Material
wras-polygpg.pdf
(68.55 KB)
Aplicaciones
Soporte

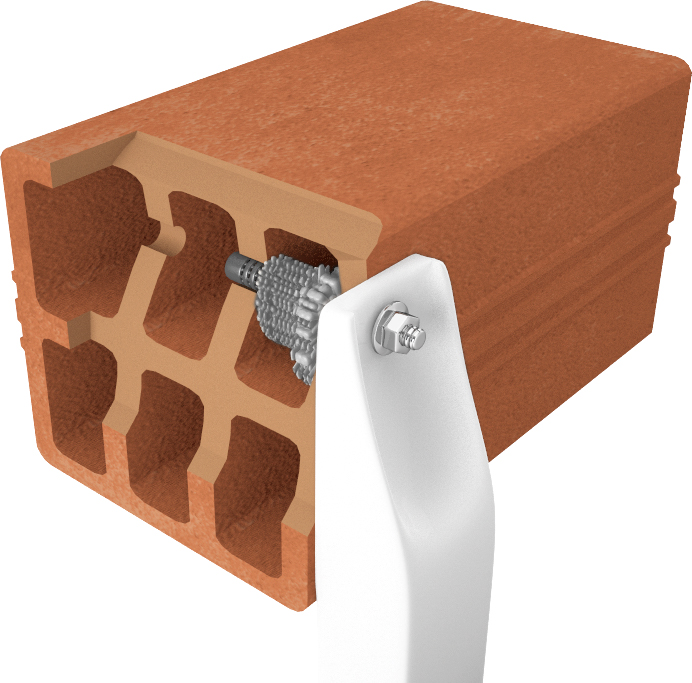

- Ladrillo,
- Piedra sillar,
- Hormigón celular.

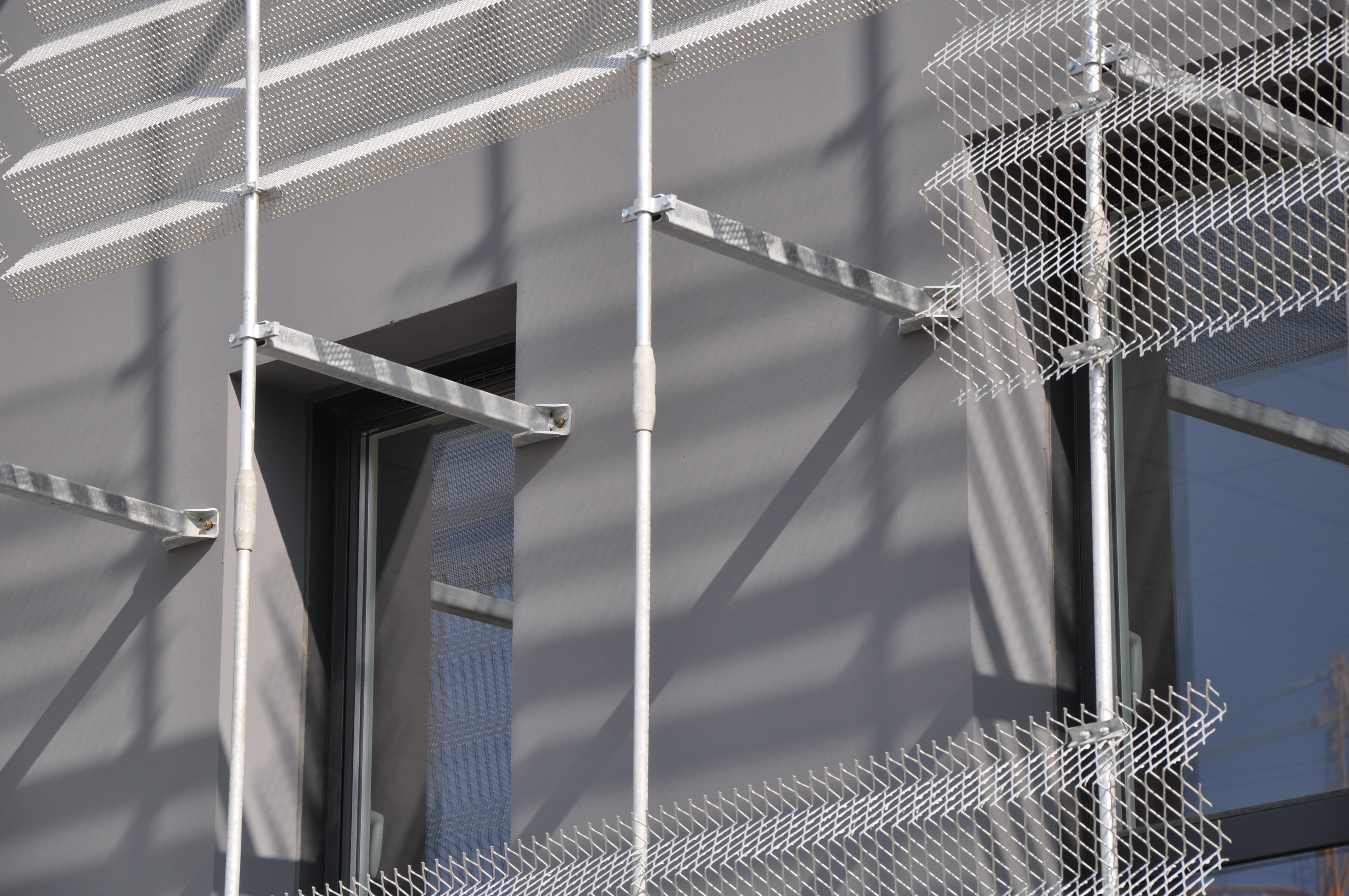

Campos de aplicación
- Persianas, goznes de postigos/portales, antenas,
- Sistemas de climatización de agua, calentadores, sanitarios, radiadores,

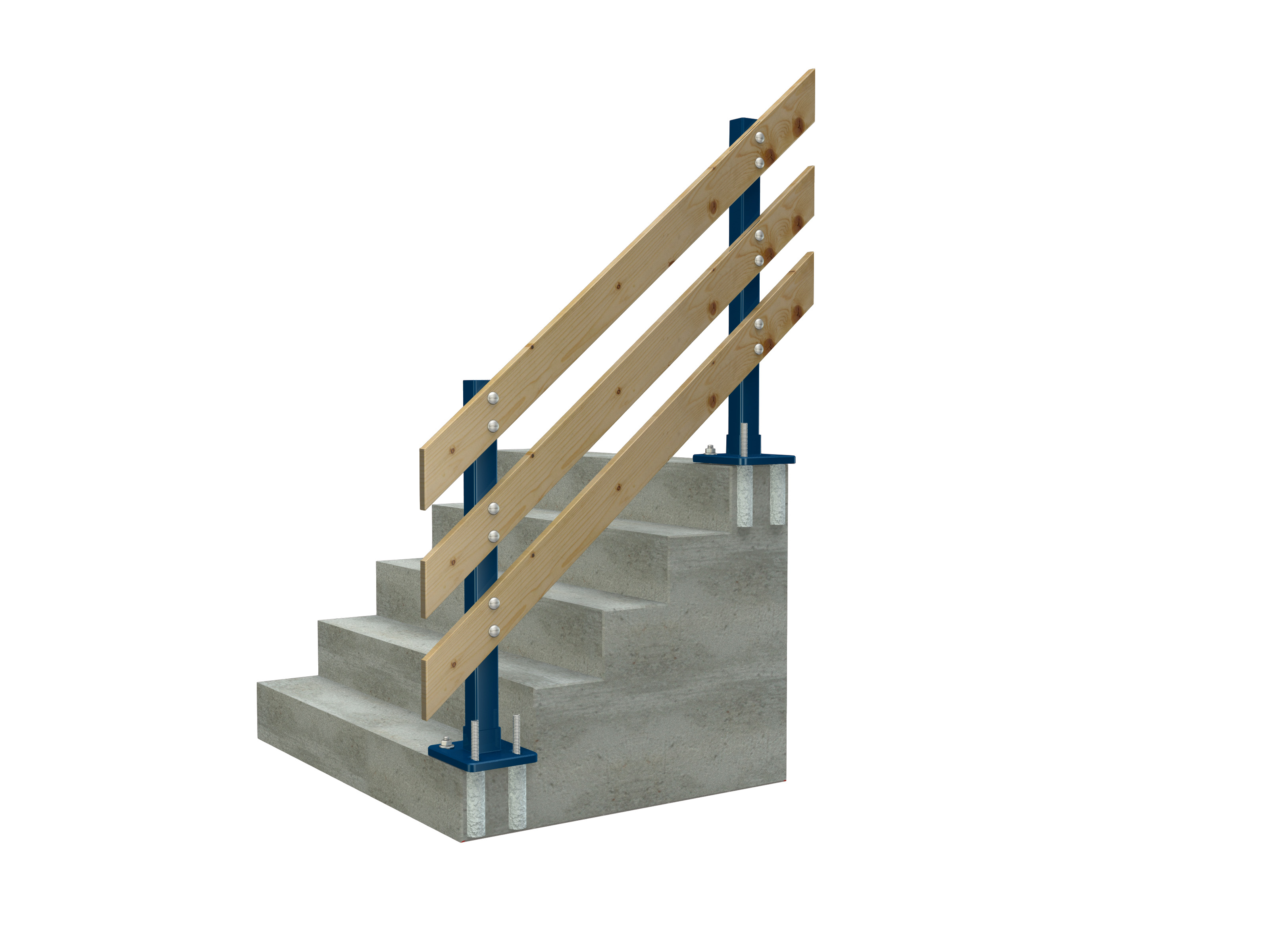

- Pasamanos/alambradas.
Datos técnicos
Referencia
| Modelo | Informacion de producto | ||||
|---|---|---|---|---|---|
| Gris | Beige | Contenido [ml] | Peso [kg] | Qdad. [pcs] | |
| POLYGPG300G-FR | x | - | 300 | 0.579 | 12 |
| POLYGPG300B-FR | - | x | 300 | 0.579 | 12 |
Resistencia estructural - Tracción - NRd [kN] - Acero al carbono 5.8
| Modelo | Design resistance – NRd – Carbon steel 5.8 [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + LMAS M8 | 6.3 | 6.3 | 6.3 | 6.3 | 9.4 | 9.4 | 9.4 | 9.4 |
| POLY-GPG + LMAS M10 | 9.8 | 9.8 | 9.8 | 9.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| POLY-GPG + LMAS M12 | 13.1 | 13.1 | 13.1 | 13.1 | 19.6 | 19.6 | 19.6 | 19.6 |
| POLY-GPG + LMAS M16 | 19.9 | 19.9 | 19.9 | 19.9 | 29.9 | 29.9 | 29.9 | 29.9 |
| POLY-GPG + LMAS M20 | 28.7 | 28.7 | 28.7 | 28.7 | 43.1 | 43.1 | 43.1 | 43.1 |
| POLY-GPG + LMAS M24 | 37.9 | 37.9 | 37.9 | 37.9 | 56.8 | 56.8 | 56.8 | 56.8 |
Hormigón :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.
2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.
3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3 N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).
Resistencia estructural - Tracción - NRd [kN] - Acero inoxidable A4-70
| Modelo | Design resistance – NRd – Stainless steel A4-70 [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + LMAS M8 | 6.3 | 6.3 | 6.3 | 6.3 | 9.4 | 9.4 | 9.4 | 9.4 |
| POLY-GPG + LMAS M10 | 9.8 | 9.8 | 9.8 | 9.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| POLY-GPG + LMAS M12 | 13.1 | 13.1 | 13.1 | 13.1 | 19.6 | 19.6 | 19.6 | 19.6 |
| POLY-GPG + LMAS M16 | 19.9 | 19.9 | 19.9 | 19.9 | 29.9 | 29.9 | 29.9 | 29.9 |
| POLY-GPG + LMAS M20 | 28.7 | 28.7 | 28.7 | 28.7 | 43.1 | 43.1 | 43.1 | 43.1 |
| POLY-GPG + LMAS M24 | 37.9 | 37.9 | 37.9 | 37.9 | 56.8 | 56.8 | 56.8 | 56.8 |
Hormigón :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.
2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.
3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3 N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).
Resistencia estructural - Cizalladura - NRd [kN] - Acero al carbono 5.8
| Modelo | Design resistance – VRd – Carbon steel 5.8 [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + LMAS M8 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| POLY-GPG + LMAS M10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| POLY-GPG + LMAS M12 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 |
| POLY-GPG + LMAS M16 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 |
| POLY-GPG + LMAS M20 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 |
| POLY-GPG + LMAS M24 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 |
Hormigón :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.
2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.
3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3 N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).
Resistencia estructural - Cizalladura - NRd [kN] - Acero inoxidable A4-70
| Modelo | Design resistance – VRd – Stainless steel A4-70 [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + LMAS M8 | 8.3 | 8.3 | 8.3 | 8.3 | 8.3 | 8.3 | 8.3 | 8.3 |
| POLY-GPG + LMAS M10 | 12.8 | 12.8 | 12.8 | 12.8 | 12.8 | 12.8 | 12.8 | 12.8 |
| POLY-GPG + LMAS M12 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 | 19.2 |
| POLY-GPG + LMAS M16 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 | 35.3 |
| POLY-GPG + LMAS M20 | 55.1 | 55.1 | 55.1 | 55.1 | 55.1 | 55.1 | 55.1 | 55.1 |
| POLY-GPG + LMAS M24 | 79.5 | 79.5 | 79.5 | 79.5 | 79.5 | 79.5 | 79.5 | 79.5 |
Hormigón :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.
2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.
3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3 N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).
Resistencia estructural - Momento de flexión - MRd [Nm]
| Modelo | Design resistance – Bending moment – MRd - Concrete [Nm] | |
|---|---|---|
| Carbon steel 5.8 | Stainless steel A4-70 | |
| POLY-GPG + LMAS M8 | 15.2 | 16.7 |
| POLY-GPG + LMAS M10 | 29.6 | 33.3 |
| POLY-GPG + LMAS M12 | 52 | 60.9 |
| POLY-GPG + LMAS M16 | 132.8 | 148.7 |
| POLY-GPG + LMAS M20 | 259.2 | 291 |
| POLY-GPG + LMAS M24 | 448 | 502.6 |
Hormigón :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE. El esquema de carga es válido para hormigón no reforzado y hormigón armado con refuerzos espaciados en s ≥ 15 cm (independientemente del diámetro) o con refuerzos espaciados en s ≥ 10 cm, si el diámetro de los refuerzos es menor o igual a 10 mm.
2. El esquema de cizallamiento se basa en un anclaje unitario sin influencia de los bordes. Para anclajes cerca de los bordes (c ≤ max [10 hef; 60d]), se debe comprobar la rotura del borde de la losa según el ETAG001, Anexo C, método A.
3. Se considera que el hormigón no está agrietado cuando la tensión dentro del hormigón es igual σL + σR ≤ 0. En ausencia de una verificación detallada, σR = 3 N/mm² (σL corresponde a la tensión dentro del hormigón resultante de cargas externas, incluidas las cargas de los anclajes).
Resistencia estructural – hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Acero al carbono ≥ 4.6 / Acero inoxidable ≥ A2-70
| Modelo | Design resistance – Carbon steel ≥ 4.6 / stainless steel ≥ A2-70 | |||
|---|---|---|---|---|
| hef = 80 mm (≤ M8) or 85 mm ( ≥ M10) | ||||
| Tension - NRd [kN] | Shear - VRd [kN] | |||
| Solid Clay Masonry | Hollow Masonry | Solid Clay Masonry | Hollow Masonry | |
| POLY-GPG + LMAS M8 | 1.6 | 0.3 | 0.8 | 0.6 |
| POLY-GPG + LMAS M10 | 2 | 0.6 | 2.4 | 0.6 |
| POLY-GPG + LMAS M12 | 2 | 0.6 | 2.4 | 0.6 |
| POLY-GPG + LMAS M16 | - | - | - | - |
| POLY-GPG + LMAS M20 | - | - | - | - |
| POLY-GPG + LMAS M24 | - | - | - | - |
Albañilería :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE.
2. Para cargas combinadas en tracción y cizallamiento, los grupos de anclaje con influencia de las distancias entre borde, se deben calcular según el TR054 método A. Para más detalles ver ETE.
3. Rango de temperatura: -40°C/+40°C (Tmedia = +24°C)
4. Coeficiente β para las pruebas in situ según Guía de DITE 029 ver ETE-19/XXXX; Anexo C2
5. Movimientos bajo carga de servicio: ver ETE-19/0240; anexos C2 & C3.
Resistencia estructural - Momento de flexión - MRd [Nm]
| Modelo | Design resistance – Bending moment – MRd - Masonry [Nm] | ||
|---|---|---|---|
| Carbon steel 5.8 | Carbon steel 8.8 | Stainless steel ≥ A2-70 | |
| POLYGPG300G-FR | - | - | - |
| POLYGPG300B-FR | - | - | - |
| POLY-GPG + LMAS M6 | 6.4 | 9.6 | 7.1 |
| POLY-GPG + LMAS M8 | 15.2 | 24 | 16.7 |
| POLY-GPG + LMAS M10 | 29.6 | 48 | 33.3 |
| POLY-GPG + LMAS M12 | 52.8 | 84 | 59 |
| POLY-GPG + LMAS M16 | - | - | - |
| POLY-GPG + LMAS M20 | - | - | - |
| POLY-GPG + LMAS M24 | - | - | - |
| POLY-GPG + Ø8 | - | - | - |
| POLY-GPG + Ø10 | - | - | - |
| POLY-GPG + Ø12 | - | - | - |
| POLY-GPG + Ø16 | - | - | - |
| POLY-GPG + Ø20 | - | - | - |
| POLY-GPG + Ø25 | - | - | - |
| POLYGPG300BG-SE | - | - | - |
Albañilería :
1. Los valores de cálculo se calcularon utilizando los coeficientes parciales de seguridad definidos en la ETE.
2. Para cargas combinadas en tracción y cizallamiento, los grupos de anclaje con influencia de las distancias entre borde, se deben calcular según el TR054 método A. Para más detalles ver ETE.
3. Rango de temperatura: -40°C/+40°C (Tmoy = +24°C)
4. Coeficiente β para las pruebas in situ según Guía de DITE 029 ver ETE-19/XXXX; Anexo C2
5. Movimientos bajo carga de servicio: ver ETE-19/0240; Anexos C2 & C3.

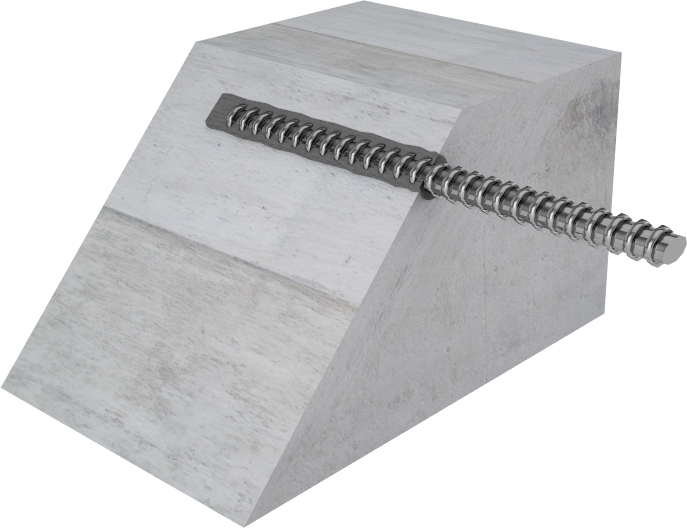

Resistencia estructural - Tracción - MRd [Nm] - Hierros
| Modelo | Design resistance – NRd – Rebar [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + Ø8 | 4.9 | 4.9 | 4.9 | 4.9 | 7.4 | 7.4 | 7.4 | 7.4 |
| POLY-GPG + Ø10 | 7.7 | 7.7 | 8.4 | 8.4 | 11.5 | 11.5 | 12.7 | 12.7 |
| POLY-GPG + Ø12 | 11.1 | 12.2 | 12.2 | 13.3 | 16.6 | 18.2 | 18.2 | 19.9 |
| POLY-GPG + Ø16 | 15.3 | 16.8 | 16.8 | 18.4 | 23 | 25.3 | 25.3 | 27.6 |
| POLY-GPG + Ø20 | 23.9 | 26.3 | 26.3 | 28.7 | 35.9 | 39.5 | 39.5 | 43.1 |
| POLY-GPG + Ø25 | 37.4 | 41.1 | 44.9 | 48.6 | 53.8 | 59.2 | 64.6 | 70 |
Resistencia estructural - Cizalladura - MRd [Nm] - Hierros
| Modelo | Design resistance – VRd – Rebar [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| Non-cracked concrete | ||||||||
| hef = 8d | hef = 12d | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| POLY-GPG + Ø8 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| POLY-GPG + Ø10 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 |
| POLY-GPG + Ø12 | 20.3 | 20.3 | 20.3 | 20.3 | 20.3 | 20.3 | 20.3 | 20.3 |
| POLY-GPG + Ø16 | 36.2 | 36.2 | 36.2 | 36.2 | 36.2 | 36.2 | 36.2 | 36.2 |
| POLY-GPG + Ø20 | 56.5 | 56.5 | 56.5 | 56.5 | 56.5 | 56.5 | 56.5 | 56.5 |
| POLY-GPG + Ø25 | 88.4 | 88.4 | 88.4 | 88.4 | 88.4 | 88.4 | 88.4 | 88.4 |
Resistencia estructural - Momento de flexión - MRd [Nm] - Hierros
| Modelo | Design resistance – Bending moment – MRd – Rebar [Nm] |
|---|---|
| POLY-GPG + Ø8 | 21.6 |
| POLY-GPG + Ø10 | 42.3 |
| POLY-GPG + Ø12 | 73.5 |
| POLY-GPG + Ø16 | 173.7 |
| POLY-GPG + Ø20 | 339.1 |
| POLY-GPG + Ø25 | 662.7 |
Instalación
Montaje
Tiempos de montaje
| Temperatura [°C] | -5°C | 0°C | 5°C | 10°C | 20°C | 30°C |
| Tiempo de curado | 2h15 | 1h15 | 25min | 12min | 6min | 2min |
| Tiempo hasta la solicitación | 4h00 | 2h00 | 1h30 | 40min | 20min | 15min |
Perfore.
Cepille.
Introduzca un tamiz.
Llene el orificio desde el fondo hacia el exterior, inyectando con la boquilla una dosis de producto en cada movimiento.
Inserte la varilla girándola lentamente.
Fije el anclaje una vez haya transcurrido el tiempo de solicitación.
Perfore.
Limpie el orificio con un cepillo e insuflando aire, según lo especificado en el cartucho.
Llene entre 1/2 y 2/3 del orificio desde el fondo hacia el exterior, inyectando cada vez una dosis de producto con la boquilla.
Introduzca la varilla LMAS, girándola lentamente de izquierda a derecha. Ajústela.
Fije el anclaje una vez haya transcurrido el tiempo de solicitación.
Installation parameters – Concrete
| Modelo | Installation parameters - Concrete | |||||
|---|---|---|---|---|---|---|
| Ø drilling [d0] [mm] | Max. fixture hole Ø [df] [mm] | Drilling depth (8d) [h0=hef=8d] [mm] | Drilling depth (12d) [h0=hef=12d] [mm] | Wrench size [SW] | Installation torque [Tinst] [Nm] | |
| POLY-GPG + LMAS M8 | 10 | 9 | 64 | 96 | 13 | 10 |
| POLY-GPG + LMAS M10 | 12 | 12 | 80 | 120 | 17 | 12 |
| POLY-GPG + LMAS M12 | 14 | 14 | 96 | 144 | 19 | 20 |
| POLY-GPG + LMAS M16 | 18 | 18 | 128 | 196 | 24 | 40 |
| POLY-GPG + LMAS M20 | 24 | 22 | 160 | 240 | 30 | 70 |
| POLY-GPG + LMAS M24 | 28 | 26 | 192 | 288 | 36 | 90 |
Distance entraxes, distance au bord et épaisseur du support - Béton
| Modelo | Distance entraxes, distance au bord et épaisseur du support - Béton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Prof. de perçage (8d) [hef,8d] [mm] | Distance caractéristique pour hef,8d [Scr,N] [mm] | Distance au bord caractéristique pour hef,8d [ccr,N] [mm] | Ep. mini du support pour hef,8d [hmin] [mm] | Prof. d'ancrag (12d) [hef,12d] [mm] | Distance caractéristique pour hef,12d [Scr,N] [mm] | Distance au bord caractéristique pour hef,12d [ccr,N] [mm] | Ep. mini du support pour hef,12d [hmin] [mm] | Entraxe min. [Smin] [mm] | Distance au bord min. [Cmin] [mm] | |
| POLY-GPG + LMAS M8 | 64 | 192 | 96 | 100 | 96 | 288 | 144 | 126 | 40 | 40 |
| POLY-GPG + LMAS M10 | 80 | 240 | 120 | 110 | 120 | 360 | 180 | 150 | 50 | 50 |
| POLY-GPG + LMAS M12 | 96 | 288 | 144 | 126 | 144 | 432 | 216 | 174 | 60 | 60 |
| POLY-GPG + LMAS M16 | 128 | 384 | 192 | 158 | 196 | 588 | 294 | 226 | 80 | 80 |
| POLY-GPG + LMAS M20 | 160 | 480 | 240 | 190 | 240 | 720 | 360 | 270 | 100 | 100 |
| POLY-GPG + LMAS M24 | 192 | 576 | 288 | 222 | 288 | 864 | 432 | 318 | 120 | 120 |
Installation parameters – Masonry – Solid clay masonry
| Modelo | Installation parameters - Solid clay masonry | ||||
|---|---|---|---|---|---|
| Ø drilling [d0] [mm] | Max. fixture hole Ø [df] [mm] | Drilling depth [h1] [mm] | Embedment depth [hef] [mm] | Installation torque [Tinst] [Nm] | |
| POLY-GPG + LMAS M6 | 8 | 7 | 85 | 80 | 1 |
| POLY-GPG + LMAS M8 | 10 | 9 | 85 | 80 | 1 |
| POLY-GPG + LMAS M10 | 12 | 12 | 90 | 85 | 1 |
| POLY-GPG + LMAS M12 | 14 | 14 | 90 | 85 | 1 |
Installation parameters – Masonry – Hollow masonry
| Modelo | Installation parameters - Hollow masonry | ||||
|---|---|---|---|---|---|
| Ø drilling [d0] [mm] | Max. fixture hole Ø [df] [mm] | Drilling depth [h1] [mm] | Embedment depth [hef] [mm] | Installation torque [Tinst] [Nm] | |
| POLY-GPG + LMAS M6 | 12 | 7 | 85 | 80 | 2 |
| POLY-GPG + LMAS M8 | 12 | 9 | 85 | 80 | 2 |
| POLY-GPG + LMAS M10 | 16 | 12 | 90 | 85 | 2 |
| POLY-GPG + LMAS M12 | 16 | 14 | 90 | 85 | 2 |
Spacing, edge distances and member thickness – Masonry – Solid clay masonry
| Modelo | Spacing, edge distance and member thickness - Solid clay masonry | |||
|---|---|---|---|---|
| Min. spacing [Smin] [mm] | Min. edge distance [Cmin] [mm] | |||
| scr,N = smin [mm] | scr,N ∥ = smin ∥ [mm] | scr,NT = sminT [mm] | ccr,N = cmin [mm] | |
| POLY-GPG + LMAS M6 | 240 | - | - | 120 |
| POLY-GPG + LMAS M8 | 240 | - | - | 120 |
| POLY-GPG + LMAS M10 | 255 | - | - | 127.5 |
| POLY-GPG + LMAS M12 | 255 | - | - | 127.5 |
Spacing, edge distances and member thickness – Masonry – Hollow masonry
| Modelo | Spacing, edge distance and member thickness - Hollow masonry | |||
|---|---|---|---|---|
| Min. spacing [Smin] [mm] | Min. edge distance [Cmin] [mm] | |||
| scr,N = smin [mm] | scr,N ∥ = smin ∥ [mm] | scr,N T = smin T [mm] | ccr,N = cmin [mm] | |
| POLY-GPG + LMAS M6 | - | 250 | 120 | 100 |
| POLY-GPG + LMAS M8 | - | 250 | 120 | 100 |
| POLY-GPG + LMAS M10 | - | 250 | 120 | 100 |
| POLY-GPG + LMAS M12 | - | 250 | 120 | 100 |
Installation parameters – Rebar
| Modelo | Installation parameters – Rebar | ||
|---|---|---|---|
| Ø drilling [d0] [mm] | Drilling depth (8d) [h0=hef=8d] [mm] | Drilling depth (12d) [h0=hef=12d] [mm] | |
| POLY-GPG + Ø8 | 12 | 64 | 96 |
| POLY-GPG + Ø10 | 14 | 80 | 120 |
| POLY-GPG + Ø12 | 16 | 96 | 144 |
| POLY-GPG + Ø16 | 20 | 128 | 192 |
| POLY-GPG + Ø20 | 25 | 160 | 240 |
| POLY-GPG + Ø25 | 32 | 200 | 288 |
Spacing, edge distances and member thickness – Rebar
| Modelo | Spacing, edge distance and member thickness – Rebar | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Effective embedment depth (8d) [hef,8d] [mm] | Characteristic spacing for hef,8d [Scr,N] [mm] | Characteristic edge distance for hef,8d [ccr,N] [mm] | Min. member thickness for hef,8d [hmin] [mm] | Effective embedment depth (12d) [hef,12d] [mm] | Characteristic spacing for hef,12d [Scr,N] [mm] | Characteristic edge distance for hef,12d [ccr,N] [mm] | Min. member thickness for hef,12d [hmin] [mm] | Min. spacing [Smin] [mm] | Min. edge distance [Cmin] [mm] | |
| POLY-GPG + Ø8 | 64 | 192 | 96 | 100 | 96 | 288 | 144 | 126 | 40 | 40 |
| POLY-GPG + Ø10 | 80 | 240 | 120 | 110 | 120 | 360 | 180 | 150 | 50 | 50 |
| POLY-GPG + Ø12 | 96 | 288 | 144 | 126 | 144 | 432 | 216 | 174 | 60 | 60 |
| POLY-GPG + Ø16 | 128 | 384 | 192 | 168 | 192 | 576 | 288 | 232 | 80 | 80 |
| POLY-GPG + Ø20 | 160 | 480 | 240 | 210 | 240 | 720 | 360 | 290 | 100 | 100 |
| POLY-GPG + Ø25 | 200 | 600 | 300 | 264 | 288 | 864 | 432 | 352 | 120 | 120 |
Certificación
Declaración de prestaciones (DoP)
es-dop-e19-0420-01.pdf
(103.65 KB)
es-dop-e19-0626-01.pdf
(103.88 KB)
es-dop-e19-0627-01.pdf
(102.11 KB)
Idoneidad Técnica Europeo (ETA)
eta190420-sst-poly-gpg-masonry.pdf
(1.35 MB)
eta-19-0626.pdf
(1.4 MB)
eta-19-0627.pdf
(1.16 MB)
Ficha de datos de seguridad (MSDS)
r-poly-gpg-comp-a-pub-sds-prod-es-es.pdf
(320.93 KB)
