A35E

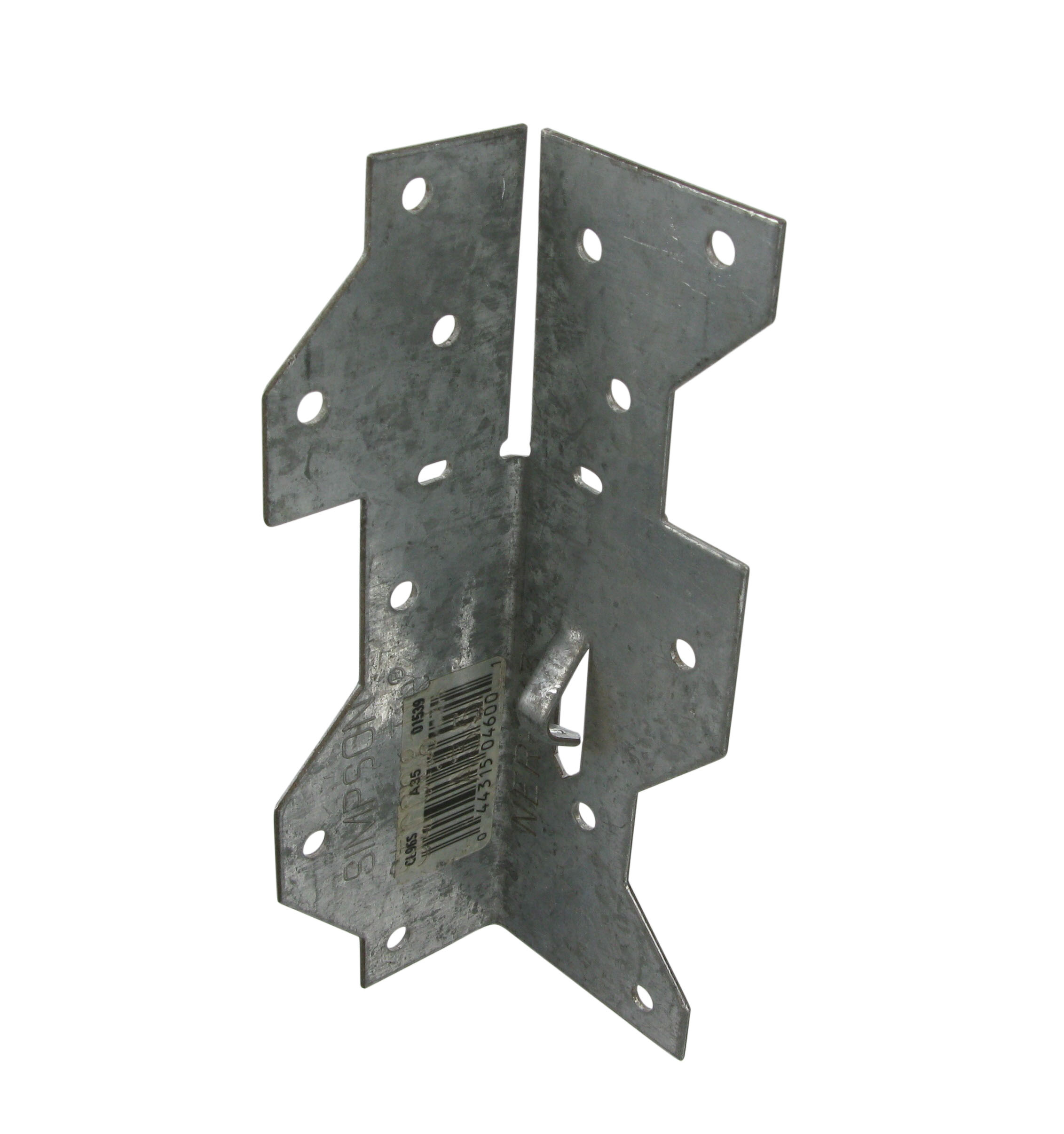

Escuadra plegable

La escuadra A35 presenta dos grandes ventajas : el sistema "Speed fix", que permite posicionaria antes de proceder a su clavado, y sus dos partes plegables en obra que permiten, en función de la configuración, repartir los esfuerzos en hasta tres direcciones.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado G90 según ASTM A653,
  • Espesor : 1,2 mm.

Ventajas

  • Speed Fix que permite el posicionamiento previo de la escuadra antes del clavado,
  • Dos partes plegables que permiten repartir hasta tres direcciones de esfuerzo.

Aplicaciones

Soporte

  • Elemento principal : madera,
  • Elemento secundario : madera maciza,madera laminada, madera compuesta, materiales perfilados o armaduras triangulares.

Campos de aplicación

  • Fijación de cerchas,
  • Largueros y montantes de revestimientos,
  • Fijación de cubierta de patio, cubierta para vehículo abierta,
  • Anclajes de cabrios, ménsulas, brochales, …

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm]
A B C E t
A35E3333114391.2

Dimensiones y Valores Característicos - Puntas CNA3.1x35

Modelo Valores Característicos - Madera sobre madera - Clavado total
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]

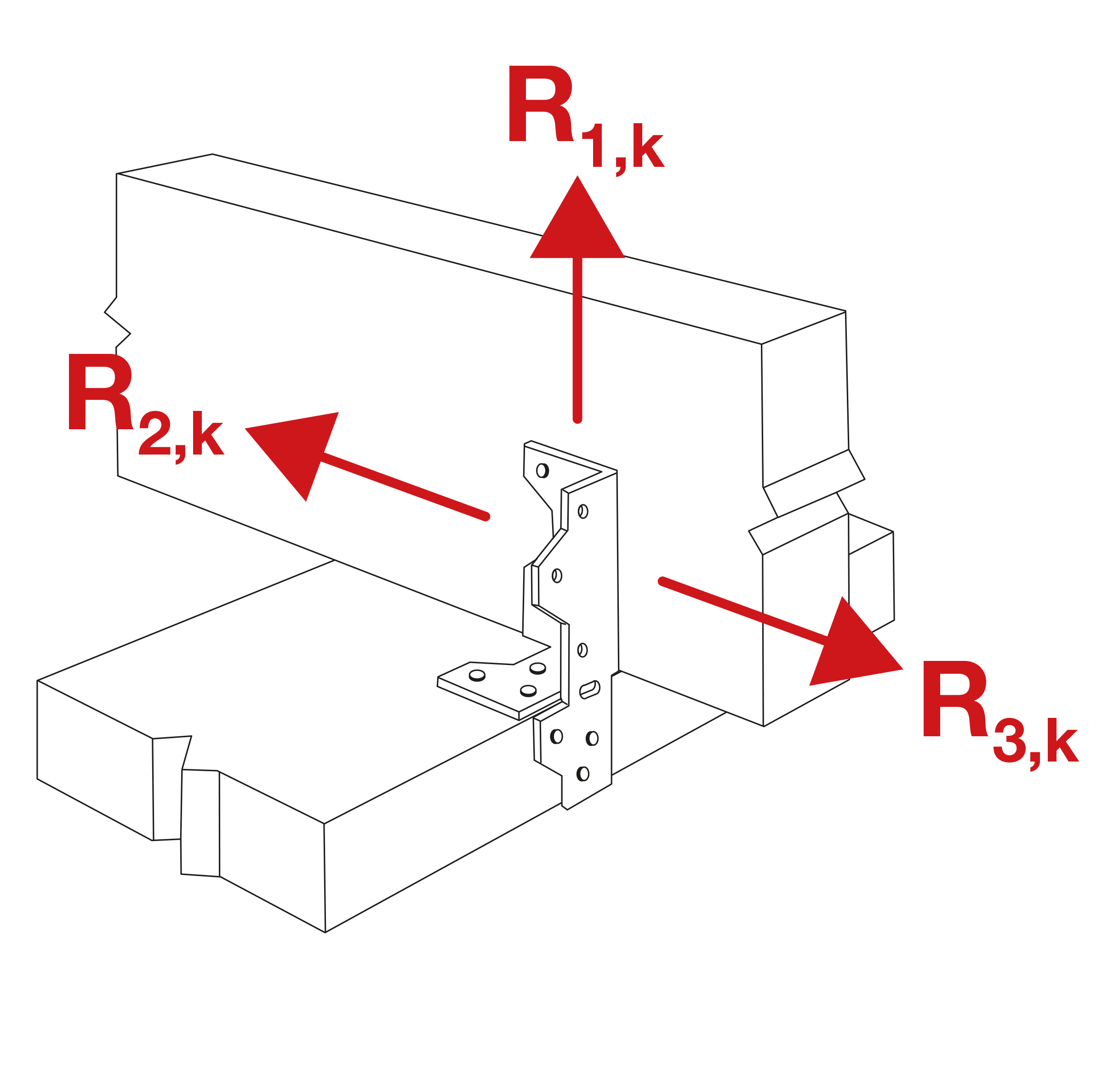

Ala A Ala B R1.k R2.k = R3.k
Cdad Cdad CNA3.1x35 N3.75x30 CNA3.1x35 N3.75x30
A35E664.61.33.10.89

Instalación

Montaje

Fijaciones

Agujeros para las puntas Ø 3,8 mm.

Unión escuadra-madera :

  • Puntas anilladas CNA Ø3.1x35 mm,
  • Tornillos SD8 Ø3.8x38 mm.

Un sistema "Speed fix" que permite el posicionamiento previo de la escuadra.

Los taladros resgados únicamente sirven para facilitar el plegado.

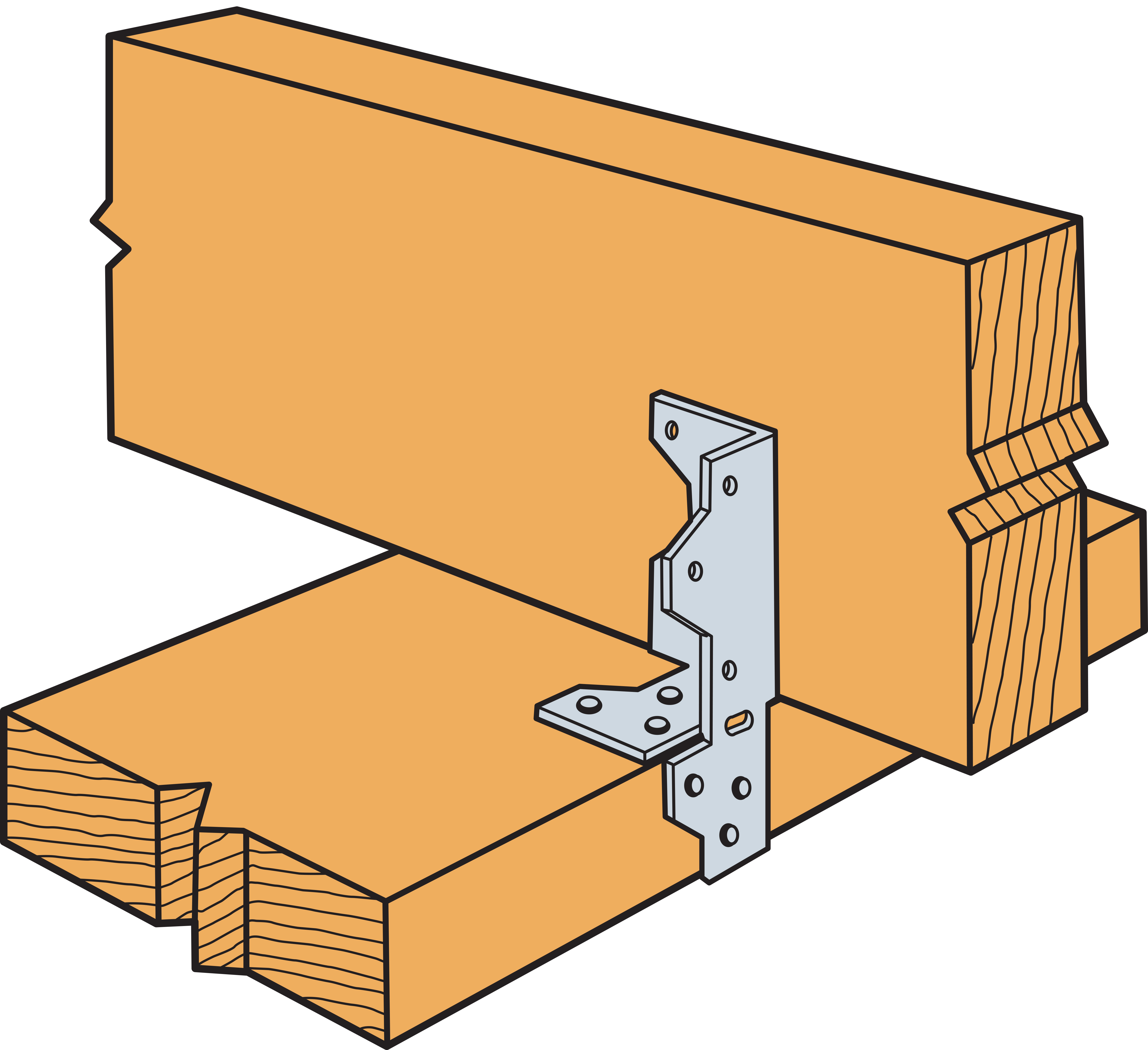

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. La escuadra también se fija mediante puntas o atornillada a éste.

Certificación

Declaración de prestaciones (DoP)
