ABF120

Escuadra regulable para terraza en madera

La escuadra ABF120 se aconsejo para la realización de un cinturón portante de una terraza de madera sobre un bloque de hormigón. Se regla el ángulo en la obra y permite obtener un ángulo interior de 90° a 150°. Indicadores visuales sobre la pieza permiten obtener un ajuste hasta el ángulo deseado.

Ficha técnica

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

Acero S250GD + Z275 según NF EN 10346,
Espesor : 1,5 mm.

Ventajas

Escuadra ajustable en obra,
Fijación modulable en función de la configuración,
Sus instrucciones de montaje pueden descargarse de nuestra página Web.

Aplicaciones

Soporte

Elemento principal : bloque de hormigón,
Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Esta escuadra permite fijar vigas de madera (laminada, maciza, ...) de altura comprendida entre 125 y 200 mm sobre bloques de hormigón,
Su aplicación principal es la realización de estructuras periféricas para terraza.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Sección de la madera [mm]		Dimensiones [mm]					Agujeros
	Anchura mínima	Altura mín-máx	A	B	C	D	Espesor	Ala horizontal		Ala vertical
	Anchura mínima	Altura mín-máx	A	B	C	D	Espesor	Ø14	Oblongo Ø18	Ø5	Ø10
ABF120	64	125 - 200	120	60	120	100	1.5	2	2	14	8

Instalación

Montaje

Fijaciones

Soporte de madera :

Puntas anilladas CNA Ø4,0x50,
Tornillos CSA Ø5,0x40,
Tornillos SDW Ø8.

Soporte de hormigón :

Anclaje mecánico : pasador WA M12-104/5 o WA M16-110/5,
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35 o LMAS M16-170/20.

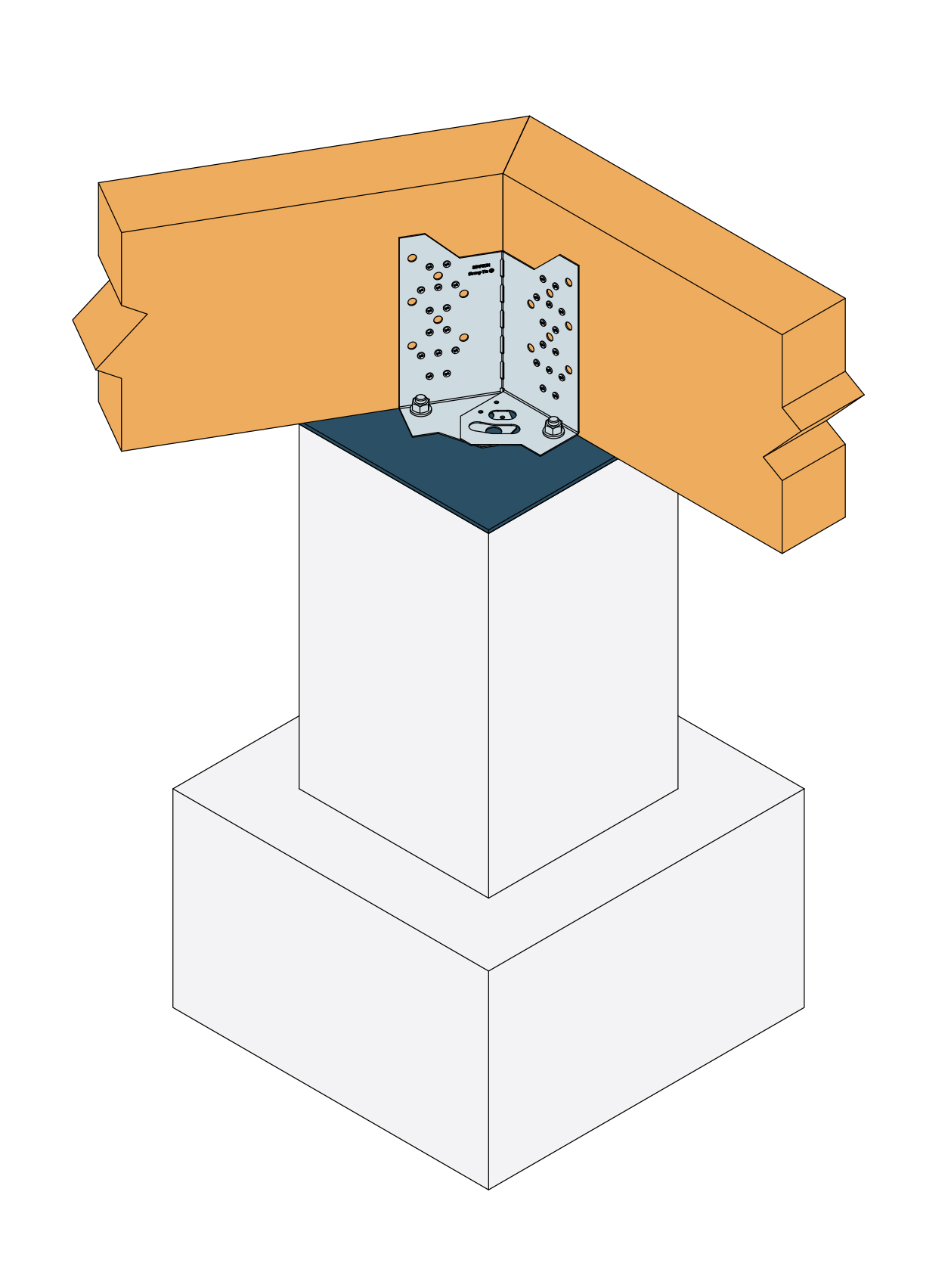

Instalación

La ABF120 es regulable una vez en obra y permite obtener un ángulo entre 90° y 150°. Si instalación se ve facilitada por la presencia de marcas de ajuste en la escuadra.
