CMS

Pie de pilar

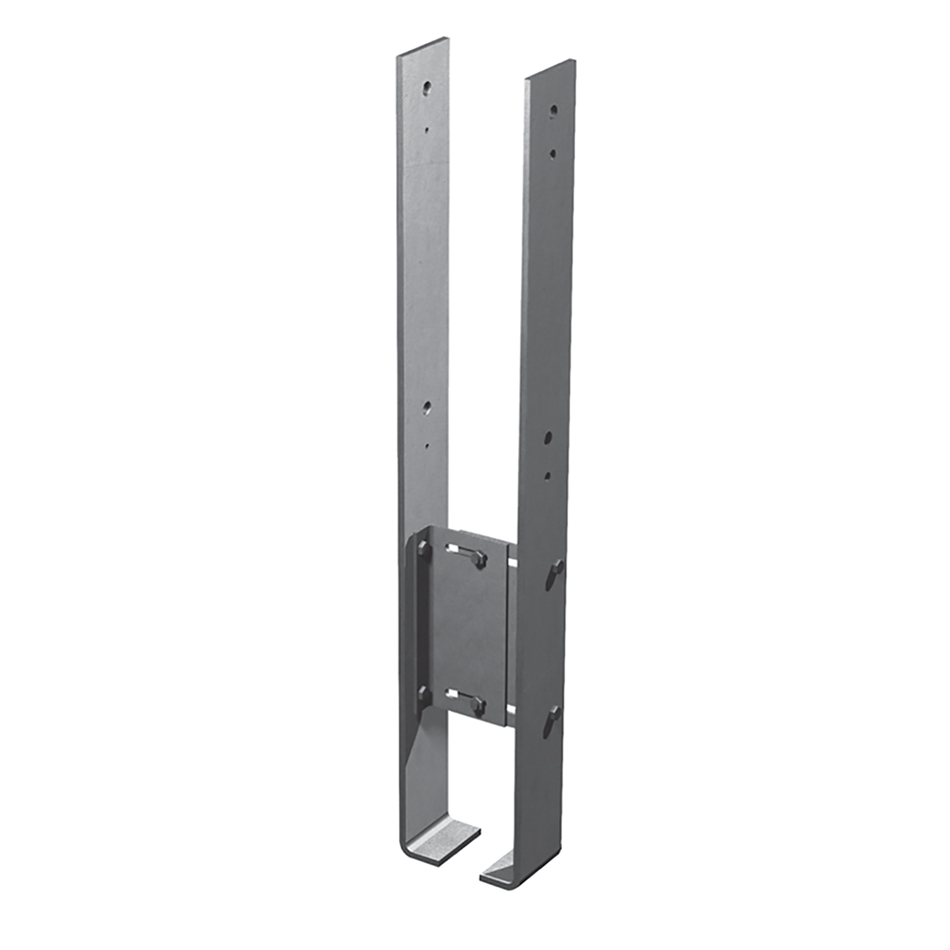

Los pies de pilar CMS están constituidos por dos piezas de acero galvanizado que permiten utilizarlos en el exterior. Se trata de un pie de pilar ajustable en anchura para pilares de 80 a 140 mm.

Marcado CE
DITE
Clase de servicio 3
Acero galvanizado en caliente
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según la norma NF EN 10025,
  • Acabado galvanizado en caliente según la norma NF EN ISO 1461,
  • Espesor : 8 mm.

Ventajas

  • Soporta los momentos,
  • Para una estructura sin arriostramientos voluntarios,
  • Ajustable para maderas con un ancho de 80 hasta 140 mm,
  • El pilar de madera puede estar levantado del hormigón hasta 200 mm.




Aplicaciones

Soporte

  •   Elemento principal : hormigón,
  •   Elemento secundario : madera maciza, madera compuesta o madera laminada, ...

Campos de aplicación

  • El CMR se utiliza para estructuras empotradas (por ejemplo : cocheras o similares). En todos los casos, son estructuras sin arriostramiento,
  • El pie del poste puede resistir a momentos en ambas direcciones,
  • Los pilares con una sección mínima de 80x100 mm se pueden utilizar con el pie de pilar CMS.





Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones pilar [mm] Dimensiones [mm] Agujeros flancos
Anchura A B C D E F t Ø6,5 Ø17
Mín. Máx.
CMS 80 140 80-140 80 470 150 200 40 8 4 4

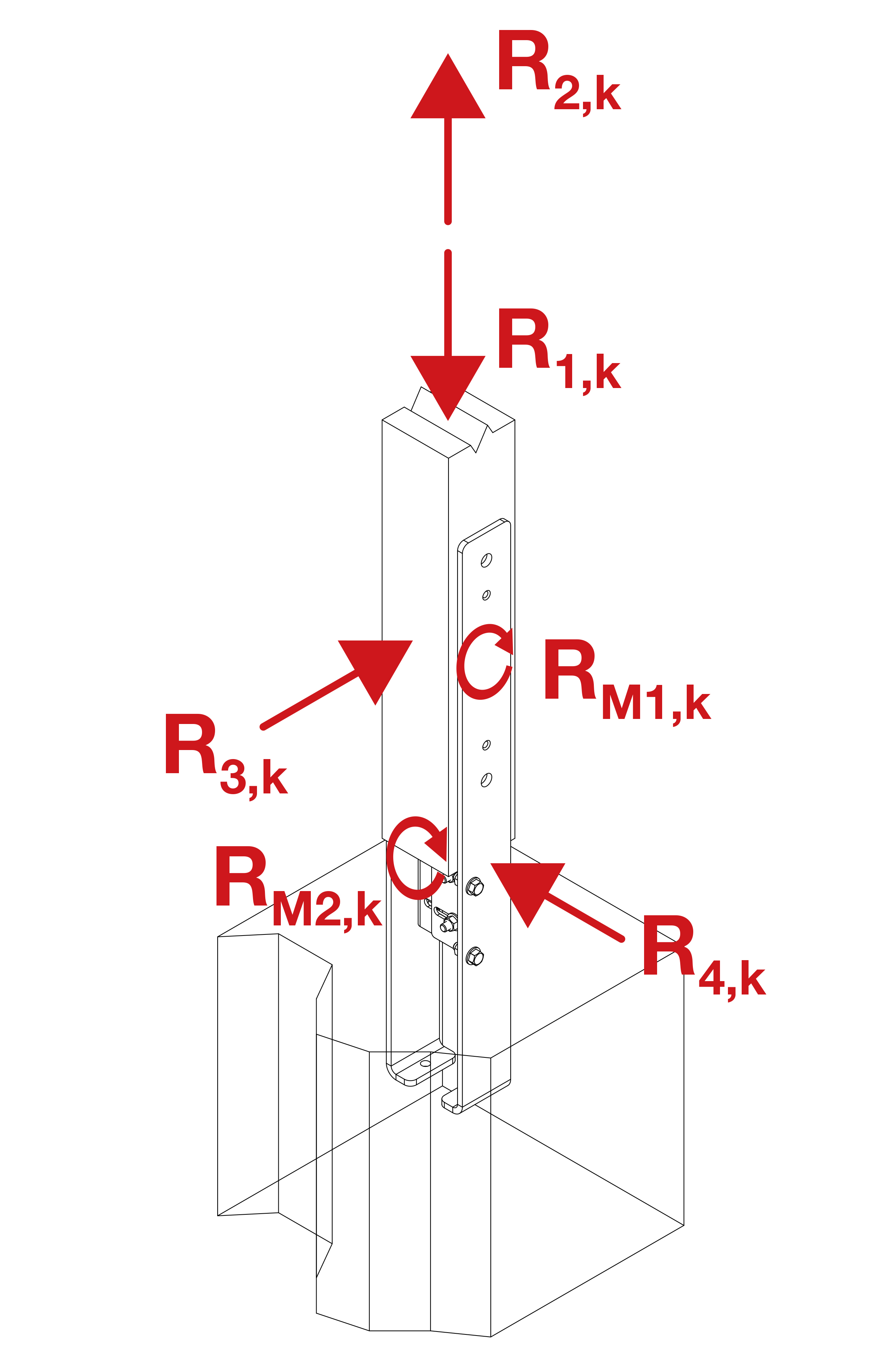

Prestaciones del producto

Modelo Fijaciones Valores Característicos - Madera C24
Sobre pilar R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Cdad Tipo Anchura pilar Anchura pilar Anchura pilar Anchura pilar Anchura pilar [mm]
≥ 80 mm ≥ 80 mm ≥ 80 mm ≥ 80 mm 80 100 120 140
CMS 2 M16* 96.9 min(74; 15/kmod) min(21.1; 19.8/kmod) min(11.6; 7.1/kmod) 3.9 4.8 5.8 6.8

b = anchura de la madera [mm]

Combinación de cargas:

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} \right )^2 + \left ( \frac{H_{1,d}}{R_{H1,d}} + \frac {M_{1,d}}{R_{M1,d}} \right )^2 \le 1

o

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} + \frac {M_{2,d}}{R_{M2,d}} \right )^2 + \left ( \frac{H_{2,d}}{R_{H2,d}} \right )^2 \le 1

Valores Característicos simplificados

Modelo Fijaciones Valores Característicos - Madera C24
Sobre pilar R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Tipo Anchura pilar Anchura pilar Anchura pilar Anchura pilar Anchura pilar
≥ 80 mm ≥ 80 mm ≥ 80 mm ≥ 80 mm 80 100 120 140
CMS 2 M16 96.7 21.4 21.1 10.1 3.9 4.8 5.8 6.8

Para el cálculo de los valores característicos simplificados, se eligió kmod igual a 0,7.

Instalación

Montaje

Fijaciones

  • El poste de madera se fija mediante pernos M16 y crampones (por ejemplo : BULLDOG tipo C2 Ø62).

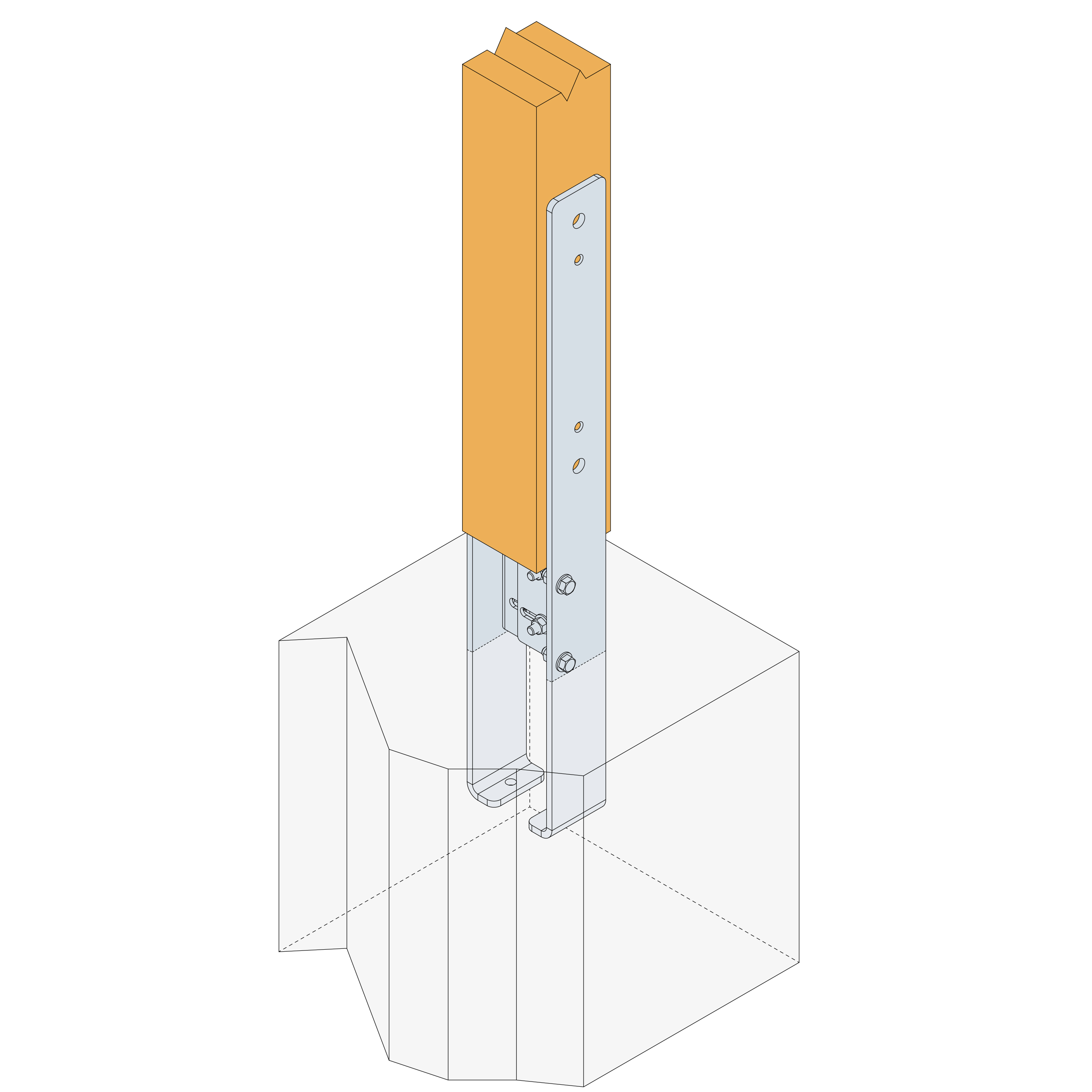

Instalación

Parte superior :

  1. Coloque el pilar de madera en el pie de pilar.
  2. Ajuste el pie de pilar a la sección del pilar.
  3. Fije el pilar de madera al pie de pilar.

Parte inferior :

  1. Empotre el pie de pilar en el hormigón.
  2. Vierta el hormigón hasta el nivel de las escuadras.

Certificación

Idoneidad Técnica Europeo (ETA)
