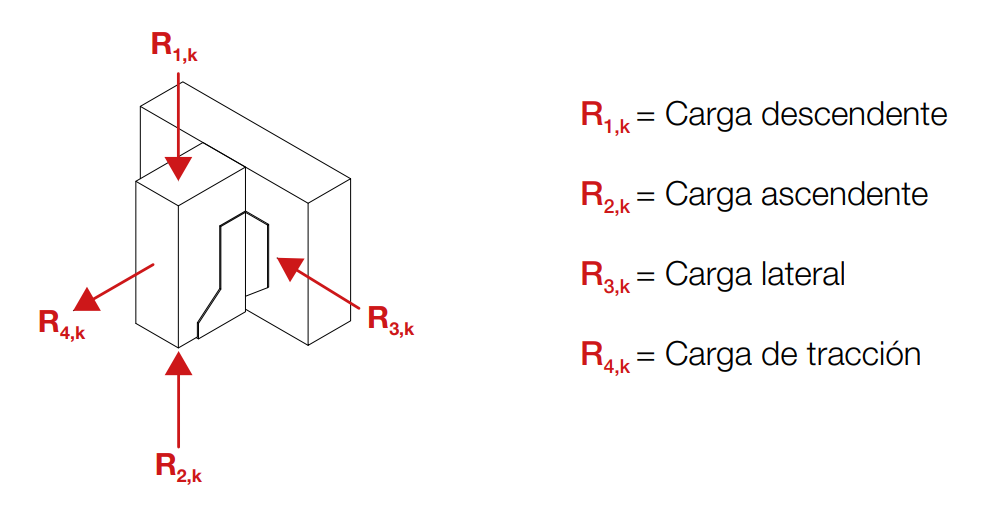

Cargas combinadas
Si existe combinación de cargas, las fórmulas indicadas para las distintas familias de productos deberán verificarse :
Descendente + lateral + tracción : (F1/R1)² + (F3/R3)² + (F4/R4)² ≤ 1
Ascendente + lateral + tracción : (F2/R2)² + (F3/R3)² + (F4/R4)² ≤ 1
Elementos de fijación
El conjunto de elementos de fijación (clavos, pernos, anclajes, etc.) especificados en el presente documento o por parte de una oficina de proyectos competente deben instalarse conforme a las instrucciones del documento correspondiente. Si la cantidad, las dimensiones, el tipo o el acabado de los elementos de fijación no son adecuados, la estructura podría no cumplir correctamente su función.
Instale todos los elementos de fijación antes de poner en servicio la estructura.
Los agujeros para los pernos deben tener un diámetro entre 0,5 y 2 mm mayor que el de estos.
Clavadoras
Puede utilizarse una clavadora para montar las piezas de las estructuras, aunque para ello las puntas empleadas deberán cumplir las especificaciones indicadas en este documento y colocarse en los agujeros.
Se recomienda utilizar una clavadora que incorpore un detector de agujeros.
Los valores característicos especificados en este catálogo únicamente son válidos para las puntas Simpson Strong-Tie®.
Para conocer las cargas asociadas a otras puntas, consulte el Eurocódigo 5.

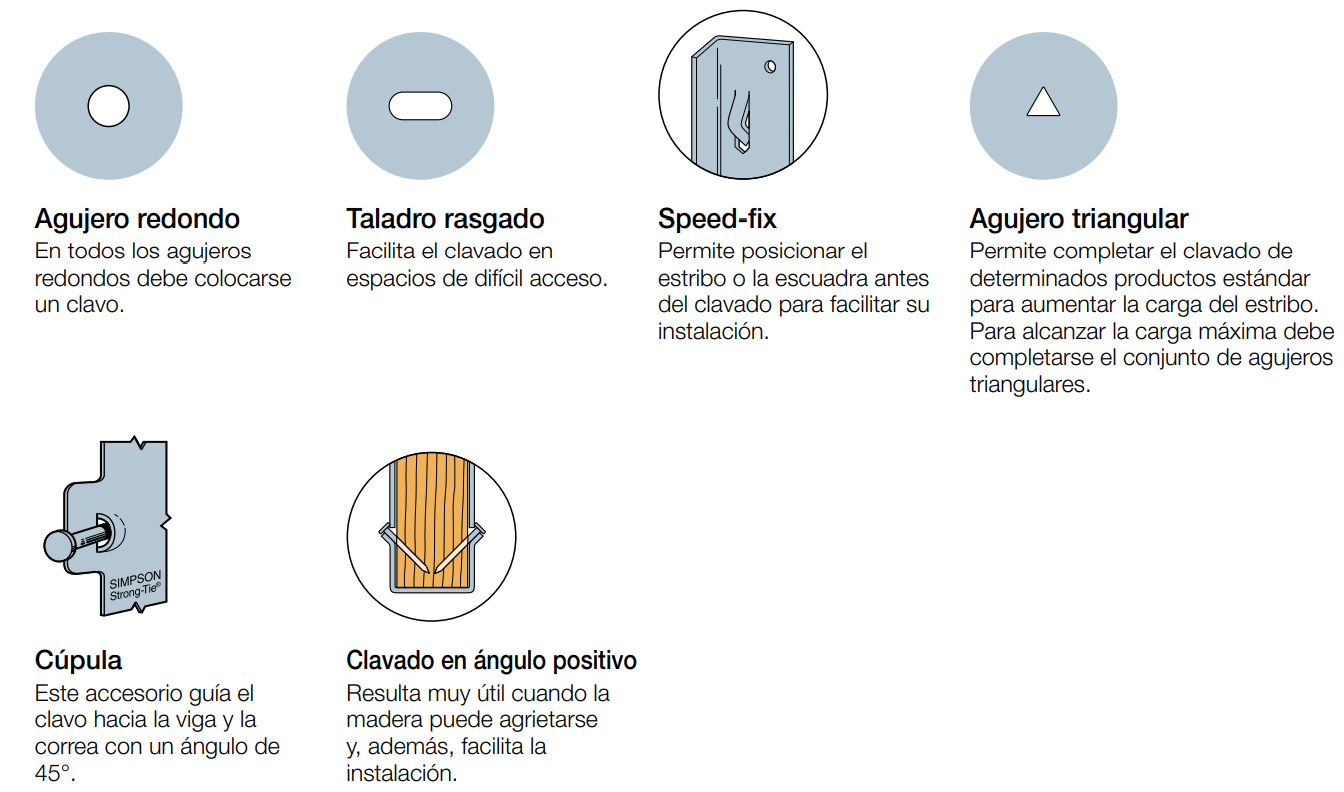

Precisiones

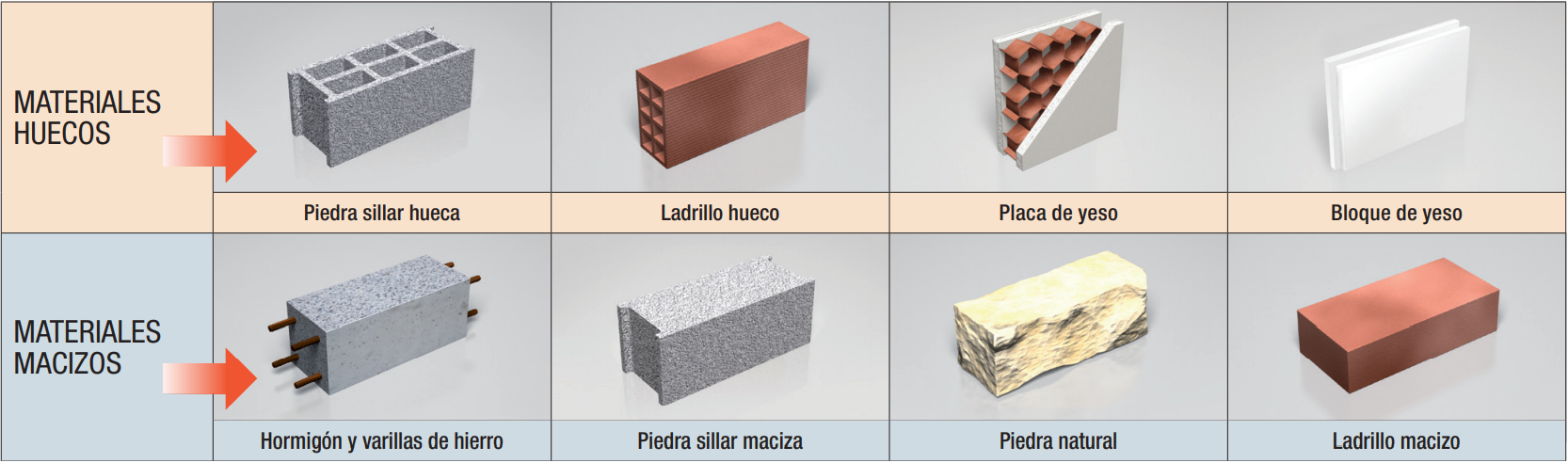

Material del soporte
La elección del sistema de fijación viene determinada por la naturaleza y la estructura del material que servirá como soporte del anclaje.

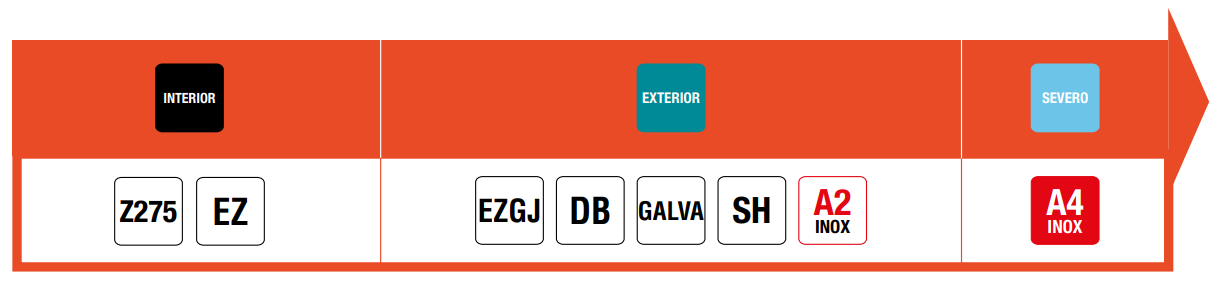

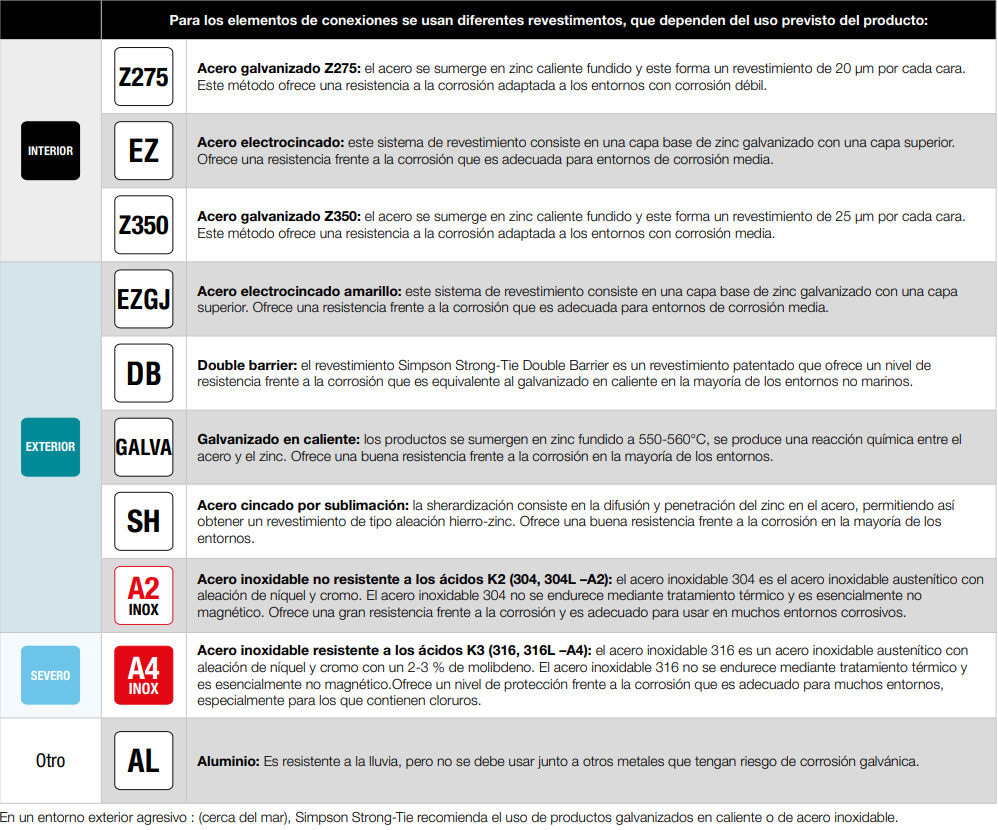

Diferentes revestimientos de conexiones
