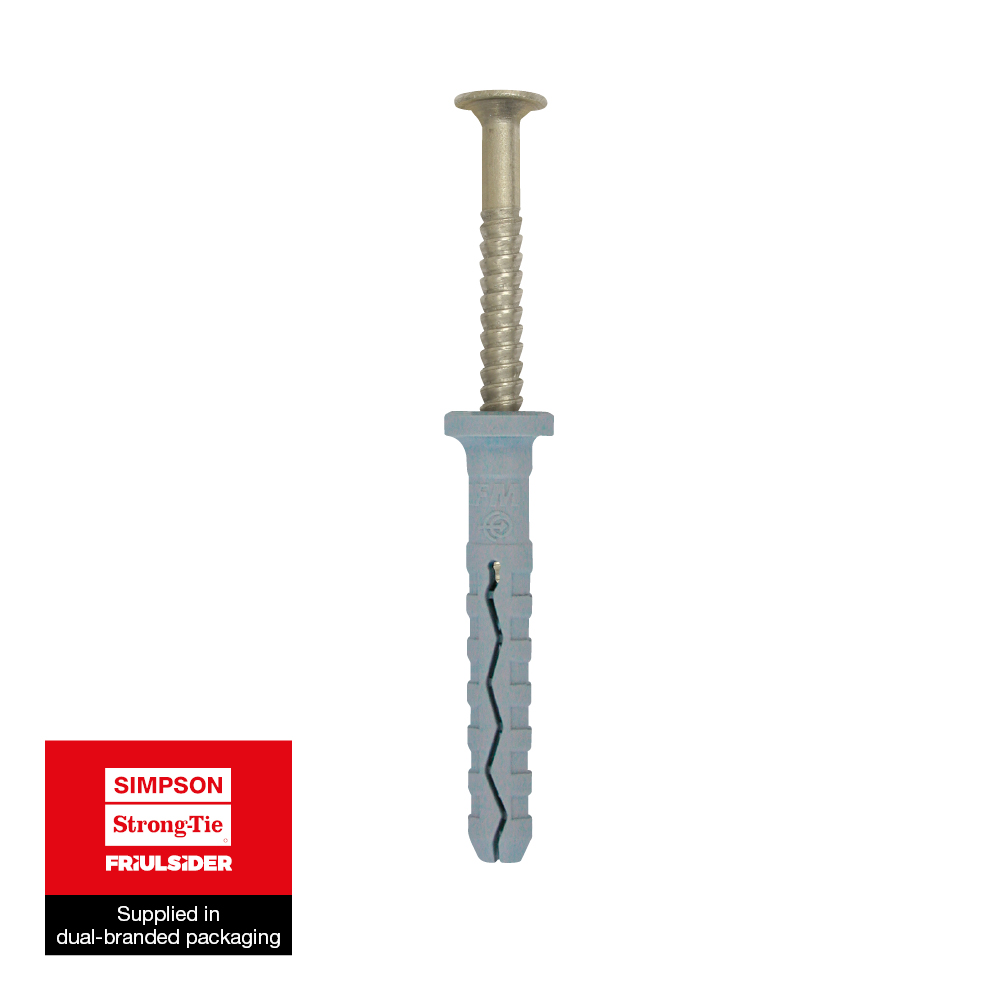

TPP A2

Anclaje de impacto con cuello redondeado - Inox A2

El anclaje de impacto con cuello redondeado TPP A2 sirve para fijar con rapidez elementos ligeros a diversos soportes.

El anclaje de nailon limita la transferencia térmica y la punta premontada en el anclaje permite su expansión durante el impacto.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Acero inoxidable A2

Exterior

Detalles de producto

Imagenes

Características

Materia

Anclaje: nylon gris,
Tornillo: acero inoxidable A2.

Ventajas

Montaje y desmontaje muy sencillo gracias a la rosca del clavo.
Expansión por atornillado o impacto,
Apoyo perfecto contra el material, a ras de la superficie
Ranura en zigzag para evitar que el clavo se desalinee

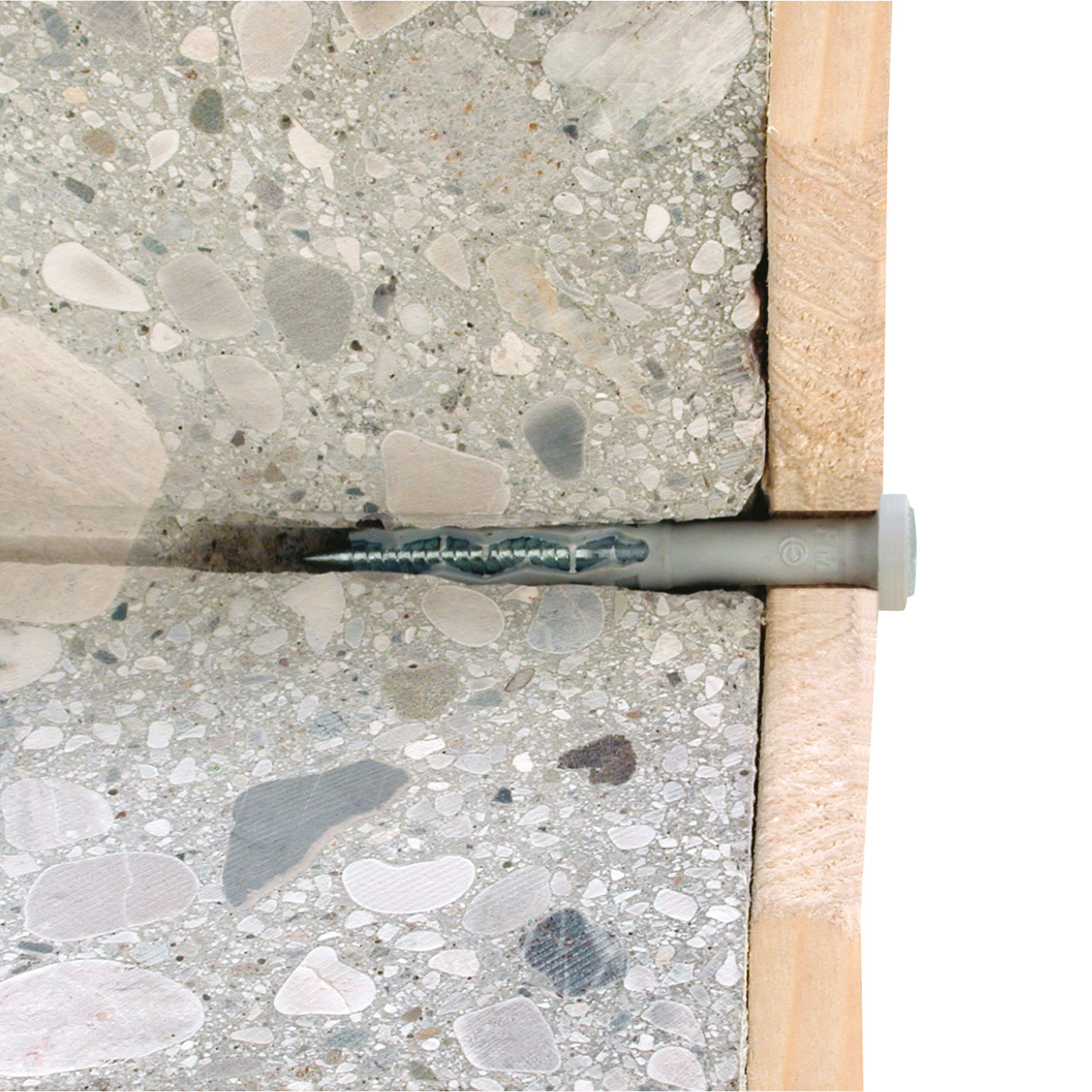

Aplicaciones

Aplicación

Fijación de cabrios o ratreles,
Fijación de escuadras simples y de elementos de carpintería,
Fijación de carriles y abrazaderas para cables y tubos,
Fijación de revestimientos delgados en fachadas exteriores e interiores.

Soportes

Hormigón no fisurado,
Mampostería hueca y maciza
Hormigón celular

Datos técnicos

Dimensiones

Dimensiones

Modelo	Product Reference	Ø agujero x longitud del anclaje [d0xL]. [mm]	Espesor máximo del elemento a fijar [tfix]. [mm]	Profundidad mínima de perforación [h1] [mm]	Profundidad de anclaje nominal [hnom]. [mm]	Esp. mín. de soporte [hmin]. [mm]	Ø tornillos [d] [mm]	Longitud del tornillo [Lv] [mm]	Ø cuello [dr] [mm]	Ctd por caja	Ctd por embalaje
62701x0604000	TPP A2	Ø6x40	10	40	30	100	3.8	45	10	200	1600
62701x0606000	TPP A2	Ø6x60	30	40	30	100	3.8	65	10	100	1000

* no cubierto por el marcado CE

Valeurs de calcul - 1 ancrage - pas de distance aux bords

Modelo	Valeurs de calcul - Béton non-fissuré ⁽³⁾
	Traction - NR_d ⁽¹⁾		Cisaillement - V_Rd^(1-2)		Moment de flexion M_Rd [Nm]
	C20/25 [kN]	Solid brick [kN]	C20/25 [kN]	Solid brick [kN]	Moment de flexion M_Rd [Nm]
62701x0604000	0.6	0.36	0.6	0.6	-
62701x0606000	0.6	0.36	0.6	0.6	-

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l'ETE

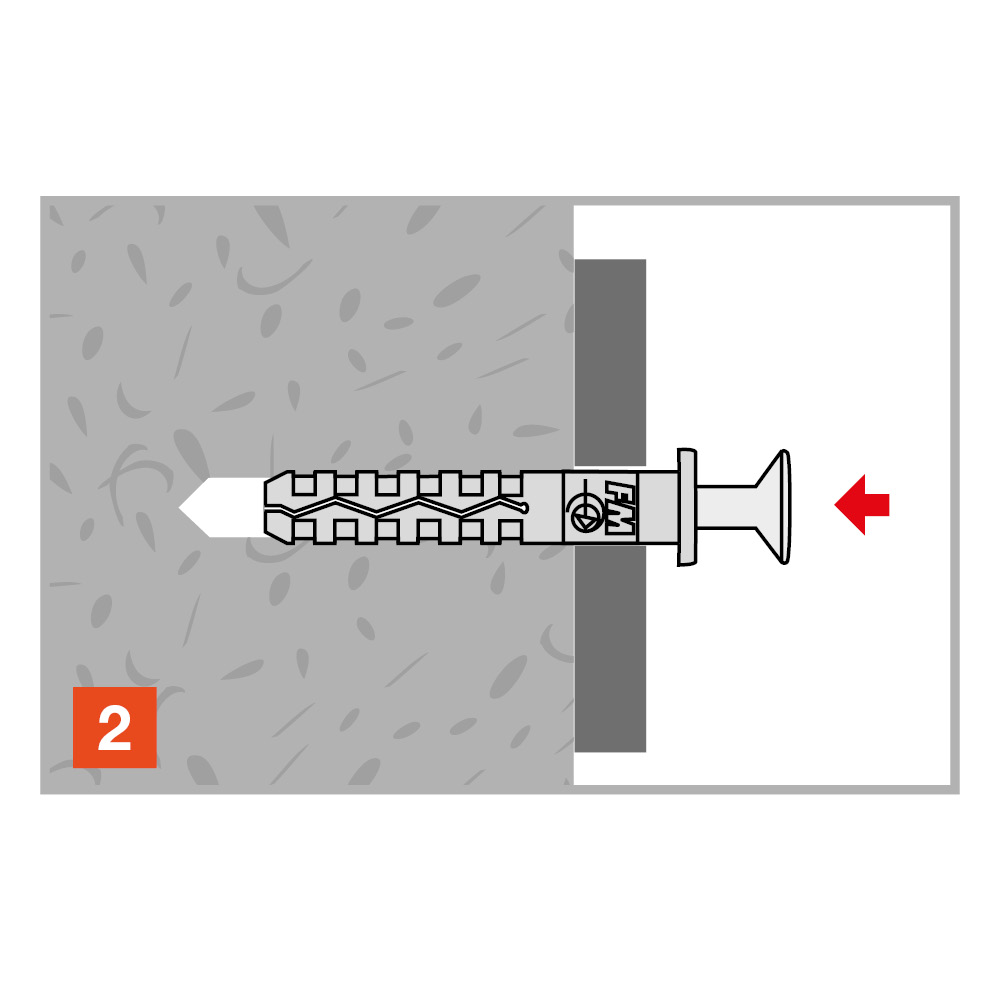

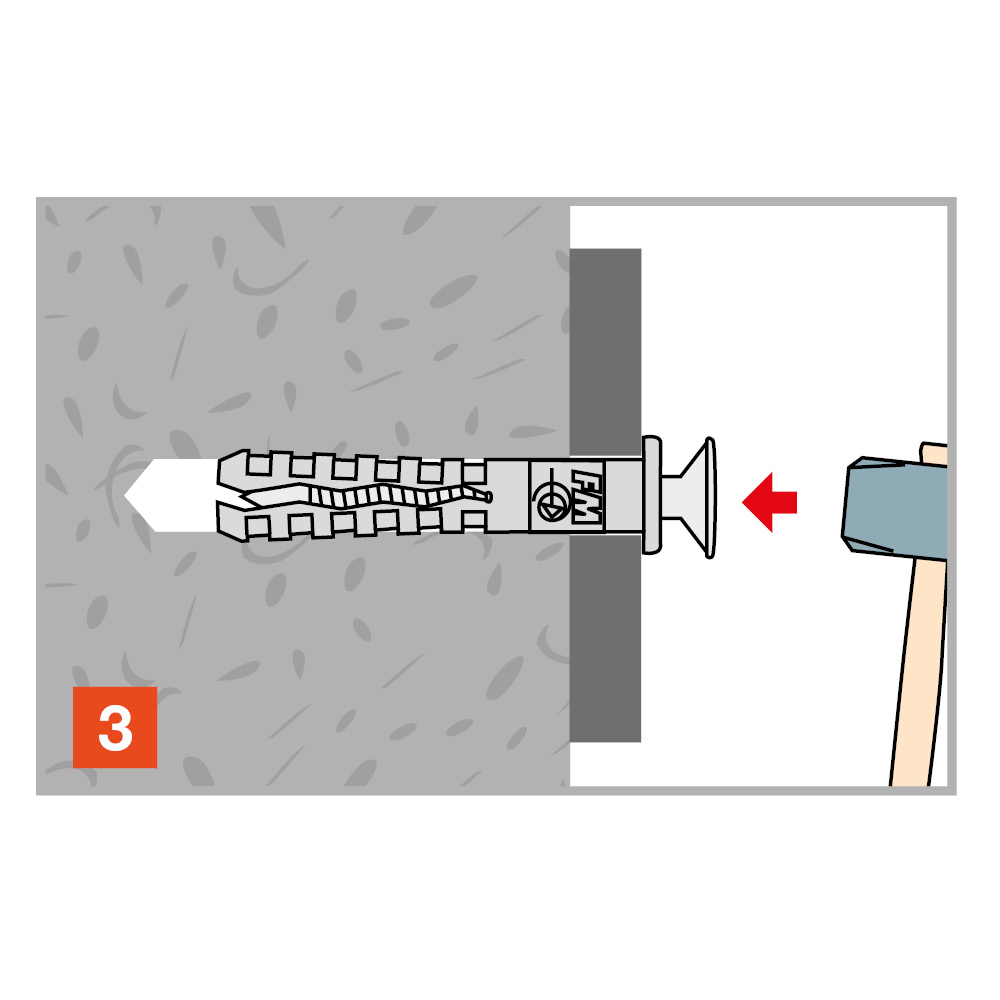

Instalación

Montaje

E

Modelo	Product Reference	Ø agujero x longitud del anclaje [d0xL]. [mm]	Characteristic spacing - Scr,N [scr,N] [mm]	Characteristic edge distance [ccr,N] [mm]
62701x0604000	TPP A2	Ø6x40	100	100
62701x0606000	TPP A2	Ø6x60	100	100

* Not included in the approval

Installation data

Modelo	Product Reference	Ø agujero x longitud del anclaje [d0xL]. [mm]	Ø drilling hole [d0] [mm]	Min. drill depth [h1] [mm]	Min. support thickness [hmin] [mm]
62701x0604000	TPP A2	Ø6x40	6	30	100
62701x0606000	TPP A2	Ø6x60	6	30	100
