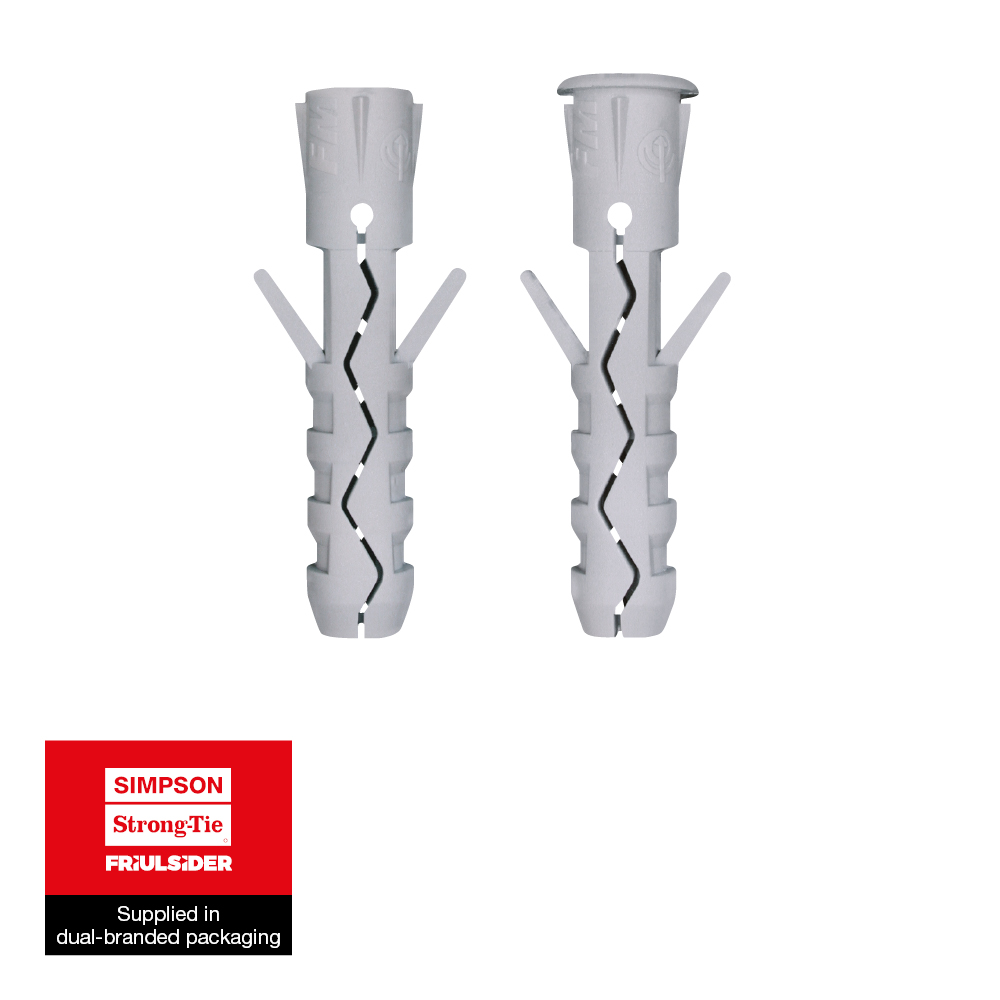

Anclaje de nailon/polipropileno
El anclaje de expansión de nailon/polipropileno TU Plug sirve para fijar de elementos ligeros a soportes huecos o macizos
El anclaje de expansión de nailon/polipropileno TU Plug sirve para fijar de elementos ligeros a soportes huecos o macizos

Hormigón no fisurado

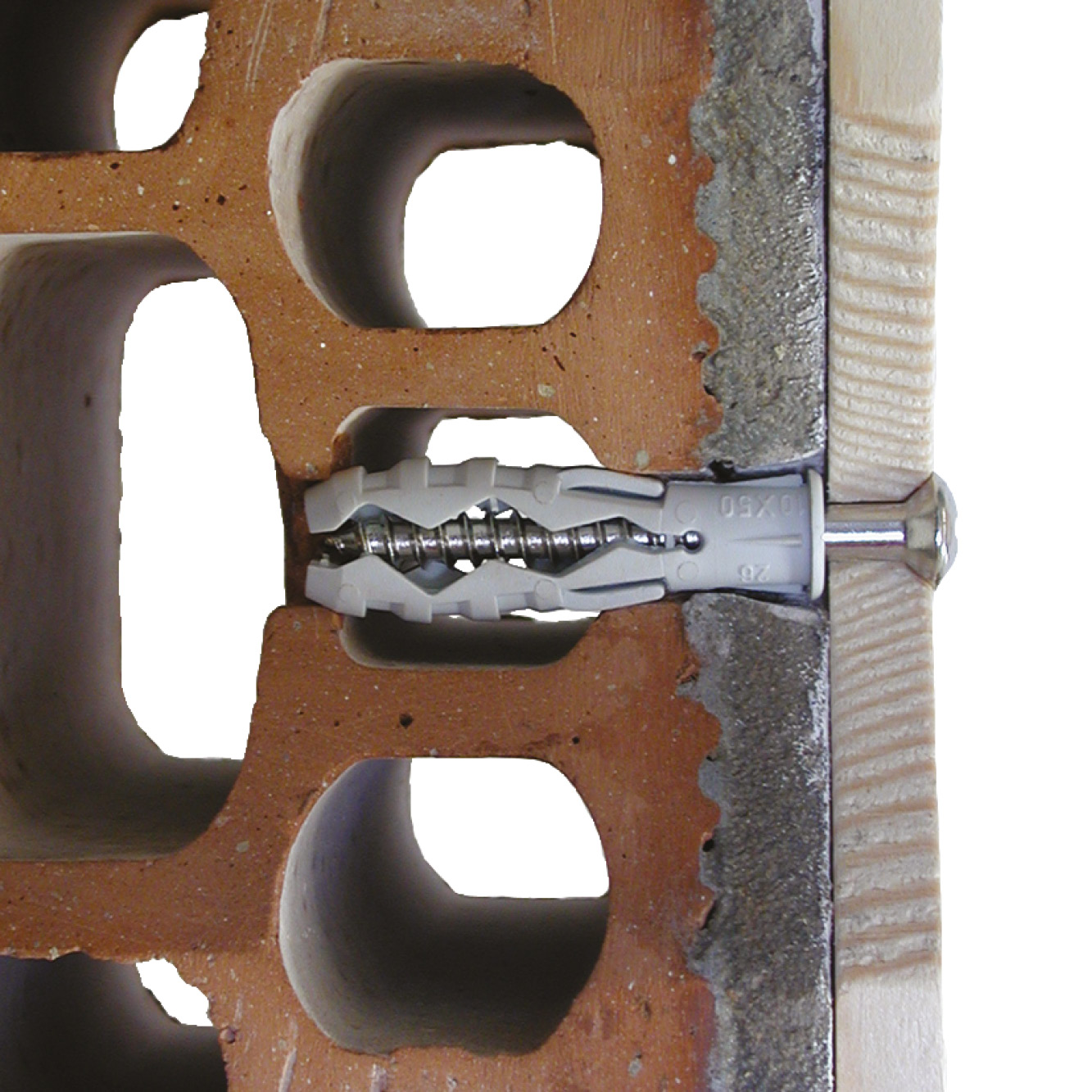

Mampostería maciza o hueca
| Referencia | Dimensiones de las fijaciones de nailon | Datos de instalación de las fijaciones de nailon | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Informacion de producto[mm] | Datos de instalación | ||||||||
| Referencia del producto | Ø mini tornillo [d][mm] | Ø max tornillo [d][mm] | Cantidad[stk] | Ctd por embalaje | Agujero x Longitud del pasador [d0xL][mm] | Profundidad mínima de perforación [h1][mm] | Profundidad de anclaje nominal [hnom].[mm] | Esp. mini soporte [hₘᵢₙ][mm] | |
| 6000100603000 | TU | 3.5 | 5 | 100.0 | 3200.0 | Ø6x30 | 40 | 30 | 60 |
| 6000100703500 | TU | 4 | 5.5 | 150.0 | 2400.0 | Ø7x35* | 45 | 35 | 80 |
| 6000100804000 | TU | 4.5 | 6 | 100.0 | 1600.0 | Ø8x40 | 55 | 40 | 80 |
| 6000101005000 | TU | 6 | 8 | 50.0 | 800.0 | Ø10x50 | 65 | 50 | 100 |
| 6000101206000 | TU | 8 | 10 | 25.0 | 400.0 | Ø12x60* | 75 | 60 | 120 |
* Previous version geometry
| Referencia | Dimensiones de las fijaciones de nailon | Datos de instalación de las fijaciones de nailon | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Informacion de producto[mm] | Datos de instalación | ||||||||
| Referencia del producto | Ø mini tornillo [d][mm] | Ø max tornillo [d][mm] | Cantidad[stk] | Ctd por embalaje | Agujero x Longitud del pasador [d0xL][mm] | Profundidad mínima de perforación [h1][mm] | Profundidad de anclaje nominal [hnom].[mm] | Esp. mini soporte [hₘᵢₙ][mm] | |
| 6010100603000 | TU | 3.5 | 5 | 100.0 | 3200.0 | Ø6x30 | 40 | 30 | 60 |
| 6010100703500 | TU | 4 | 5.5 | 150.0 | 2400.0 | Ø7x35* | 45 | 35 | 80 |
| 6010100804000 | TU | 4.5 | 6 | 100.0 | 1600.0 | Ø8x40 | 55 | 40 | 80 |
| 6010101005000 | TU | 6 | 8 | 50.0 | 800.0 | Ø10x50 | 65 | 50 | 100 |
| 6010101206000 | TU | 8 | 10 | 25.0 | 400.0 | Ø12x60* | 75 | 60 | 120 |
* Previous version geometry
