WA-RL

Anclaje mecánico con arandela ancha

Los anclajes mecánicos son sistema de fijaciones por expansión para cargas medias. La arandela ancha permite aumentar la resistencia al brote de la cabeza en un elemento de madera.

Marcado CE
DITE
Clase de servicio 2
Acero electrocincado
Interior

Detalles de producto

Imagenes

Características

Materia

  • Acero electocincado.

Ventajas

  • Distancias al borde y entre centros pequeñas,
  • Colocación sencilla y rápida : tuerca y arandela premontadas y profundidad de anclaje pequeña; Ø de la rosca = Ø del agujero,
  • Rosca protegida durante el montaje : punto de impacto reforzado.

Aplicaciones

Soporte

  • Hormigón no fisurado,
  • Piedra natural densa.

Campos de aplicación

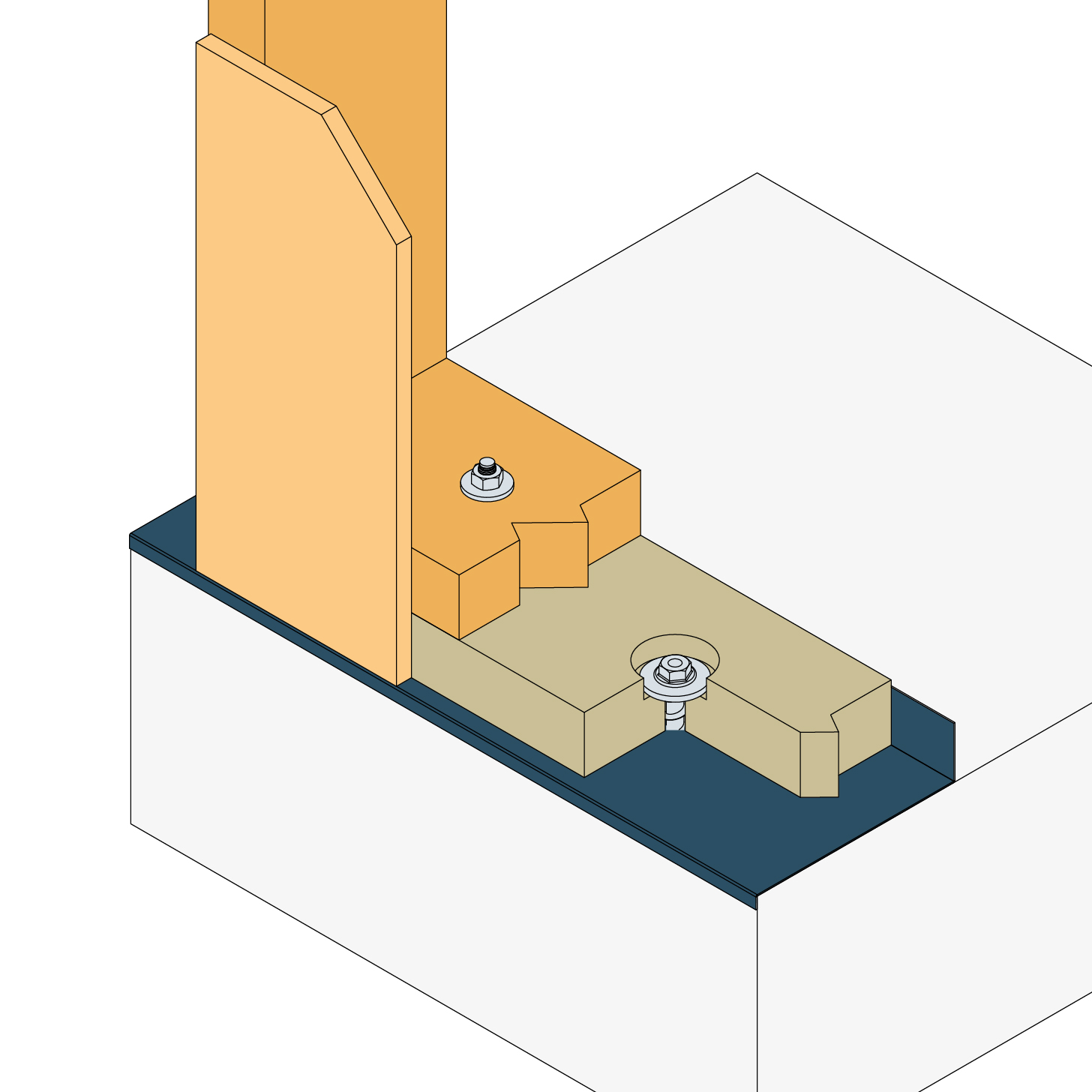

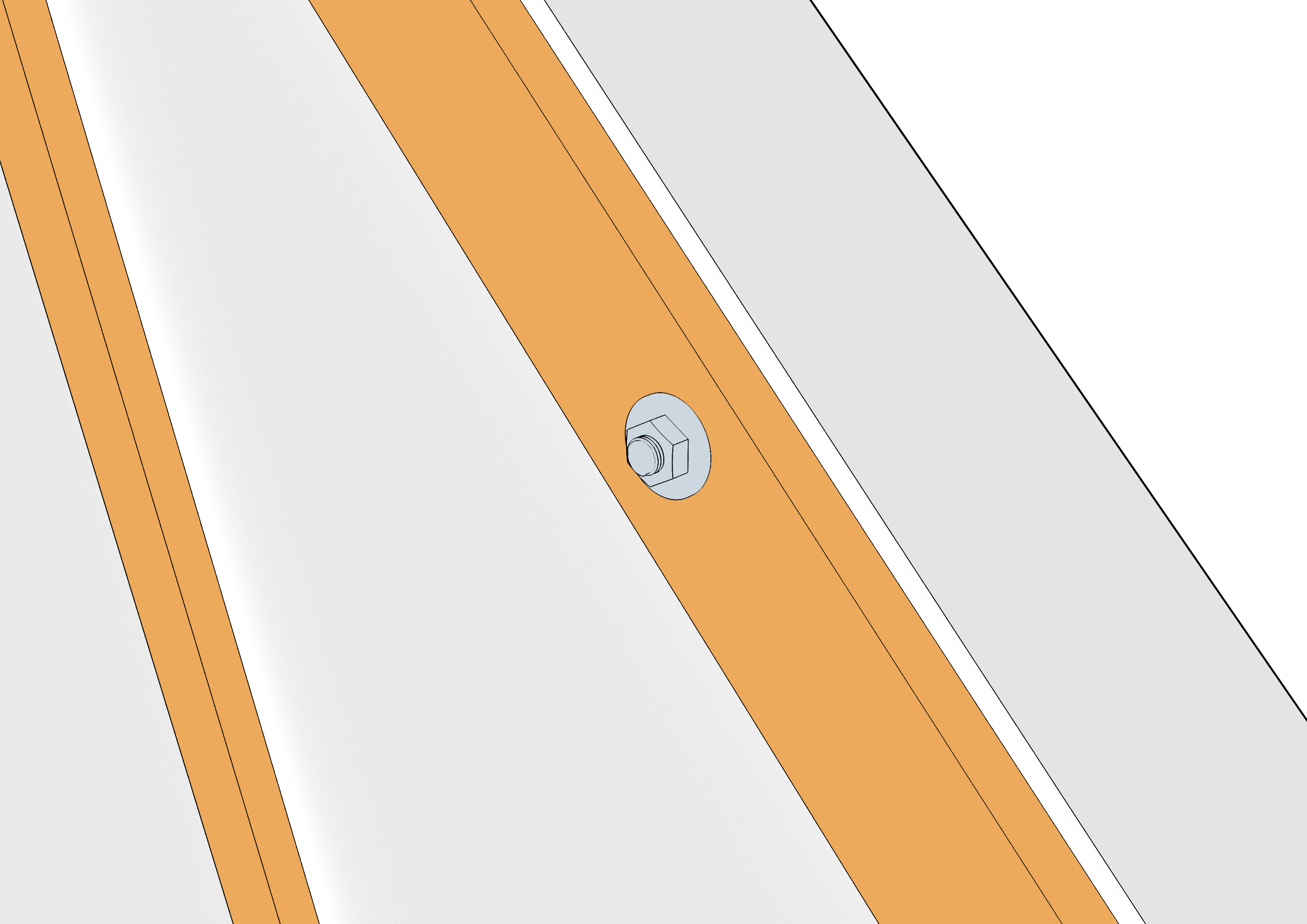

  • Fijación de estructuras de madera :estribos de estructuras,
  • Fijación de perfiles metálicos : barandillas, ménsulas y bandejas para cables,
  • Fijación de cargas estáticas o cuasiestáticas : portones y máquinas.

Datos técnicos

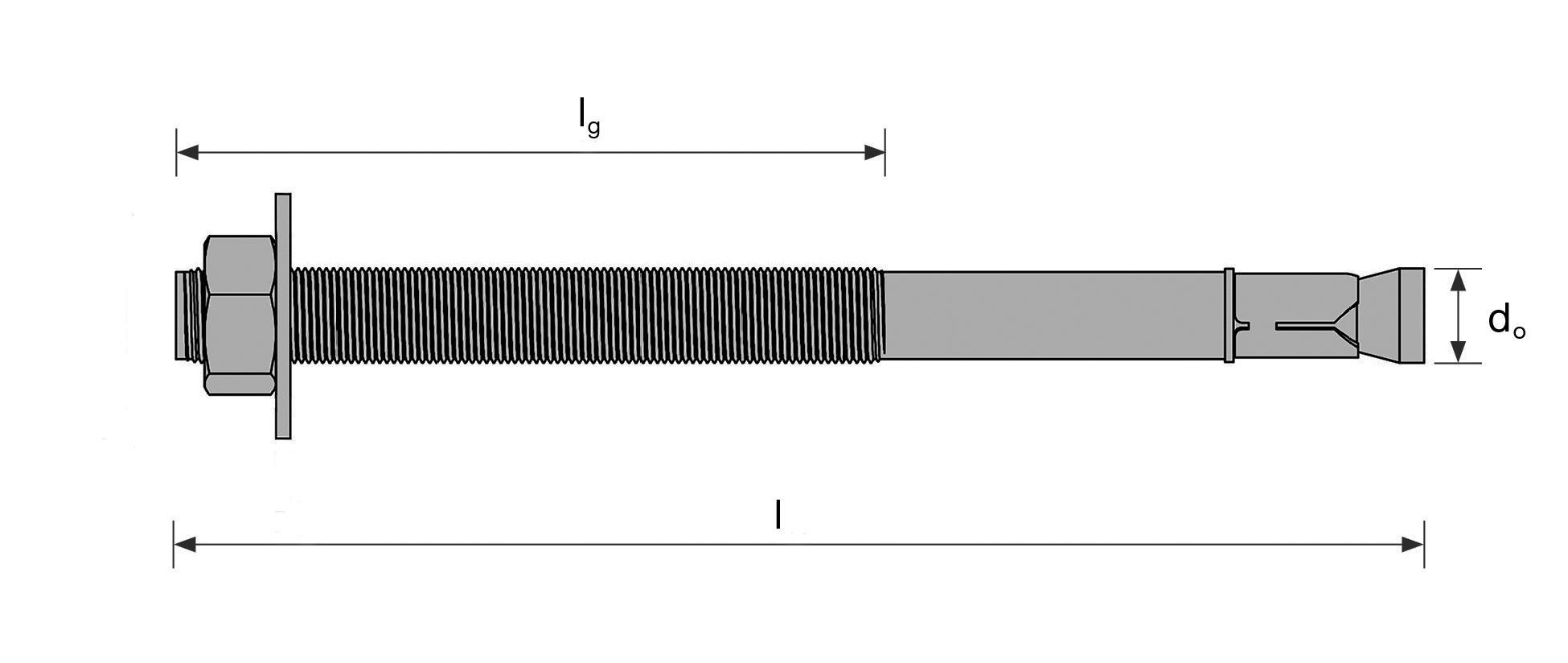

Dimensiones

Dimensiones

Table "Dimensiones" cannot be displayed : no references available.

Valores de cálculo

Table "Valores de cálculo" cannot be displayed : no references available.

1. Las cargas publicadas se calculan a partir de los factores de seguridad parciales de las ETE. Estas cargas se calculan para el hormigón no reforzado y el hormigón reforzado estándar cuyos hierros están separados de s ≥ 15 cm (todos los diámetros) o s ≥ 10 cm, si su diámetro es menor o igual a 10 mm.
2. Las cargas de corte están indicadas para un anclaje solo independientemente de la distancia al borde de la losa. Para los anclajes cerca de los bordes (c ≤ máx [10 hef; 60d]), la falla del borde de la losa se debe verificar de acuerdo con el ETAG001, Anexo C, Método A.
3. Se considera que el hormigón no está fisurado cuando la tensión dentro del hormigón es igual a σL + σR ≤ 0. En ausencia de verificación detallada, tomaremos σR = 3N / mm2 (σL corresponde a la tensión al interior del hormigón resultante de cargas externas, incluidas cargas de anclajes).

Instalación

Montaje

Montaje

Tras la aplicación del par de apriete, el cono asciende por el casquillo de expansión; eso provoca la rotura de los segmentos, que se abren y apoyan contra la pared, dando lugar a la adhesión por fricción al material de soporte.
Se consigue un anclaje por expansión mediante una operación de atornillado con par de apriete controlado, sin necesidad de usar herramientas específicas.

Spacing, Edge distance and member thickness

Table "Spacing, Edge distance and member thickness" cannot be displayed : no references available.

Datos de instalación

Table "Datos de instalación" cannot be displayed : no references available.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)
