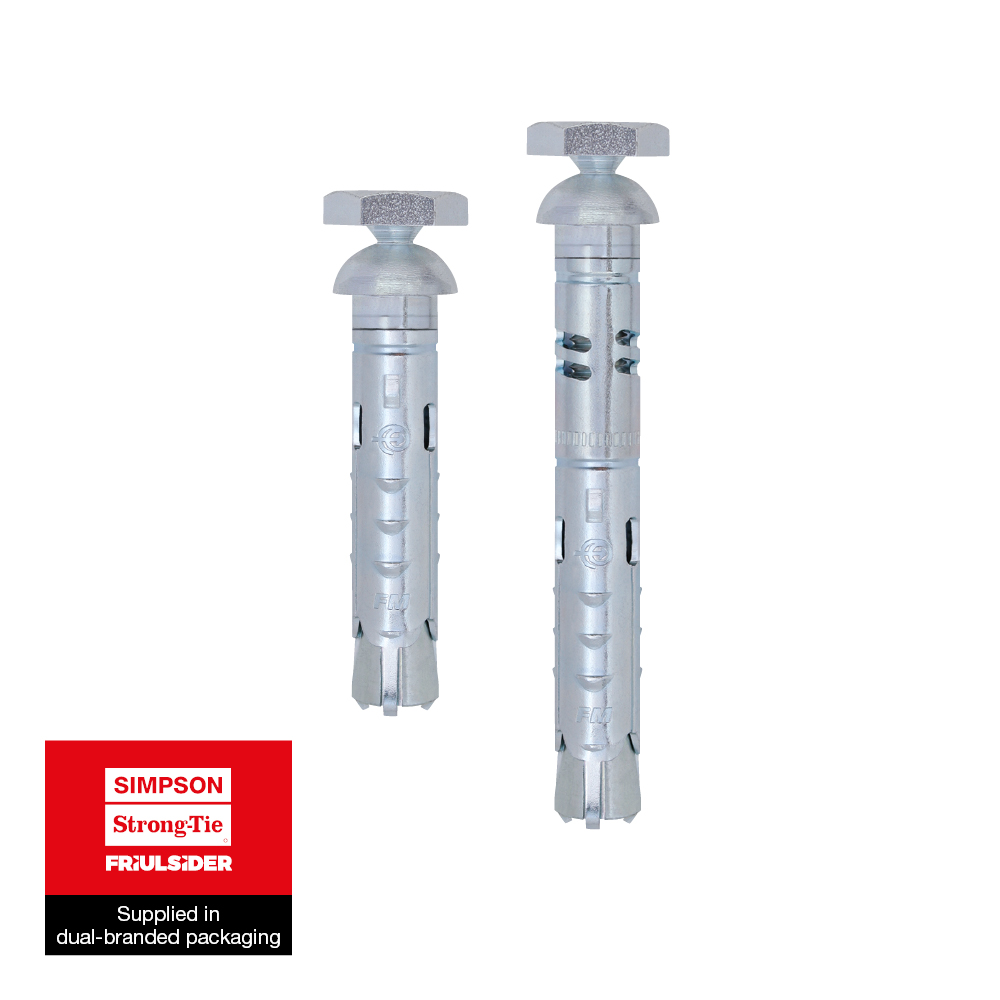

Anclaje metálico anti-intrusión

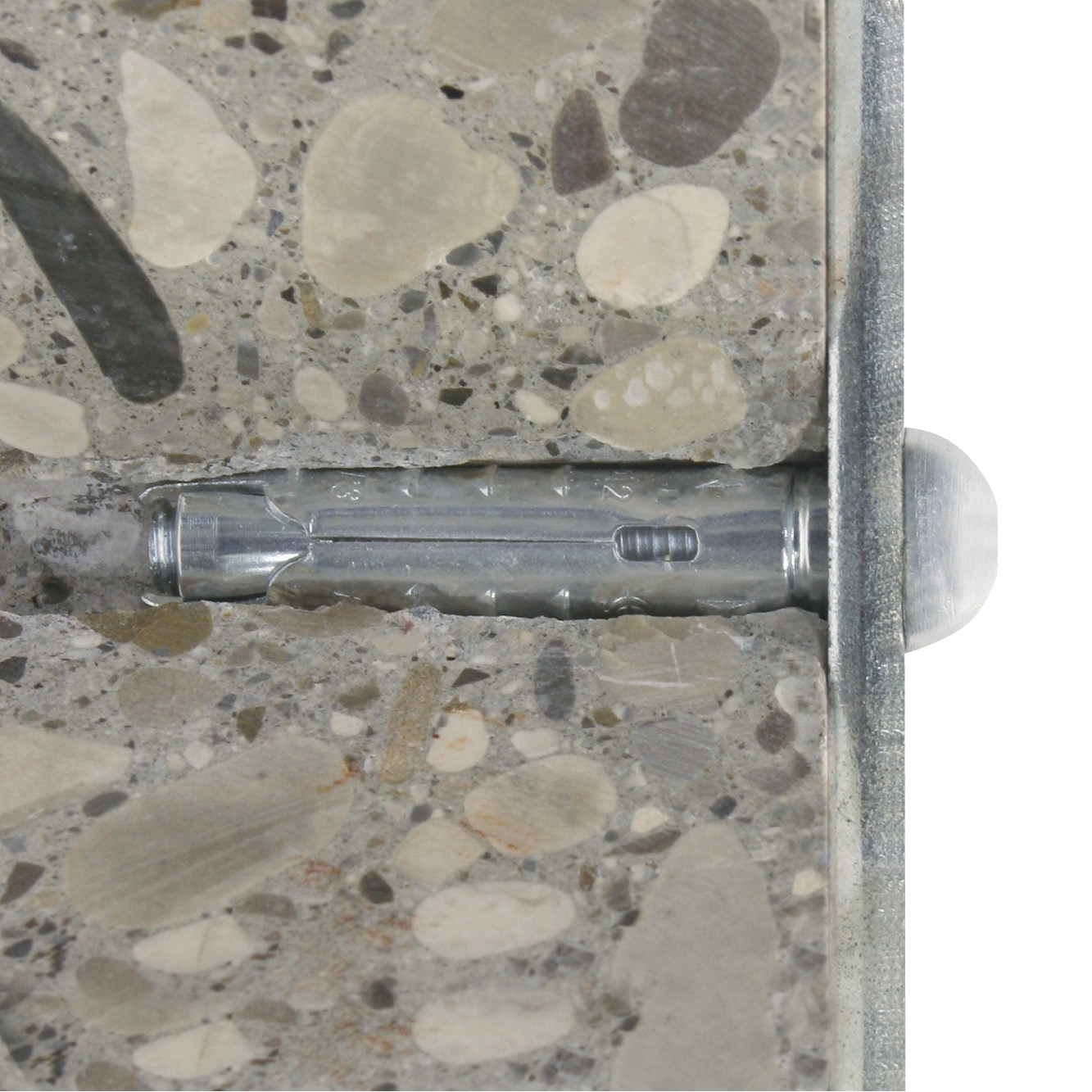

El anclaje metálico FM-MP3 evo SAFER es una solución para la fijación anti-intrusión de rejillas, barandillas o puertas.
El anclaje metálico FM-MP3 evo SAFER es una solución para la fijación anti-intrusión de rejillas, barandillas o puertas.



| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referencia del producto | Dimensiones y Valores Característicos | Dimensiones[mm] | Otro | Datos de instalación | Separaciones y distancias al borde | ||||||||
| Ø anclaje x Longitud[mm] | Cap diameter (ØA)[mm] | Esp. piza a fijar [tfix][mm] | Profundidad mínima de perforación [h1][mm] | Ø máx. de perforación pieza a fijar [df].[mm] | Ctd por caja | Ctd por embalaje | Ø agujeros[mm] | Profundidad nominal de anclaje [hnom].[mm] | Profundidad de anclaje [hef][mm] | Espesor mín. del soporte [hmin].[mm] | |||
| 73313B1207500 | FM-MP3 evo SAFER | 12x75 | 17 | M8x75 | 30 | 70 | 13 | 50.0 | 250.0 | 12 | 50 | 43 | 100 |
| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | ||||||
|---|---|---|---|---|---|---|---|---|
| Referencia del producto | Dimensiones[mm] | Dimensiones y Valores Característicos | Datos de instalación | Separaciones y distancias al borde | ||||
| Llave SW[mm] | Ø agujeros[mm] | Min. drill depth[mm] | Ø soporte de perforación[mm] | Profundidad de anclaje [hef][mm] | Espesor mín. del soporte [hmin].[mm] | |||
| 73313B1207500 | FM-MP3 evo SAFER | M8x75 | 17 | 12 | 70 | 13 | 43 | 100 |
| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | ||||
|---|---|---|---|---|---|---|
| Referencia del producto | Dimensiones[mm] | Separaciones y distancias al borde | ||||
| Distancia mínima al borde (Cmin)[mm] | Separación mínima (Smin)[mm] | Distancia característica al borde (Ccr,N)[mm] | Separación característica (Scr,N)[mm] | |||
| 73313B1207500 | FM-MP3 evo SAFER | M8x75 | 45 | 45 | 65 | 130 |
