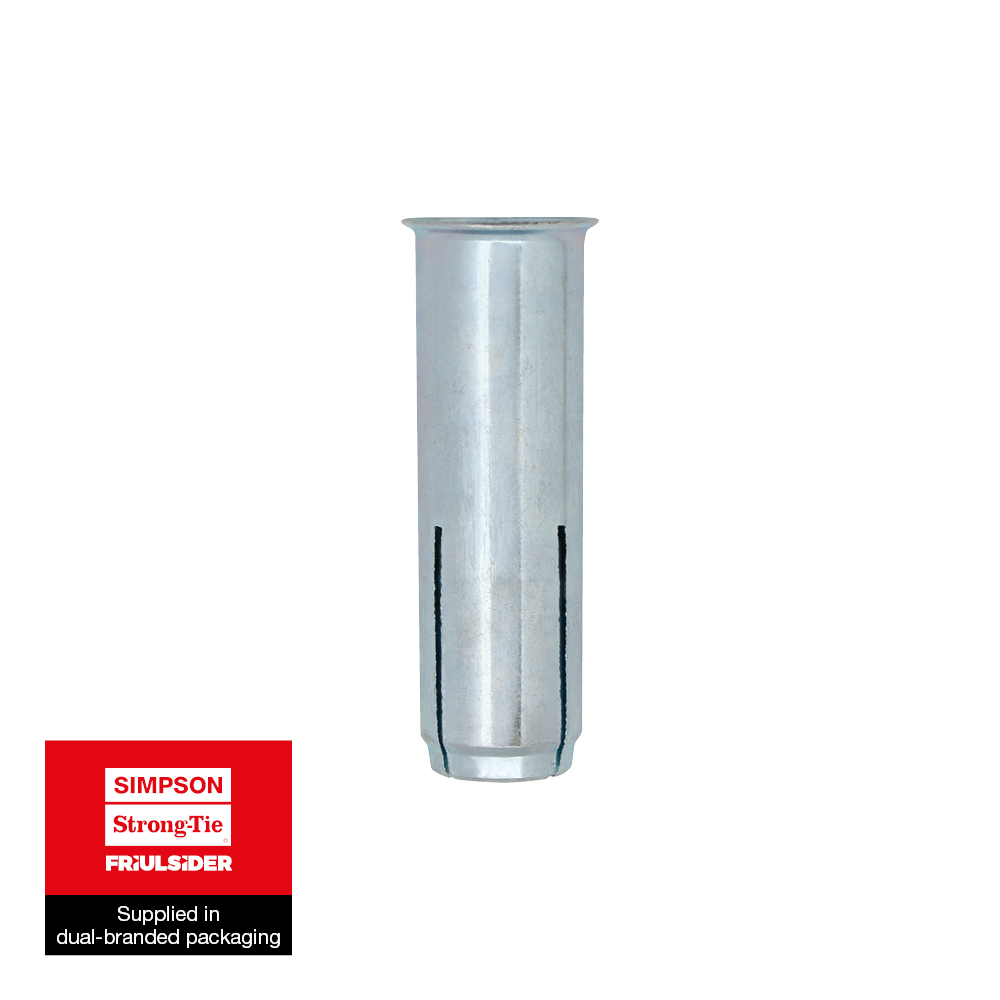

Anclaje metálico de impacto hembra
El anclaje metálico de impacto TAP Opción n.º 7, con rosca hembra M6 o M8, sirve para fijar elementos estructurales sobre hormigón no fisurado y para fijar diversos elementos de equipamiento no estructurales sobre hormigón fisurado o no fisurado.
Se puede insertar un tornillo de rosca métrica o una varilla roscada.







Detalles de producto
Características
Materia
- acero electrocincado
Ventajas
- Expansión segura y controlada
- Instalación rápida
- Profundidad de anclaje reducida: menor tiempo de perforación
- cuello para facilitar el montaje a ras de la superficie del soporte
- Alto rendimiento en relación con la profundidad de anclaje
- Resistencia al fuego R120
Aplicaciones
Aplicación

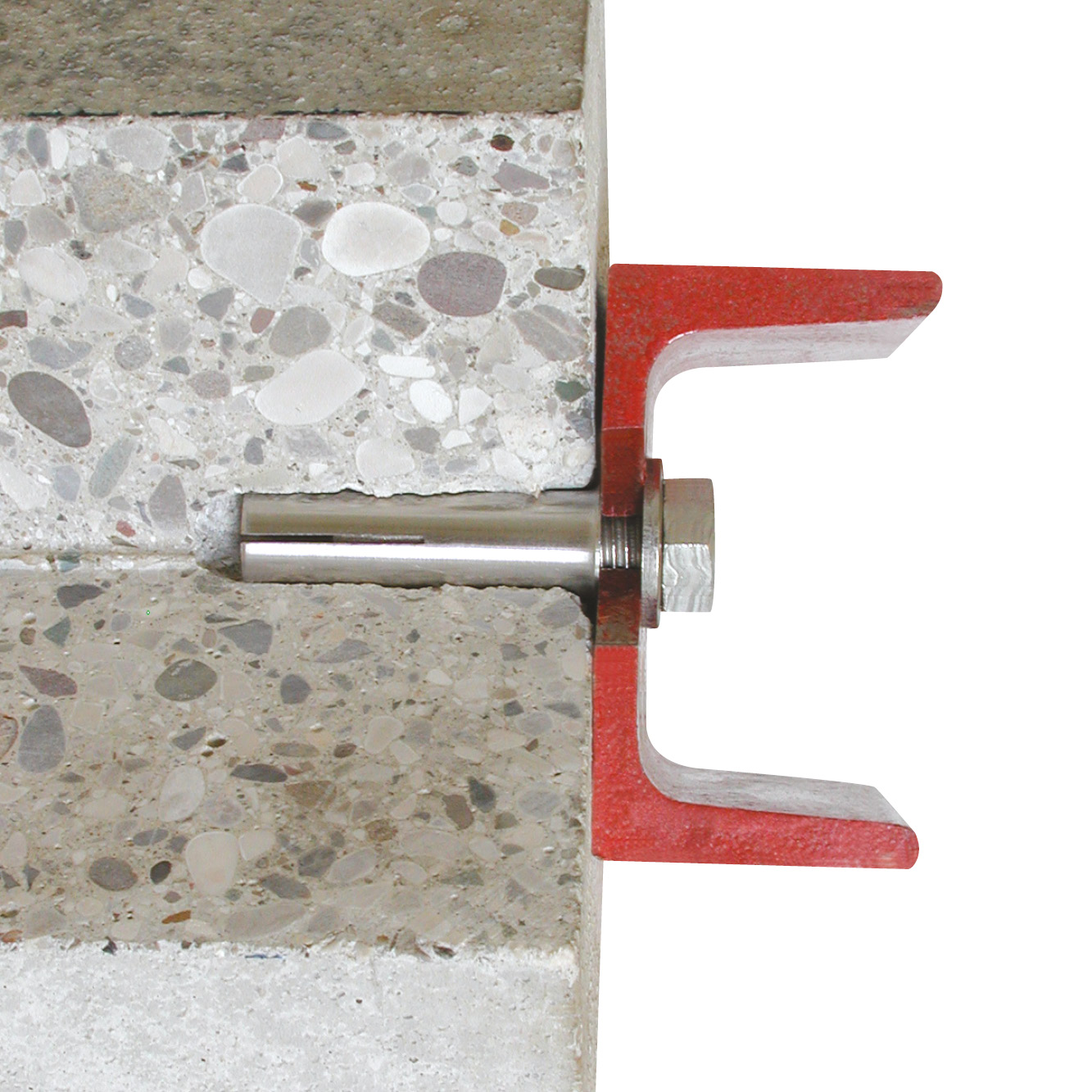

Ideal para todo tipo de equipos suspendidos:
- canaletas, carriles
- conductos y tuberías
- fijación de un Sprinkler
Soportes
- hormigón fisurado y no fisurado para aplicaciones no estructurales
- hormigón no fisurado para aplicaciones estructurales
- piedra
Datos técnicos
Dimensiones
| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Referencia | Otro | Datos de instalación | ||||||||
| Ø anclaje x Longitud[mm] | Dimensiones[mm] | Longitud de rosca [Lv][mm] | Longitud de la rosca macho ajustada al máx.[mm] | Ø agujero [do][mm] | Profundidad de perforación [h0][mm] | Ctd. por caja[stk] | Ctd por embalaje | Profundidad de anclaje nominal [hnom][mm] | Par de montaje[Nm] | ||
| 75205B0600000 | 8x25* | M6x25 | 11 | 6 | TAP | 8 | 25 | 100.0 | 2000 | 25 | 4 |
| 75205B0800000 | 10x30 | M8x30 | 13 | 8 | TAP | 10 | 30 | 100.0 | 1000 | 30 | 8 |
* Sólo ETA 18/0433 ETAG 001 p.6 uso múltiple
** Sólo ETA 18/0432 EAD-330232-00-0601 opt.7
Longitud de tornillo: Mínimo: Ls,min + tfix - Máximo: Lth + tfix
Valeurs de calcul - 1 ancrage - pas de distance aux bords
| Referencia | Dimensiones de las fijaciones metálicas | Metallic fixings loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Recommended loads - Non-cracked concrete | |||||||||
| Dimensiones[mm] | Bending moment Mᵣₑc[Nm] | Tracción - Nᵣₑc[kN] | Cizallamiento - Vᵣₑc[kN] | |||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | |||
| 75205B0600000 | M6x25 | - | - | - | - | - | - | - | - | - |
| 75205B0800000 | M8x30 | 8.98 | 3.3 | 4 | 4.7 | 5.1 | 4 | 4.9 | 5.6 | 6.2 |
| 49902B060000C | - | - | - | - | - | - | - | - | - | - |
| 49902B080000C | - | - | - | - | - | - | - | - | - | - |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l'ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l'intérieur du béton est égale à σL + σR ≤ 0. En l'absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l'intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
* Non couvert par l'ETE

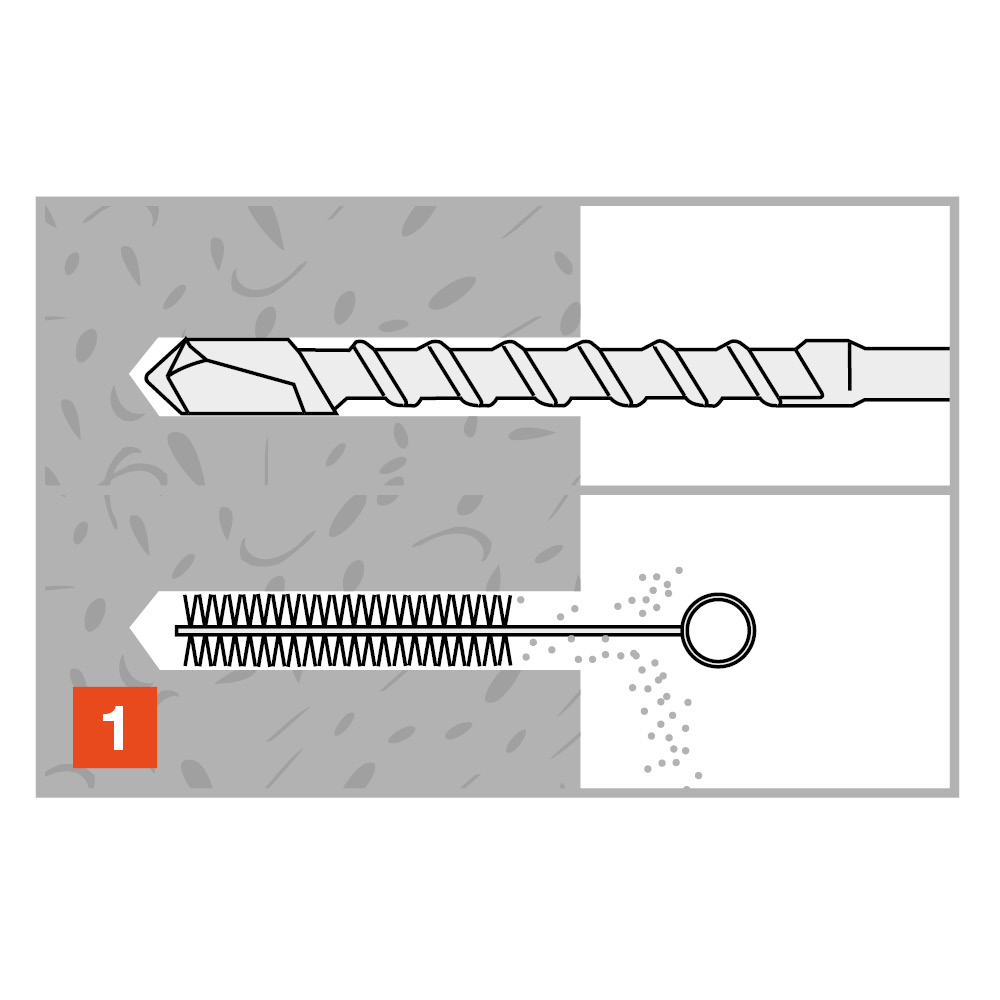

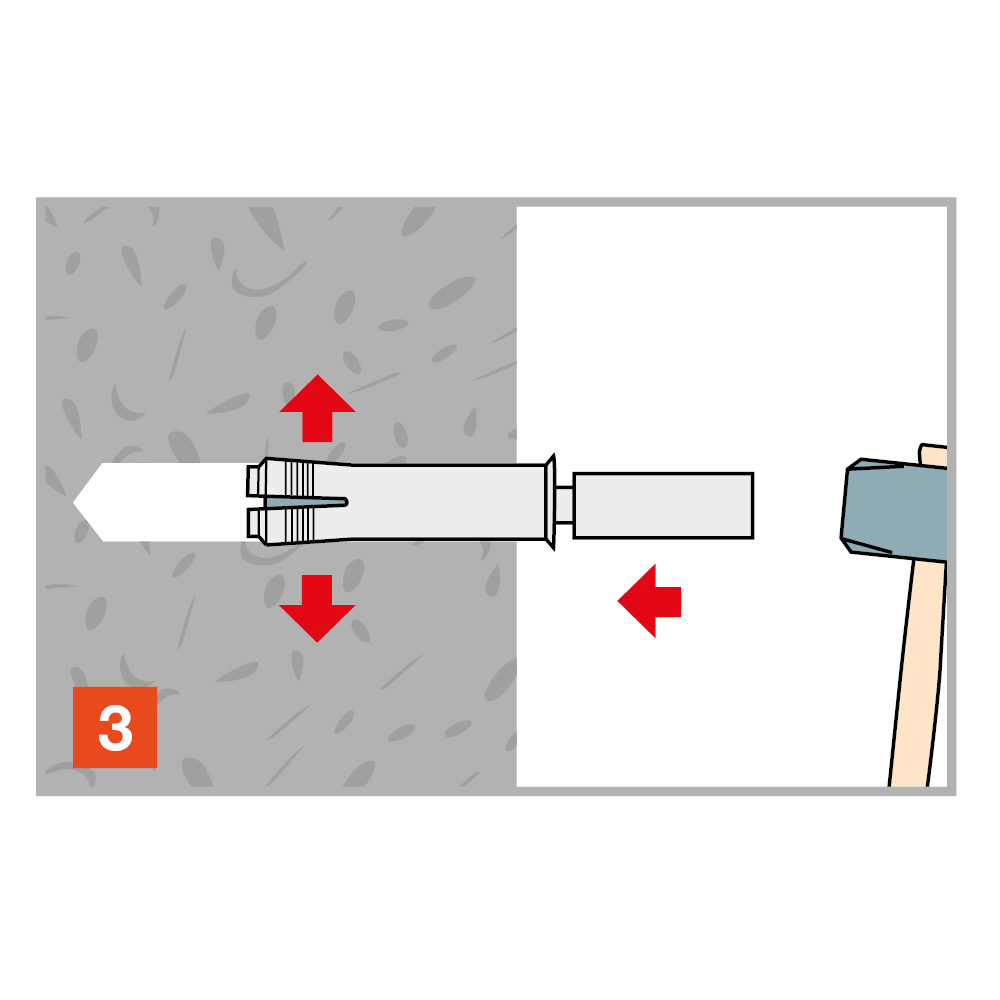

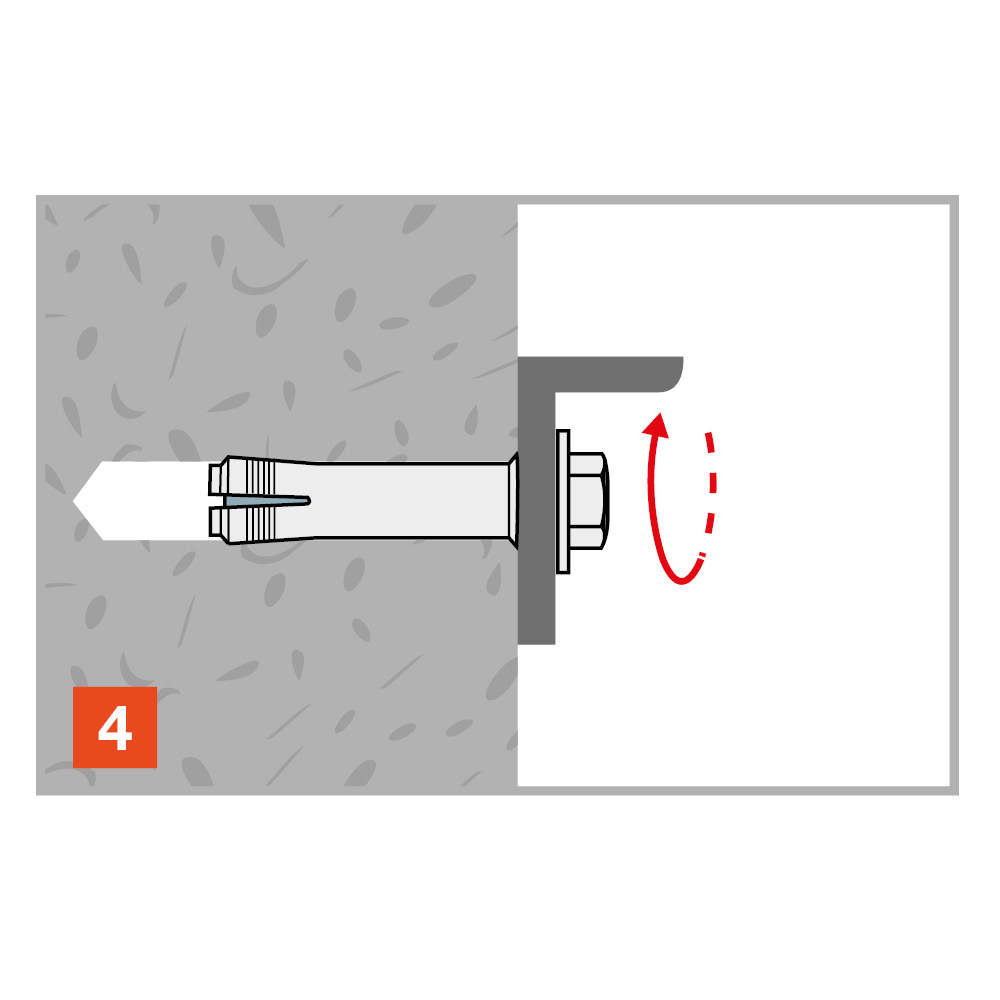

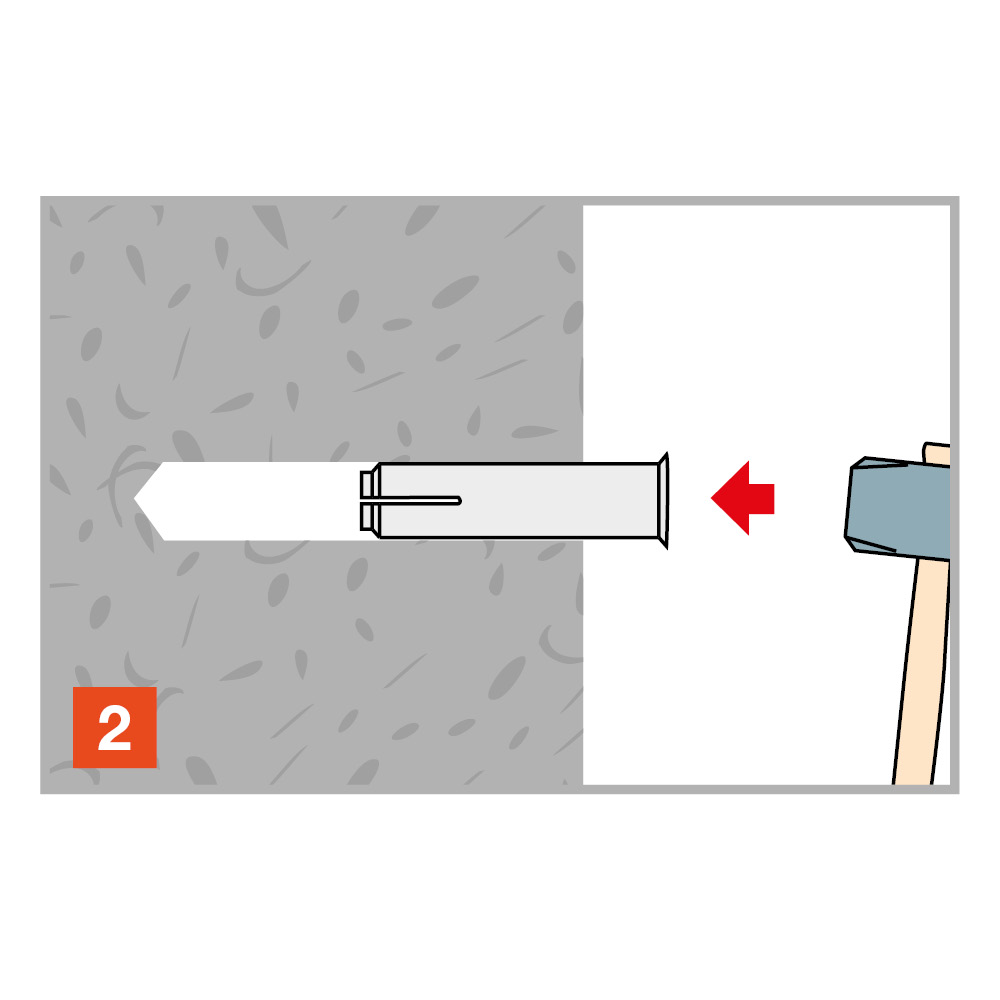

Instalación
Datos de instalación
| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Referencia | Datos de instalación | Separaciones y distancias al borde | ||||||
| Dimensiones[mm] | Llave SW[mm] | Ø agujero de perforación[mm] | Profundidad mínima de perforación[mm] | Ø soporte de perforación[mm] | Par de montaje[Nm] | Profundidad de incrustación[mm] | Espesor mín. [tmini] piezas a fijar[mm] | ||
| 75205B0600000 | M6x25 | - | TAP | 8 | 25 | 7 | 4 | 25 | - |
| 75205B0800000 | M8x30 | - | TAP | 10 | 30 | 9 | 8 | 30 | 100 |
| 49902B060000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
| 49902B080000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
Espaciado y distancias entre bordes - ETA-18/0432
| Referencia | Dimensiones de las fijaciones metálicas | Datos de instalación | ||||
|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Referencia | Separaciones y distancias al borde | ||||
| Dimensiones[mm] | Espacio mín.[mm] | Distancia mínima entre ejes[mm] | Distancia característica entre bordes[mm] | Separación característica(5) - Scr,N[mm] | ||
| 75205B0600000 | M6x25 | TAP | 150 | 200 | - | - |
| 75205B0800000 | M8x30 | TAP | 150 | 200 | 45 | 90 |
| 49902B060000C | - | TAP Setting Tool | - | - | - | - |
| 49902B080000C | - | TAP Setting Tool | - | - | - | - |
* No incluido en la homologación
