HD3B

Anclaje para montantes de armazones

El anclaje HD3B se utiliza para transferir los esfuerzos de tracción a través de los tablones, con el fin de anclar las correas a un soporte de mampostería u hormigón. La distancia reglamentaria del perno respecto al borde del elemento de madera viene dada por la altura E1. Este anclaje se fabrica sin soldadura, lo que garantiza unas prestaciones óptimas.







Ficha técnica
Marcado CE
Marcado CE
DITE
DITE
Acero electrocincado 20µm
Acero electrocincado 20µm
Interior
Interior
Clase de servicio 2
Clase de servicio 2

Detalles de producto

Imagenes

Installation 2

Características

Materia

  • Acero galvanizado G90 SS (grado 33) según ASTM A-653,
  • Espesor de la base : 11 mm,
  • Espesor del cuerpo : 2,5 mm.

Ventajas

  • Se puede utilizar por pares sobre pilar,
  • Anclaje de pequeña anchura que puede utilizarse sobre montantes de armazones de 45 mm de anchura,
  • Permite anclar sólidamente la pared con armazón de madera al suelo (algo recomendado en zonas sísmicas),
  • Refuerza la conexión montante-larguero inferior impidiendo que el levantamiento del montante: de este modo, la disipación de energía en el panel se produce a la altura de la unión.

Aplicaciones

Soporte

  • Elemento principal : madera, hormigón.
  • Elemento secundario : madera.

Campos de aplicación

  • Montantes de armazones de madera.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Dimensiones y Valores Característicos
Dimensiones y Valores Característicos
ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros Ala AAgujeros Ala BOtro
A[mm]B[mm] C[mm]D[mm]E[mm]F[mm]Ø tube[mm]RedondoRedondo Peso[kg]
Ø16Ø16
HD3B2205764113364123210.59

Prestaciones del producto

Dimensiones

Prestaciones del producto
Prestaciones del producto
ReferenciaHoldowns capacity
Valores Característicos - Madera sobre hormigón
FijacionesValores Característicos[kN]
Ala AAla BR₁,ₖ
CdadTipoCdadTipo
HD3B2Ø161.0Ø1615.6

Para un pilar de section ≥ 100 x 100mm

Instalación

Montaje

Fijaciones

Sobre hormigón :

  • Anclaje mecánico : pasadores FM 753 EVO M16x110/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M16+170/20.

Instalación

  • Deben utilizarse todas las fijaciones especificadas. El juego de los agujeros para pernos en la madera debe se como máximo de 1 mm,
  • Para las uniones con tuerca sobre madera deben utilizarse arandelas,
  • En el caso de los elementos dobles, ambas piezas deben clavarse de forma que reaccionen como una única pieza.
Installation 1

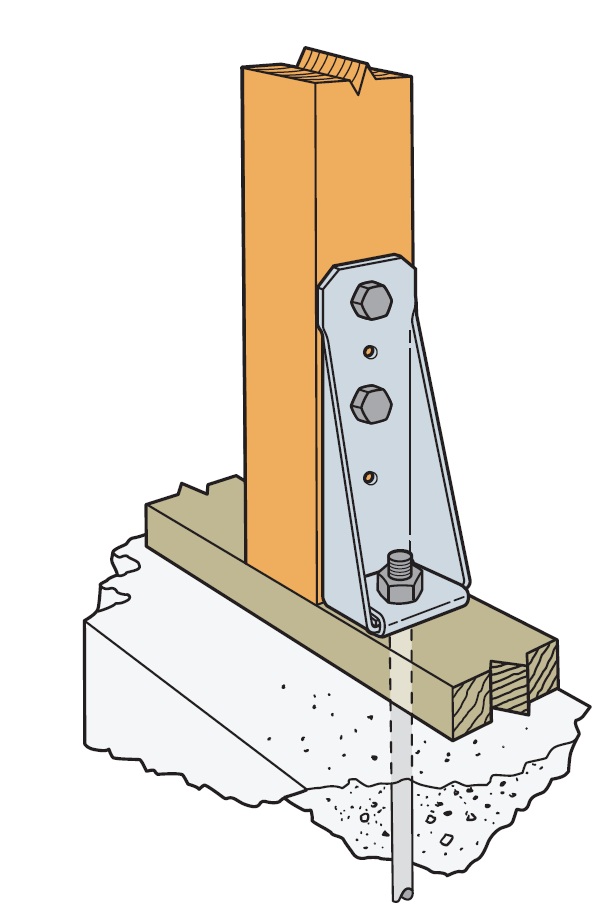

Installation 2

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0285-08-s-2.pdf
Ver historial
es-dop-e07-0285-06.pdf
es-dop-e07-0285-issue-5.pdf
es-dop-e07-0285-issue-4.pdf
es-dop-e07-0285-issue-2.pdf
21a33b33dbf01a6697629ef56c0f07d535fa77e8.pdf

Evaluación técnica europea (ETA)

eta-07-0285-2021-12-09.pdf
Sin historial disponible
