Anillos para estructuras

Los anillos APPEL de tipo A1 se utilizan para realizar uniones empernadas. Permiten aumentar la capacidad de aplicación de cargas sobre la unión.

Ficha técnica

Clase de servicio 2

Aluminio

Interior

Detalles de producto

Imagenes

Características

Materia

Aleación de aluminio EN AC-AISI+9Cu3 (Fe) según la norma EN 1706,
Espesor : 3,6 hasta 6 mm según los modelos.

Ventajas

Aumenta la aplicación de cargas de cizalladura de los pernos de la estructura.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, ...
Elemento secundario : madera maciza, madera compuesta, madera laminada, acero, ...

Usos

Todo tipo de uniones madera-madera.

Datos técnicos

Dimensiones

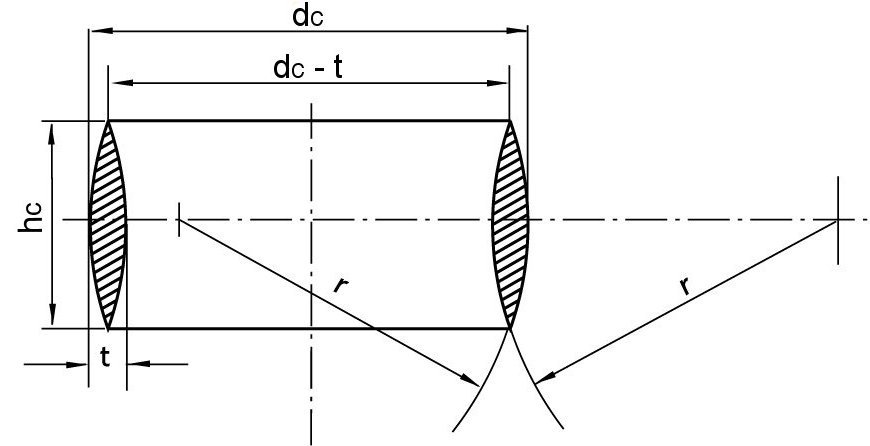

Dimensiones - Anillos APPEL de tipo A1

Modelo	Tipo	Dimensiones del crampón [mm]
		Diámetro exterior	Altura	Espesor	Radio	Arandela		Diámetro del bulón
		d_c	h_c	t	r	Diámetro ∅	Espesor	d_b,min	d_b,max
		d_c	h_c	t	r	d_w	t_w	d_b,min	d_b,max
A1-65-B	A1	65	30	5	50	36	3.6	12	24
A1-80-B	A1	80	30	6	50	36	3.6	12	24
A1-95-B	A1	95	30	6	60	36	3.6	12	24
A1-126-B	A1	126	30	6	60	36	3.6	12	24

Distancias mímimas y Valores característicos

Modelo	Tipo	Espesor de la madera [mm]		Distancias mínimas [mm]						Valores Característicos a la cizalladura [kN]
		t₁	t₂	Distancia entre pernos de una misma fila	Distancia entre filas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
		t₁	t₂	a_1 α=0°	a₂	a_3.t	a_3.c α=90°	a_4.t α=90°	a_4.c	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
A1-65-B	A1	45	75	130	78	130	130	52	39	18.3	16.8	14.4	13.4
A1-80-B	A1	45	75	160	96	160	160	64	48	25	22.9	19.5	18.1
A1-95-B	A1	45	75	190	114	190	190	76	57	32.4	29.5	25	23.2
A1-126-B	A1	45	75	252	152	252	252	100.8	75.6	49.5	44.7	37.5	34.7

Los valores característicos en cizalladura por conector por plano de cizalladura R_v.k está calculada según las distancias mínimas dadas en esta tabla para una clase de madera C24. Este valor se puede aumentar con una clase de madera más alta (véase coeficiente k₃ según EN1995). Este valor se puede también disminuir / aumentar con a_3.t (véase coeficiente k₂ según EN1995). En el caso de valores de t₁ y t₂ más debiles, referirse a la EN1995. El valor característico de resistencia a la cizalladura de un bulón no está incluido y solo se considera para apretar.
