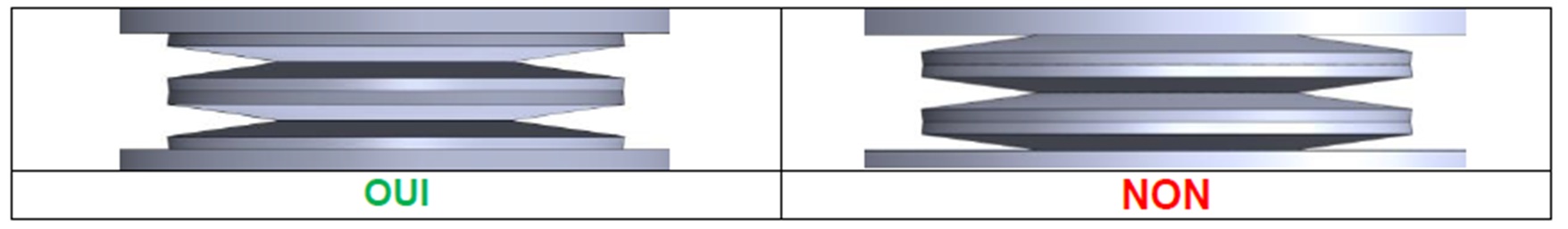

Las arandelas OSW deben instalarse en serie y con la «orientación correcta»; véase el esquema siguiente.

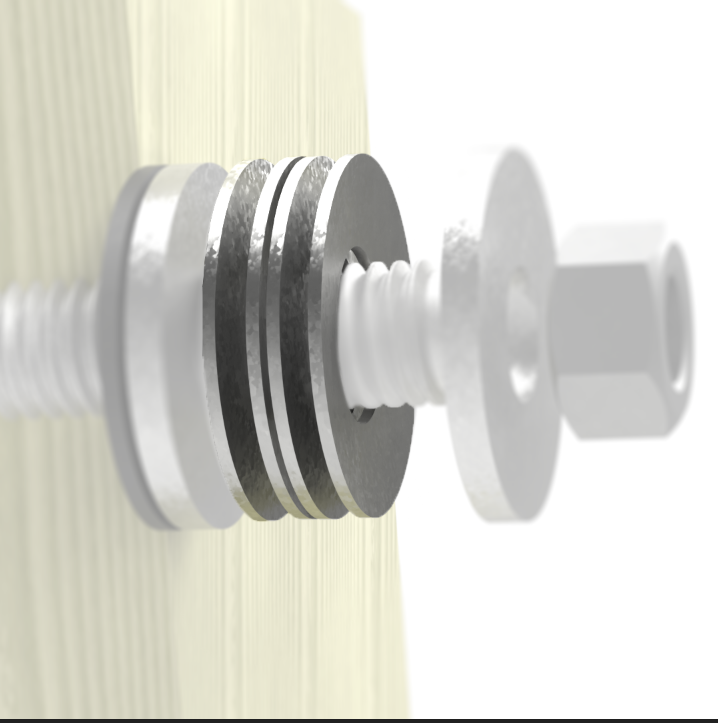

Para cada cara exterior del conjunto, necesitará:
1 arandela de EPDM

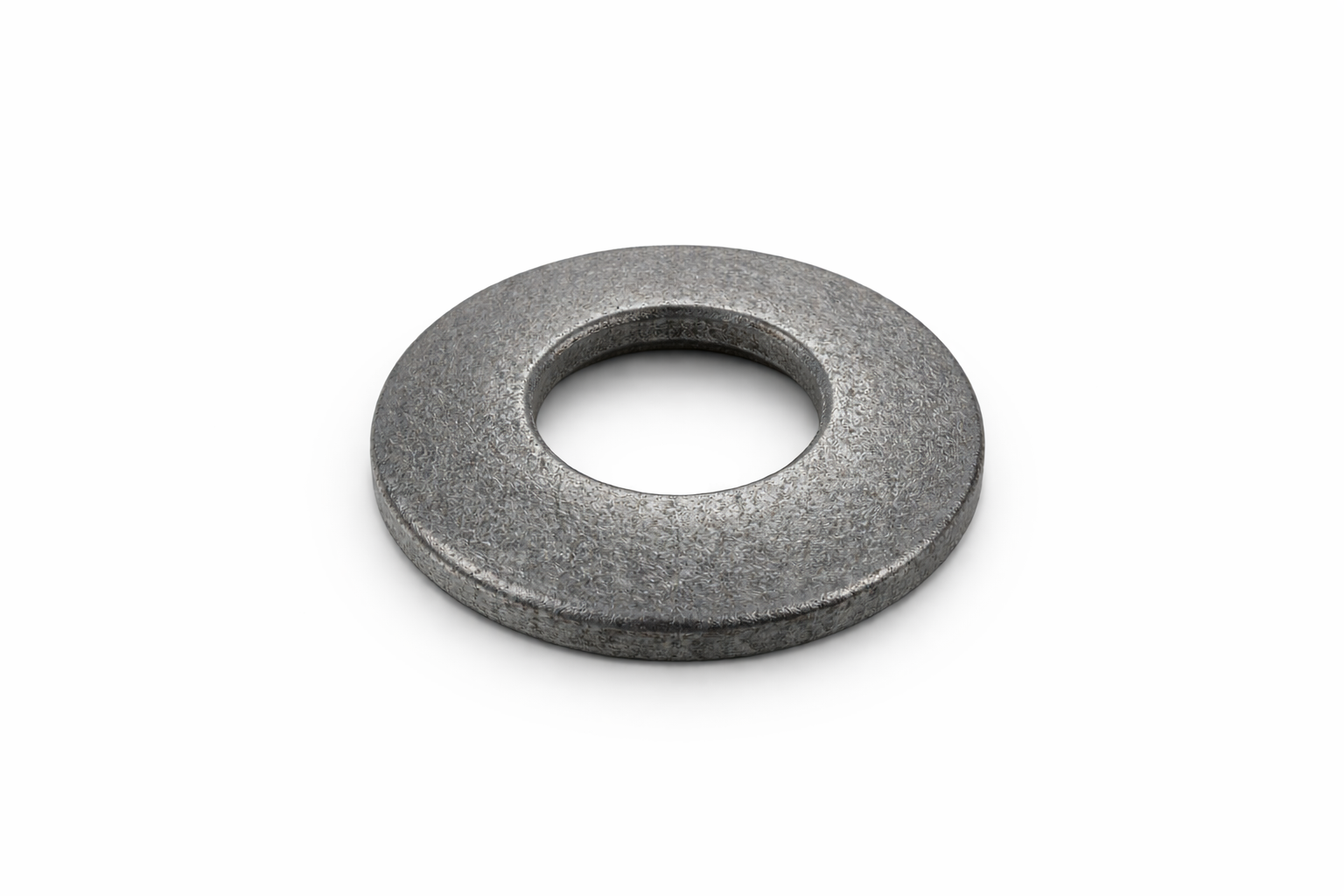

+ 4 arandelas elásticas OSW
+ 2 arandelas mecánicas LL
Las arandelas elásticas deben comprimirse durante la instalación.
A medida que la madera se contrae:
- las arandelas de resorte se expanden y mantienen la arandela de EPDM en contacto con la pieza de trabajo presionando contra la arandela metálica;
- las arandelas EE pueden separarse unos milímetros, pero mantienen el sellado alrededor del orificio.
- Para la madera laminada encolada:
En el caso de la madera laminada encolada, la dilatación es la principal preocupación. Si no se deja espacio suficiente para la dilatación, los elementos de fijación o los componentes de madera resultarán dañados (por ejemplo, compresión de las arandelas).
Se recomienda la misma solución técnica descrita anteriormente. La única diferencia radica en la instalación, en la que las arandelas elásticas no se aplanan. Se comprimen en una longitud de 1 mm, lo que les permite absorber 3 mm de hinchamiento en cada lado exterior de la unión.
Con hinchamiento:
- las arandelas elásticas se comprimen bajo el efecto del hinchamiento, mientras que la arandela de EPDM permanece en contacto con la pieza;
- en casos extremos, las arandelas EE pueden comprimirse ligeramente y absorber parte del hinchamiento.
Nos gustaría destacar la importancia del contenido de humedad de la madera durante la instalación. La instalación de madera con un alto contenido de humedad conlleva riesgos, entre ellos el debilitamiento de las juntas debido a la formación de huecos significativos entre las piezas cuando la madera alcanza su contracción máxima.
En resumen, las juntas ventiladas deben construirse utilizando madera seca (contenido medio de humedad ≤ 22 %).
