FM-CT

Conector para forjados compuestos de madera y hormigón

El conector FM-CT es una solución innovadora para la creación de losas compuestas de hormigón y madera de alto rendimiento, tanto en edificios de nueva construcción como en la rehabilitación de suelos de madera antiguos.

Ficha técnica

Marcado CE

DITE

Acero electrocincado 5µm

Interior

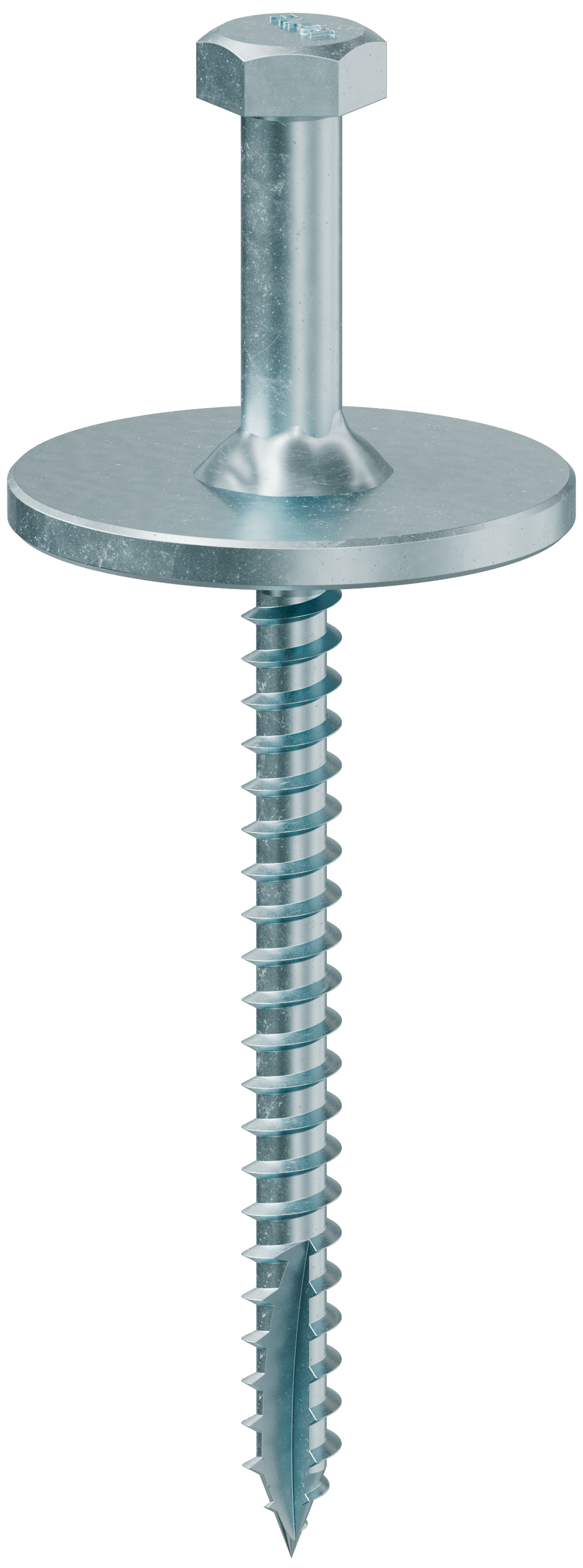

F_FM-CT8x120_ProdPho_RI_Prod_Concrete-TimberCompositeConnector_EU_C0

Detalles de producto

Imagenes

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-PerspectiveView_EU_C0

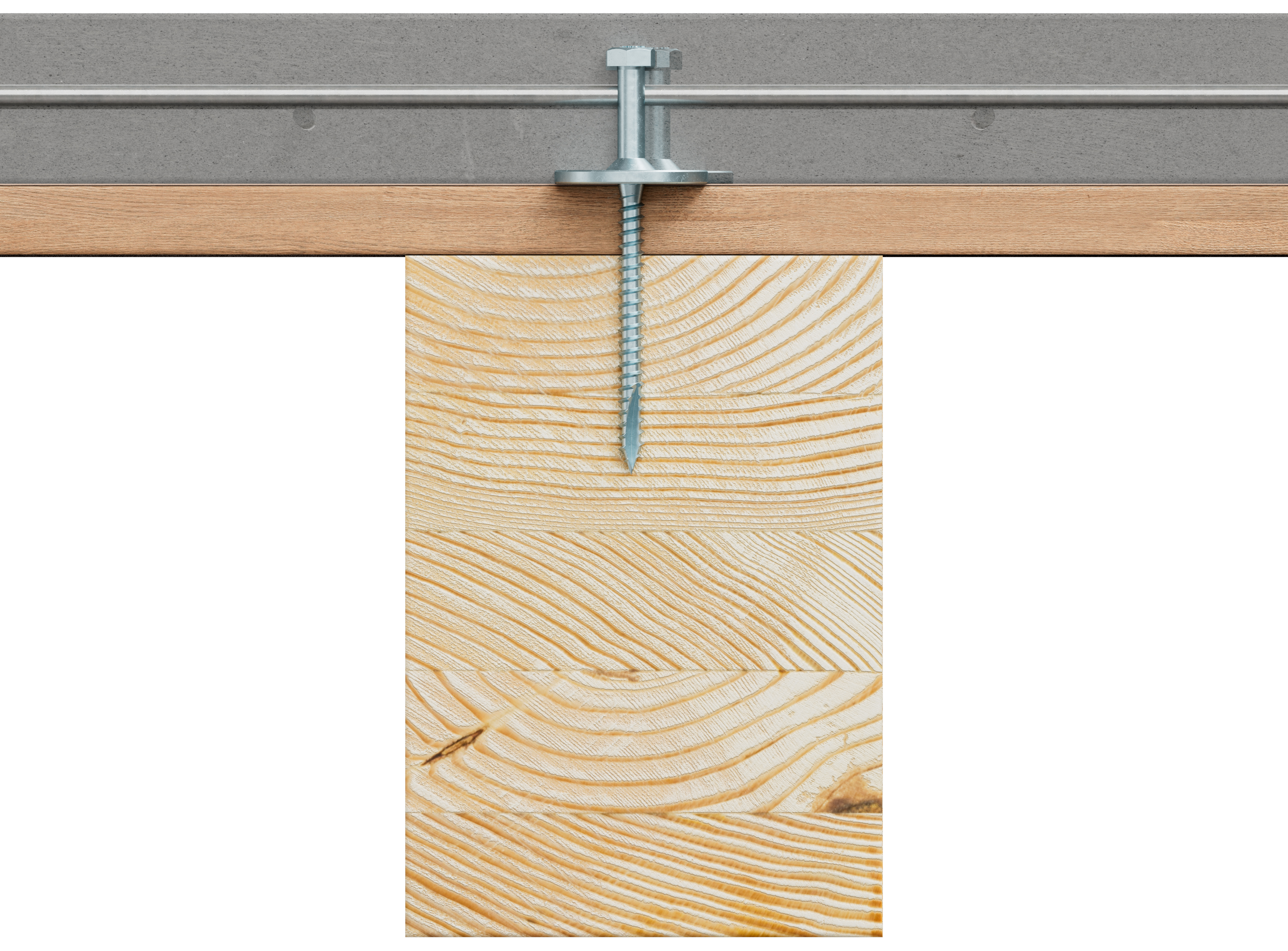

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-FrontView_EU_C0

Características

Material

Acero galvanizado en blanco

Aplicaciones

Ventaja

Cabeza hexagonal para facilitar la instalación con herramientas eléctricas y una llave dinamométrica.
Arandela grande en la parte central del vástago que garantiza que la parte del tornillo que sobresale por encima de la viga quede siempre a la misma altura.
La rosca y el vástago de alta resistencia aportan solidez y estabilidad.
La punta de corte tipo 17 reduce el riesgo de que la madera se agriete durante la instalación.
La clase de resistencia de la viga se puede comprobar utilizando el conector.

Datos técnicos

Dimensiones

Modelo	Código de artículo	Dimensiones [mm]						Cantidad por caja	Instalación
Modelo	Código de artículo	d	l	d_h	h_t	l_g	bit	Cantidad por caja	Par de apriete de instalación [Nm]	Agujero piloto [mm]	Velocidad máxima de perforación [rpm]
FM-CT8X120	05297B0812040	8	120	45	40	85.5	SW13	50	10 15	5.5	600
FM-CT12X150	05297B1215040	12	150	58	40	118	SW19	50	40 45	9	600

Valores característicos

Modelo	Características del producto
Modelo	Momento de rendimiento característico – M_y,k [M_y.k] [Nm]	Parámetro característico de extracción: f_ax,k,90^o [f_ax.k.90°] [N/mm²]	Resistencia a la tracción característica - f_tens,k [f_tens.k] [kN]	Resistencia a la torsión característica - f_tor,k [f_tor.k] [Nm]	Relación de torsión
FM-CT8X120	16.6	5.1	13.6	15.7	>1,5
FM-CT12X150	66.8	7.4	34.1	44.7	>1,5

Valores característicos - Madera GL24h - Tarima de 20 mm

Modelo	Características técnicas - Madera GL24h - Tarima de 20 mm
Modelo	R_v.k [kN]	K_ser [kN/mm]	K_u [kN/mm]
FM-CT8X120	6.6	4.1	2.8
FM-CT12X150	14.8	9.5	6.3
