Conectores

Placas de clavos y conectores de cortante

C11

Crampón para estructura

Los crampones C11 pueden utilizarse para realizar uniones empernadas. Permiten aumentar la capacidad de aplicación de cargas.

Ficha técnica

Marcado CE

Interior

Acero electrocincado

EPD

Clase de servicio 2

Detalles de producto

Características

Materia

Hierro maleable EN-GJMB-351-10 (material n°EN-JM1130) según la norma EN 1562.

Ventajas

Permite desmontar las uniones,
No requiere ningún tipo de mecanizado específico para su instalación.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, ...
Elemento secundario : madera maciza, madera compuesta, madera laminada, acero, ...

Campos de uso

Todo tipo de uniones madera/madera empernadas.

Datos técnicos

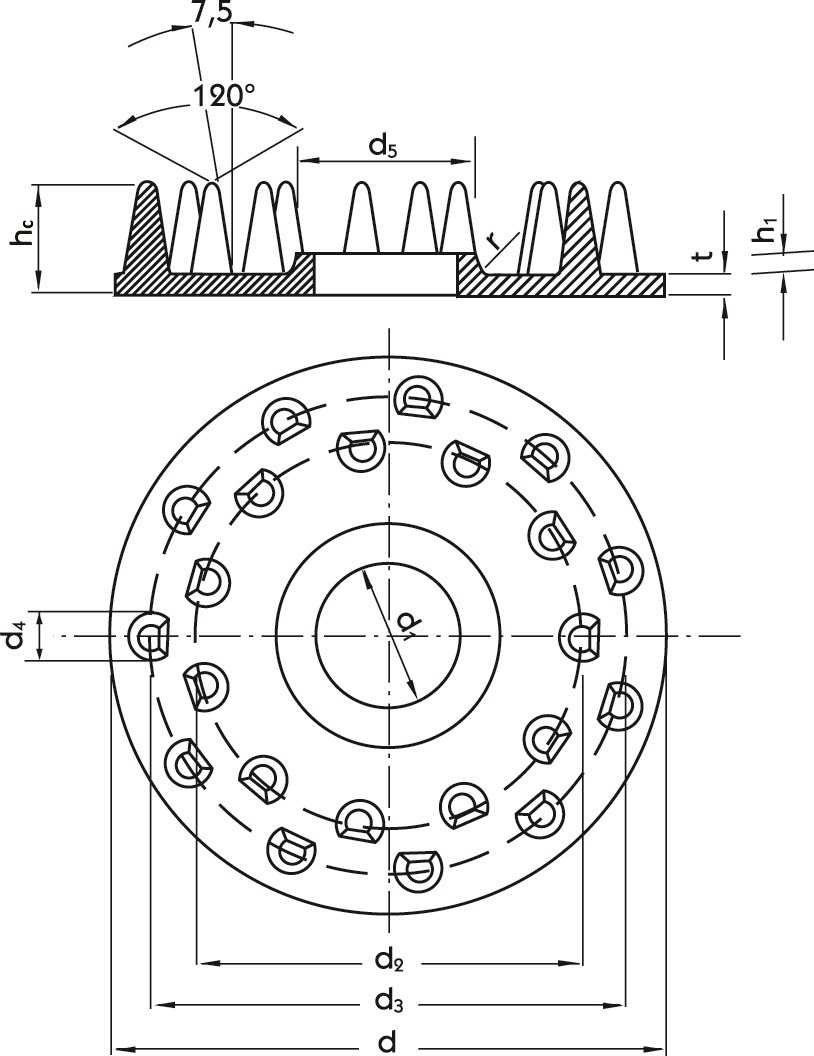

Dimensiones - Forma redonda, dentado simple C11

Dimensiones

Referencia	Dimensiones del crampón[mm]
	Otro	Dimensiones y Valores Característicos[mm]
	Tipo	Espesor[mm]	Ø (2)		Altura
			Exterior	Agujero central	Punta	Total
			dc[mm]	D[mm]	Altura de los dientes[mm]	hc[mm]
C11-50M12-B	C11	3	50	12.5	12	15
C11-65M16-B	C11	3	65	16.5	12	15
C11-80M20-B	C11	3	80	20.5	12	15
C11-95M24-B	C11	3	95	24.5	12	15
C11-115M24-B	C11	3	115	24.5	12	15

Distancias mímimas y Valores característicos

Referencia	Dimensiones del crampón[mm]		Shear connectors capacity
	Otro	Dimensiones y Valores Característicos[mm]	Espesor de la madera[mm]		Distancias mínimas[mm]						Resistencia característica a la cizalladura (resistencia del bulón no incluida)[kN]
	Tipo	db[mm]	H[mm]	t₂[mm]	Distancia entre filas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia entre pernos de una misma fila	Rv.ₖ[kN]
	Tipo	db[mm]	H[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C11-50M12-B	C11	12	36	60	60	100	75	40	40	100	8.8
C11-65M16-B	C11	16	36	60	78	130	98	52	52	130	13.1
C11-80M20-B	C11	20	36	60	96	160	120	64	64	160	17.8
C11-95M24-B	C11	24	36	60	114	190	143	76	76	190	23.1
C11-115M24-B	C11	24	36	60	138	230	173	92	92	230	30.8

Los valores característicos en cizalladura por conector R_v.k está calculada según las distancias mínimas dadas en esta tabla para una clase de madera C24. Este valor se puede aumentar con una distancia a_3,t más alta o una clase de madera más alta (véase coeficientes k₂ y k₃ según EN1995). En el caso de valores de t₁ y t₂ más debiles, referirse a la EN1995. El valor característico de resistencia a la cizalladura de un bulón no está incluido y debe agregarse.

Instalación

Montaje

Fijaciones

Para montar un crampón debe realizarse un refrentado equivalente a su esporse. Sus puntas se clavan con la ayuda de una prensa o una cuña de madera dura y una maza,
Para montar los pernos siempre deben utilizarse dos arandelas (consulte las recomendaciones de espesor y superficiales t1 y t2),
La transmisión de los esfuerzos se realiza del elemento de madera a las puntas y, a continuación, de la placa a la solapa y al perno,
A la hora de realizar uniones madera-madera, la transmisión queda garantizada usando dos crampones. Para las uniones madera-hormigón o madera-acero solo es necesario usar un crampón.

Instalación

Trabaje ambos elementos de madera realizando las perforaciones para el perno.
Empuje los crampones sobre los elementos de madera.
En obra, una los elementos de madera a las pletinas metálicas.
Introduzca el bulón y apriételo.

Certificación

Declaración de prestaciones (DoP)

es-dop-h13-0020-02.pdf

Ver historial

2021-01-15

es-dop-h13-0020-issue-1.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
