Crampones Bulldog

Los crampones Bulldog con dentado simple se utilizan para realizar uniones empernadas. Permiten aumentar la capacidad de aplicación de cargas sobre las uniones.

Ficha técnica

Marcado CE

Exterior

Acero galvanizado

Clase de servicio 3

EPD

Detalles de producto

Imagenes

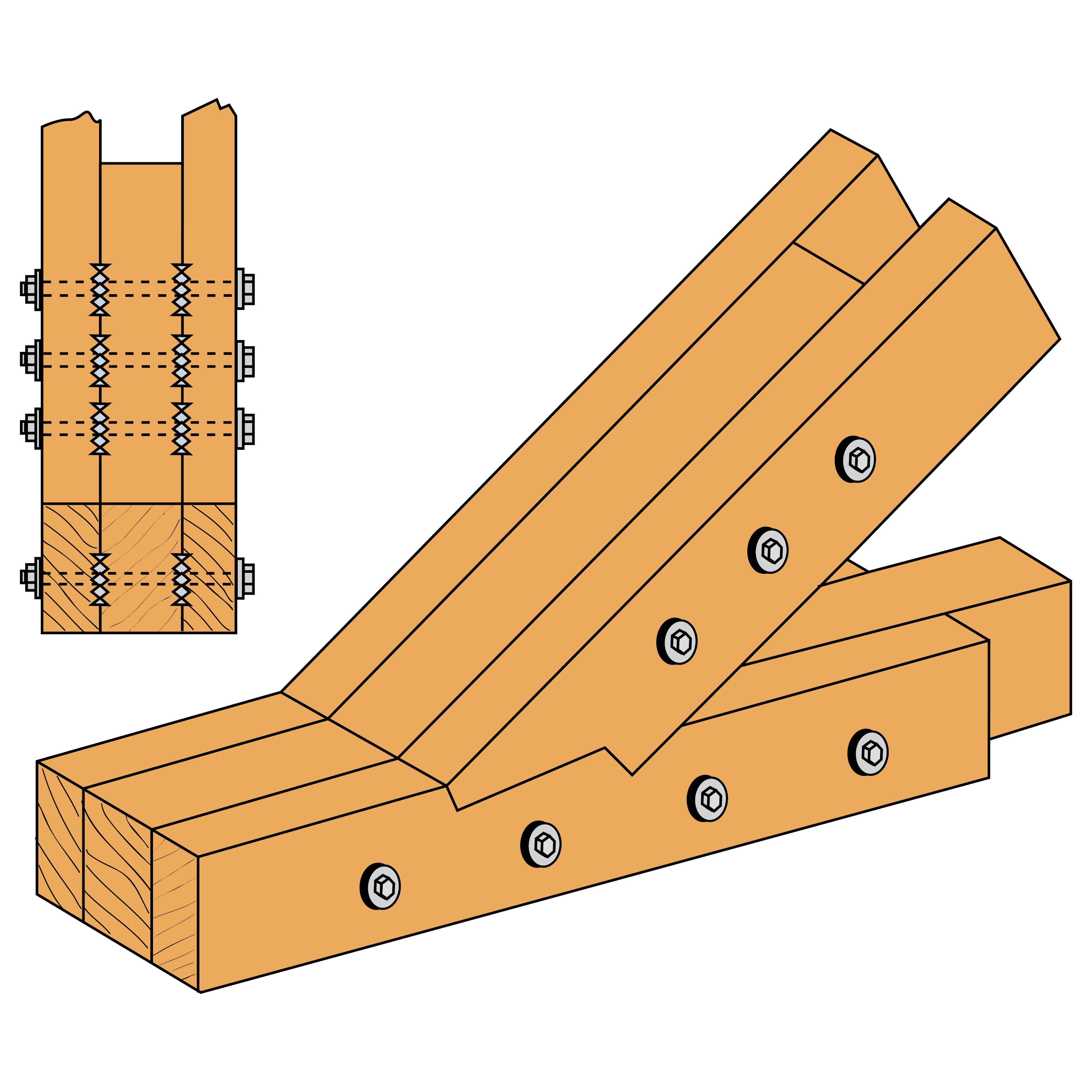

Embarbillado de una armadura.

Características

Materia

Acero de tipo HC340 según la norma EN 10268,
Galvanizado en caliente según la norma NF EN ISO 1461. Los modelos C1 Ø62 y Ø75 mm son disponibles con un acabado AVZ (pregalvanizado de tipo Z275),
Espesor : 1 hasta 1,5 mm.

Ventajas

Se puede utilizar para una unión madera-madera o madera-acero,
Permite desmontar las uniones,
No requiere ningún tipo de mecanizado específico para su instalación,
Mejora los rendimientos de una unión empernada.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada,
Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Corona de pernos para pórticos,
Unión de tirantes metálicos/cerchas, de pilares de hormigón/cerchas o de tirantes,
Todo tipo de uniones madera/madera empernadas.

Datos técnicos

Dimensiones - Forma redonda, dentado simple C2

Dimensiones

Referencia	Dimensiones del crampón[mm]
	Otro	Dimensiones y Valores Característicos[mm]
	Tipo	Espesor[mm]	Ø (2)		Altura
			Exterior	Agujero central	Punta	Total
			dc[mm]	D[mm]	Altura de los dientes[mm]	hc[mm]
C2-50M10G-B	C2	1	50	10.4	5.6	6.6
C2-50M12G-B	C2	1	50	12.4	5.6	6.6
C2-50M16G-B	C2	1	50	16.4	5.6	6.6
C2-50M20G-B	C2	1	50	20.4	5.6	6.6
C2-62M12G	C2	1.2	62	12.4	7.5	8.7
C2-62M12G-B	C2	1.2	62	12.4	7.5	8.7
C2-62M16G-B	C2	1.2	62	16.4	7.5	8.7
C2-62M20G-B	C2	1.2	62	20.4	7.5	8.7
C2-75M12G	C2	1.3	75	12.4	9.2	10.4
C2-75M12G-B	C2	1.3	75	12.4	9.2	10.4
C2-75M16G-B	C2	1.3	75	16.4	9.2	10.4
C2-75M20G-B	C2	1.3	75	20.4	9.2	10.4
C2-95M16G-B	C2	1.4	95	16.4	11.4	12.7
C2-95M20G-B	C2	1.4	95	20.4	11.4	12.7
C2-95M22G-B	C2	1.4	95	22.4	11.4	12.7
C2-95M24G-B	C2	1.4	95	24.4	11.4	12.7
C2-117M20G-B	C2	1.5	117	20.4	14.5	16
C2-117M22G-B	C2	1.5	117	22.4	14.5	16
C2-117M24G-B	C2	1.5	117	24.4	14.5	16

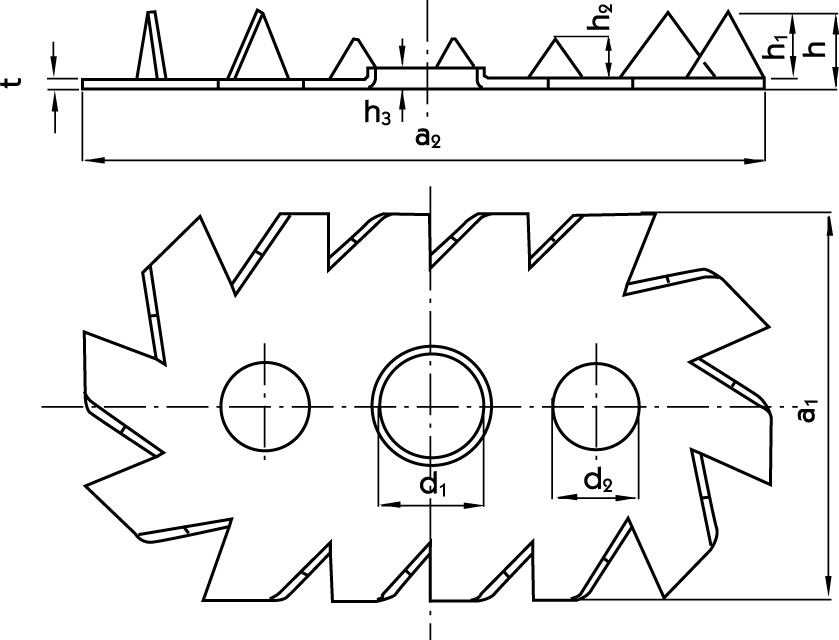

Dimensiones - Forma oval, dentado simple C4

Referencia	Dimensiones del crampón[mm]
	Otro	Dimensiones y Valores Característicos[mm]
	Tipo	Espesor[mm]	a1[mm]	a2[mm]	Ø (2)		Altura
					Agujero central	Agujeros a los lados	Punta	Total
					D[mm]	B[mm]	Altura de los dientes[mm]	hc[mm]
C4-73/130M20G-B	C4	1.5	73	130	20.4	16	13.3	14.8

Distancias mímimas y Valores característicos

Referencia	Dimensiones del crampón[mm]		Shear connectors capacity
	Otro	Dimensiones y Valores Característicos[mm]	Espesor de la madera[mm]		Distancias mínimas[mm]						Resistencia característica a la cizalladura (resistencia del bulón no incluida)[kN]
	Tipo	db[mm]	H[mm]	t₂[mm]	Distancia entre filas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia al extremo sometido a cargas	Distancia al extremo no sometido a cargas	Distancia entre pernos de una misma fila	Rv.ₖ[kN]
	Tipo	db[mm]	H[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C2-50M10G-B	C2	10	17	28	60	75	75	40	30	75	6.4
C2-50M12G-B	C2	12	17	28	60	75	75	40	30	75	6.4
C2-50M16G-B	C2	16	17	28	60	75	75	40	30	75	6.4
C2-50M20G-B	C2	20	17	28	60	75	75	40	30	75	6.4
C2-62M12G	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M12G-B	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M16G-B	C2	16	23	38	75	93	93	50	38	93	8.8
C2-62M20G-B	C2	20	23	38	75	93	93	50	38	93	8.8
C2-75M12G	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M12G-B	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M16G-B	C2	16	28	46	90	113	113	60	45	113	11.7
C2-75M20G-B	C2	20	28	46	90	113	113	60	45	113	11.7
C2-95M16G-B	C2	16	35	57	114	143	143	76	57	143	16.7
C2-95M20G-B	C2	20	35	57	114	143	143	76	57	143	16.7
C2-95M22G-B	C2	22	35	57	114	143	143	76	57	143	16.7
C2-95M24G-B	C2	24	35	57	114	143	143	76	57	143	16.7
C2-117M20G-B	C2	20	44	73	141	176	176	94	71	176	22.8
C2-117M22G-B	C2	22	44	73	141	176	176	94	71	176	22.8
C2-117M24G-B	C2	24	44	73	141	176	176	94	71	176	22.8
C4-73/130M20G-B	C4	20	40	67	117	146	146	78	59	146	17.3

Los valores característicos en cizalladura por plano de cizalladura R_v.k está calculada según las distancias mínimas dadas en esta tabla para una clase de madera C24. Este valor se puede aumentar con una distancia más alta a_3.t o una clase de madera más alta (véase coeficientes k₂ y k₃ según EN1995). Para t₁ o t₂ más debiles, please refer to EN1995. El valor característico de resistencia a la cizalladura de un bulón no está incluido y debe agregarse.

Instalación

Montaje

Instalación

Trabaje ambos elementos de madera realizando las perforaciones para el perno.
Empuje los crampones sobre los elementos de madera.
Introduzca el bulón y apriételo.

Fijaciones

El montaje de los crampones se realiza con una prensa hidráulica o con la ayuda de una cuña de madera y una maza,
El diámetro del agujero interior debe ser idéntico al del perno,
Si los crampones se montan en taller, puede ser necesario utilizar una o dos puntas para sujetarlos durante el transporte.

Certificación

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors
