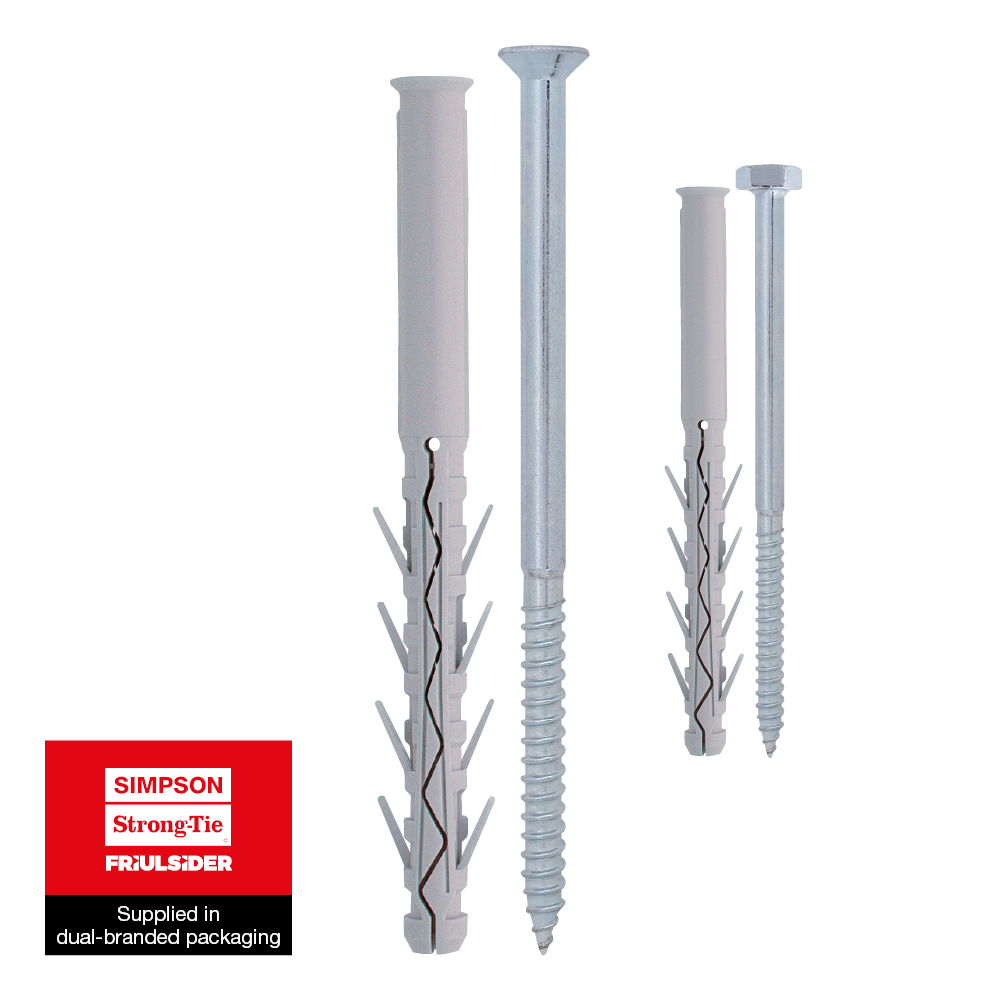

El anclaje de nailon largo de expansión fuerte

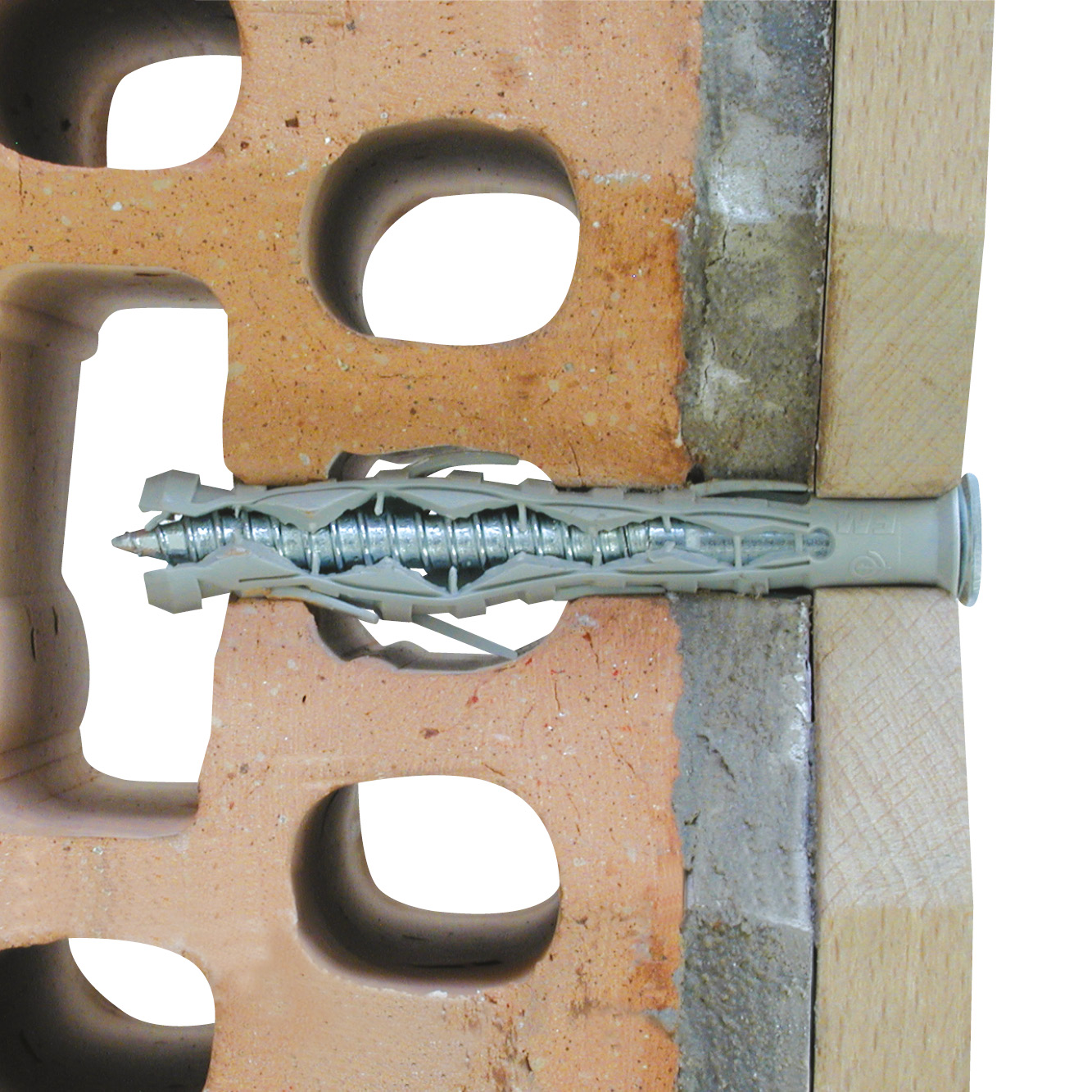

El anclaje de nailon largo TUP sirve para fijar de elementos delgados o gruesos, sobre cualquier tipo de soporte hueco o macizo
El anclaje de nailon largo TUP sirve para fijar de elementos delgados o gruesos, sobre cualquier tipo de soporte hueco o macizo




| Referencia | Dimensiones de las fijaciones de nailon | Datos de instalación de las fijaciones de nailon | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Informacion de producto | Datos de instalación | |||||||||||
| Referencia del producto | Espesor máx. piezas a fijar [tfix].[mm] | Diámetro del tornillo[mm] | Longitud del tornillo [Lv][mm] | Llave SW[mm] | Ctd por caja[pcs] | Ctd por embalaje[mm] | Ø agujero x longitud del anclaje [d0xL].[mm] | Profundidad mínima de perforación [h1][mm] | Profundidad de anclaje nominal [hnom].[mm] | Esp. míni. de soporte [hmin].[mm] | Diametro máx. de la pieza a fijar[mm] | |
| 64101B1008500 | TUP4 | 15 | 7 | 90 | 13 | 100.0 | 500.0 | Ø10x85 | 80 | 70 | 125 | 10 |
| 64101B1010000 | TUP4 | 30 | 7 | 105 | 13 | 50.0 | 500.0 | Ø10x100 | 80 | 70 | 125 | 10 |
| 64101B1011500 | TUP4 | 45 | 7 | 120 | 13 | 50.0 | 500.0 | Ø10x115 | 80 | 70 | 125 | 10 |
| 64101B1013500 | TUP4 | 65 | 7 | 140 | 13 | 50.0 | 250.0 | Ø10x135 | 80 | 70 | 125 | 10 |
| 64101B1016000 | TUP4 | 90 | 7 | 165 | 13 | 50.0 | 250.0 | Ø10x160 | 80 | 70 | 125 | 10 |
| 64101B1213500 | TUP4 | 65 | 10 | 140 | 17 | 25.0 | 250.0 | Ø12x135 | 80 | 70 | 125 | 12 |
| Referencia | Dimensiones de las fijaciones de nailon | Datos de instalación de las fijaciones de nailon | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Informacion de producto | Datos de instalación | |||||||||||
| Referencia del producto | Espesor máx. piezas a fijar [tfix].[mm] | Diámetro del tornillo[mm] | Longitud del tornillo [Lv][mm] | Boquilla | Ctd por caja[pcs] | Ctd por embalaje[mm] | Ø agujero x longitud del anclaje [d0xL].[mm] | Profundidad mínima de perforación [h1][mm] | Profundidad de anclaje nominal [hnom].[mm] | Esp. míni. de soporte [hmin].[mm] | Diametro máx. de la pieza a fijar[mm] | |
| 64103B0808000 | TUP4 | 10 | 5.5 | 85 | T30 | 100.0 | 1000.0 | Ø8x80 | 80 | 70 | 125 | 8 |
| 64103B0810000 | TUP4 | 30 | 5.5 | 105 | T30 | 50.0 | 500.0 | Ø8x100 | 80 | 70 | 125 | 8 |
| 64103B0812000 | TUP4 | 50 | 5.5 | 125 | T30 | 50.0 | 500.0 | Ø8x120 | 80 | 70 | 125 | 8 |
| 64103B1008500 | TUP4 | 15 | 7 | 90 | T40 | 100.0 | 500.0 | Ø10x85 | 80 | 70 | 125 | 10 |
| 64103B1010000 | TUP4 | 30 | 7 | 105 | T40 | 50.0 | 500.0 | Ø10x100 | 80 | 70 | 125 | 10 |
| 64103B1011500 | TUP4 | 45 | 7 | 120 | T40 | 50.0 | 500.0 | Ø10x115 | 80 | 70 | 125 | 10 |
| 64103B1013500 | TUP4 | 65 | 7 | 140 | T40 | 50.0 | 250.0 | Ø10x135 | 80 | 70 | 125 | 10 |
| 64103B1016000 | TUP4 | 90 | 7 | 165 | T40 | 50.0 | 250.0 | Ø10x160 | 80 | 70 | 125 | 10 |
| 64103B1020000 | TUP4 | 130 | 7 | 205 | T40 | 50.0 | 250.0 | Ø10x200 | 80 | 70 | 125 | 10 |
