ABR100PB

Escuadra para estructuras - Acabado negro

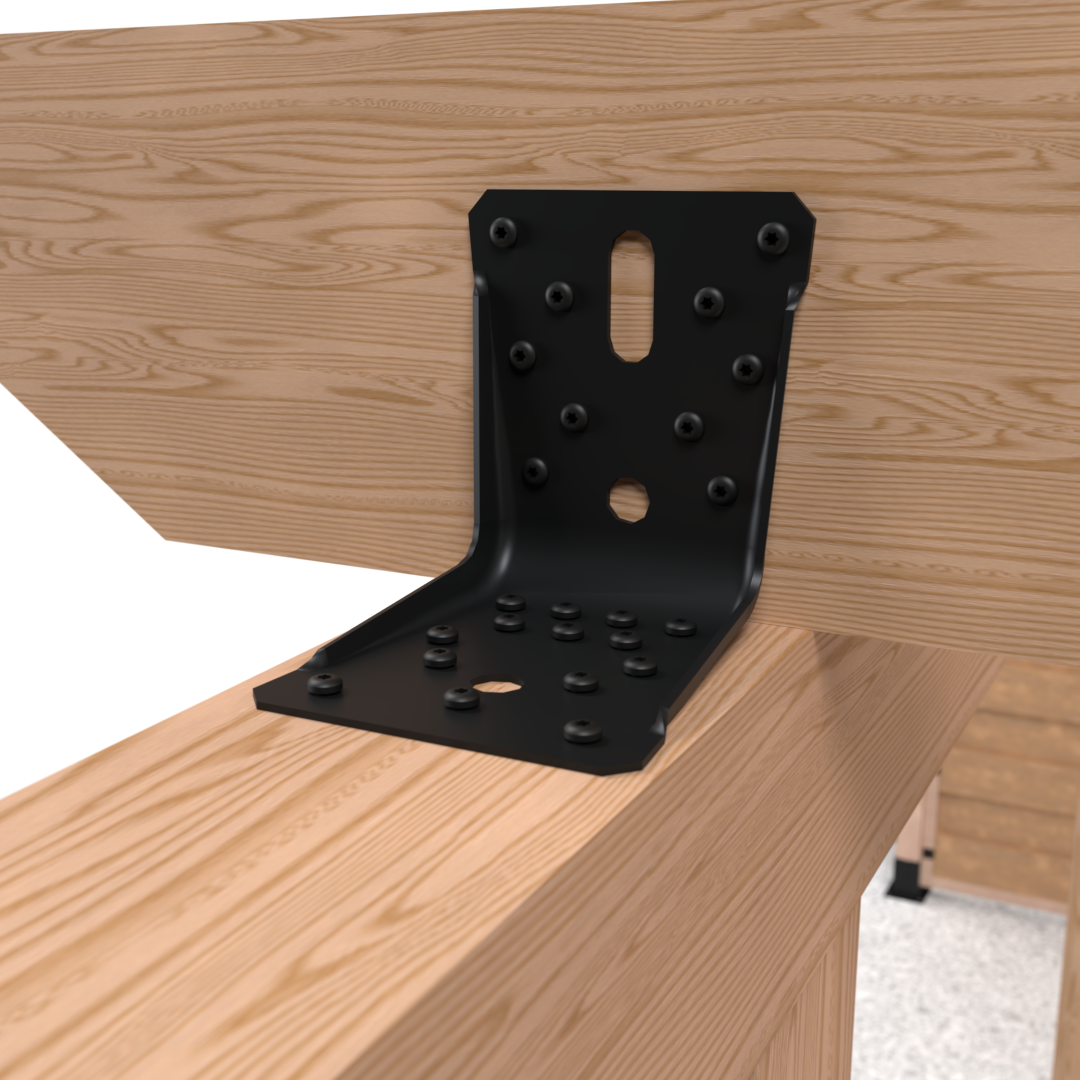

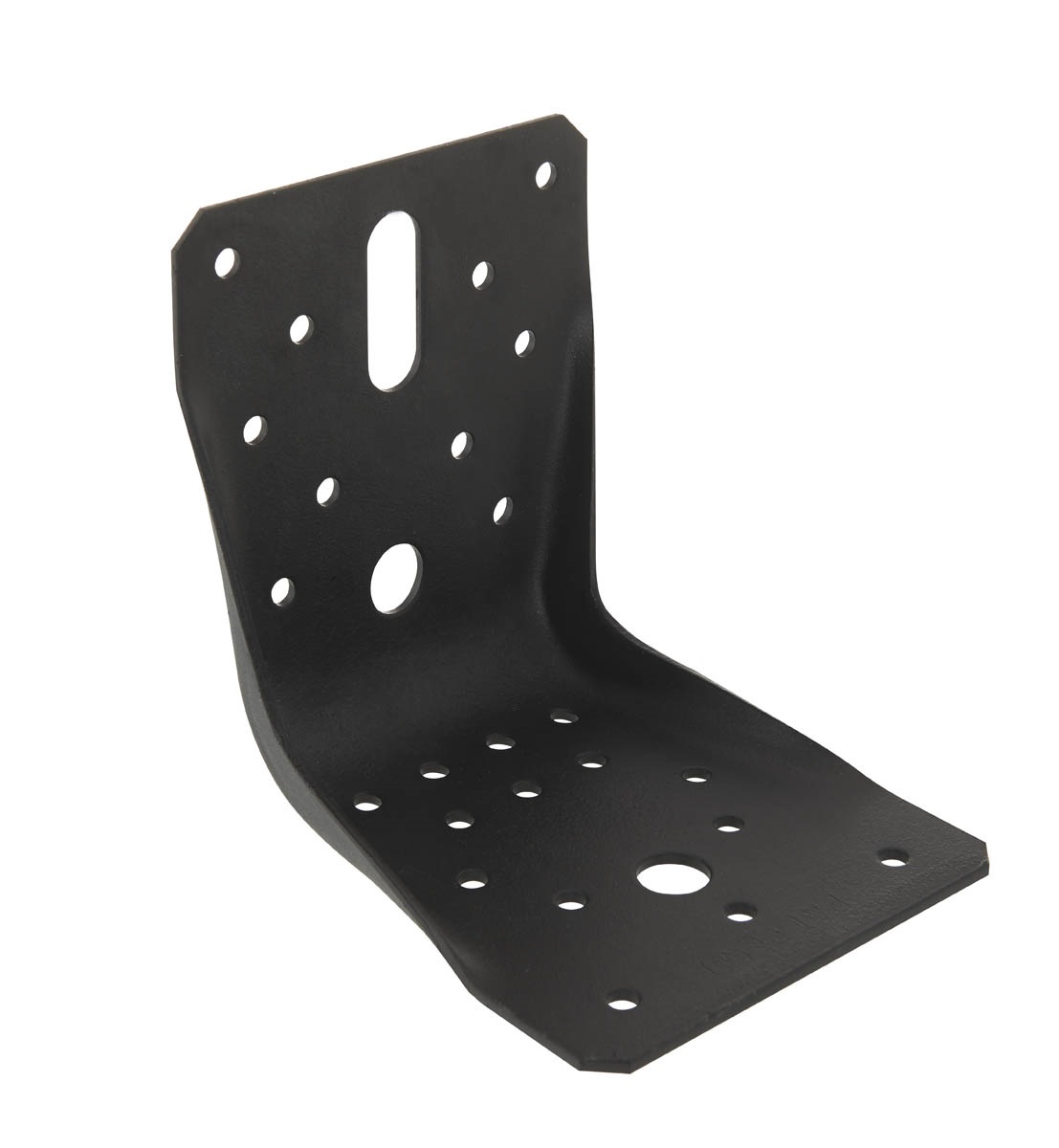

La ABR100PB es una escuadra reforzada negra, diseñada para aplicaciones estructurales sobre madera o sobre un soporte rígido.



Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
Clase de servicio 2
Clase de servicio 2
Acero RAL 9005
Acero RAL 9005
EPD
EPD
Exterior
Exterior
ABR100PB_SSTBP_homepage_FR_fr
ABR100PB_SSTBP_homepage_ES_es
ABR100PB_SSTBP_homepage_NL_nl
ABR100PB_SSTBP_homepage_PT_pt
ABR100PB_SSTBP_homepage_SE_sv
ABR100PB_SSTBP_homepage_FI_fi

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005,
  • Espesor : 2 mm.

Ventajas

  • ​Acabado negro para una gran discreción en la estructura,
  • Alta capacidad de resistencia a la carga,
  • Gran polivalencia de uso.

Aplicaciones

Soporte

• Elemento principal : madera maciza, madera laminada, hormigón, ...
• Elemento secundario : madera maciza, madera laminada, madera compuesta, armaduras triangulares, materiales perfilados, ...



Campos de aplicación

  • Fijación de cobertizos, garajes abiertos,
  • Fijación de cabrios, consolas, soleras,
  • Estructuras exteriores,
  • Estructuras de jardín, ...

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros Ala BAgujeros Ala C
Peso[kg]A[mm]B[mm]C[mm]Esp.[mm]Puntas o tornillosBulonesOblongoPuntas o tornillosBulones
ABR100PB0.2690100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

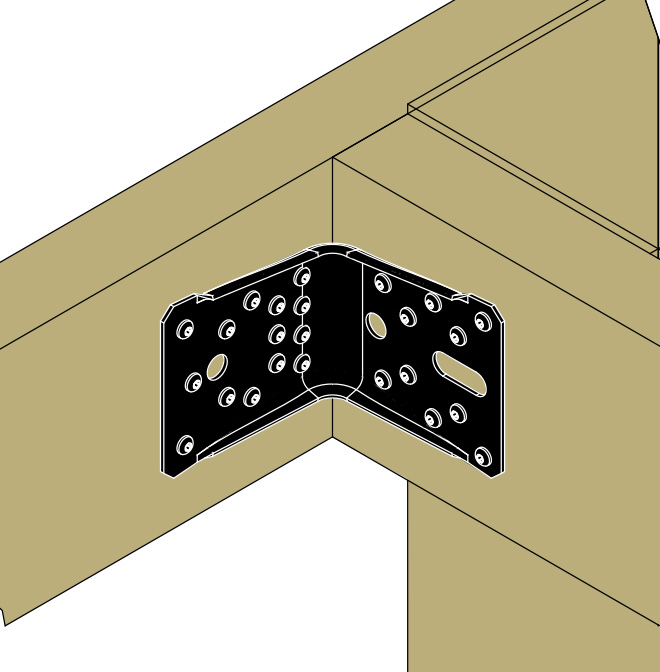

Unión madera/madera tipo viga/viga - Unión con 2 escuadras

ReferenciaCapacidad del entablado
Valores Característicos - Madera sobre madera
FijacionesValores Característicos[kN]
Ala BAla CR₁,ₖR4/5,kR2/3,k
CdadTipoCdadTipoCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB14.0CSA5,0x35PB11.74.212.8

Unión madera/hormigón tipo viga/hormigón - Unión con 2 escuadras

ReferenciaCapacidad del entablado
Valores Característicos - Madera sobre hormigón
FijacionesValores Característicos[kN]
Ala BAla CR2/3,kR₁,ₖR4/5,k
CdadTipoCdadTipoCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB1.0WA M10-78/58.7min(20,6;21,6/kmod)10.4

Instalación

Montaje

Fijaciones

Sobre madera :

  • Tornillos CSA5.0x35PB,
  • Bulones, ...

Sobre soporte rígido :
Elemento de soporto de hormigón :

  • Anclaje mecánico : pasador WA M10-78/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Elemento de soporte de mampostería hueca :

  • Anclaje mecánico : anclaje FPNH 10-135/65,
  • Anclaje químico : resina AT-HP o POLY-GPG + varilla roscada LMAS M10-120/25 + tamiz SH M16-130.

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
  4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.

Descargas

  • Design Series

    Design Series

    Simpson Strong-Tie® pone a su disposición la gama de conectores «Design Series». Gracias a su elegancia y a un acabado en pintura en polvo de color negro de lo más selecto, estos conectores ofrecen un resultado impecable para los proyectos de exterior aseguran años de protección frente a las inclemencias del tiempo.
