SAEPB

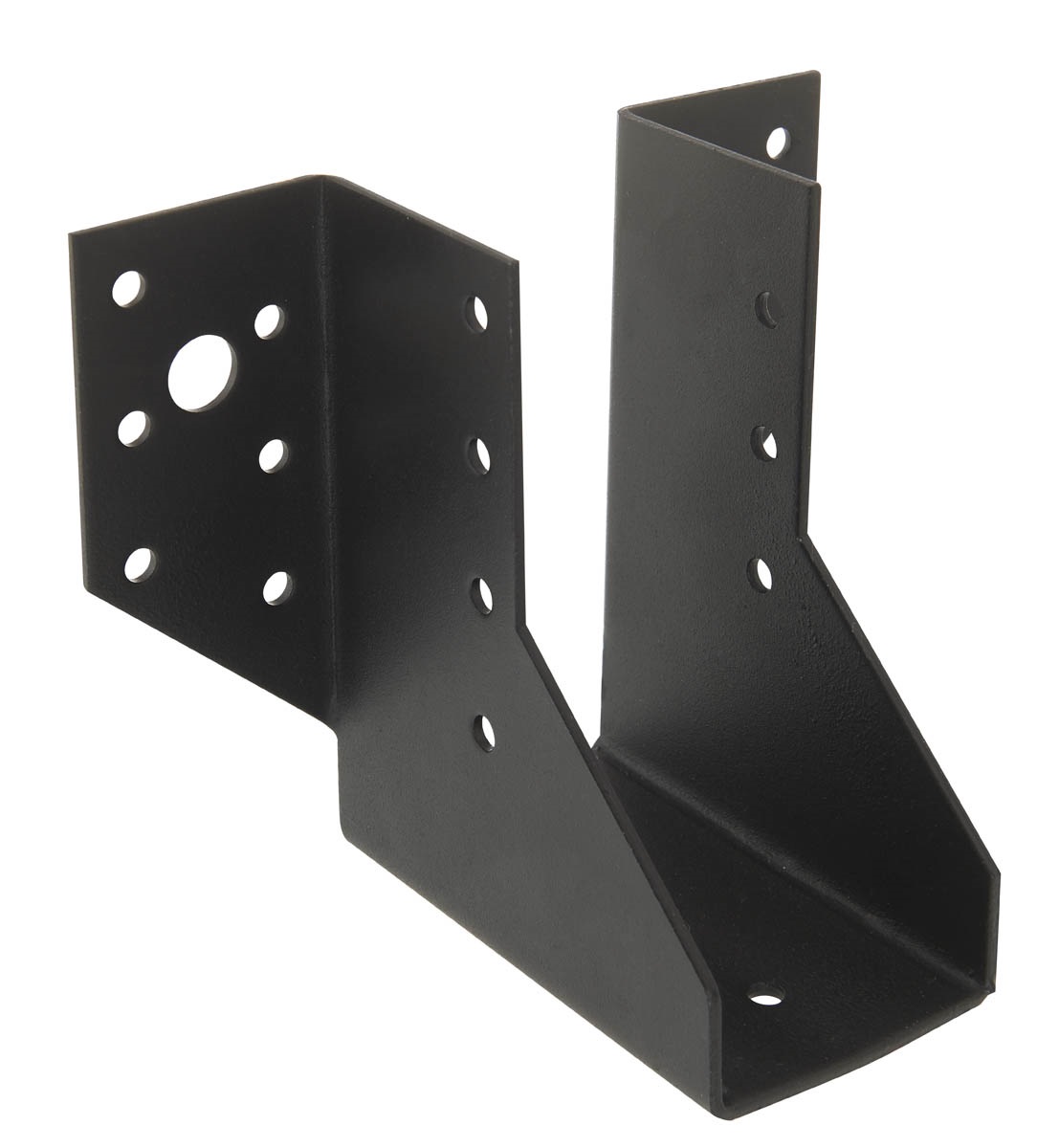

Estribo con alas exteriores - Acabado negro

El estribo con alas exteriores negro SAEPB es la versión pintada de negro del modelo SAE, que se ha impuesto en el sector de la construccíon desde hace ya algunos años. Su utilización permite dar respuesta a una gran variedad de instalaciones. Consigue uniones discretas, estéticas, sin necesidad de realizar un mecanizado específico, y mejora la fiabilidad de las estructuras.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Exterior

Acero RAL 9005

Detalles de producto

Imagenes

C_SAE_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Acabado de pintura en polvo Poliéster Arquitectura RAL9005,
Espesor 2 mm.

Ventajas

Acabado negro para una gran discreción en la estructura,
Compatible con los tornillos CSA5.0x35PB negros,
Instalación rápida y sencilla.

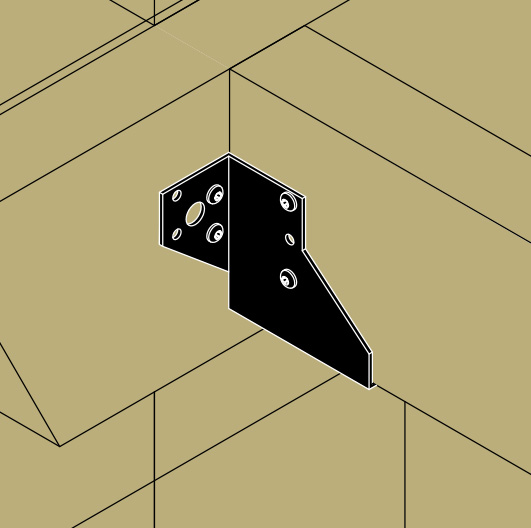

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada, acero o hormigón, ...
Elemento secundario : madera maciza, madera compuesta, madera laminada, ...

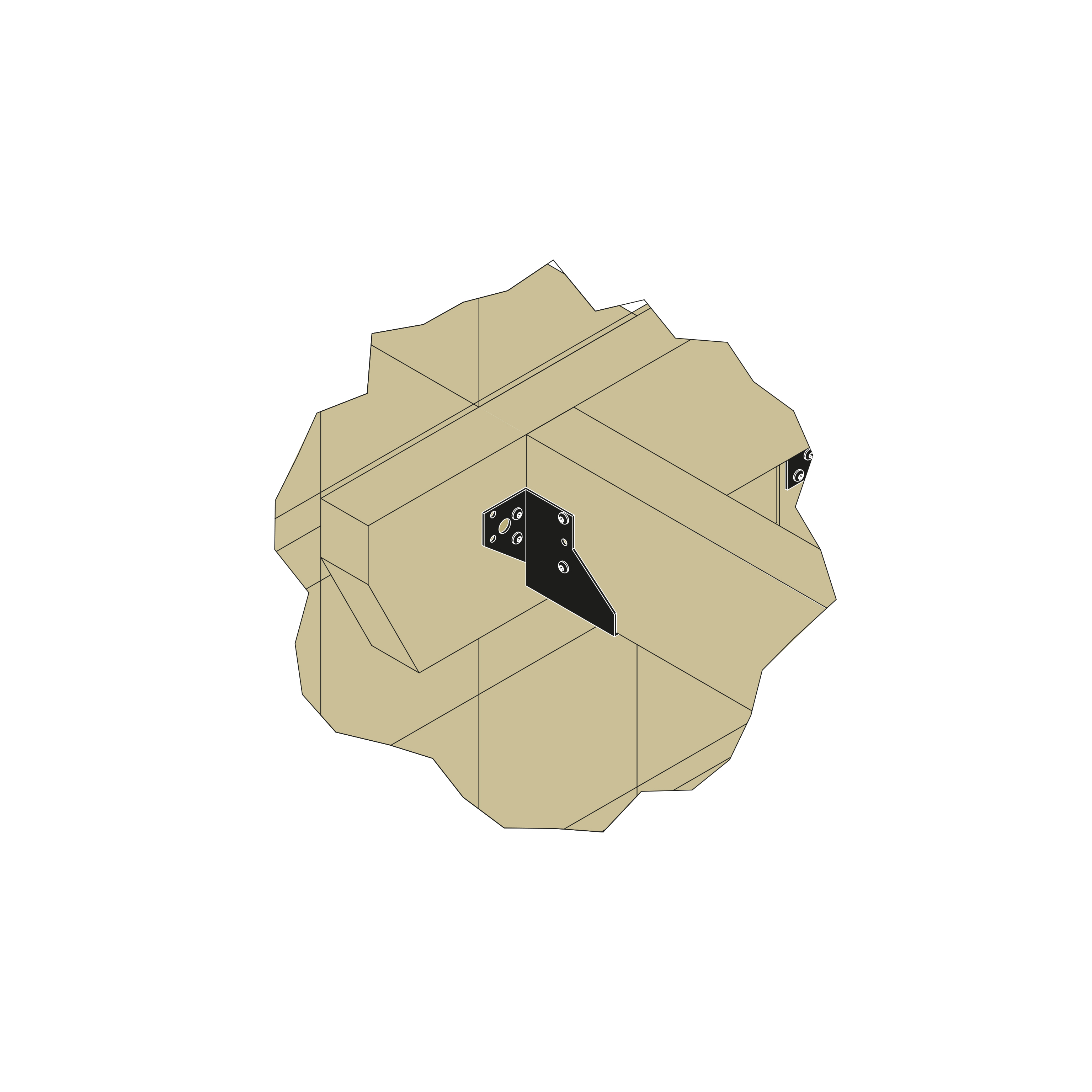

Campos de aplicación

Vigas, correas,
Vigas planas y montantes de revestimientos,
Apoyos de cabrios,
Refuerzo de uniones existentes, ...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones viga [mm]				Dimensiones [mm]						Agujeros en el soporte		Agujeros en la viga
	Anchura		Altura		A	B	C	D	F	t	Ø5	Ø13	Ø5
	Mín.	Máx.	Mín.	Máx.	A	B	C	D	F	t	Ø5	Ø13	Ø5
SAE200/46/2PB	44	46	92	116	46	77	84	41.5	86	2	8	2	5
SAE250/46/2PB	44	46	112	153	46	102	84	41.5	86	2	12	2	7

Valeurs Caractéristiques - Viga sobre viga - Clavado total

Modelo	Fijaciones		Valores Característicos - Madera C24 [kN]

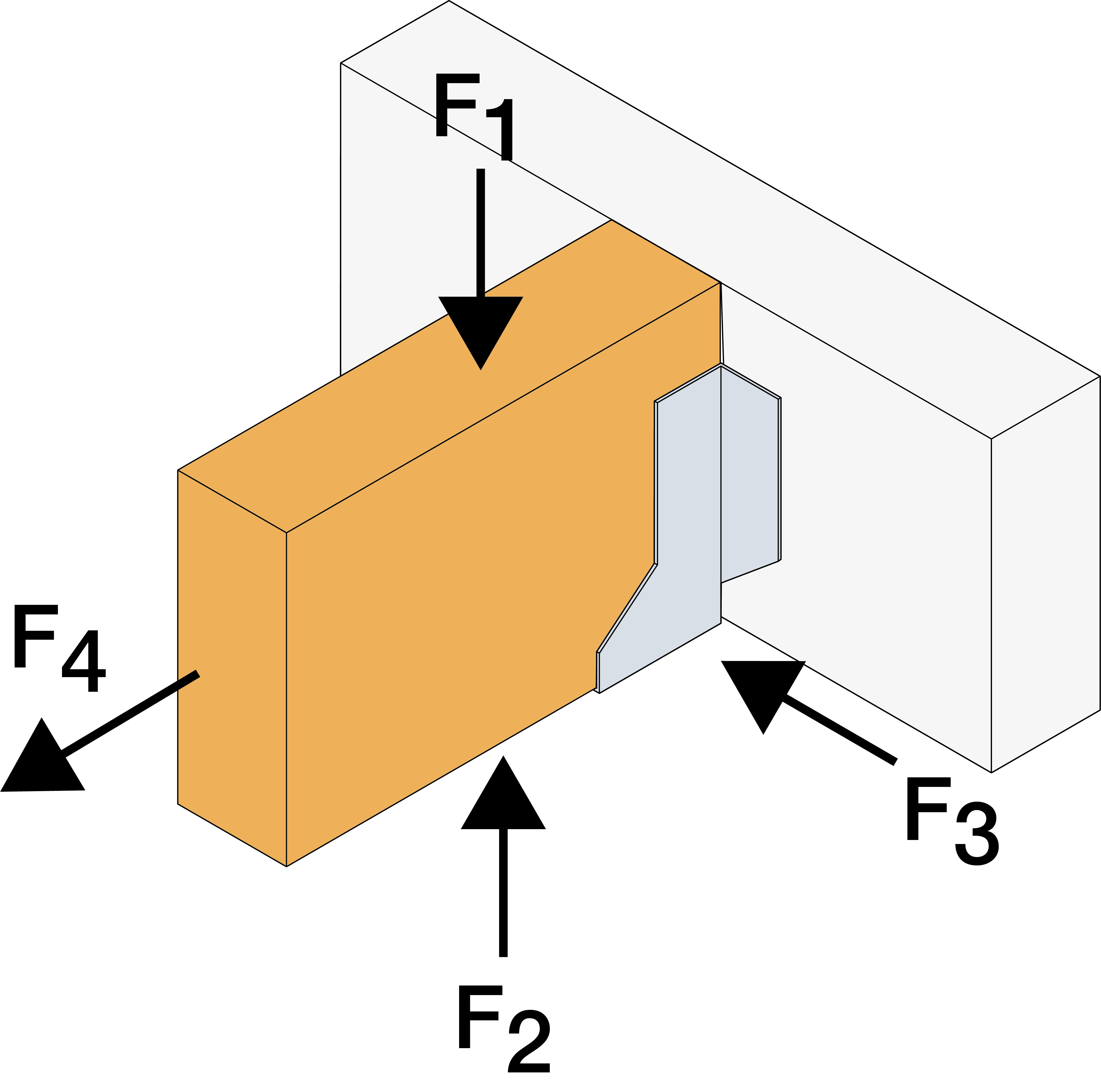

	Soporte	Viga segundaria	R_1.k	R_2.k	R_3.k	R_4.k
	Cdad	Cdad	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB
SAE200/46/2PB	8	5	6.5	4	1	2.9
SAE250/46/2PB	12	7	10.4	7.2	1.7	4.4

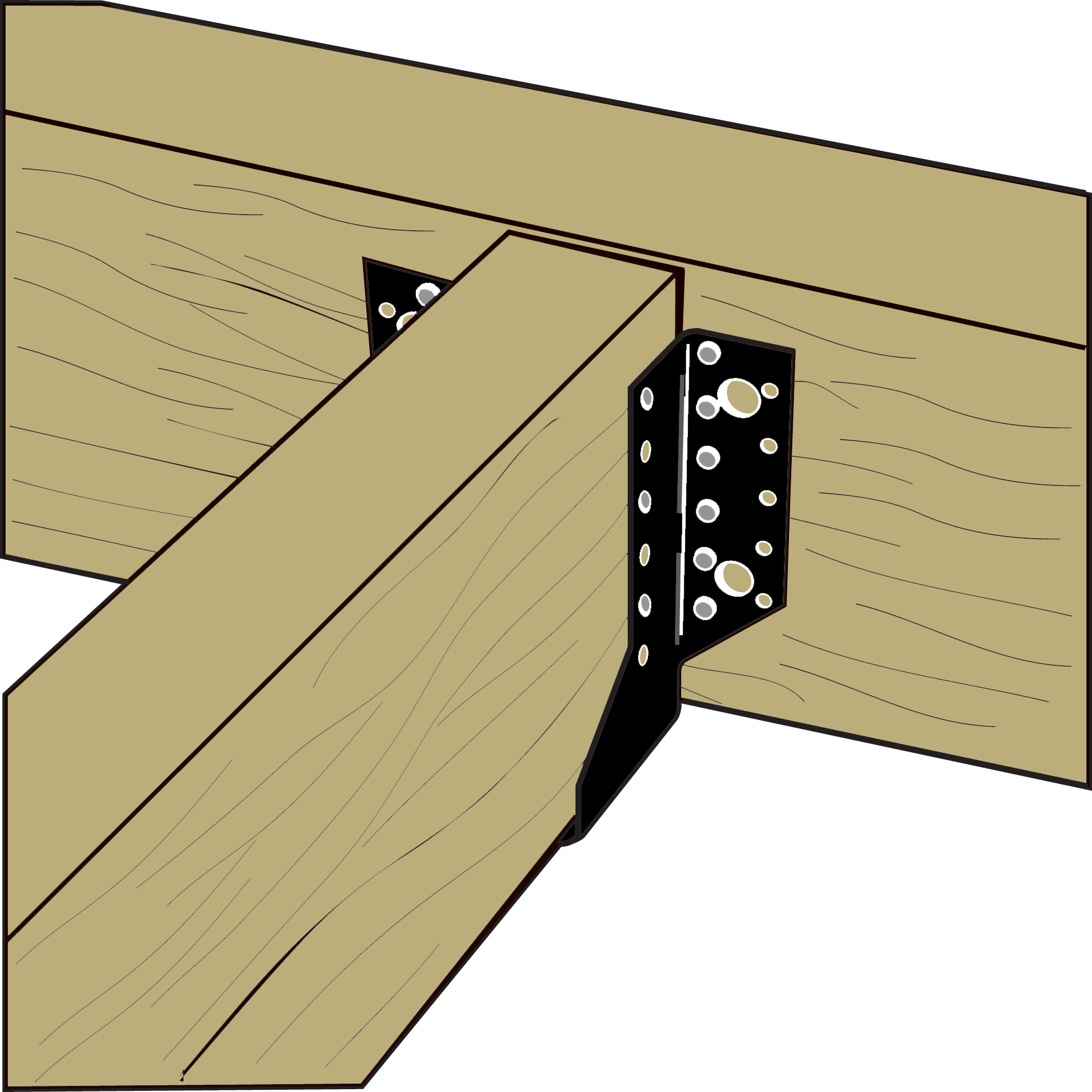

Valores Característicos - Madera sobre madera - Clavado parcial

Modelo	Fijaciones		Valores Característicos - Madera C24 [kN]
	Soporte	Viga segundaria	R_1.k	R_2.k	R_3.k	R_4.k
	Cdad	Cdad	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB
SAE200/46/2PB	4	4	3.9	2.1	0.5	1.5
SAE250/46/2PB	6	4	6.3	2.9	0.9	2.2

Los valores indicados en la tabla más arriba son válidos para la aplicación viga sobre viga y viga sobre pilar, siempre que se respeten las plantillas de clavado parciales específicas para cada configuración indicadas en nuestro ETE-06/0270 página 17.

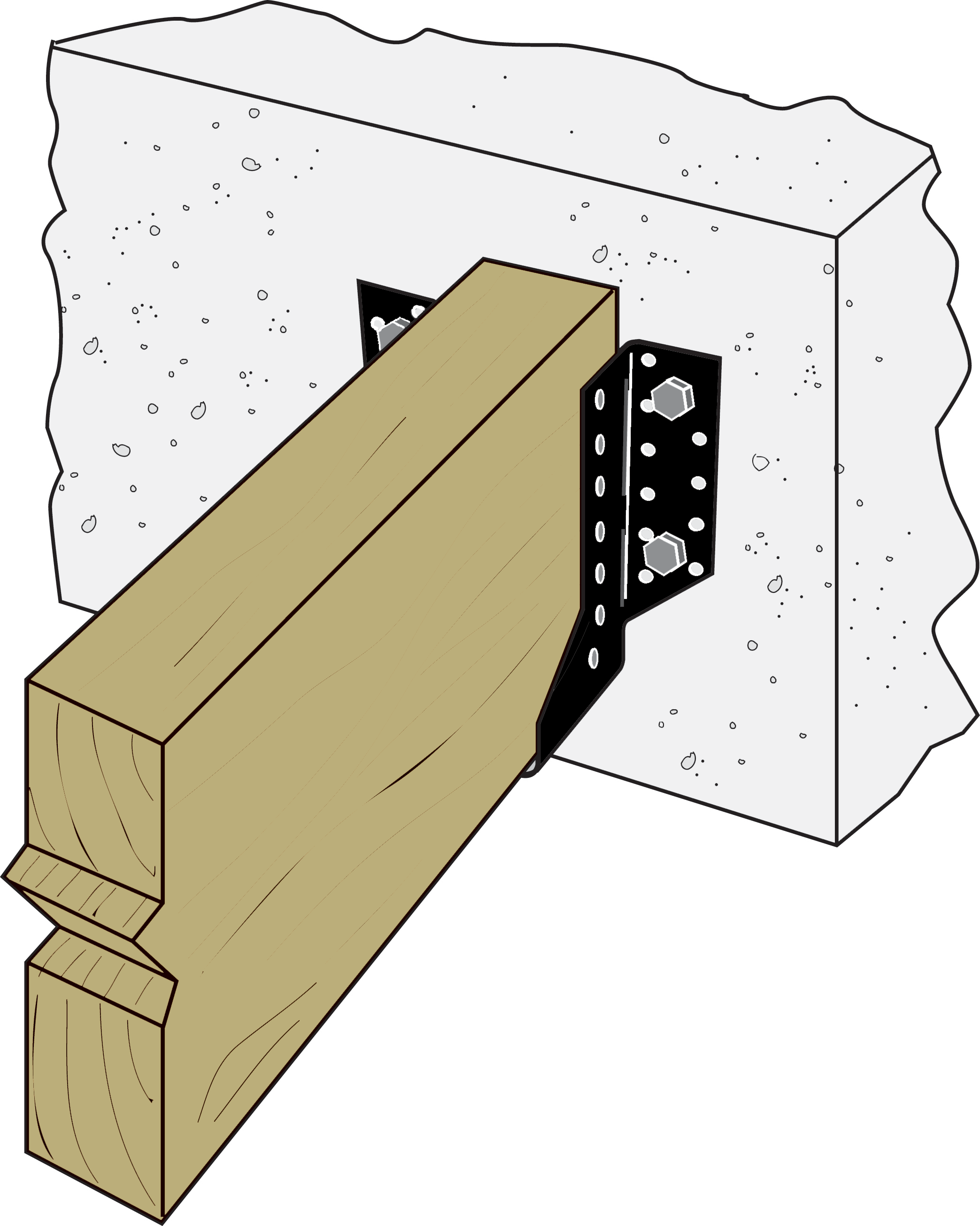

Valeurs Caractéristiques - Viga sobre soporte rígido

Modelo	Fijaciones				Valores Característicos - Madera C24 [kN]
	Soporte		Viga segundaria		R_1.k	R_2.k	R_3.k	R_4.k
	Cdad	Tipo	Cdad	Tipo	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB	CSA5.0x35PB
SAE200/46/2PB	2	Ø10*	5	CSA**	12.8	9.2	2.8	5
SAE250/46/2PB	2	Ø10*	7	CSA**	16.5	12.8	3.8	5

* Consultar la gama de anclajes Strong-Tie de Simpson para encontrar el producto adecuado. Las soluciones de anclajes típicas dependen del tipo de hormigón, la distancia entre ejes y las distancias a los bordes. Los valores dados en esta tabla se dan para una instalación en la losa completa. Para cualquier otro requisito de instalación (cerca de los bordes...), el diseñador debe verificar los anclajes por separado (nuestro software gratuito Anchor Designer está disponible en nuestra página web).

** Tornillo negro CSA5,0x35PB

Instalación

Montaje

Fijaciones

Sobre el elemento secundario :

Tornillos CSA5.0x35PB

Sobre el elemento principal :
Elemento de soporte de madera :

Tornillos CSA5.0x35PB

Elemento de soporte de acero :

Pernos Ø10 mm

Elemento de soporte de hormigón :

Anclaje mecánico : pasador WA M10-78/5
Anclaje químico : resina AT-HP con varilla roscada LMAS M10-120/25

Elemento de soporte de mampostería hueca :

Resina AT-HP o POLY-GP + varilla roscada LMAS M10-120/25 + tamiz SH M16-130

Instalación

Sobre madera :

Dibujar la ubicación de la viga segundaria en el soporte,
Presentar en estribo y prefijar las alas de cada lado,
Ajustar el estribo con respecto al trazo: el estribo debe estar ligeramente más abierto en la parte superior comparado con la parte inferior, para facilitar la instalación de la viga segundaria,
Finalizar la fijación en cada ala,
Presentar la viga segundaria en el estribo y fíjarla con atornillado parcial o total.

Sobre hormigón :

Método 1 : Dibujar la ubicación de los agujeros aplicando el estribo en el hormigón,
Método 2 : Dibujar la ubicación de la viga soportada en el soporte, presentar el estribo y notar los centros de los agujeros,
Perforar el soporte de hormigón con una broca adecuada,
Presentar el estribo y fíjarlo en el soporte con anclajes,
Presentar la viga soportada en el estribo antes de fijarla.
