Estribo oculto
Los estos estribos con alma interior BT4 actúan como conexión invisible entre las vigas segundarias y las vigas principales o postes.





Detalles de producto
Características
Materia
- Acero S250GD + Z275 según EN 10346,
- Espesor 3 mm.
Ventajas
- Instalación fácil y segura,
- Le permite crear uniones con pendiente hasta 45°,
- Cumple con el Eurocódigo 5 referente a la resistencia al fuego.
Aplicaciones
Soporte
- Elemento principal: madera maciza, madera laminada, madera compuesta...
- Elemento secundario: madera maciza, madera laminada, madera compuesta...
Campos de aplicación
- Vigas,
- Correas,
- Vigas principales...
Datos técnicos
Dimensiones
| Referencia | Dimensiones del crampón | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Sección de la madera[mm] | Agujeros soporte[mm] | Agujeros viga[mm] | |||||||
| Cantidad por caja | Peso[kg] | A[mm] | B[mm] | C[mm] | Esp1[mm] | Esp2[mm] | Anchura | Altura[mm] | Redondo | Redondo | |
| Mín.[mm] | Min β=0[mm] | Ø5 | Ø13[mm] | ||||||||
| BT4-90-B | 25.0 | 0.54 | 90 | 106 | 61 | 3 | 6 | 60 | 90 | 16 | 4 (Ø8.5) |
| BT4-120-B | 25.0 | 0.72 | 120 | 106 | 61 | 3 | 6 | 60 | 152 | 20 | 3 |
| BT4-160-B | 20.0 | 0.95 | 160 | 106 | 61 | 3 | 6 | 60 | 192 | 28 | 4 |
HT = Main beam or support
Combined value:
\sum\frac{F_{i,d}} {R_{i,d}}\le1
For angled connections, the resistance must reckon with multiplier.
Valores Característicos - Viga sobre viga
| Referencia | Capacidad del soporte | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Viga sobre viga - Clavado total[kN] | ||||||||||||||||
| Fijaciones | Valores característicos - Madera C24[kN] | |||||||||||||||
| Soporte | Viga segundaria | R1,k (2) | R₂,ₖ | |||||||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de las clavijas[mm] | Longitud de las clavijas[mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| BT4-90-B | 16.0 | CNA4.0x50 | 4.0 | STD8 | 10.8 | 11.8 | 12.9 | 13.7 | 13.7 | 13.7 | 8.1 | 8.9 | 9.7 | 10.3 | 10.3 | 10.3 |
| BT4-120-B | 20.0 | CNA4.0x50 | 3.0 | STD12 | 17.3 | 18.2 | 19.4 | 20.7 | 22.3 | 23.9 | 11.5 | 12.1 | 12.9 | 13.8 | 14.9 | 15.9 |
| BT4-160-B | 28.0 | CNA4.0x50 | 4.0 | STD12 | 28 | 29.5 | 31.2 | 33.3 | 35.7 | 38.2 | 21 | 22.1 | 23.4 | 25 | 26.8 | 28.6 |
La viga debe tener como anchura mínima = longitud de la clavija.
Para las vigas con un pendiente β, los valores se multiplicarán por el coeficiente siguiente:
| β | 0° | 15° | 30° | 45° |
| Coeficiente | 1.0 | 0.95 | 0.9 | 0.85 |
Los valores R2,k están calculados : R2,k = R1,k x (n° de clavijas - 1) / (n° de clavijas).
La clavija superior no se considera para el levantamiento puesto que se coloca en un agujero abierto.
Más información está dada en el ETE.
Valores Característicos - Viga sobre viga - R3.k y R4.k
| Referencia | Capacidad del soporte | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Viga sobre viga - Clavado total[kN] | |||||||||||
| Fijaciones | Valores característicos - Madera C24[kN] | ||||||||||
| Soporte | Viga segundaria | R₄.ₖ[kN] | R₃,ₖ | ||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de las clavijas[mm] | |||||||
| 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| BT4-90-B | 16.0 | CNA4.0x50 | 4.0 | STD8 | 7.8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 |
| BT4-120-B | 20.0 | CNA4.0x50 | 3.0 | STD12 | 9.8 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 |
| BT4-160-B | 28.0 | CNA4.0x50 | 4.0 | STD12 | 13.7 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 |
La viga debe tener como anchura mínima = longitud de la clavija.
Los valores R4,k están dados para todas las longitudes de clavijas.
Valores Característicos - Viga sobre pilar
| Referencia | Capacidad del soporte | Dimensiones del crampón | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Viga sobre pilar - Clavado parcial | Dimensiones del soporte[mm] | ||||||||||||||||
| Fijaciones | Valores característicos - Madera C24[kN] | Anchura pilar | |||||||||||||||
| Soporte | Viga segundaria | R₁,ₖ | R₂,ₖ | Mín.[mm] | |||||||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de las clavijas[mm] | Longitud de las clavijas[mm] | ||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| BT4-90-B | 8.0 | CNA4.0x50 | 4.0 | STD8 | 9 | 9.9 | 10.9 | 11.6 | 11.6 | 11.6 | 6.8 | 7.4 | 8.2 | 8.7 | 8.7 | 8.7 | 86 |
| BT4-120-B | 12.0 | CNA4.0x50 | 3.0 | STD12 | 14.6 | 15.5 | 16.6 | 17.9 | 19.4 | 20.7 | 9.7 | 10.3 | 11.1 | 11.9 | 12.9 | 13.8 | 86 |
| BT4-160-B | 16.0 | CNA4.0x50 | 4.0 | STD12 | 22.9 | 24.4 | 26 | 27.9 | 30 | 32 | 17.2 | 18.3 | 19.5 | 20.9 | 22.5 | 24 | 86 |
La viga debe tener como anchura mínima = longitud de la clavija.
Para las vigas con un pendiente β, los valores se multiplicarán por el coeficiente siguiente:
| β | 0° | 15° | 30° | 45° |
| Coeficiente | 1.0 | 0.95 | 0.9 | 0.85 |
Los valores indicados en esta tabla también son válidos para un clavado parcial madera sobre madera.
Los valores R2,k están calculados : R2,k = R1,k x (n° de clavijas - 1) / (n° de clavijas).
La clavija superior no se considera para el levantamiento puesto que se coloca en un agujero abierto.
Más información está dada en el ETE.
Valores Característicos - Viga sobre pilar - R3.k y R4.k
| Referencia | Capacidad del soporte | Dimensiones del crampón | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valores característicos - Viga sobre pilar - Clavado parcial | Dimensiones del soporte[mm] | |||||||||||
| Fijaciones | Valores característicos - Madera C24[kN] | Anchura pilar | ||||||||||
| Soporte | Viga segundaria | R₄.ₖ[kN] | R₃,ₖ | Mín.[mm] | ||||||||
| Cdad | Tipo | Cdad | Tipo | Longitud de las clavijas[mm] | ||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||||
| BT4-90-B | 8.0 | CNA4.0x50 | 4.0 | STD8 | 3.9 | 1.5 | 1.9 | 2.3 | 2.7 | 2.7 | 2.7 | 86 |
| BT4-120-B | 12.0 | CNA4.0x50 | 3.0 | STD12 | 5.9 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 | 86 |
| BT4-160-B | 16.0 | CNA4.0x50 | 4.0 | STD12 | 7.8 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 | 86 |
La viga debe tener como anchura mínima = longitud de la clavija.
Los valores R4.k están dados para todas las longitudes de clavijas.
Instalación
Montaje
Fijaciones

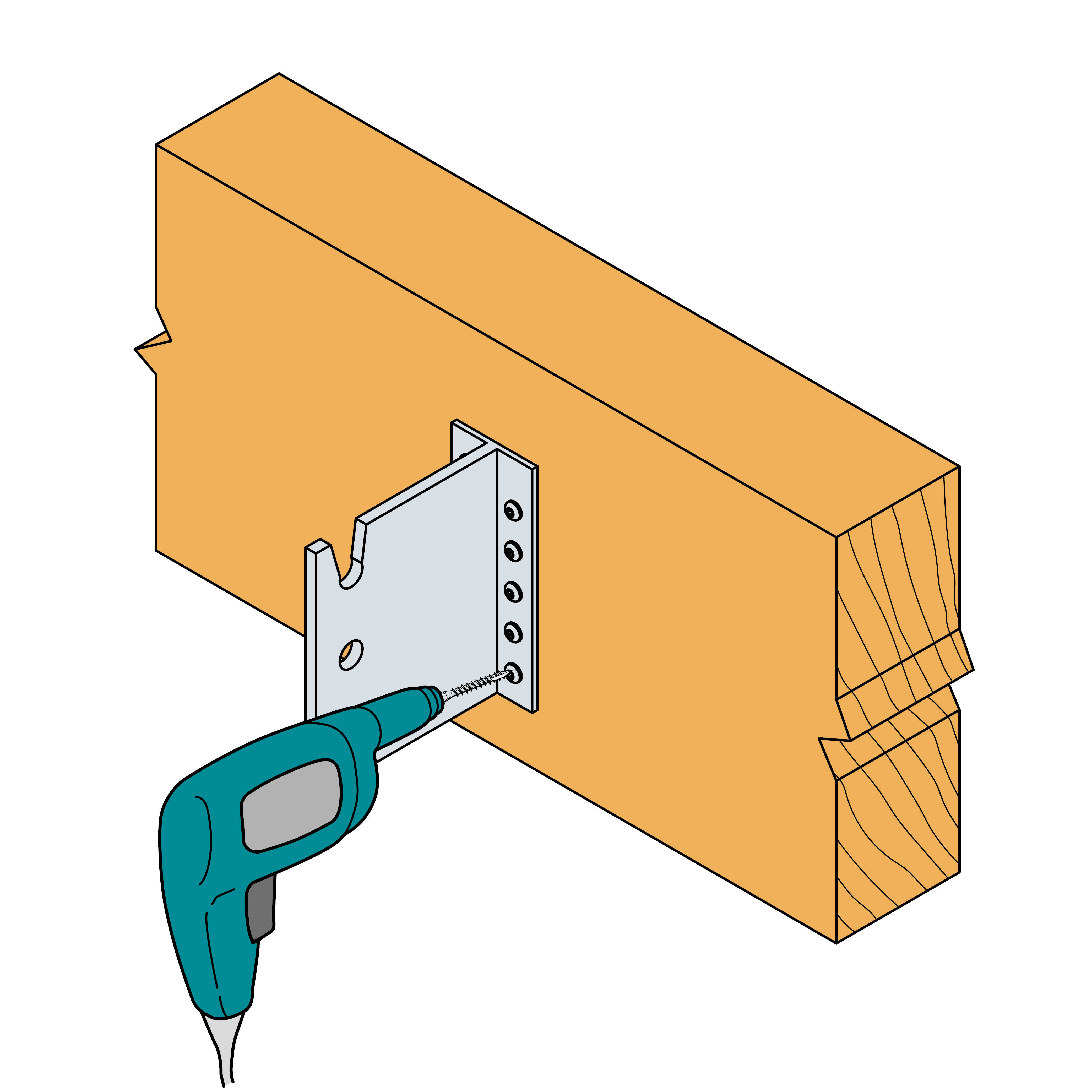

- Puntas anilladas CNA4.0,
- Tornillos CSA5.0,
- Clavijas STD Ø8 mm o Ø12 mm según el modelo.

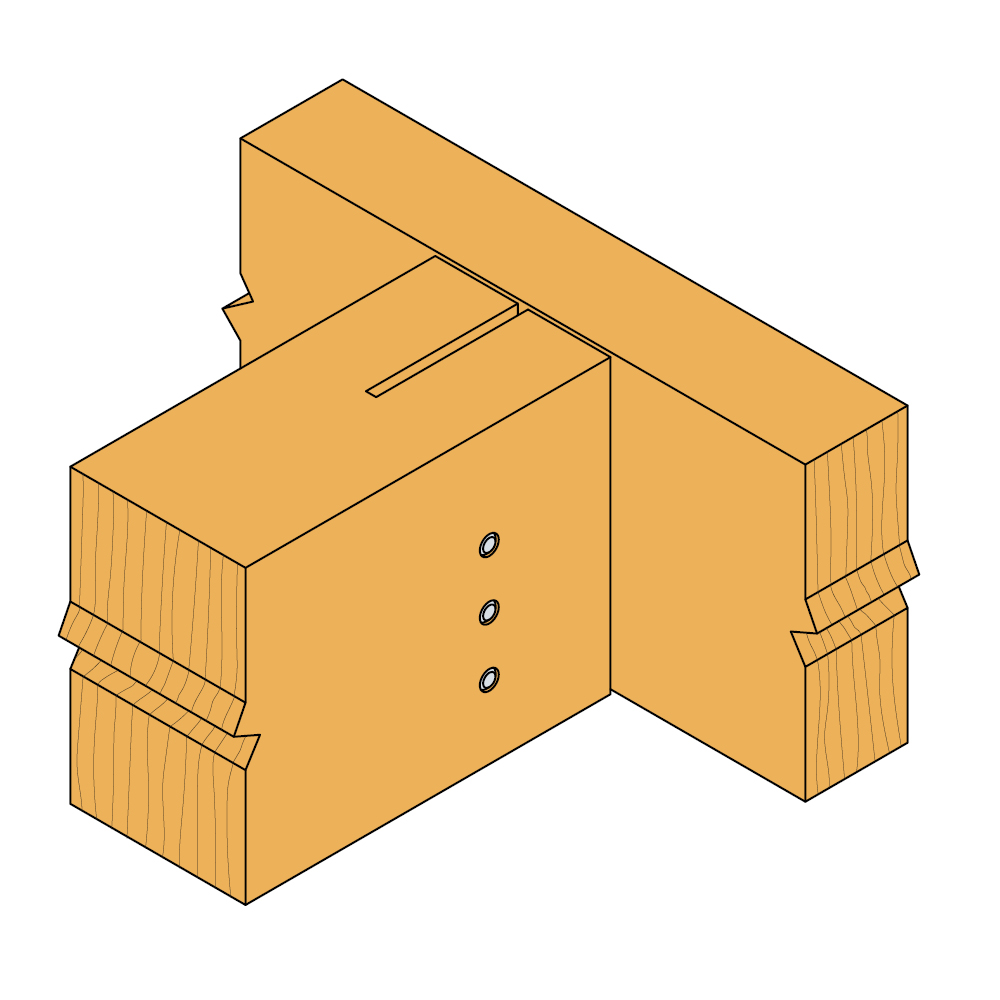

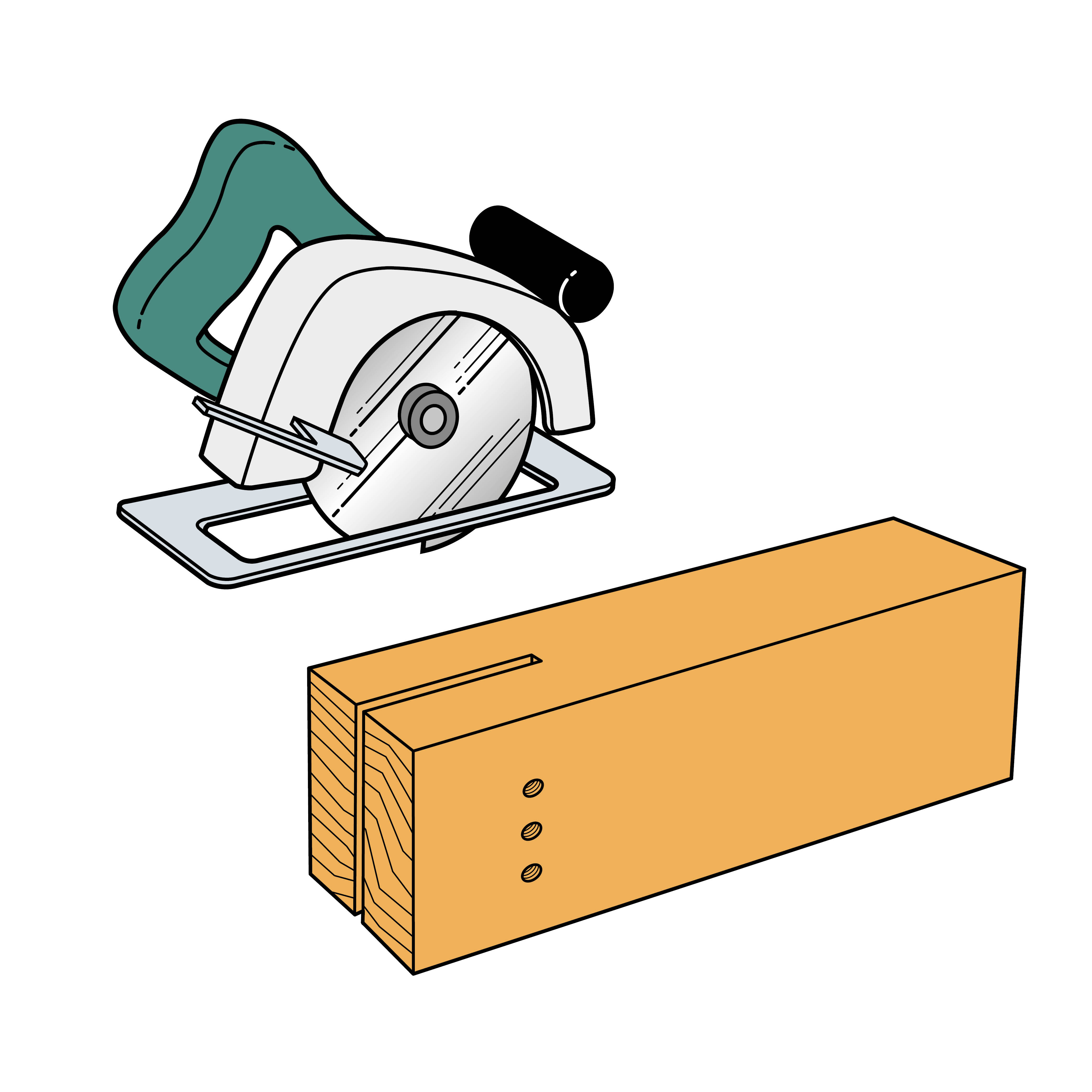

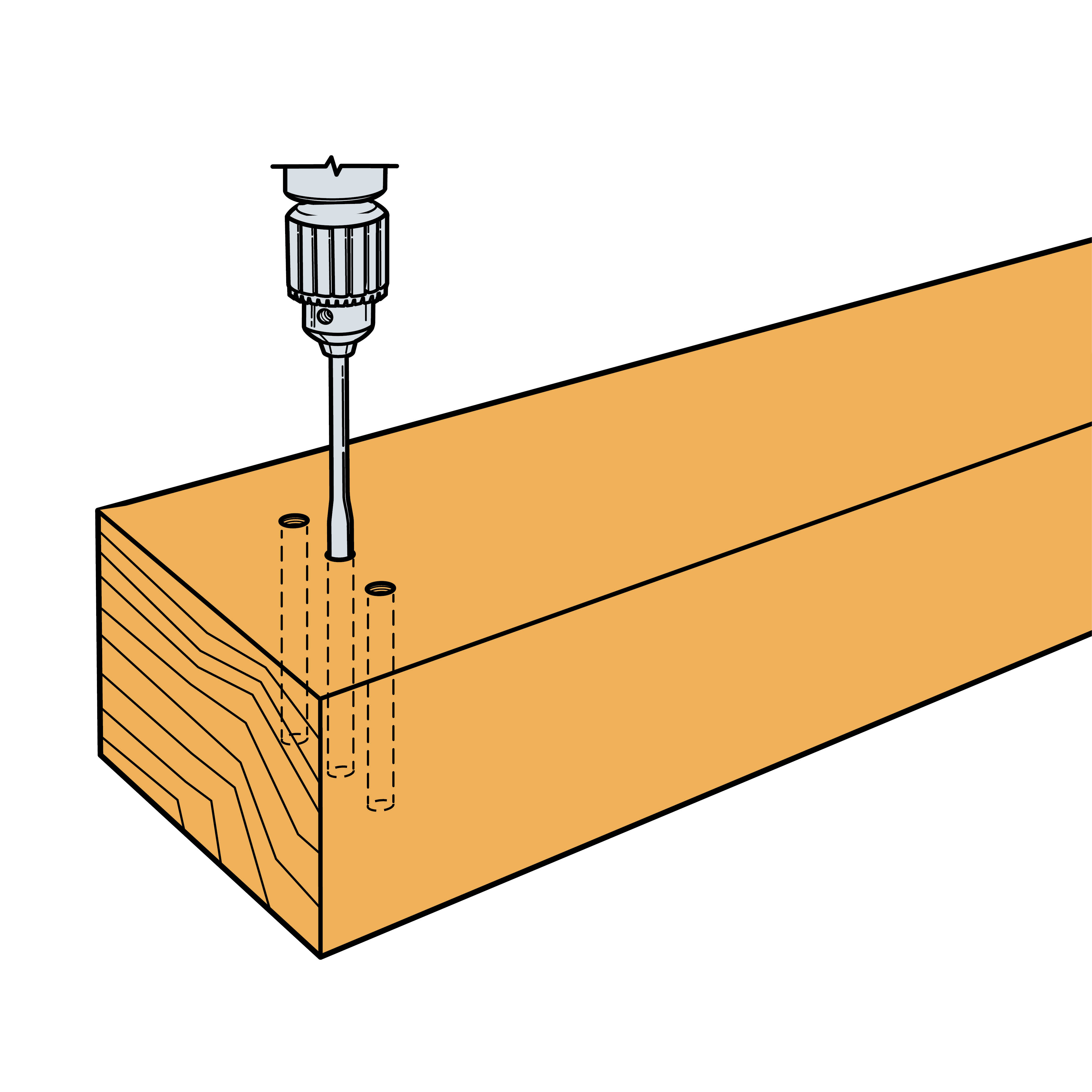

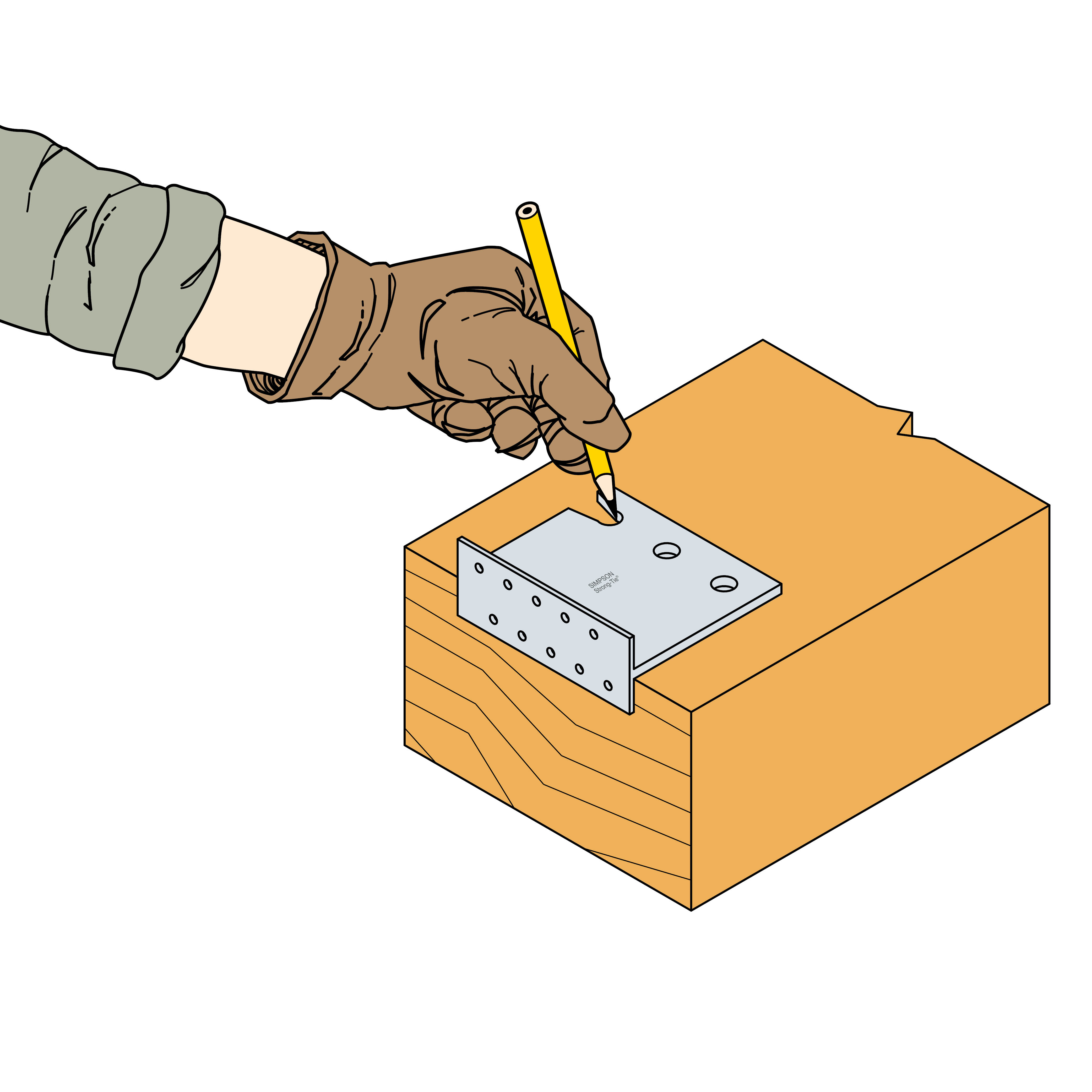

Instalación

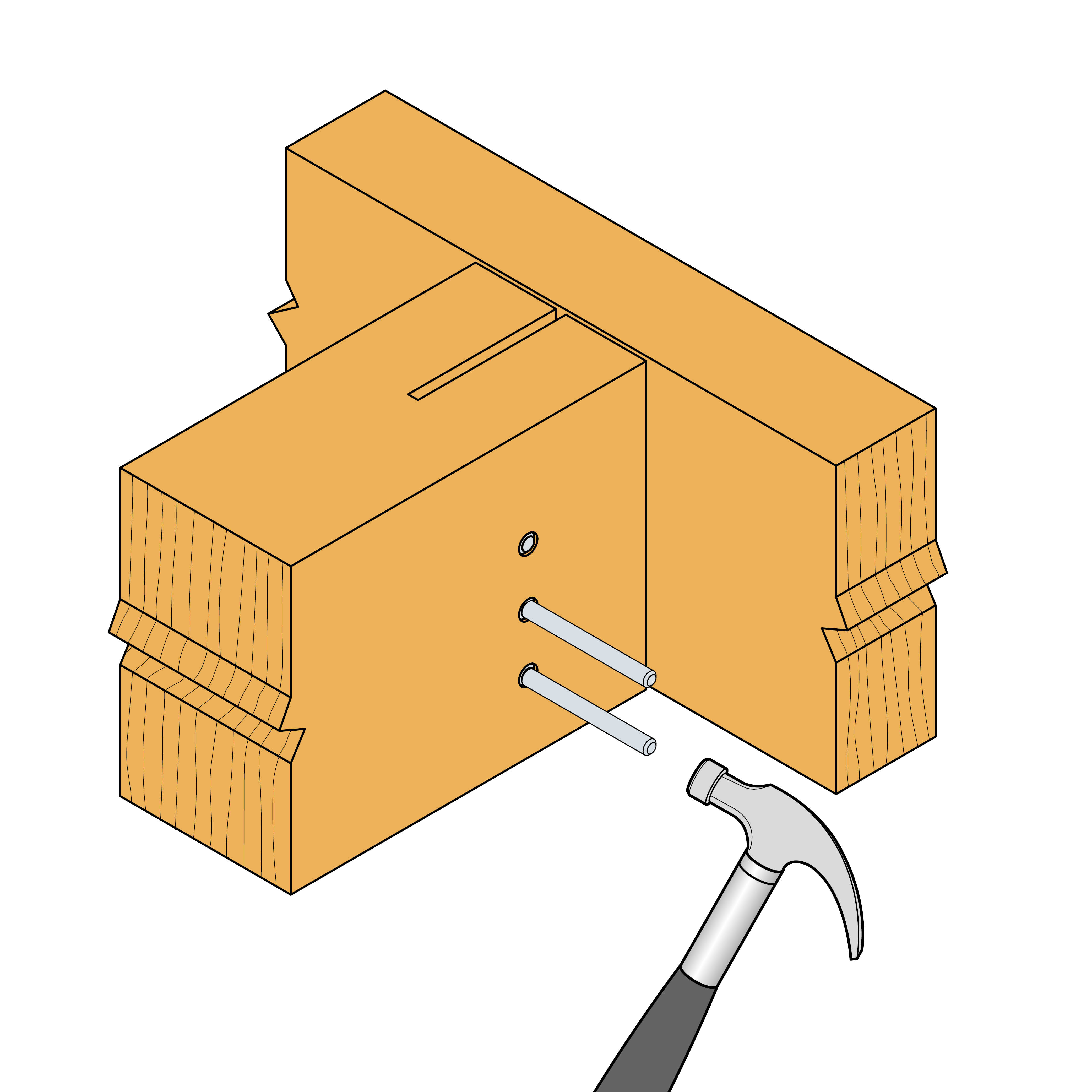

- Los estribos con alma interior BT4 son particularmente adecuados para uniones madera-madera para los que se orientan verticalmente las fibras de madera. Por lo tanto, el conector debe fijarse escalonado.

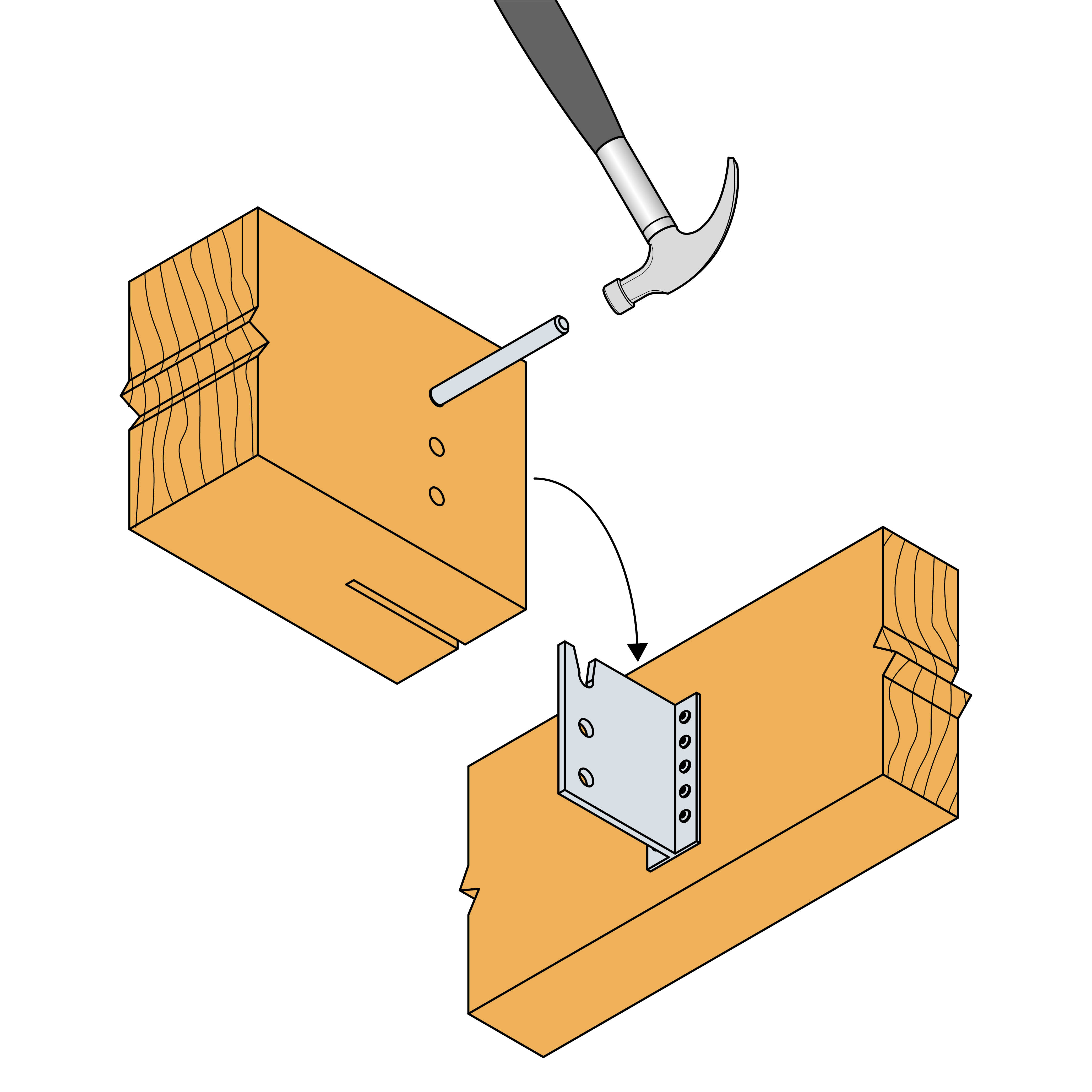

- Las ranuras de montaje permiten conectar las vigas segundarias de manera simple y segura.

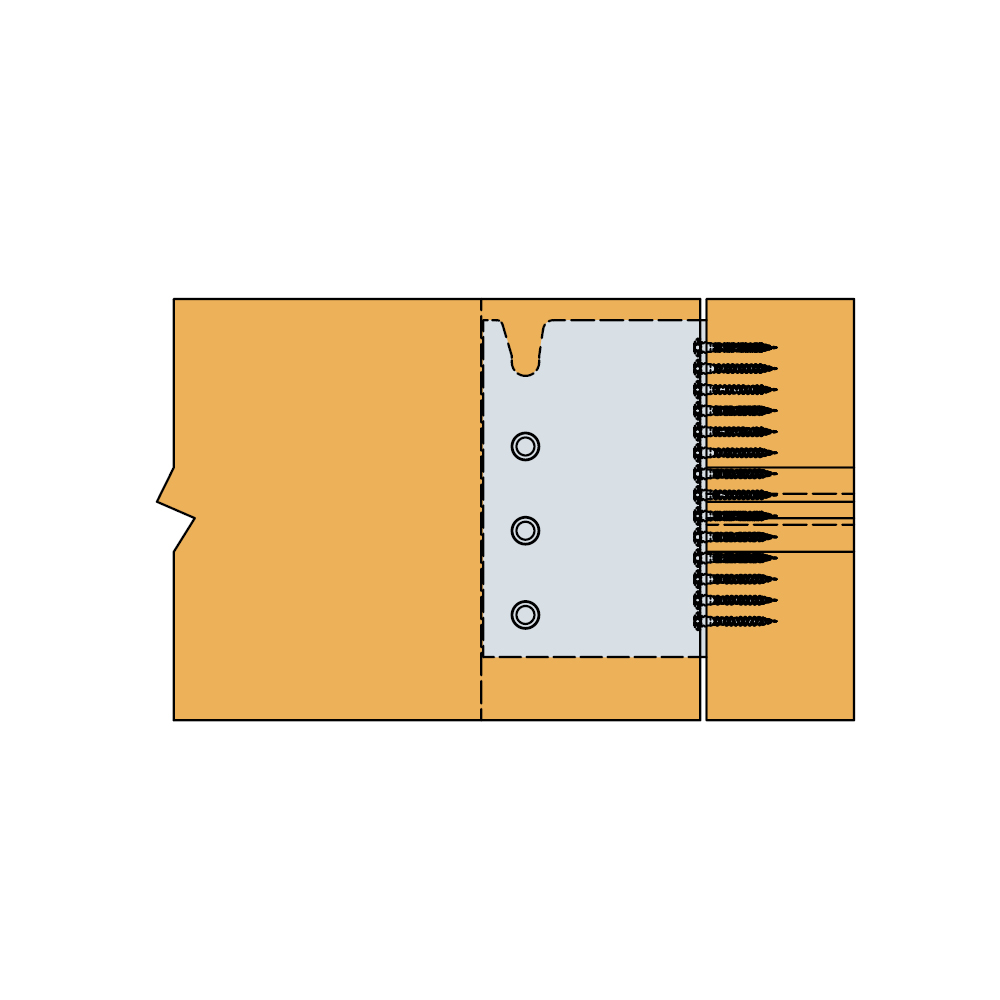

- El estribo con alma interior BT4 también se puede usar como un estribo con alma interior con 2 filas.
