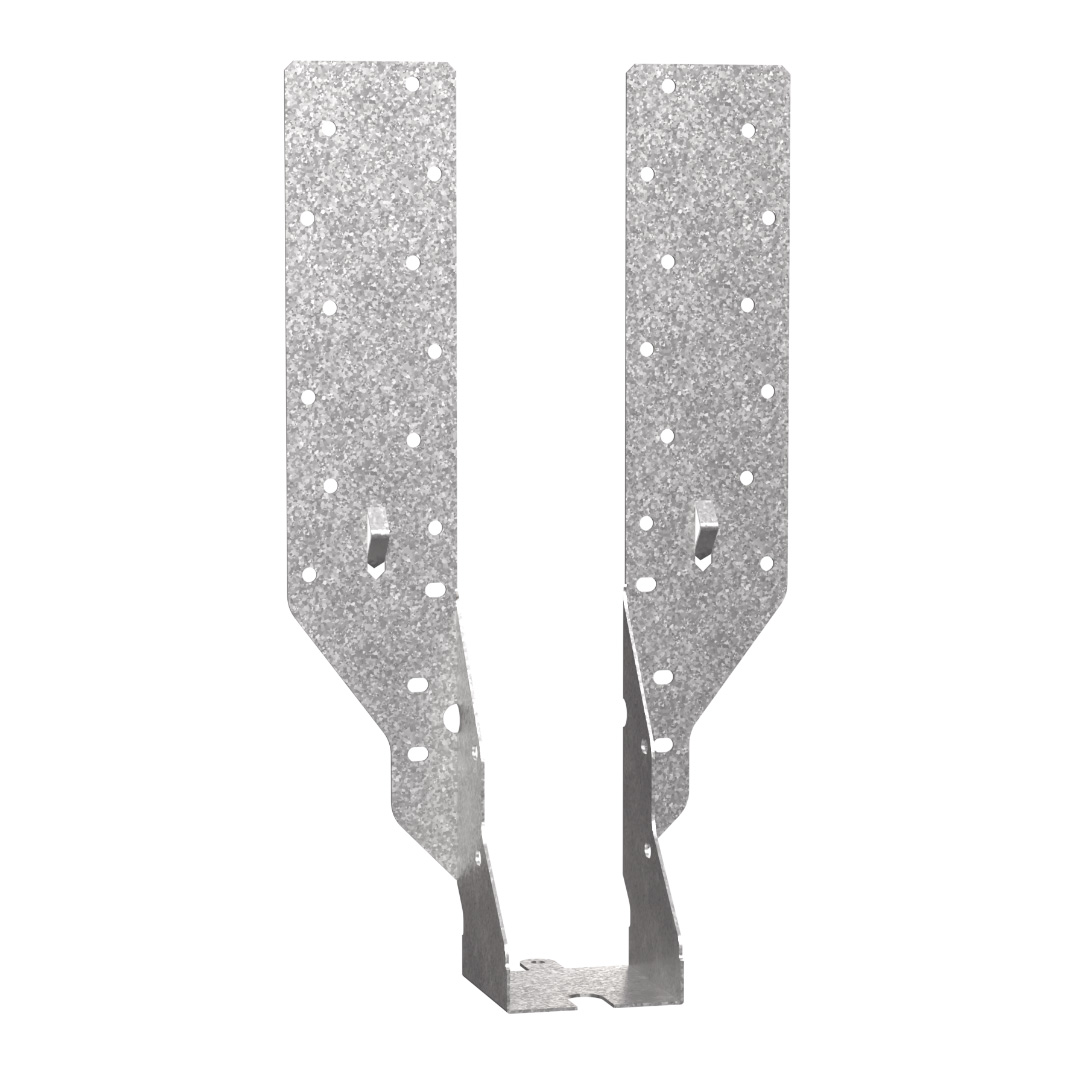

JHA
Estribos con tirantes
El estribo JHA se emplea para los envigados.

Marcado CE

DITE

Alas exteriores

Interior

Clase de servicio 2

Acero galvanizado Z275
EPD
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346.
Ventajas
- Permite diferencias de altura entre el elemento principal y el secundario.
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera compuesta,
- Elemento secundario : madera maciza, madera compuesta.
Campos de aplicación
- Armaduras triangulares,
- Vigas, ...
Datos técnicos
JHA270 - Wrap Over Installation
| Referencia | Capacidad del soporte | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Product capacities - Timber to timber - Wrap over Installation | Product capacities - Timber to timber - Wrap over Installation | ||||||||||||||||||||||||||
| Fijaciones | Dimensiones del soporte | Capacidades características - madera C18[kN] | Valores característicos - Madera C24[kN] | Capacidades características - madera C16[kN] | Capacidades características - madera C20[kN] | Characteristic capacities - Timber C22[kN] | Capacidades características - madera C27[kN] | Capacidades características - madera C30[kN] | Safe Working Loads - Timber C16 | Capacidades características - madera SCL[kN] | |||||||||||||||||
| Soporte | Viga segundaria | Altura | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₂,ₖ | R₁,ₖ | R₁,ₛWₗ,ₘₑdᵢuₘ ₜₑᵣₘ | R₁,ₛWₗ,ₗₒₙg ₜₑᵣₘ | R₂.ₛWₗ.Cₒᵣₜₒ ₚₗₐzₒ | R₁,ₖ | R₂,ₖ | ||||||
| Parte superior | Cara frontal | Cdad | Tipo[mm] | Mín. | Máx. | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | |||
| Cdad | Tipo[mm] | Cdad | Tipo[mm] | ||||||||||||||||||||||||
| JHA270/38 | 4.0 | N3.75 x 30 | 8.0 | N3.75 x 30 | 4.0 | N3.75 x 30 | 125 | 200 | 10 | 2.2 | 11.4 | 2.4 | 10 | 2.1 | 10.5 | 2.2 | 10.9 | 2.3 | 11.9 | 2.5 | 2.5 | 12.3 | 4.8 | 4.2 | 1.1 | 13.2 | 2.8 |
| JHA270/75 | 4.0 | N3.75 x 30 | 8.0 | N3.75 x 30 | 4.0 | N3.75 x 30 | 125 | 200 | 13.5 | 2.2 | 14.6 | 2.4 | 13.2 | 2.1 | 13.9 | 2.2 | 14.2 | 2.3 | 15.3 | 2.5 | 2.5 | 15.4 | 6.3 | 5.5 | 1.1 | 15.4 | 2.8 |
Valores Característicos - Madera sobre madera - Fijación alas planas
| Referencia | Capacidad del soporte | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Alas planas | |||||||||||||||||||||||||||
| Capacidades características - madera C16[kN] | Capacidades características - madera C18[kN] | Dimensiones del soporte | Fijaciones | Characteristic capacities - Timber C22[kN] | Capacidades características - madera C20[kN] | Valores característicos - Madera C24[kN] | Capacidades características - madera C27[kN] | Capacidades características - madera C30[kN] | Capacidades características - madera SCL[kN] | Safe Working Loads - Timber C16[kN] | |||||||||||||||||
| R₁,ₖ | R₂,ₖ | R₂,ₖ | R₁,ₖ | Altura | Viga segundaria | Soporte | R₁,ₖ | R₂,ₖ | R₂,ₖ | R₁,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₖ | R₂,ₖ | R₁,ₛWₗ,ₘₑdᵢuₘ ₜₑᵣₘ | R₁,ₛWₗ,ₗₒₙg ₜₑᵣₘ | R₂.ₛWₗ.Cₒᵣₜₒ ₚₗₐzₒ | ||||||
| N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | Mín. | Máx. | Cdad | Especificación[mm] | Parte superior | Cara frontal | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | N3.75x30 CSA4.0x30 | |||
| Cdad | Especificación[mm] | Cdad | Especificación[mm] | ||||||||||||||||||||||||
| JHA270/38 | 7.6 | 2.1 | 2.2 | 8.1 | 200 | 250 | 4.0 | N3.75 x 30 | - | - | 20.0 | N3.75 x 30 | 9.2 | 2.3 | 2.2 | 8.6 | 9.7 | 2.4 | 10.8 | 2.5 | 11.4 | 2.5 | 13.2 | 2.8 | 3.6 | 3.2 | 1.1 |
| JHA270/75 | 7.6 | 2.1 | 2.2 | 8.1 | 200 | 250 | 4.0 | N3.75 x 30 | - | - | 20.0 | N3.75 x 30 | 9.2 | 2.3 | 2.2 | 8.6 | 9.7 | 2.4 | 10.8 | 2.5 | 11.4 | 2.5 | 13.2 | 2.8 | 3.6 | 3.2 | 1.1 |
Instalación
Montaje
Instalación

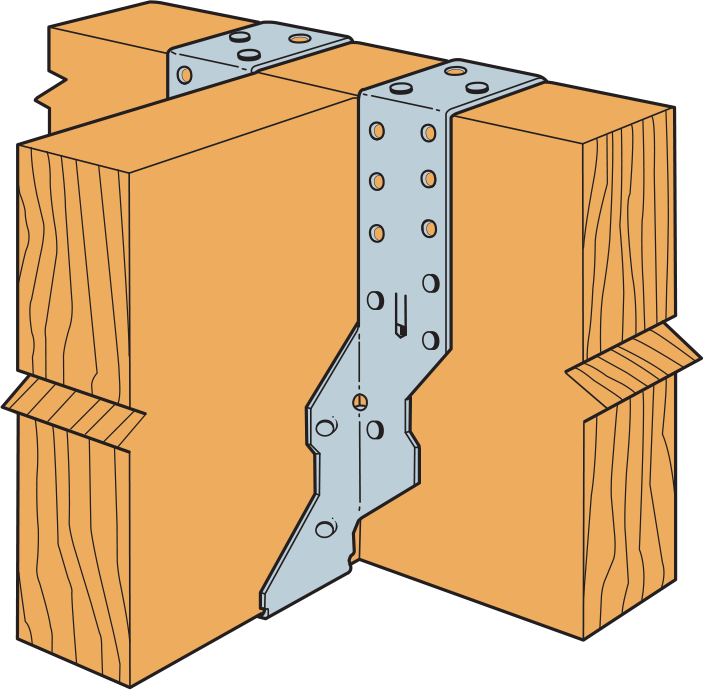

2 posibles configuraciones :
- Con alas planas, para realizar un montaje convencional idéntico al de los estribos con alas exteriores,
- Con alas plegadas, para ajustar la altura del estribo en función del elemento principal. Las aas, una vez plegadas, deben clavarse.
