QD76KE

Herramienta multi-usos

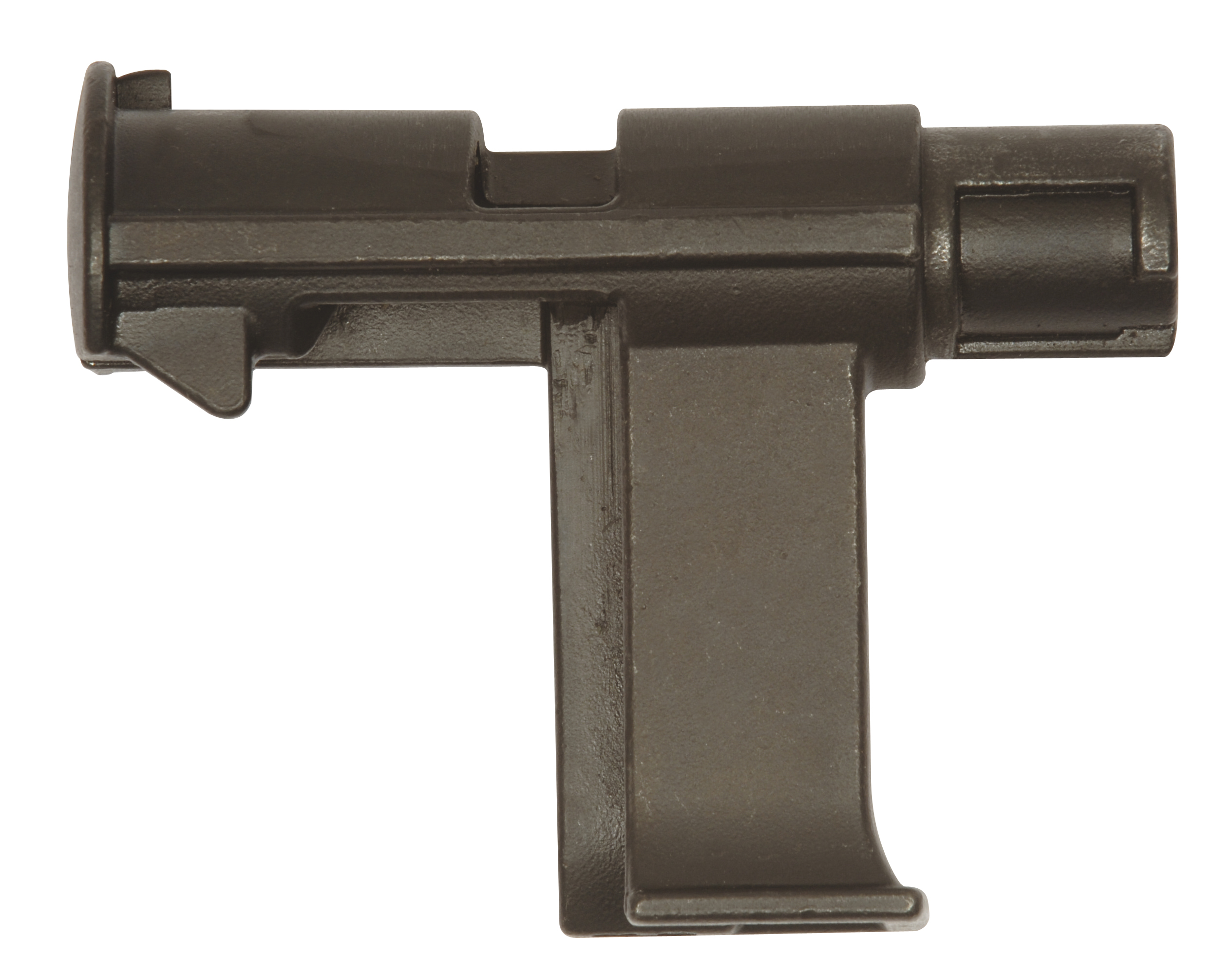

Herramienta en Teflón® para fijación de madera, entarimados, placas de yeso. Acepta tornillos en cinta Quik Drive® de 25 hasta 76 mm de longitud (3 narices incluidas intercambiables). Garantía de 3 años (condiciones)


Ficha técnica
Marcado CE
Marcado CE

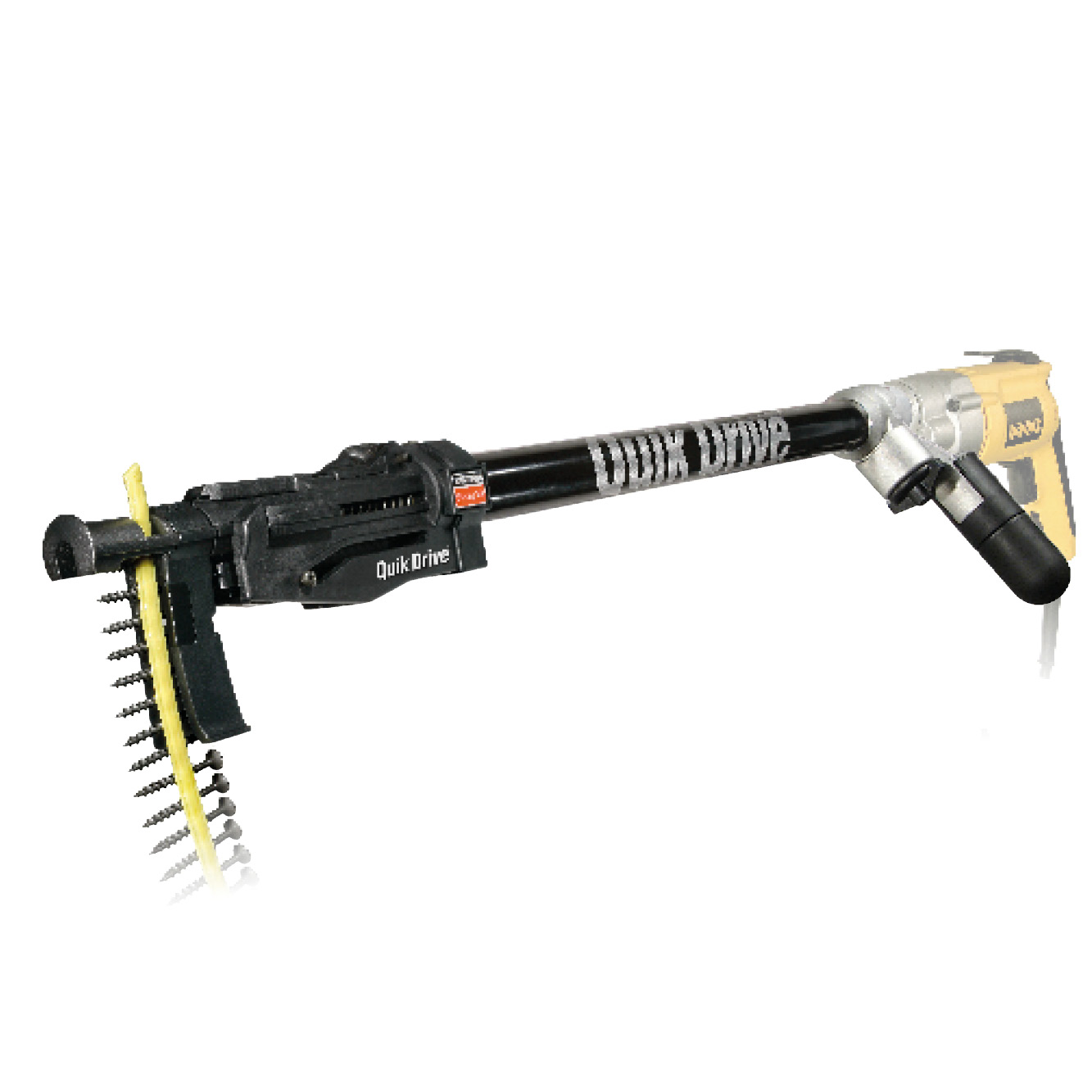

QD76KE main image 2024

Detalles de producto

Imagenes


Características

Materia

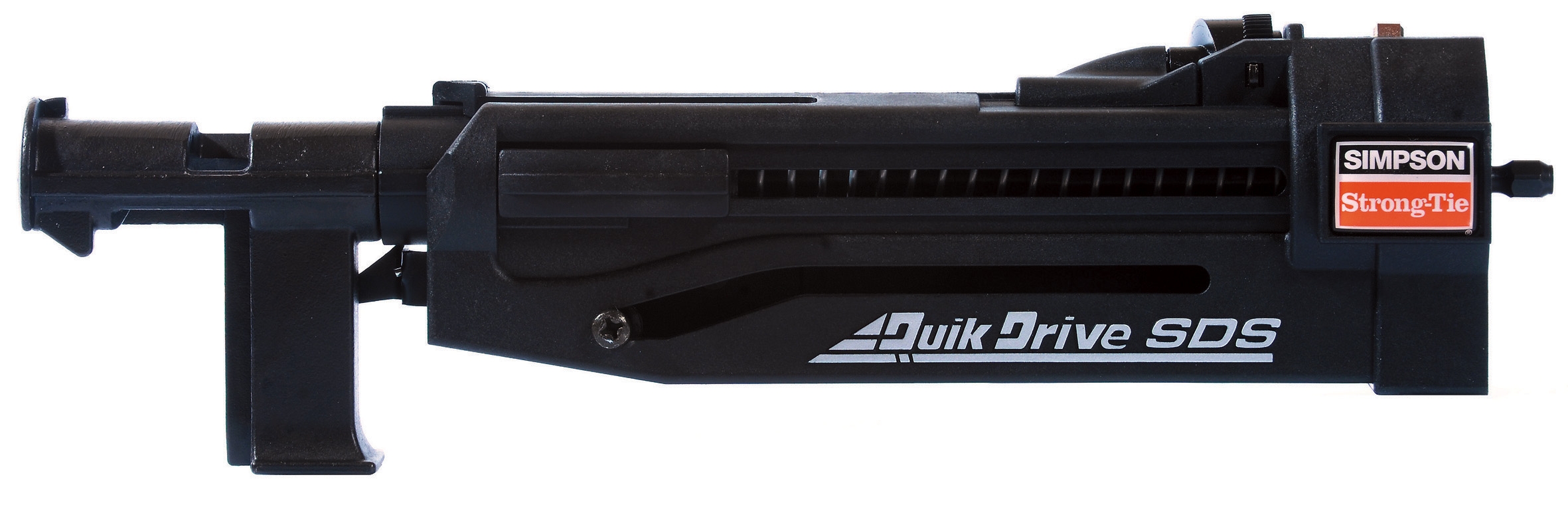

  • Herramienta en Teflón®.

Ventajas

  • Posicionamiento posible de la herramienta sobre el adaptador y la extensión sobre 360°,
  • Montaje sobre el atornillador o la extensión por simple clip,
  • Rueda de reglaje de la penetración de la cabeza del tornillo dentro del soporte (tope de profundidad),
  • Portabrocas 191E-RC incluido,
  • No necesita lubricación.

Kits disponibles

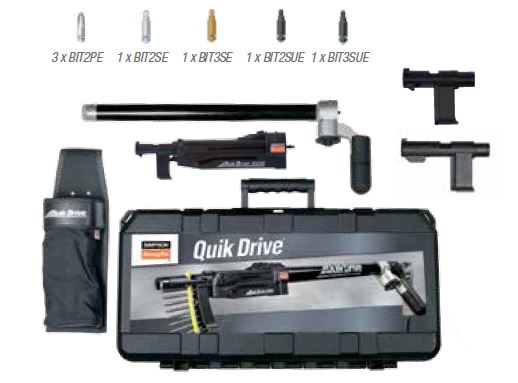

  • QD76KE: kit de extensión que incluye la herramienta QD76, 1 extensión, 1 punta compuesta para tornillo de 25 a 51 mm, 1 punta de acero para tornillo de 38 a 64 mm, 1 punta de acero para tornillo de 76 mm, con estuche y puntas incluidas (3 BIT2PE + 1 BIT2SE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE).

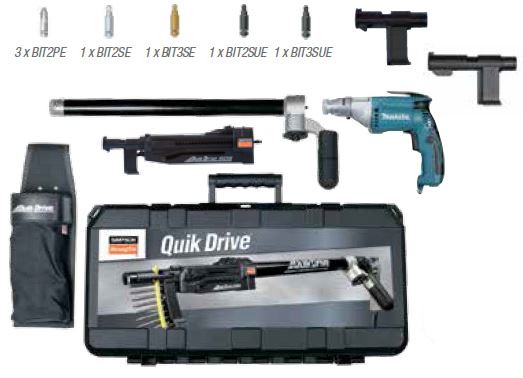

  • QD76KM2522E: kit de destornillador que incluye la herramienta QD76, 1 extensión, 1 punta compuesta para tornillo de 25 a 51 mm, 1 punta de acero para tornillo de 38 a 64 mm, 1 punta de acero para tornillo de 76 mm, con estuche, destornillador y puntas incluidas (3 BIT2PE + 1 BIT2SE + 1 BIT3SE + 1 BIT2SUE + 1 BIT3SUE).
QD76KE kit includes table.jpg
QD76KE kit includes table.jpg

Aplicaciones

Campos de aplicación

  • Atornillado en cinta para múltiples aplicaciones.

Soporte

  • Adaptadores para destornilladores

Datos técnicos

Areas of use

ReferenciaDimensiones de las fijaciones
Información QD
Tornillos compatibles
QD76KM2522ERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC
QD76KERDWF, CBSDQ, FHSD, WSNTL, WSV, SSDTH, DWF, DWC, RDPF, WSC

Instalación

Montaje

1. Sacar el manguito de su atornillador.
2. Sacar el pequeño mandril ya puesto en el atornillador.
3. Instalar el adaptador
4. Insertar el mandril entregado con nuestro sistema Quik Drive®
5. Empeñar el cargador sobre el mandril y engranarlo sobre el adaptador.
6. Insertar la cinta de tornillos, punta hacia arriba : ¡su atornillador ahora es listo para funcionar!

Notas técnicas

Otros

declarationofconformity-qd-qdhsd-qdpro-tuqd-qdbpc-rev053023.pdf
