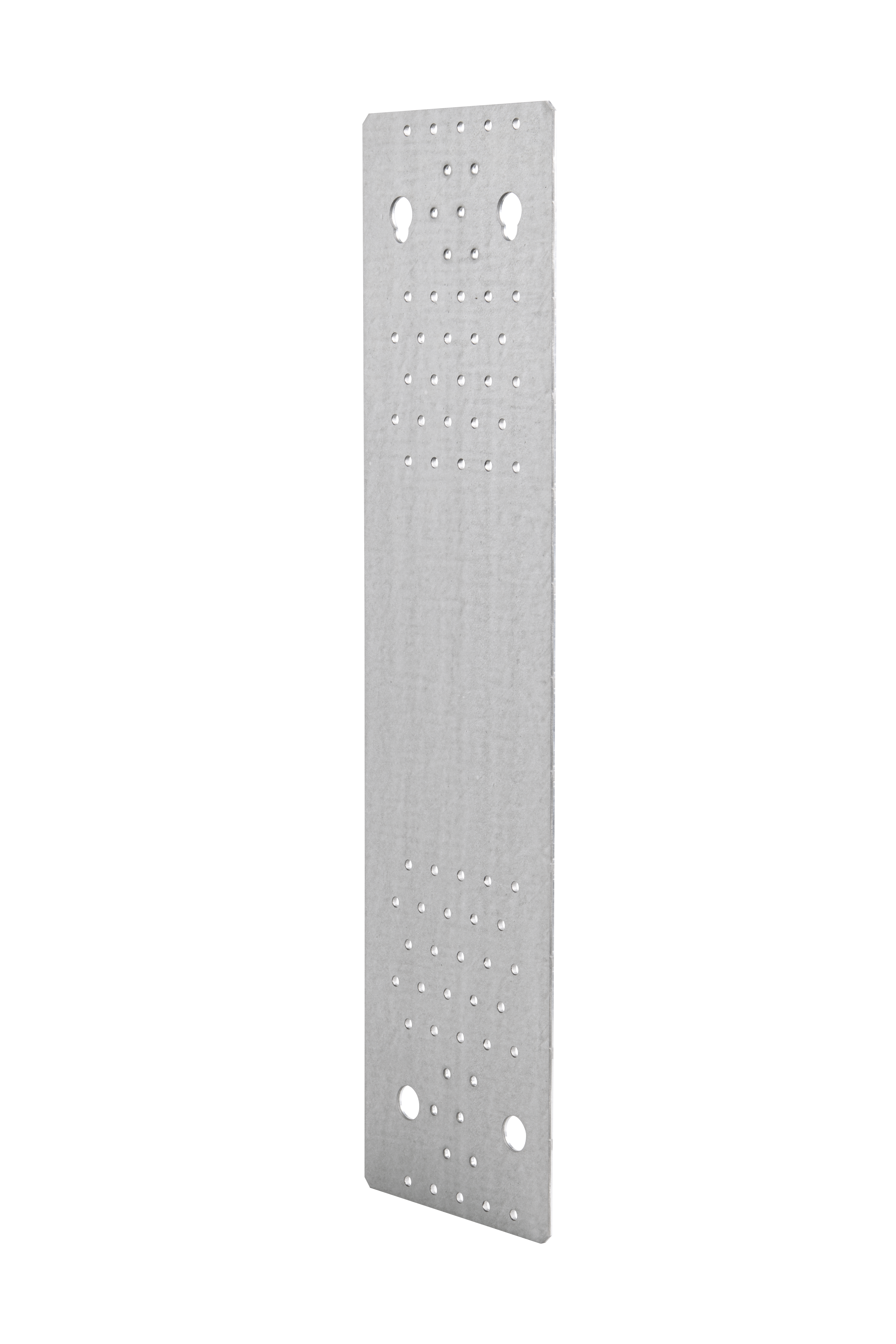

NPB

Placa perforada para CLT

Las placas perforadas NPB fueron especialmente desarrolladas para la construcción CLT. Permiten la fijación de paneles CLT sobre soporte de CLT o horrmigón.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según la norma NF EN 10346
  • Espesor 2 y 3 mm

Ventajas

  • Ideal para su uso en la construcción de CLT,
  • Instalación facilitada por una línea de marcado que permite posicionar los dos componentes a ensamblar,
  • Gran polivalencia: se puede fijar sobre soporte de madera y soporte hormigón,
  • Cargas altas para esfuerzos verticales.

Aplicaciones

Campos de aplicación

  • Paneles CLT,
  • Paneles macizos...

Datos técnicos

Dimensiones

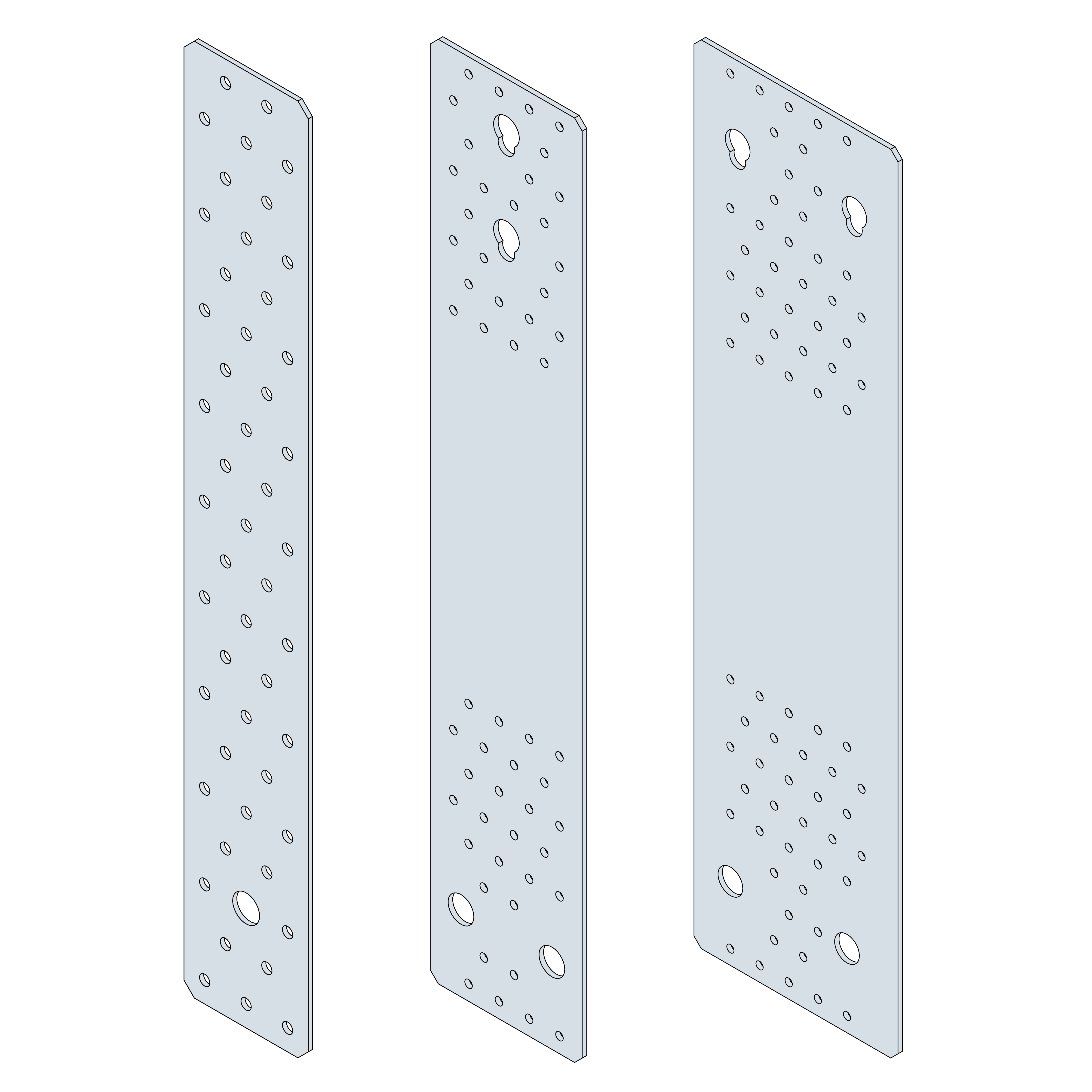

Dimensiones

Modelo Dimensiones [mm] Agujeros Box Quantity
A B t Ø5 Ø13 Ø17
NPB60400604002491-10
NPB100540100540326+282 (Ø14)210
NPB140540140540336+36-2+210

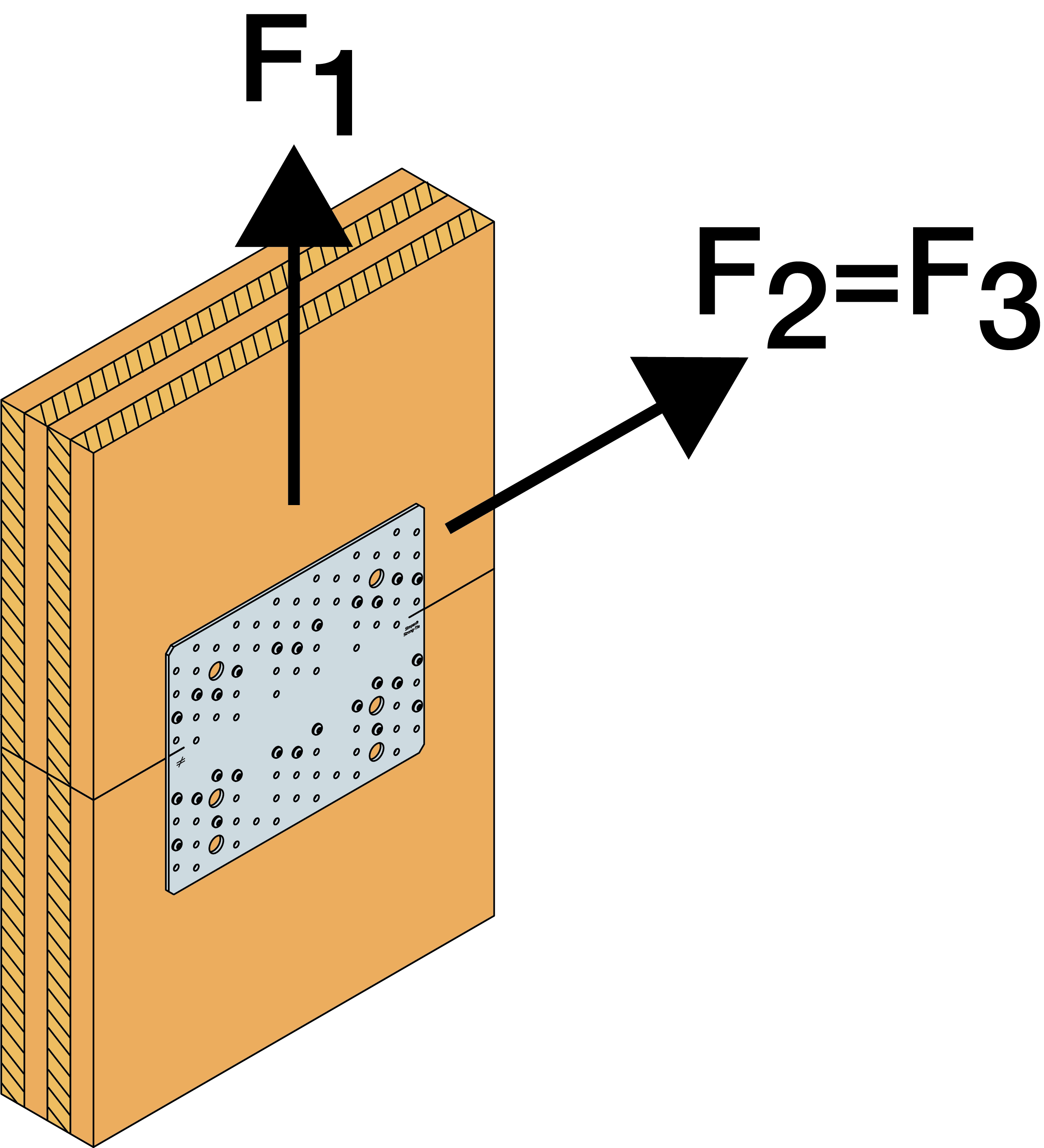

Valores Característicos - Madera sobre madera o CLT sobre CLT

NPB60400
NPB100540
NPB140540

n = número de fijaciones (CNA o CSA) en la parte alta o la parte baja de la placa. Este número de fijaciones debe ser idéntico en los dos elementos de madera.

Deben comprobarse las distancias a los bordes de la madera.

Valores Característicos - Madera sobre hormigón

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]
Parte alta Parte baja R1,k
CNA4,0x50 CSA5,0x50
NPB60400n1 Ø12min (20.6/kmod ; n x 2.22)min (20.6/kmod ; n x 2.63)
NPB100540n2 Ø12min (58.8/kmod ; n x 2.22)min (58.8/kmod ; n x 2.63)
NPB140540n2 Ø16min (82.4/kmod ; n x 2.22)min (82.4/kmod ; n x 2.63)

n = número de fijaciones (CNA o CSA) en la parte alta de la placa. Deben comprobarse las distancias a los bordes de la madera así como las distancias a los bordes del hormigón.

Debe también comprobarse la resistencia de los anclajes.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4.0x50 mm
  • Tornillos CSA Ø5.0x40 o CSA Ø5.0x50 mm

Sobre hormigón :

  • Anclaje mecánico : pasador WA M12-104/5
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35

Soporte

Sobre madera :
1. Acercar los dos elementos que fijar,
2. Apuntar la placa sobre el 1° elemento que fijar,
3. Apuntar la placa sobre el 2° elemento.

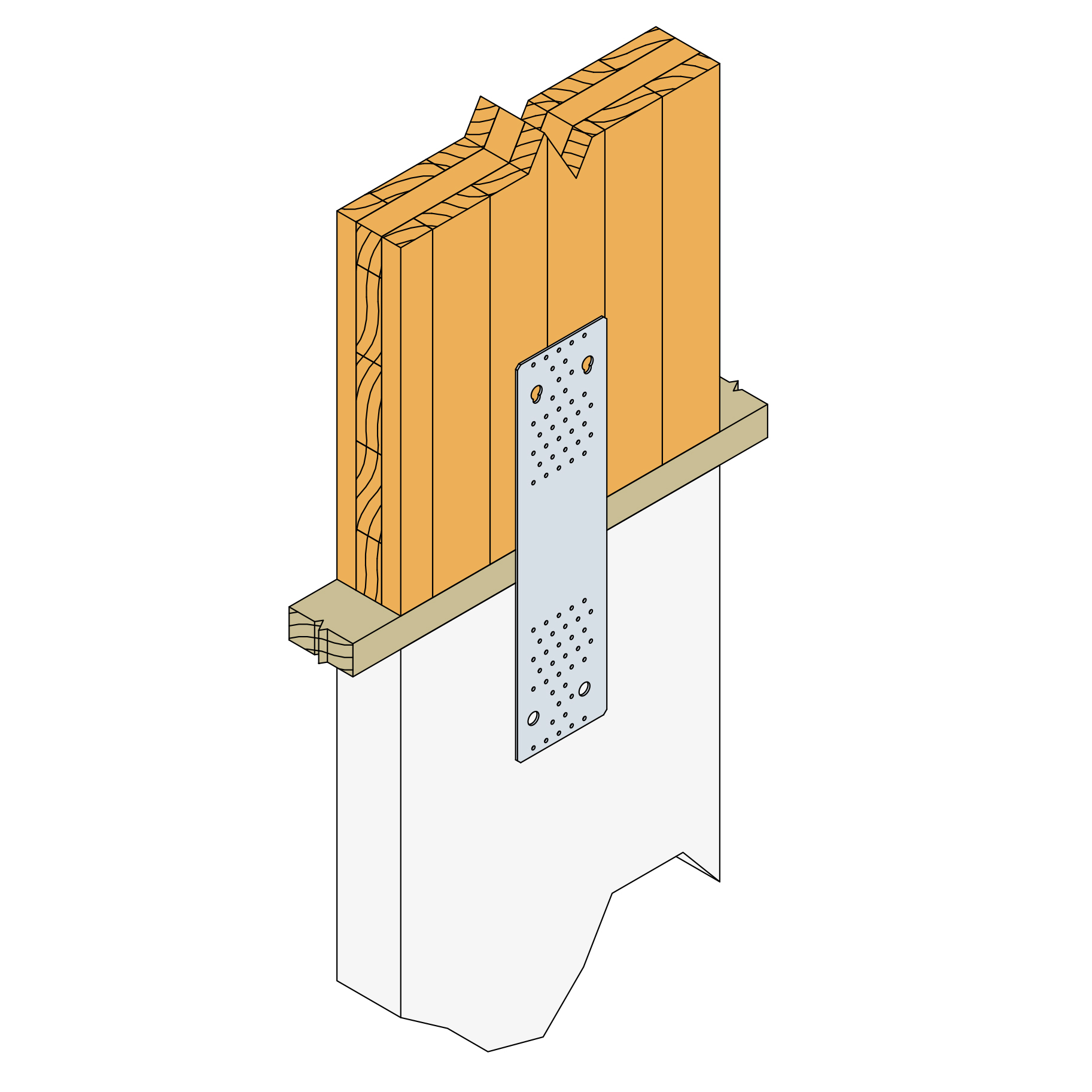

Sobre hormigón :
1. Acercar el elemento que fijar del soporte de hormigón,
2. Apuntar la placa sobre el elemento que fijar,
3. Fijar la placa al hormigón con los anclajes recomendados.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

eta-06-0106.pdf (13.43 MB)
