Conexiones para ensambladuras de madera
Uniones ocultas

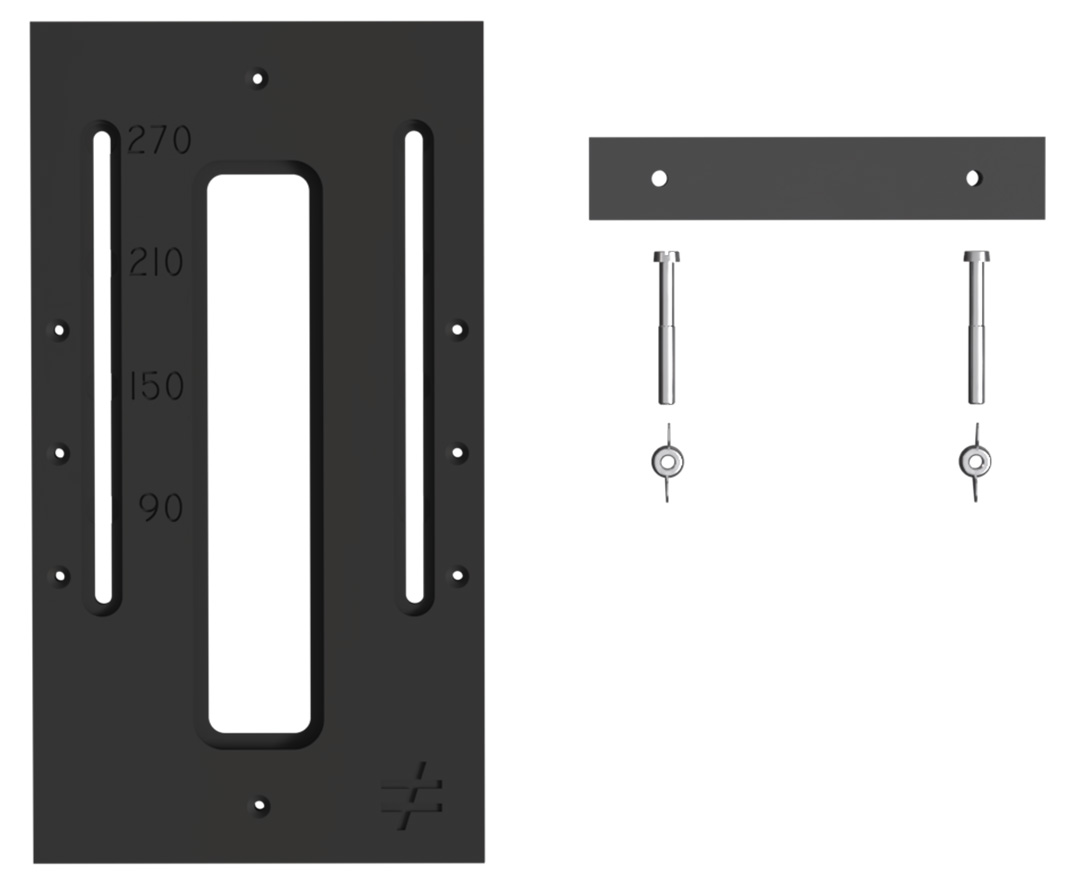

TPEGCM

Plantilla para el EGCM

La TPEGCM es la plantilla diseñada para el fresado necesario para montar los estribos ocultos de la gama EGCM.

Se utiliza cuando el mecanizado no puede realizarse con un centro de mecanizado digital.

Ficha técnica
TPEGM

Detalles de producto

Características

Materia

Poliuretano de alta densidad, color negro

Información

El TPEGCM se puede utilizar para todos los estribos EGCM: EGCM90, EGCM150, EGCM210, EGCM270

Dimensiones de mecanizado:



EGCMAnchura del corteAlture del corteProfundidad del corte
90509016
1505015016
2105021016
2705027016



Aplicaciones

Campos de aplicación

  • En una viga de soporte horizontal
  • En una columna

Soporte

  • Elemento principal : madera maciza, madera laminada encolada, madera compuesta,

  • Elemento secundario : madera maciza, madera laminada encolada, madera compuesta.

Datos técnicos

Compatibilidad

Modelo Plantilla Compatible con
Dimensiones
A [mm] B [mm] Espesor [mm]
TPEGCM41022015EGCM90 EGCM150 EGCM210 EGCM270

Instalación

Technical Notes

sst.name.gallery.instructions

f-es-tpegcm-vf.pdf (474.93 KB)
