FIRKG

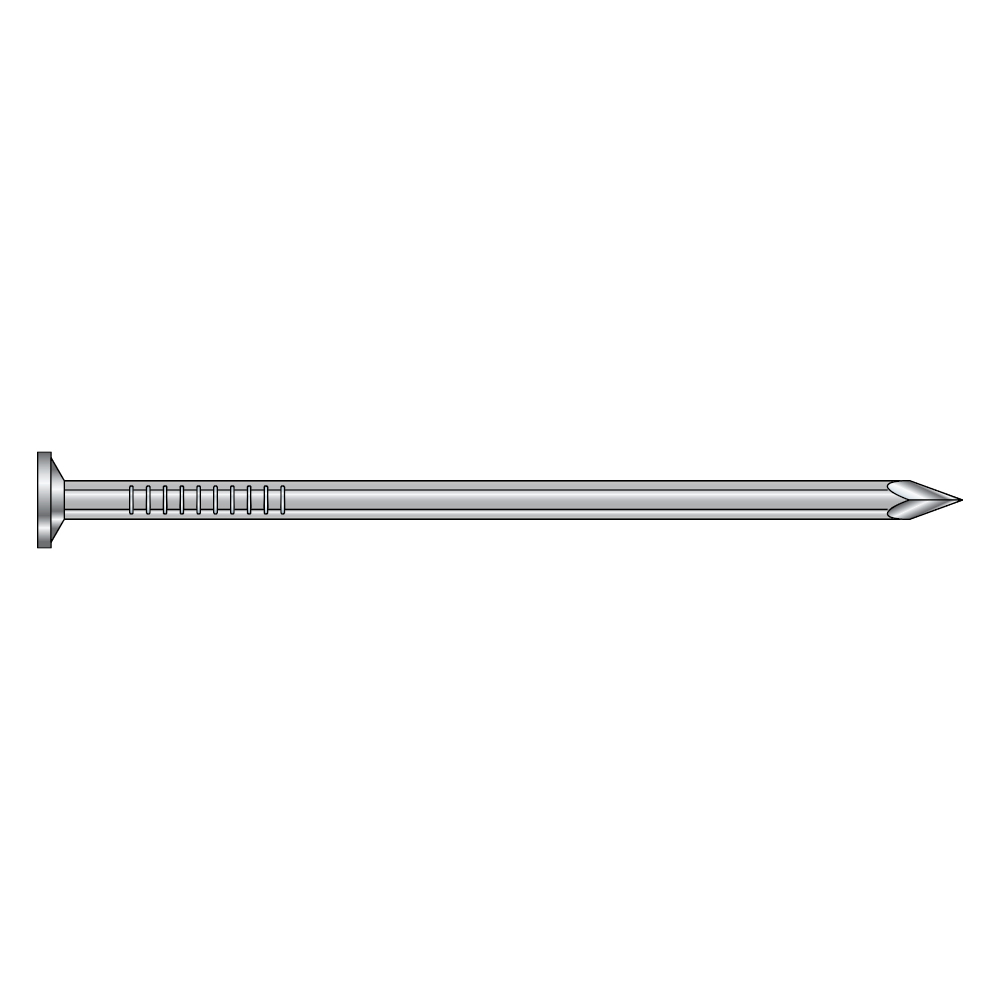

Punta acanalada galvanizada en caliente con cabeza plana
La punta acanalada FIRKG con cabeza plana se utiliza principalmente para estructuras.

Marcado CE

Clase de servicio 3

Acero galvanizado en caliente

Exterior
EPD

Fastener Designer
Detalles de producto
Características
Materia
- Acero galvanizado en caliente 50 µm (ISO 1461).
Ventajas
- Forma acanalada : agrieta menos la madera que una punta redonda o cuadrada,
- Excelente resistencia al arranque y a la cizalladura (un 25 % superior a la de una punta redonda o cuadrada).
Aplicaciones
Soporte
- Madera maciza, madera compuesta, madera laminada...
Campos de aplicación

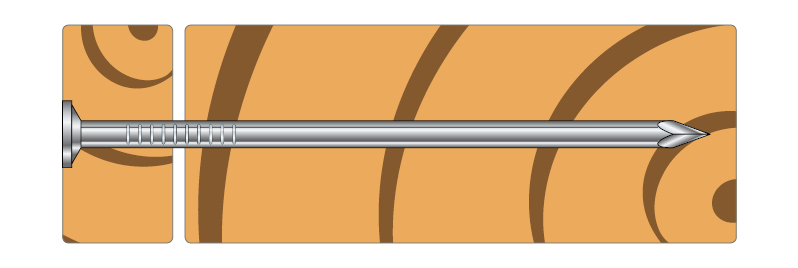

- Fijación para estructuras,
- Uniones de madera...
Datos técnicos
Dimensiones
| Referencia | Dimensiones de las fijaciones | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Código | Otro | Dimensiones y Valores Característicos[mm] | |||||||
| Cantidad por caja | Cantidad por blíster | Peso[kg] | d[mm] | Longitud[mm] | dh[mm] | Aₕ[mm] | ht[mm] | ||
| FIRKG2.0X50-3280 | 75009 | 3280 | - | 0.002 | 2 | 50 | 5 | 19.6 | 0.7 |
| FIRKG2.3X60-2090 | 75010 | 2090 | - | 0.002 | 2.3 | 60 | 5.4 | 22.9 | 0.8 |
| FIRKG3.1X75-920 | 75011 | 920 | - | 0.005 | 3.1 | 75 | 7.3 | 41.9 | 1 |
| FIRKG3.4X90-645 | 75012 | 645 | - | 0.008 | 3.4 | 90 | 7.8 | 47.8 | 1 |
| FIRKG3.7X100-490 | 75013 | 490 | - | 0.011 | 3.8 | 100 | 9 | 63.6 | 1.1 |
| FIRKG4.3X125-295 | 75015 | 295 | - | 0.017 | 4.3 | 125 | 10.2 | 81.7 | 1.2 |
| FIRKG5.1X140-195 | 75016 | 195 | - | 0.026 | 5.1 | 140 | 12.2 | 116.9 | 1.5 |
| FIRKG5.1X150-180 | 75017 | 180 | - | 0.028 | 5.1 | 150 | 12.2 | 116.9 | 1.5 |
| FIRKG5.1X160-170 | 75018 | 170 | - | 0.006 | 5.1 | 160 | 12.2 | 116.9 | 1.5 |
| FIRKG5.5X180-130 | 75019 | 130 | - | 0.038 | 5.5 | 180 | 13.2 | 136.8 | 1.7 |
| FIRKG6.0X200-100 | 75020 | 100 | - | 0.05 | 6 | 200 | 14.5 | 165.1 | 1.7 |
| FIRKG7.0X225-65 | 75022 | 65 | - | 0.077 | 7 | 225 | 17 | 227 | 1.7 |
| FIRKG7.0X250-60 | 75023 | 60 | - | 0.083 | 7 | 250 | 17 | 227 | 1.7 |
| FIRKG7.0X275-55 | 75024 | 55 | - | 0.091 | 7 | 275 | 17 | 227 | 1.7 |
| FIRKG8.0X300-35 | 75025 | 35 | - | 0.14 | 8 | 300 | 19.5 | 298.6 | 2 |
* not covered by CE marking
Propiedades características
| Referencia | Parámetros característicos del clavo | |||
|---|---|---|---|---|
| Propiedades Características | ||||
| Momento de de flujo plástico característico – My,ₖ[Nm] | Parametro de resistencia característica al arranque - fₐₓ,ₖ,₉₀°[N/mm²] | Parametro de resistencia característica a la travesía de la cabeza - fₕₑₐd,ₖ[N/mm²] | Resistencia Característica en tracción - fₜₑₙₛ,ₖ[kN] | |
| FIRKG2.0X50-3280 | 1289 | 2.5 | 8.6 | NPD |
| FIRKG2.3X60-2090 | 1721 | 2.5 | 8.6 | NPD |
| FIRKG3.1X75-920 | 4902 | 2.5 | 8.6 | NPD |
| FIRKG3.4X90-645 | 6989 | 2.5 | 8.6 | NPD |
| FIRKG3.7X100-490 | 11163 | 2.5 | 8.6 | NPD |
| FIRKG4.3X125-295 | 11514 | 2.5 | 8.6 | NPD |
| FIRKG5.1X140-195 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.1X150-180 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.1X160-170 | 19890 | 2.5 | 8.6 | NPD |
| FIRKG5.5X180-130 | 24876 | 2.5 | 8.6 | NPD |
| FIRKG6.0X200-100 | 32070 | 2.5 | 8.6 | NPD |
| FIRKG7.0X225-65 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG7.0X250-60 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG7.0X275-55 | 43697 | 2.5 | 8.6 | NPD |
| FIRKG8.0X300-35 | 67041 | 2.5 | 8.6 | NPD |
Refiérase a ETA para más detalles.
NPD: No se declara ninguna prestación ("No performance declared")
