GAR

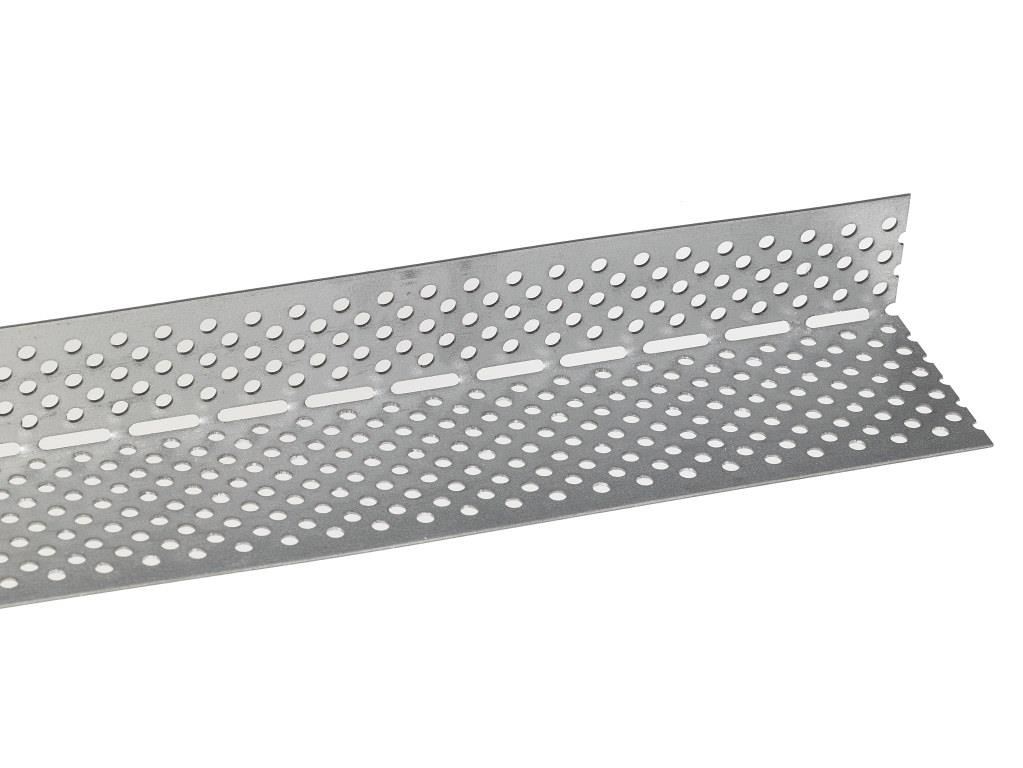

Rejilla anti roedores

Las rejillas anti-roedores permiten impedir los animales dañinos entrar en la parte ventilada del revestimiento de fachada.

Clase de servicio 3
Clase de servicio 3
Exterior
Exterior
EPD
EPD
Zpro
Zpro

Detalles de producto

Imagenes

Características

Materia

  • Acero S250GD,
  • Acabado ZPRO.

Ventajas

  • Acabado equivalente al del acero inoxidable A2 : muy resistente a la corrosión,
  • Una herramienta a su disposición para desenrollar y plegar la rejilla antirroedores: el DEVGAR,
  • Conforme con el DTU41.2 en términos de ventilación.

Aplicaciones

Soporte

  • Madera maciza, madera compuesta o madera laminada.

Campos de aplicación

  • Armazón de madera,
  • Estructura,
  • Revestimiento añadido sobre armazón de madera (Aislamiento térmico por el exterior), ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros[mm]
Cantidad por caja[mm]Peso[kg]Dimensiones plegadas[mm]Dimensiones en planoDiámetroOblongo
B[mm]C[mm]Anchura[mm]Longitud[mm]Espesor[mm]
GAR22/45/25-8452267250.8Ø 3Ø 3 x 12
GAR25/42/25-8422567250.8Ø 3Ø 3 x 12
GAR27/40/25-7.7402767250.8Ø 3Ø 3 x 12
GAR30/70/25-11.57030100250.8Ø 3Ø 3 x 12
GAR40/60/25-11.56040100250.8Ø 3Ø 3 x 12

Superficie de ventilación

ReferenciaDimensiones del crampón
Agujeros Ala BAgujeros Ala C
Ratio de apertura[cm² / m]RedondoRatio de apertura[cm² / m]Redondo
Dimensiones[mm]Dimensiones[mm]
GAR22/45/25113455822
GAR25/42/25104426725
GAR27/40/25102406827
GAR30/70/25176707730
GAR40/60/251486010540

Instalación

Montaje

Elección de la rejilla anti roedores

  • GAR22/45/25 : compatible con un listón de 22 mm o doble listón de 22 + 22 = 44 mm,
  • GAR25/42/25 : compatible con un listón de 25 mm o 27 mm; o doble listón de 27 + 18 = 45 mm,
  • GAR27/40/25 : compatible con un listón de 27 mm,
  • GAR30/70/25 : compatible con un listón de 30 mm,
  • GAR40/60/25 : compatible con un doble listón de 30 + 30 = 60 mm.

Detalles de uso

La rejilla anti roedores GAR se suministra enrollada en forma de fleje de 25m. El usuario debe plegarla en un taller o en la obra. La línea de agujeros oblongos sobre el fleje permite plegarlo fácilmente en la posición correcta. Se recomienda llevar unos guantes de protección para su instalación.

Fijaciones

  • La fijación de la rejilla anti roedores sobre los listones de ventilación se hace con puntas PAPP,
  • La rejilla anti roedores GAR no es compatible con fijaciones de acero inox.

Instalación

  1. Desenrollar y doblar el GAR utilizando la devanadora DEVGAR.
  2. Cortar la GAR a la longitud deseada.
  3. Instalar la GAR en los codales de revestimiento.
  4. Asegurar la GAR instalando una punta PAPP por codal.

Certificación

Declaraciones ambientales de productos (DAP)
