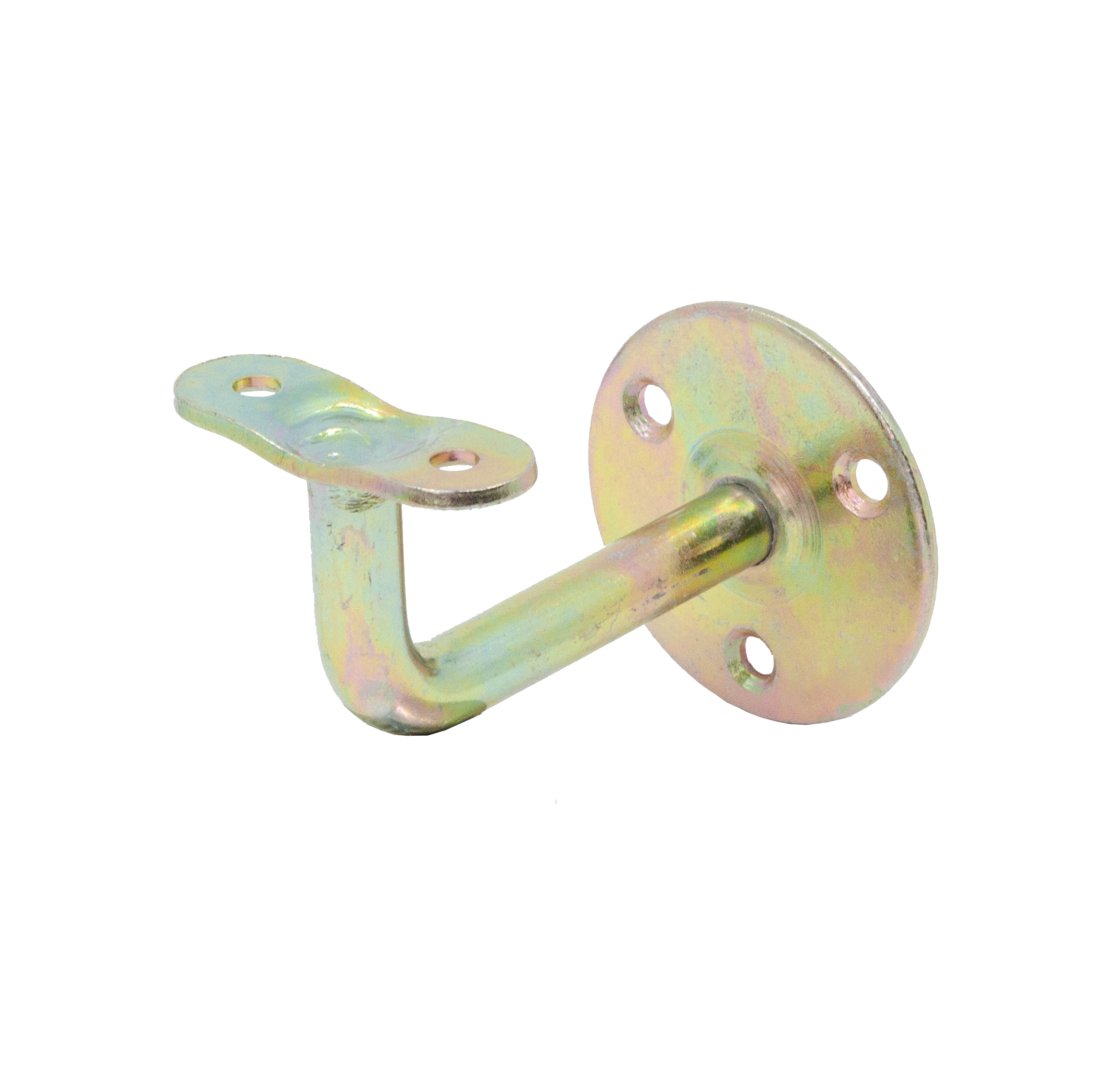

SRC

Soportes para barandillas acodadas

Los soportes SRC facilitan la puesta en obra de pasamanos.

Clase de servicio 2
Clase de servicio 2
Interior
Interior
Acero electrocincado 12µm
Acero electrocincado 12µm

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según la norma NF EN 10025,
  • Acabado electrocincado blanco según las normas NF EN ISO 2081.

Ventajas

  • Instalación rápida y sencilla.

Aplicaciones

Soporte

  • Elemento principal : madera, hormigón o acero, ...
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, materiales perfilados de acero, aluminio, ...

Campos de aplicación

  • Soportes para pasamanos.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros[mm]Otro
A[mm]B[mm] C[mm]D[mm]NúmeroDiámetro ∅Peso[kg]
SRCØ615582445.0Ø60.18

Instalación

Montaje

Fijaciones

Soporte de madera :

  • Tornillos autoperforantes.

Soporte de hormigón :

  • Anclajes.

Soporte de acero :

  • Pernos.

Pieza secundaria :

  • Tornillos autoperforantes.

Instalación

  1. Coloque el soporte para barandilla en el elemento principal.
  2. Fije el soporte para barandilla al elemento principal.
  3. Oriente la barandilla a fijar.
  4. Fije la barandilla al soporte para barandilla.
