SWWZ

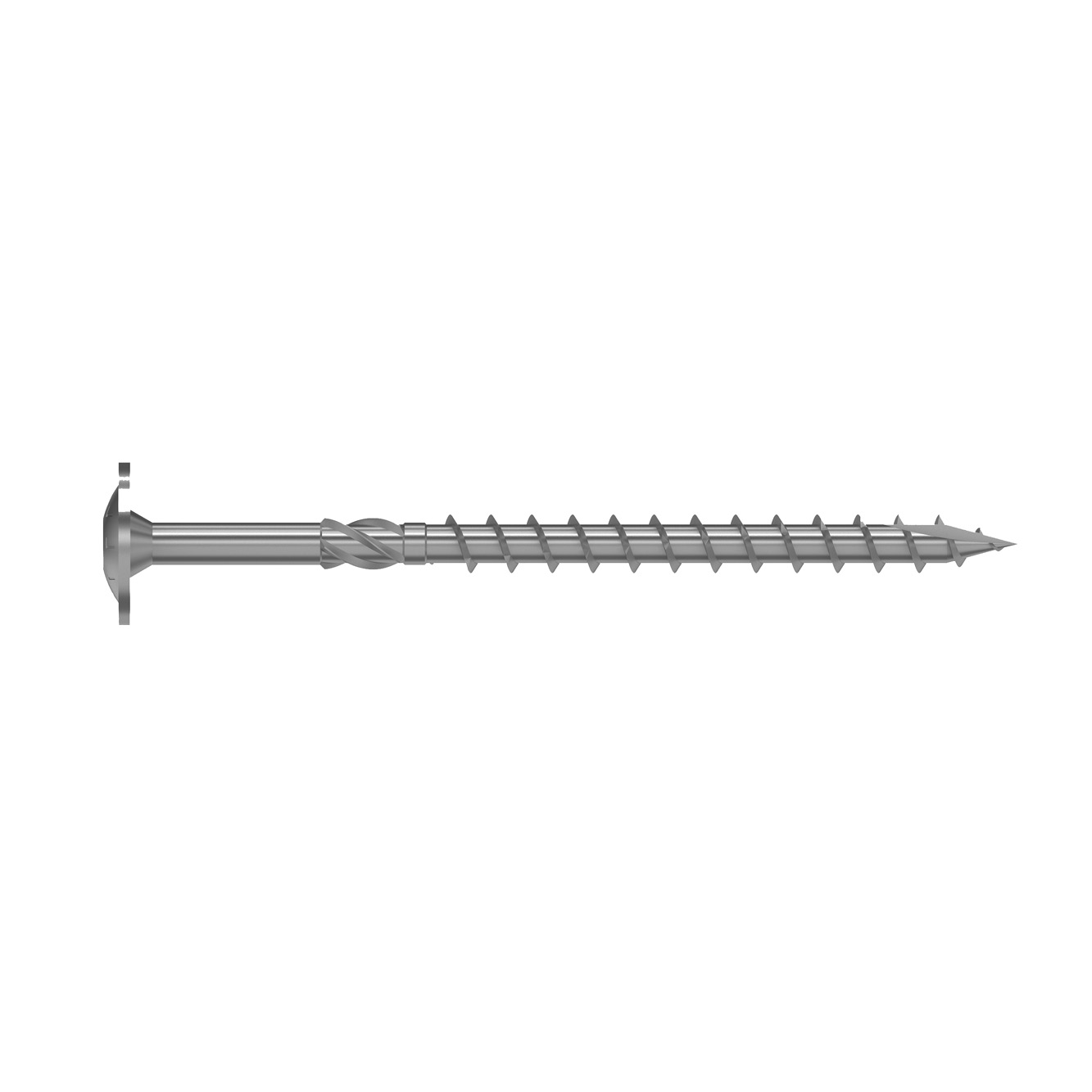

Tornillo con cabeza plana para madera de construcción Impreg+

Los tornillos SWWZ para madera de construcción de cabeza plana con rosca parcial Solid-Drive™ son tornillos estructurales disponibles en una variedad de tamaños, diseñados para estructuras de CLT y madera laminada, así como para todas las estructuras de madera para exteriores.
Estos tornillos estructurales con rosca parcial, de diámetros de 6.0, 8.0 y 10.0 mm tienen un gran poder de apriete y una excelente resistencia.
La cabeza ancha permite que el tornillo logre una alta resistencia axial. La perforación previa no es obligatoria.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Clase de servicio 3

Impreg® +

Exterior

Detalles de producto

Imagenes

Características

Acabado Impreg+

El acabado Impreg⁺ es un tratamiento de superficie electrolítico inorgánico que comprende zinc y níquel. Gracias a esta aleación, el acabado es muy robusto y conviene para ambientes corrosivos.

Ventajas :

Aprobado para un entorno C4 por una duración de 15 años según EN ISO 11997-1:2017, ciclo B,
Cumplimiento de las normas REACH, RoHS y ELV,
Sin cromo VI,
Sin corrosión galvánica con conexiones de aluminio,
Gracias a la fuerte adherencia entre el acero y este revestimiento, el Impreg⁺ no se deteriora durante la instalación ni durante la fricción,
Puede soportar temperaturas de hasta 300°C.

Aplicaciones

Campos de aplicación

Unión entre paredes de CLT,
Suelo de CLT sobre pared de CLT,
Panel de CLT sobre viga,
Panel sobre pared,
Montaje media madera,
Estructuras lígeras de madera,
Uso exterior e interior...

Ventajas

Cabeza ancha para una fuerte resistencia al atraverzado la cabeza,
Acabado Impreg⁺para uso en exteriores e interiores,

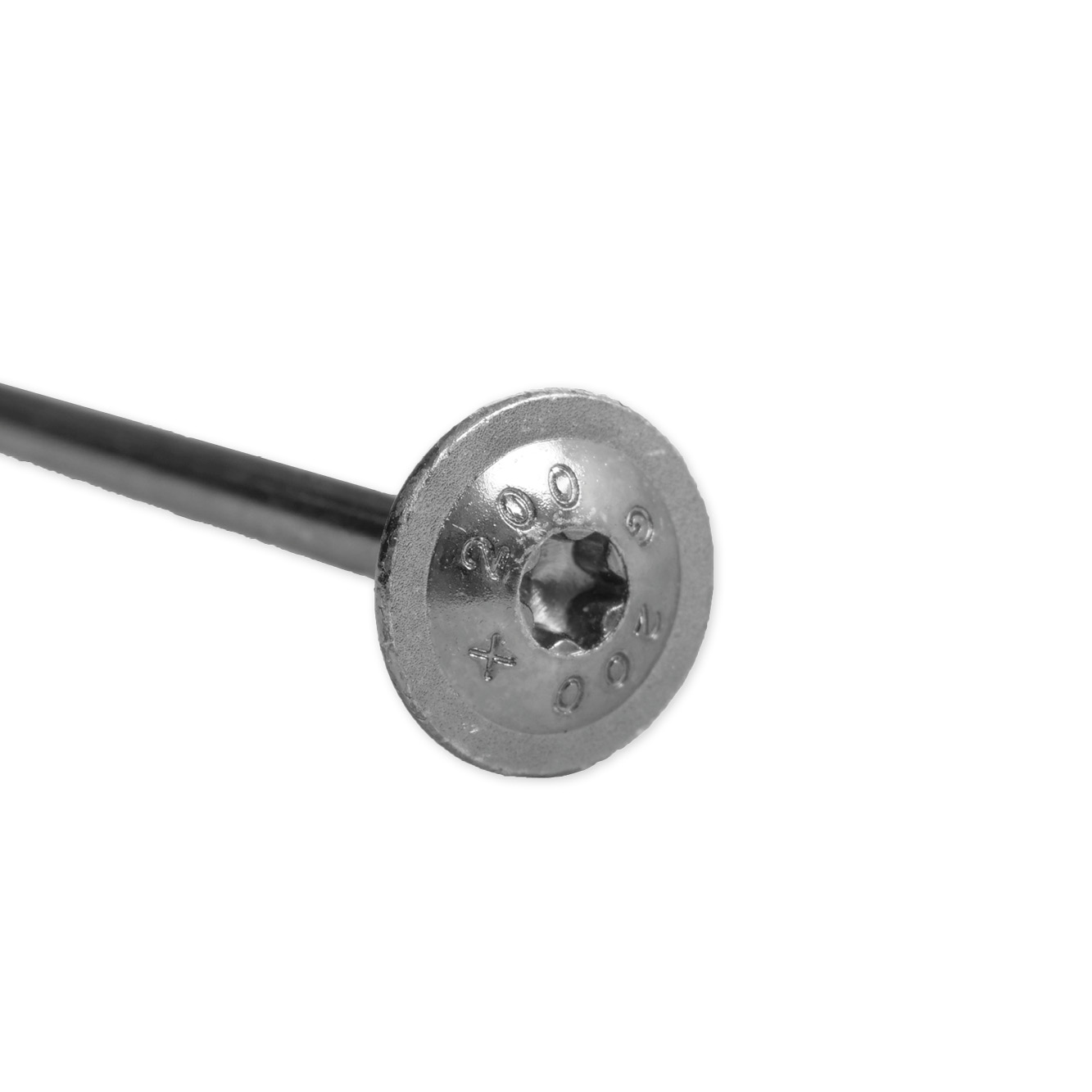

La cabeza empotrada en estrella profunda mejora la guía del tornillo y la vida útil de la broca,
Punta anti-split tipo 17 para un mejor inicio de atornillado,
Rosca asimétrica con paso grande y muescas para una mejor resistencia al desgarro,
Escariador que reduce la fricción en la inserción....

Datos técnicos

Dimensiones

Dimensiones

Modelo	Modelo	Gunnebo art. nr.	Dimensiones [mm]							Cdad / caja
Modelo	Modelo	Gunnebo art. nr.	d	l	t_fix	d_h	d₁	l_g	Punta	Cdad / caja
SWWZ6.0X80	76352	76339	6	80	-	14	3.8	50	T-30	50
SWWZ6.0X100	76453	76343		100	-	14	3.8	70	T-30	50
SWWZ6.0X120	76454	76344		120	-	14	3.8	70	T-30	50
SWWZ8.0X80	76455	76345	8	80	-	22.2	5.3	50	T-40	50
SWWZ8.0X100	76601	76347		100	-	22.2	5.3	50	T-40	50
SWWZ8.0X120	76603	76350		120	-	22.2	5.3	80	T-40	50
SWWZ8.0X140	76604	76351		140	-	22.2	5.3	80	T-40	50
SWWZ8.0X180	76605	76353		180	-	22.2	5.3	80	T-40	50
SWWZ8.0X200	76606	76354		200	-	22.2	5.3	80	T-40	50
SWWZ8.0X240	76607	76355		240	-	22.2	5.3	80	T-40	50
SWWZ8.0X300	76608	76356		300	-	22.2	5.3	80	T-40	50
SWWZ8.0X340	76609	76357		340	-	22.2	5.3	80	T-40	50
SWWZ10.0X160	76610	76358	10	160	-	25.9	6.3	80	T-40	25
SWWZ10.0X180	76611	76359		180	-	25.9	6.3	80	T-40	25
SWWZ10.0X200	76612	76360		200	-	25.9	6.3	80	T-40	25
SWWZ10.0X240	76613	76361		240	-	25.9	6.3	80	T-40	25

Propiedades mecánicas

Modelo	Propiedades características
Modelo	Momento de de flujo plástico característico – My,k [Nm]	Parametro de resistencia característica al arranque - fax,k,90° [N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - fhead,k [N/mm²]	Resistencia Característica en tracción - ftens,k [kN]	Resistencia característica a la torsión - ftor,k [Nm]	Relación de torsión
SWWZ6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
