CSFT

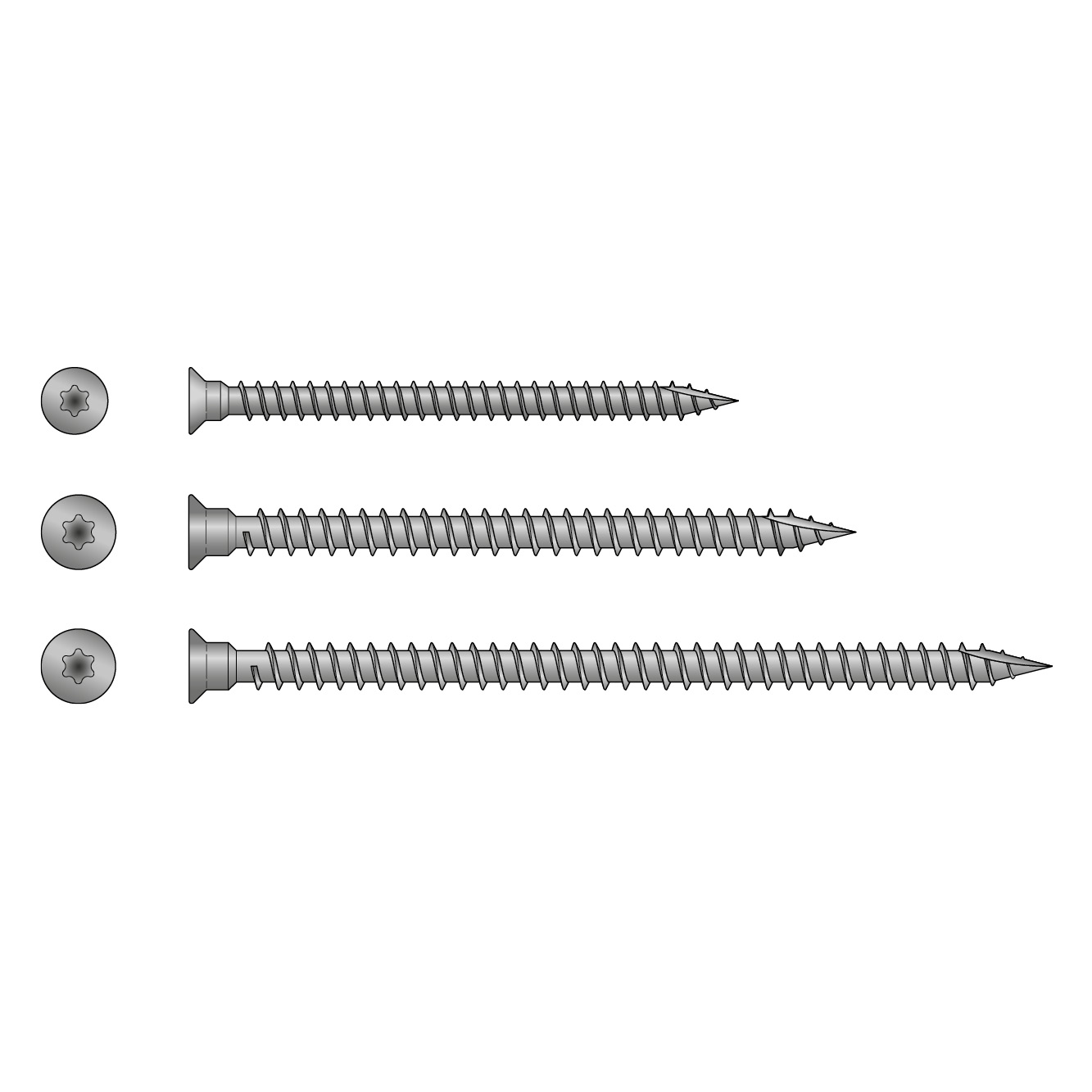

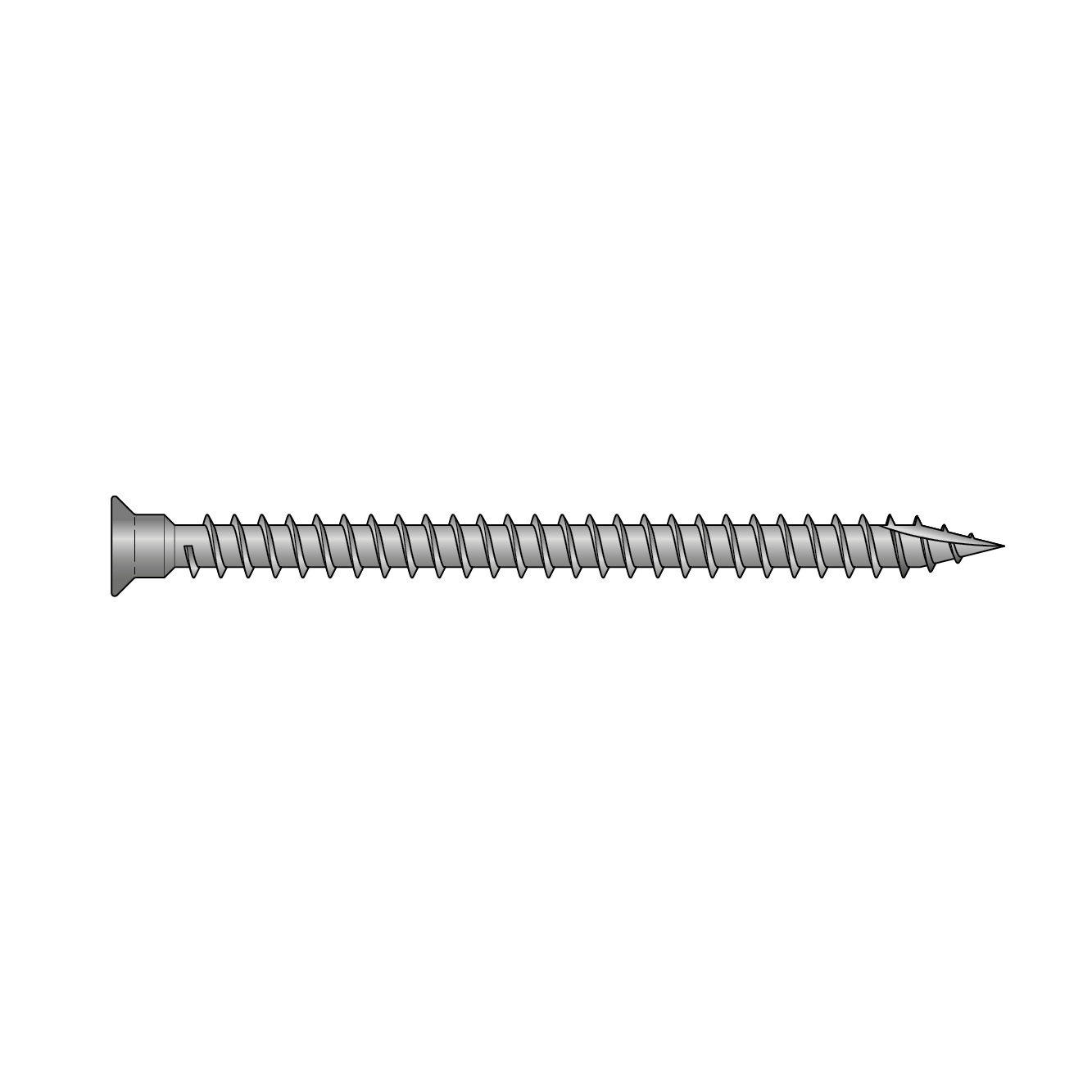

Tornillo conector de rosca completa

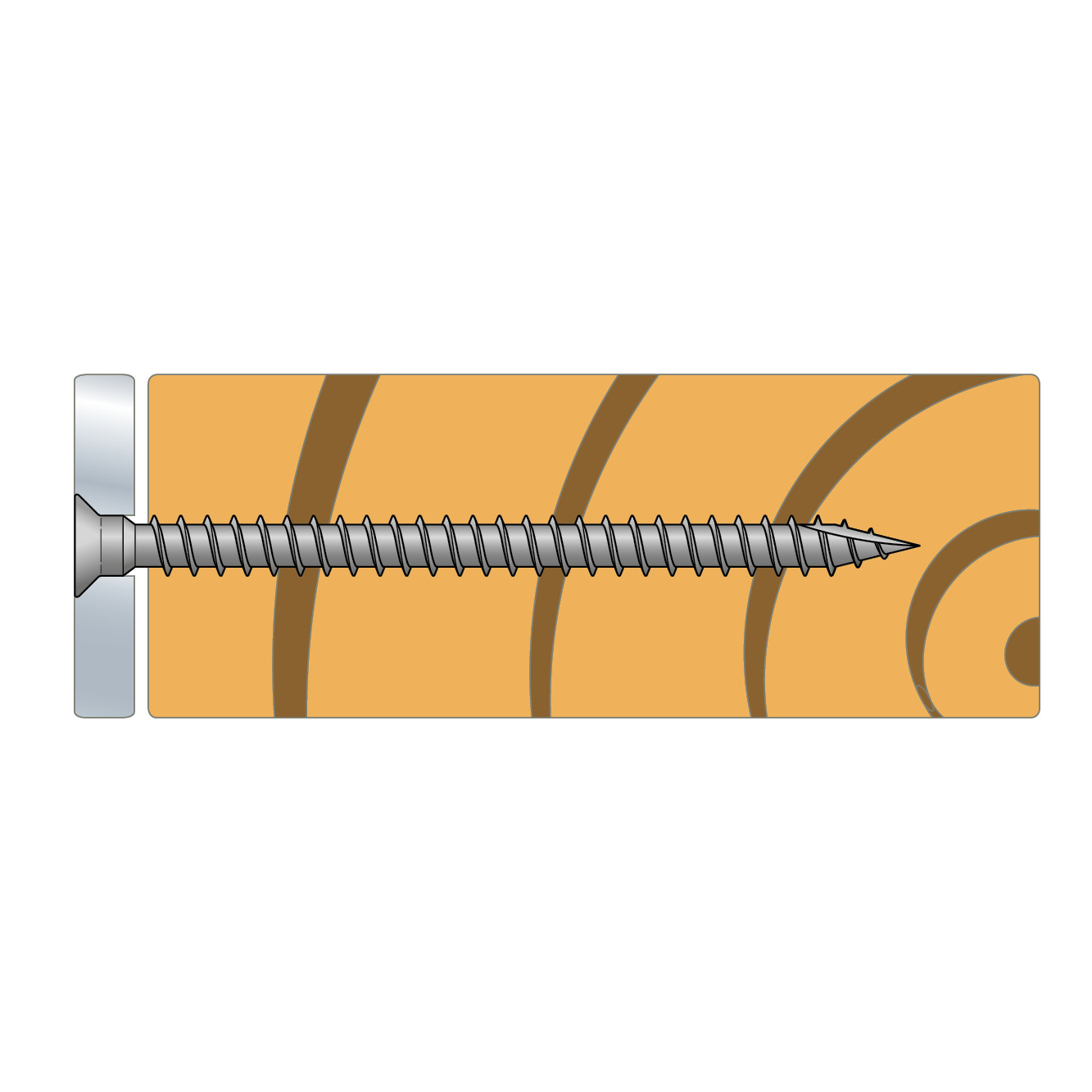

El tornillo conector CSFT se ha diseñado para las uniones acero-madera. Está optimizado y certificado para su uso con determinados conectores SImpson Strong-Tie. La forma novedosa de la cabeza garantiza una buena sujeción y una transferencia óptima del esfuerzo al conector, al tiempo que queda al ras con la superficie del conector. La rosca completa garantiza la máxima resistencia al arranque.

Marcado CE

Nuevo

Clase de servicio 2
EPD
Datos técnicos
Product Dimensions
| Referencia | Dimensiones de las fijaciones | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Dimensiones y Valores Característicos[mm] | Otro | |||||||
| d[mm] | Longitud[mm] | dₕ[mm] | D[mm] | lg[mm] | Boquilla[mm] | cantidad de caja | Peso[kg] | ||
| CSFT5.0X70 | 77308 | 5 | 70 | 8.5 | 3.5 | 65 | T-20 | 100.0 | 0.006 |
| CSFT6.0X85 | 77309 | 6 | 85 | 9.5 | 4 | 79 | T-25 | 100.0 | 0.01 |
| CSFT6.0X110 | 77310 | 6 | 110 | 9.5 | 4 | 103 | T-25 | 100.0 | 0.013 |
Characteristic properties
| Referencia | Parámetros del tornillo | |||
|---|---|---|---|---|
| Propiedades Características | ||||
| Momento de de flujo plástico característico – My,ₖ[Nm] | Parametro de resistencia característica al arranque - fₐₓ,ₖ,₉₀°[N/mm²] | Resistencia característica en tracción - fₜₑₙₛ,ₖ[kN] | Ratio de torsión | |
| CSFT5.0X70 | 7.7 | 17.8 | 10.7 | >1,5 |
| CSFT6.0X85 | 10.5 | 13.6 | 12.9 | >1,5 |
| CSFT6.0X110 | 10.5 | 13.6 | 12.9 | >1,5 |
