CSA-T
Tornillo en cinta para conector sobre madera

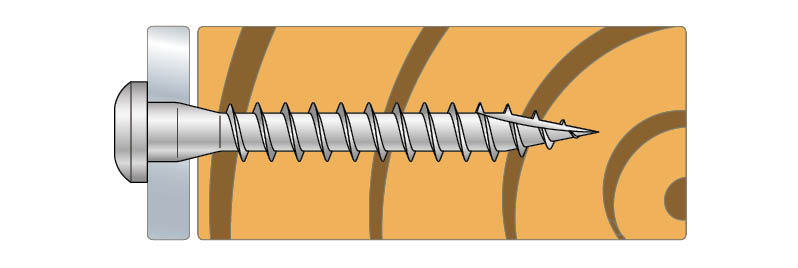

Los tornillos en cinta CSA son diseñados para facilitar la colocación de las escuadras y de los conectores sobre soporte de madera. La cabeza cónica asegura un contacto completo con el agujero del conector, lo que favorece la transmisión de esfuerzos.
Marcado CE
DITE
Clase de servicio 2
Acero electrocincado
Interior
EPD
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Product dimensions and capacities
| Modelo | DB nr. | NOBB nr. | Dimensiones de las fijaciones [mm] | Máx. rotación speed [r/min] | Valores Característicos - Madera C24 según ETE-04/0013 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | D | lg | Contera | Rlat.k [kN] | Rax.k | ||||
| CSA5.0X35T | 1439922 | 43840576 | 4.85 | 35 | 8.3 | 3.15 | 29 | T-20 | 2500 | 2 | 2.11 |
| CSA5.0X50T | 1440026 | 43840606 | 4.85 | 50 | 8.3 | 3.15 | 44 | T-20 | 2500 | 2.6 | 3.2 |
Capacities are given for 2 mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and / or timber grades, please refer to ETA-04/0013.
Product Dimensions UK
| Modelo | Fastener Dimensions [mm] | Qty per Strip | Qty per Box | Recommended RPM | Quik Drive Attachment | Peso [kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| dh | d | l | lg | ||||||
| CSA5.0X35T | 8.3 | 4.85 | 35 | 29 | 25 | 1500 | 2500 | QDBPC50E | 0.005 |
| CSA5.0X50T | 8.3 | 4.85 | 50 | 44 | 25 | 1000 | 2500 | QDBPC50E | 0.005 |
Performance Values UK
| Modelo | Valores Característicos - Madera C24 según ETE-04/0013 [kN] | |
|---|---|---|
| Rlat.k [kN] | Rax.k | |
| CSA5.0X35T | 2 | 2.11 |
| CSA5.0X50T | 2.6 | 3.2 |
Capacities are given for 2mm steel plate thickness and C24 timber. To determine the capacities for other steel thickness and/or timber grades, please refer to ETA-04/0013
