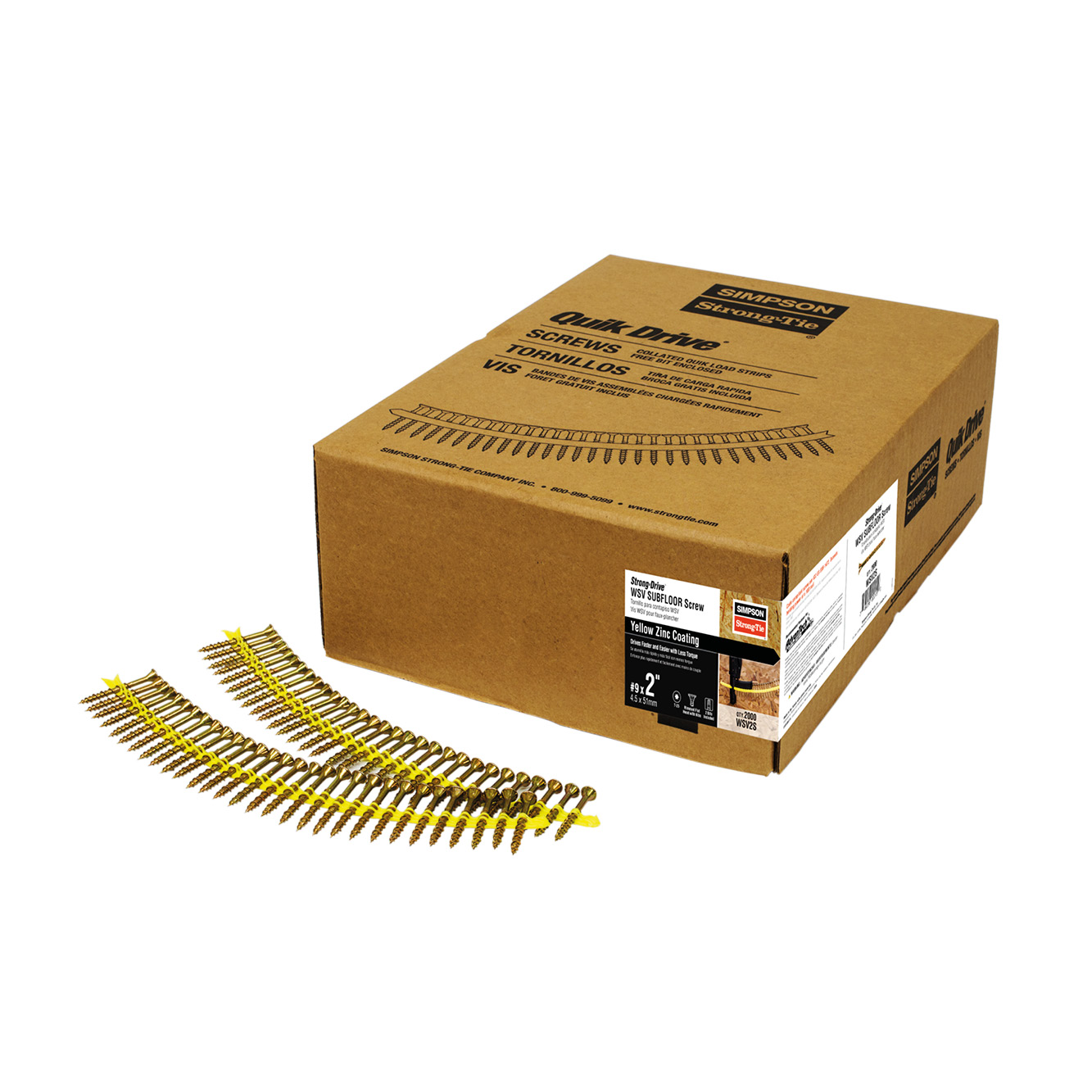

Tornillos en tiras para el sistema Quik Drive

EDM Piso de madera

CLT Tornillos y puntas de unión

WSV

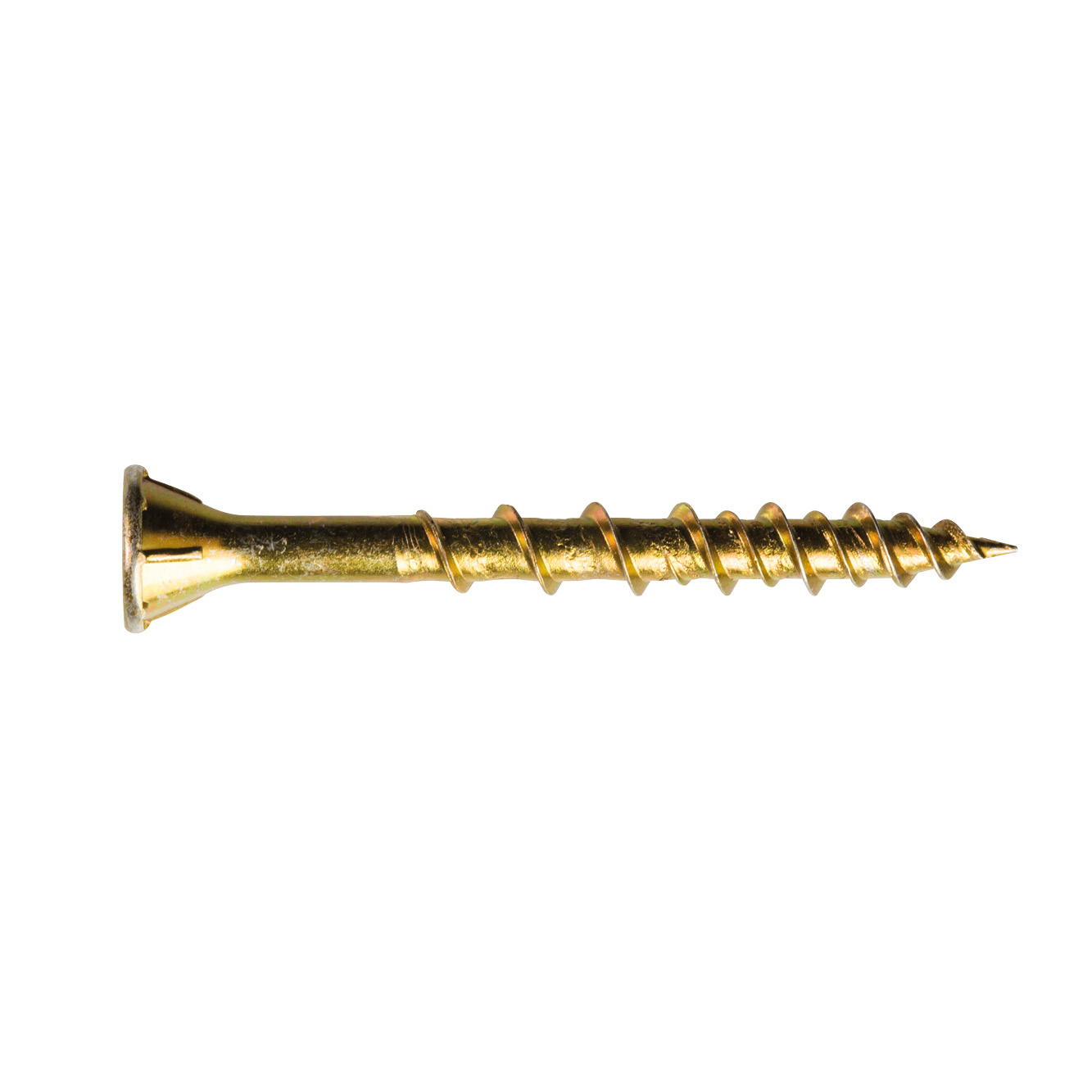

Tornillo para estructuras de madera

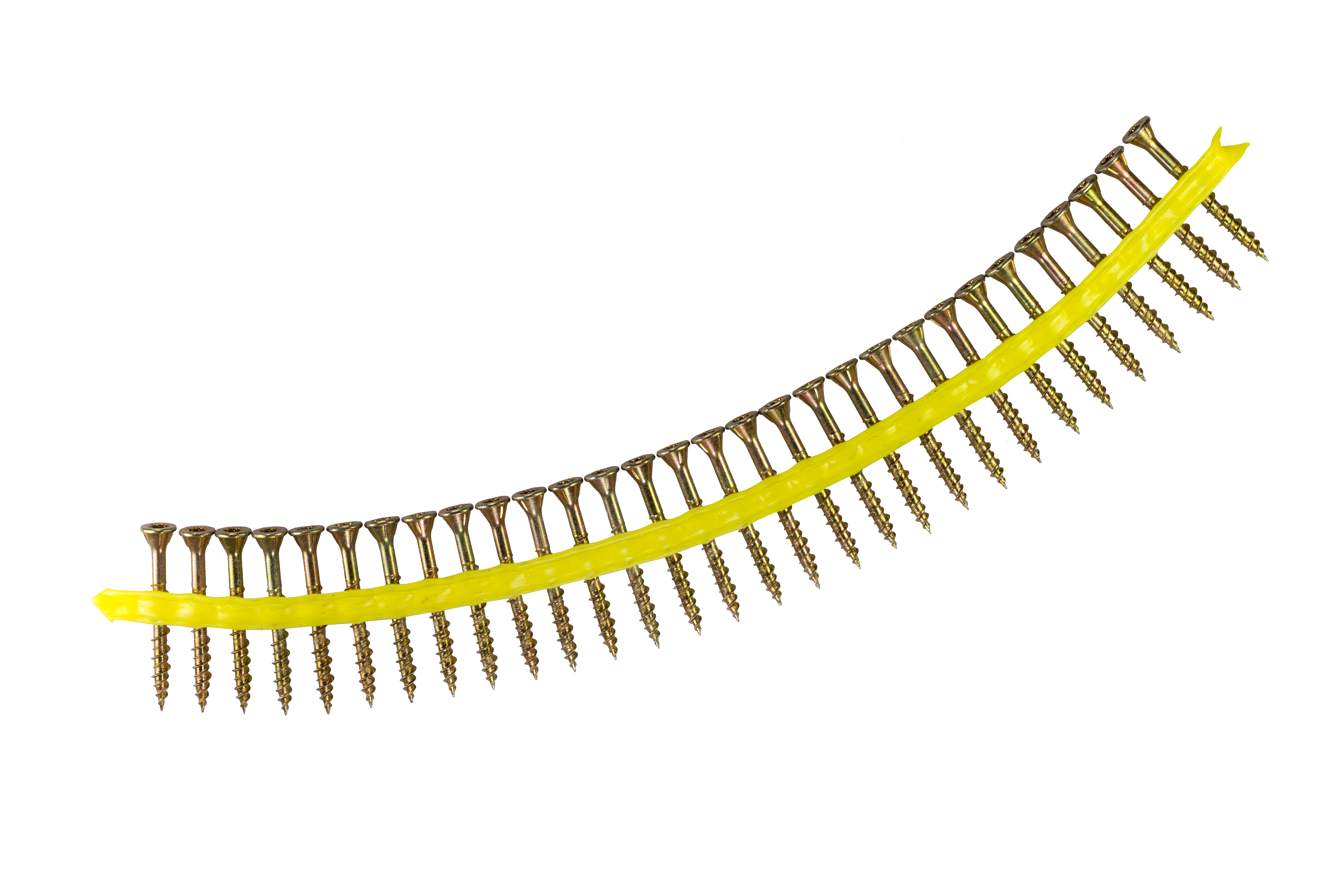

Los tornillos en cinta Quik Drive® WSV con doble rosca son diseñados para facilitar la colocación de suelos de madera sobre madera y estructura de madera. La cabeza avellanada dentada permite no dañar la madera.

Ficha técnica

Marcado CE

Nuevo

Clase de servicio 2

EPD

Acero cincado amarillo

Interior

WSV_SSTBP_homepage_DK_da

Detalles de producto

Imagenes

Características

Materia

Acabado cincado amarillo.

Ventajas

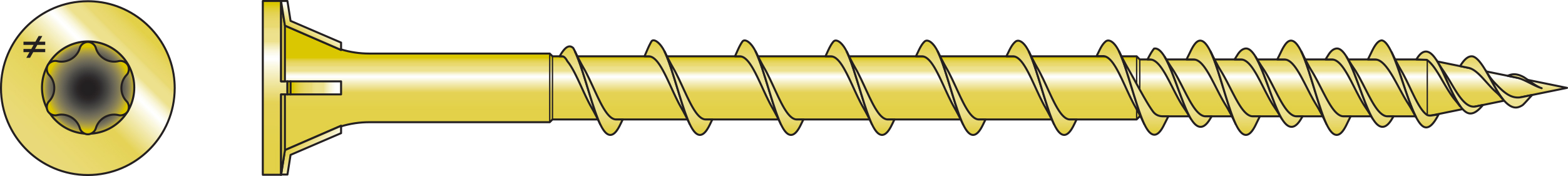

Cabeza avellanada con estrías para facilitar la penetración de la cabeza en el soporte,
Punta taladrante para una mejor penetración aún sin pre-taladrar,

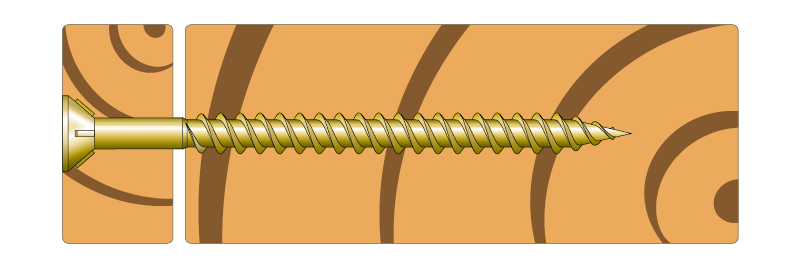

Rosca parcial adaptada a la fijación madera sobre madera,
Valores de carga característicos al arrancamiento sobre soporte de madera,
Marcado CE según EN 14592,
Doble rosca para una perforación más rápida de un 30%,
Sistema Torx : resistancia a la rotura,

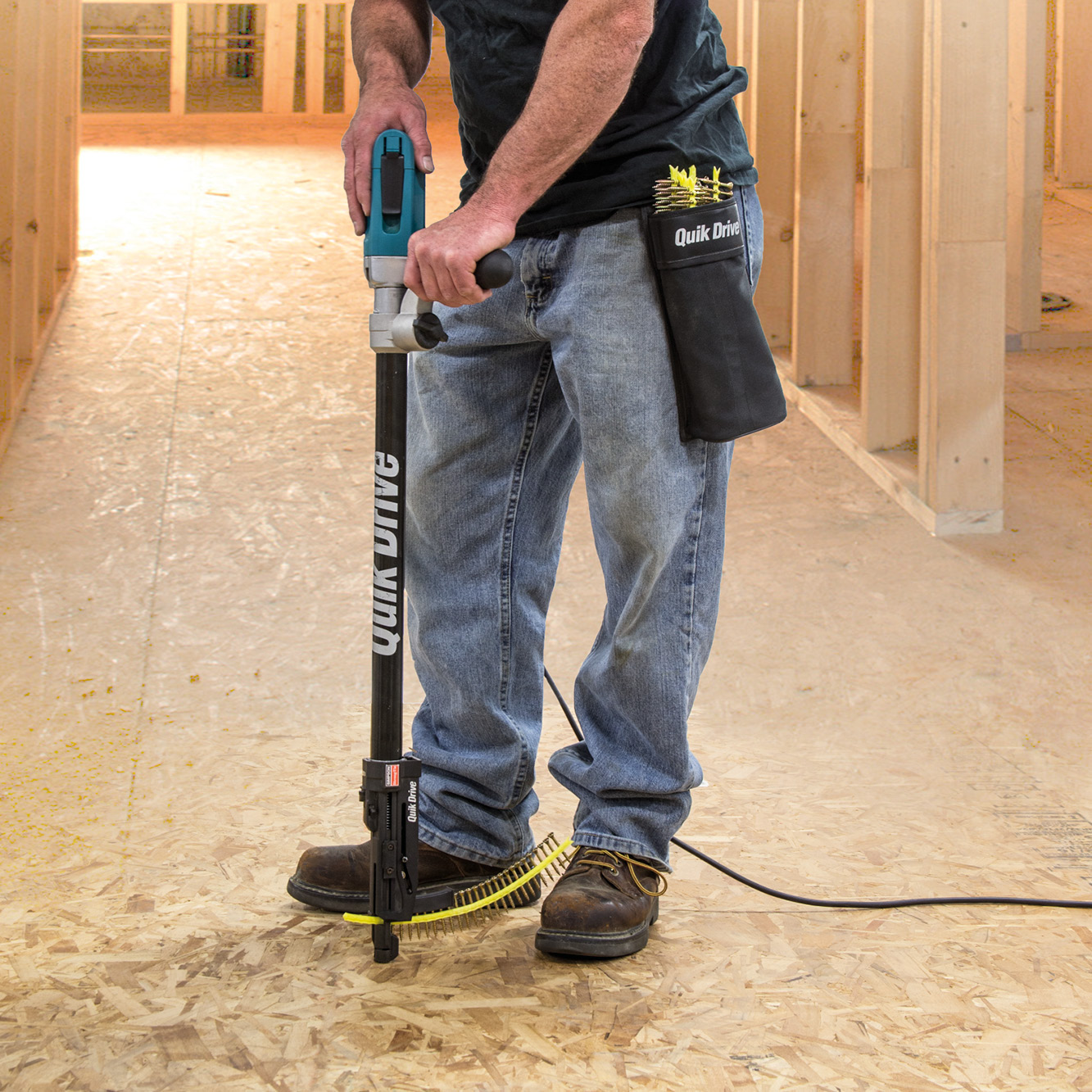

El kit de fijación inalámbrico Quik Drive® QDDWDCF622 combinado con la herramienta Quik Drive® QDPRO76SKE se han desarrollado específicamente para una fácil instalación de tornillos en madera.

Aplicaciones

Soporte

Madera maciza, madera compuesta, madera laminada,
Estructura de madera.

Campos de aplicación

Suelos de madera sobre estructura de madera.

Datos técnicos

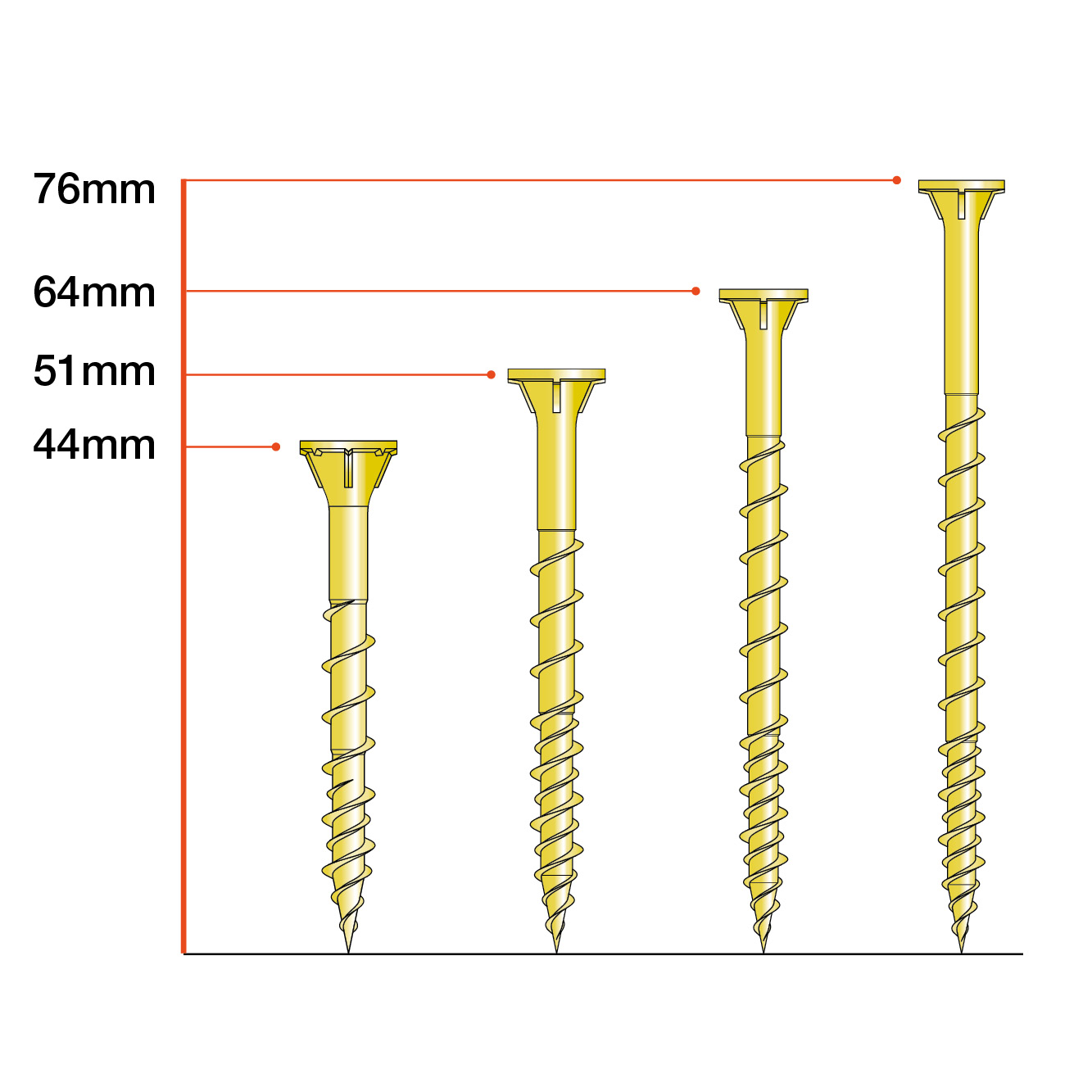

Dimensions

Referencia	Dimensiones de las fijaciones
	Otro		Dimensiones y Valores Característicos[mm]				Información QD
	Número tornillo/caja	Peso[kg]	Longitud tornillo[mm]	Diámetro[mm]	Anchura cabeza[mm]	lg[mm]	Número tornillo/cinta	Velocidad de rotación en vacío del atornillador con desembrague max[U/Min.]	Herramientas compatibles
WSV44E	2000.0	0.004	44	4.6	8.5	31	30.0	2500-4500	QDPRO64E / QDPRO76SKE
WSV51E	2000.0	0.004	51	4.6	8.5	37	30.0	2500-4500	QDPRO64E / QDPRO76SKE
WSV64E	1500.0	0.005	64	4.6	8.5	50	30.0	2500	QDPRO64E / QDPRO76SKE
WSV76E	1000.0	-	76	4.6	8.5	55	30.0	2500	QDPRO76SKE / QD76KE

Propiedades características - EN14592

Referencia	Parámetros del tornillo
	Propiedades Características
	Momento de elasticidad característico[Nm]	Parámetro de arranque característico[N/mm²]	Parámetro de incrustación característico[N/mm²]	Capacidad de tracción característica[kN]	Resistencia a la torsión característica[Nm]	Ratio de torsión
WSV44E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV51E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV64E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV76E	3.5	14.7	31.3	8.2	5.9	≥ 1,5

Resistencias características - Panel/Madera

Referencia	Cargas de los tornillos
	Panel (OSB, panel de partículas ρₖ≥380 kg/m3) / Madera C24 en función del grosor del panel tₚ
	13 mm[mm]			15 mm[mm]			22 mm[mm]			18 mm[mm]			25 mm[mm]
	Rax.k.13[kN]	Rv.0.k.13[kN]	Rv.90.k.13[kN]	Rax.k.15[kN]	Rv.0.k.15[kN]	Rv.90.k.15[kN]	Rax.k.22[kN]	Rv.0.k.22[kN]	Rv.90.k.22[kN]	Rax.k.18[kN]	Rv.0.k.18[kN]	Rv.90.k.18[kN]	Rax.k.25[kN]	Rv.0.k.25[kN]	Rv.90.k.25[kN]
WSV44E	2.03	1.27	1.27	-	0.83	0.83	-	0.93	0.93	-	0.93	0.93	-	0.85	0.85
WSV51E	2.42	1.37	1.37	2.42	1.43	1.43	-	1	1	2.23	1.49	1.49	-	1.01	1.01
WSV64E	2.42	1.37	1.37	2.42	1.43	1.43	2.42	1.61	1.61	2.42	1.53	1.53	-	1.01	1.01
WSV76E	2.42	1.37	1.37	2.42	1.43	1.43	2.42	1.61	1.61	2.42	1.53	1.53	2.42	1.61	1.61

Resistencias características - Contrachapado/Madera

Referencia	Cargas de los tornillos
	Contrachapado (ρₖ≥490 kg/m₃) / Madera C24 en función del grosor del panel tₚ
	10 mm[mm]			15 mm[mm]			18 mm[mm]			22 mm[mm]			25 mm[mm]			30 mm[mm]
	Rax.k.10[kN]	Rv.0.k.10[kN]	Rv.90.k.10[kN]	Rax.k.15[kN]	Rv.0.k.15[kN]	Rv.90.k.15[kN]	Rax.k.18[kN]	Rv.0.k.18[kN]	Rv.90.k.18[kN]	Rax.k.22[kN]	Rv.0.k.22[kN]	Rv.90.k.22[kN]	Rax.k.25[kN]	Rv.0.k.25[kN]	Rv.90.k.25[kN]	Rax.k.30[kN]	Rv.0.k.30[kN]	Rv.90.k.30[kN]
WSV44E	2.03	1.22	1.22	-	0.84	0.84	-	0.94	0.94	-	0.93	0.93	-	0.85	0.85	-	-	-
WSV51E	2.5	1.27	1.27	-	0.84	0.84	-	0.94	0.94	-	1	1	-	1	1	-	0.9	0.9
WSV64E	2.96	1.27	1.27	2.96	1.58	1.58	2.96	1.68	1.68	-	1	1	-	1	1	-	1	1
WSV76E	2.96	1.27	1.27	2.96	1.58	1.58	2.96	1.68	1.68	2.96	1.74	1.74	2.96	1.74	1.74	2.96	1.74	1.74

Certificación

Declaración de prestaciones (DoP)

es-dop-h19-0016-s01-0.pdf

Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-screws

Sin historial disponible

Descargas

Tornillo WSV para TABLONES DE MADERA

Simpson Strong-Tie ha revisado el diseño de sus tornillos para tablones de madera más comunes para el sistema Quik Drive® con el fin de reducir el par de apriete y acelerar el tiempo de colocación.

Tornillo WSV para TABLONES DE MADERA

Versión en papel
Solid-Drive - Fijaciones para uniones estructurales en madera

Las fijaciones Solid-Drive facilitan el trabajo de ingenieros e instaladores. Su diseño de altas prestaciones mejora los valores de aplicación de cargas, al tiempo que disminuye el tiempo de instalación y, por lo tanto, reduce los costes de mano obra y de materiales.

Solid-Drive - Fijaciones para uniones estructurales en madera

Versión en papel

Paquetes ZIP

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D simplificado
IFC ZIP SAT ZIP SKP ZIP STL ZIP
