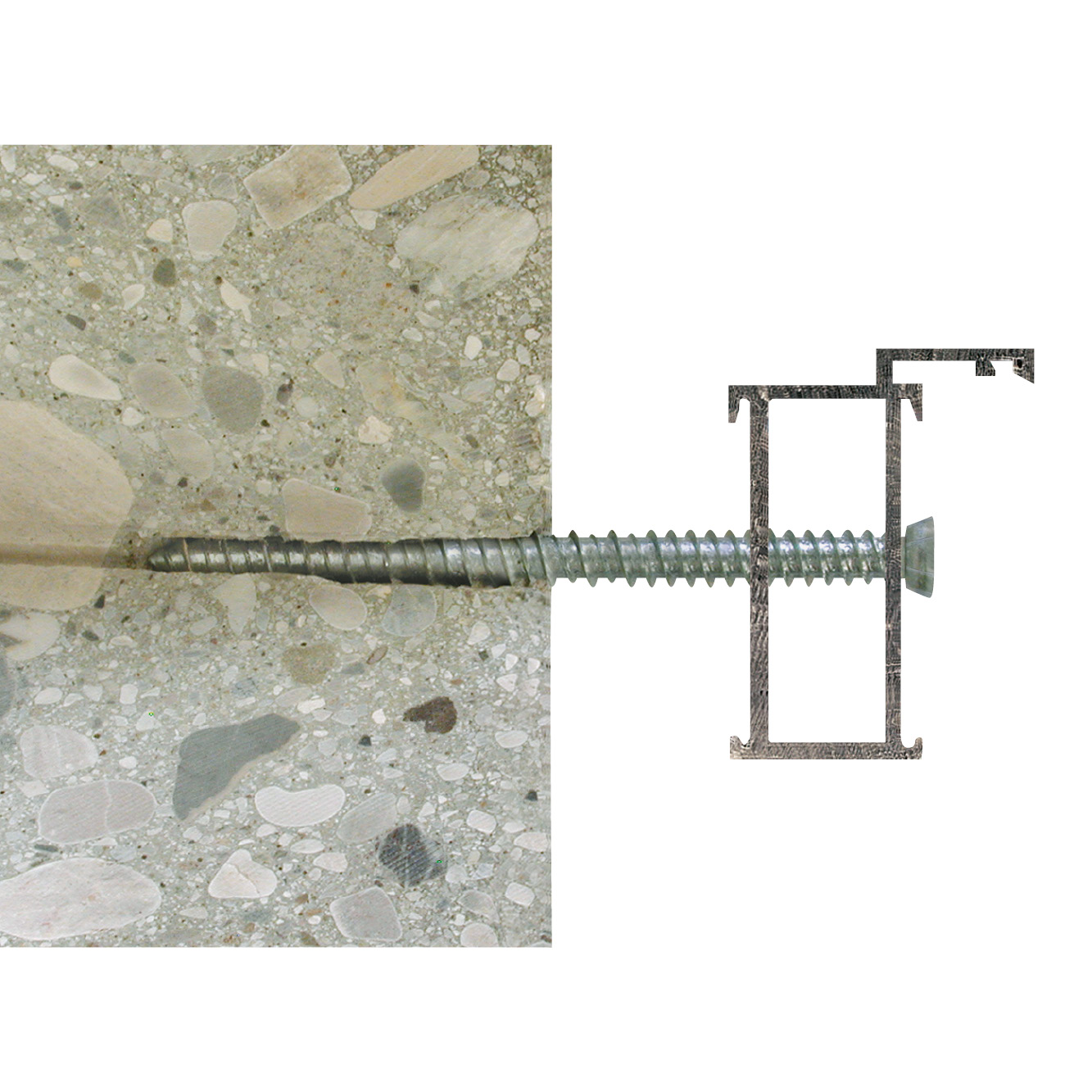

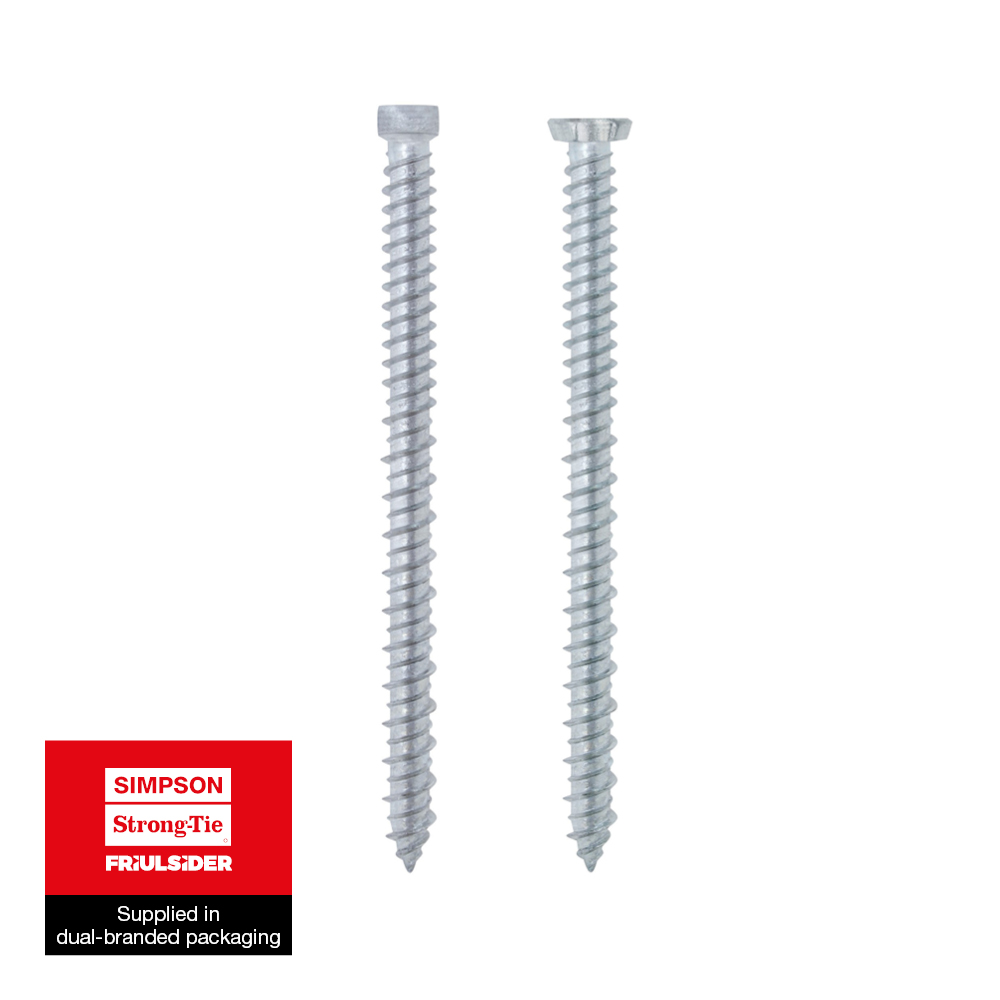

El tornillo para hormigón VF es un sistema de fijación directa y rápida para elementos ligeros, como marcos de ventanas y puertas, sobre soportes macizos o huecos.
Se puede desmontar completamente y de forma sencilla.
Diámetro de perforación pequeño (6 mm)
Aplicaciones
Materia
Acero electrocincado
Aplicación
Fijación temporal,
Fijación de soleras,
Fijación de bandejas para cables, sistemas de ventilación.
Soportes
Hormigón no fisurado,
Hormigón celular,
Mampostería hueca y maciza.
Datos técnicos
Dimensiones tornillo de cabeza avellanada
Dimensiones
Referencia
Dimensiones de las fijaciones metálicas
Datos de instalación
Dimensiones y Valores Característicos[mm]
Referencia del producto
Otro
Datos de instalación
Separaciones y distancias al borde
Dimensiones[mm]
Ø cabeza[mm]
cabeza
Ø agujero[mm]
Ø agujero de la pieza a fijar[mm]
Grosor máx. de pieza a fijar[mm]
Cantidad[pcs]
Cant. por sobrenvasado
Profundidad de anclaje nominal[mm]
Profundidad mínima de perforación[mm]
Grosor mínimo del soporte[mm]
19419B0706000
Ø7,5x60
11.5
T-30
VF
6
6.2
30
100.0
800
30
40
60
19419B0708000
Ø7,5x80
11.5
T-30
VF
6
6.2
50
100.0
800
30
40
60
19419B0709000
Ø7,5x90
11.5
T-30
VF
6
6.2
60
100.0
800
30
40
60
19419B0710000
Ø7,5x100
11.5
T-30
VF
6
6.2
70
100.0
800
30
40
60
19419B0712000
Ø7,5x120
11.5
T-30
VF
6
6.2
90
100.0
600
30
40
60
19419B0715000
Ø7,5x150
11.5
T-30
VF
6
6.2
120
100.0
600
30
40
60
19419B0718000
Ø7,5x180
11.5
T-30
VF
6
6.2
150
100.0
400
30
40
60
El grosor máximo de la pieza a fijar corresponde a una instalación sobre hormigón
* dimensión no cubierta por el marcado CE

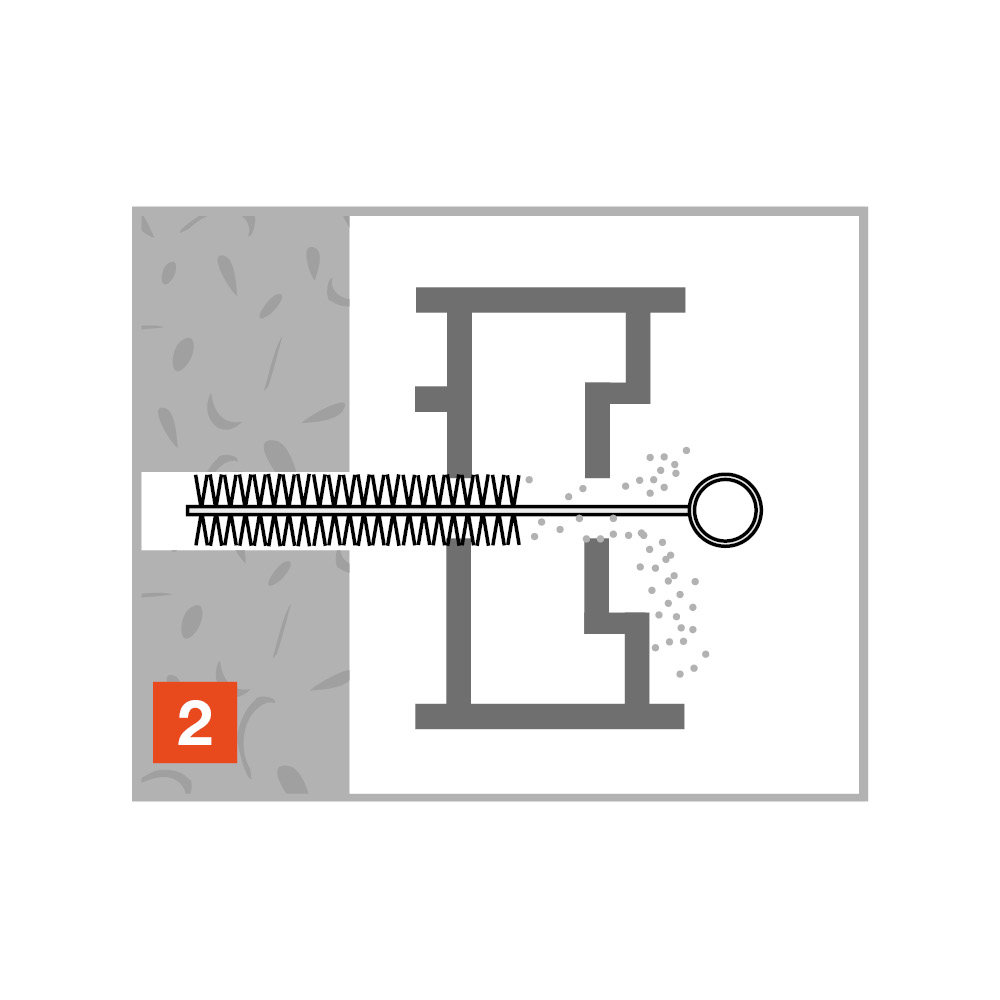

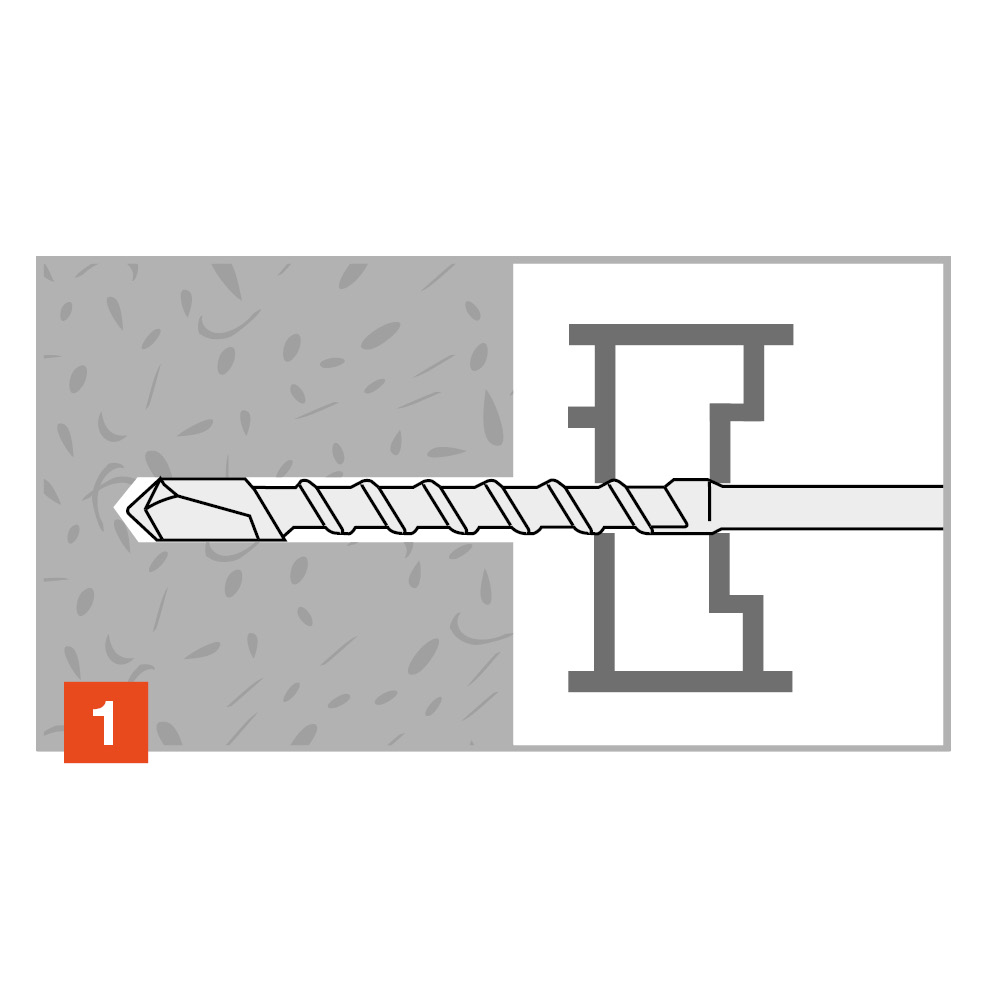

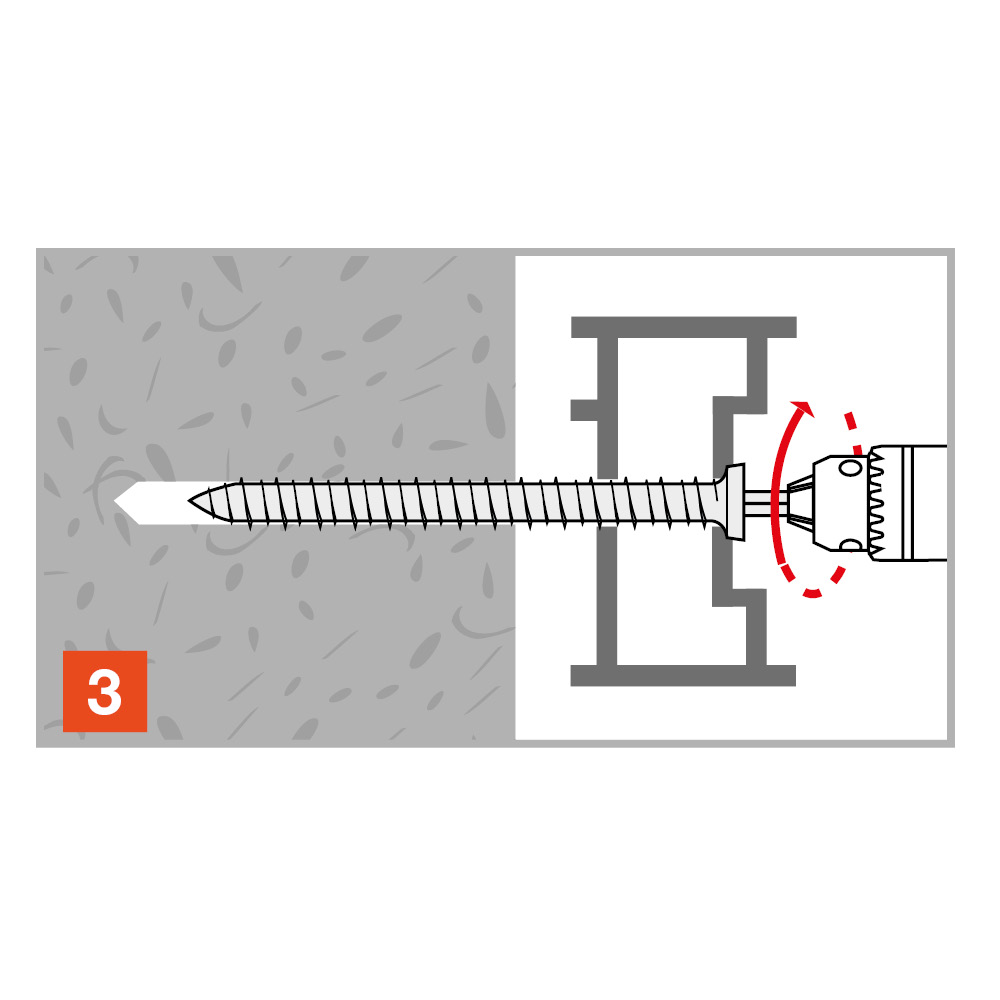

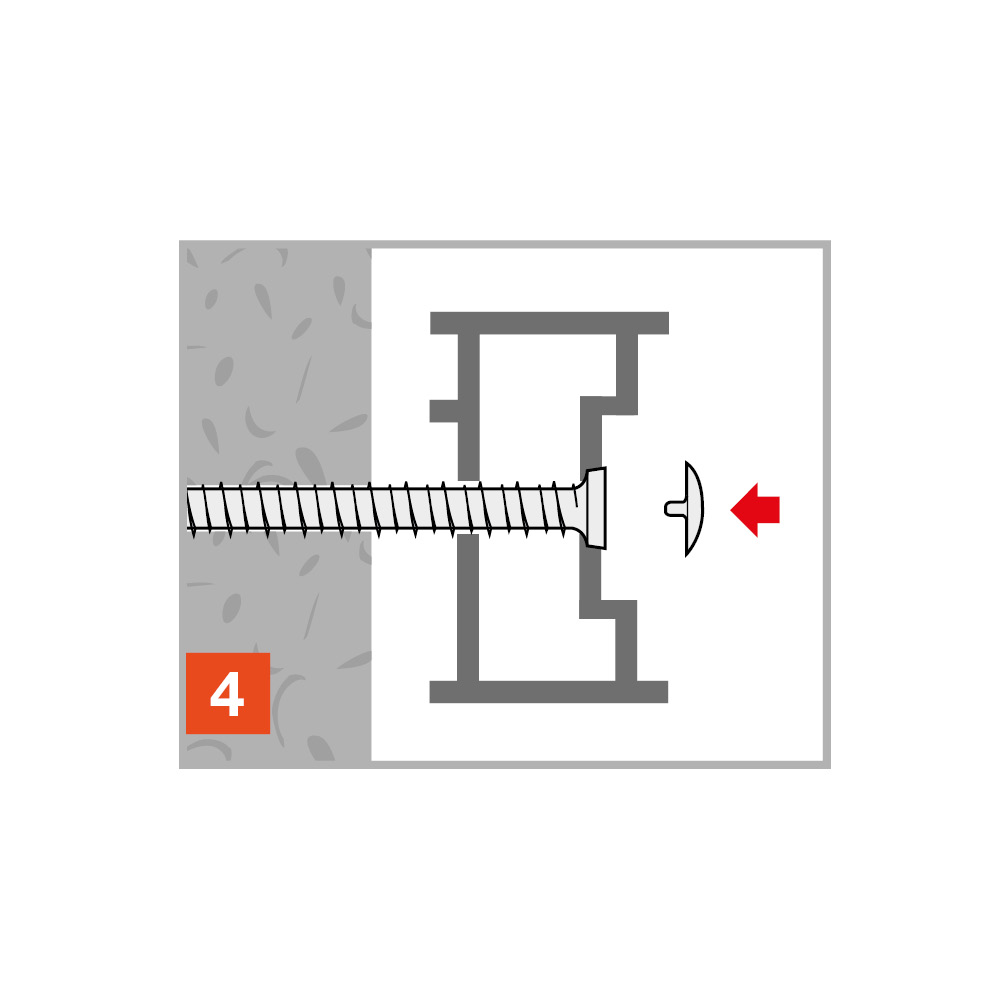

Instalación
Montaje
