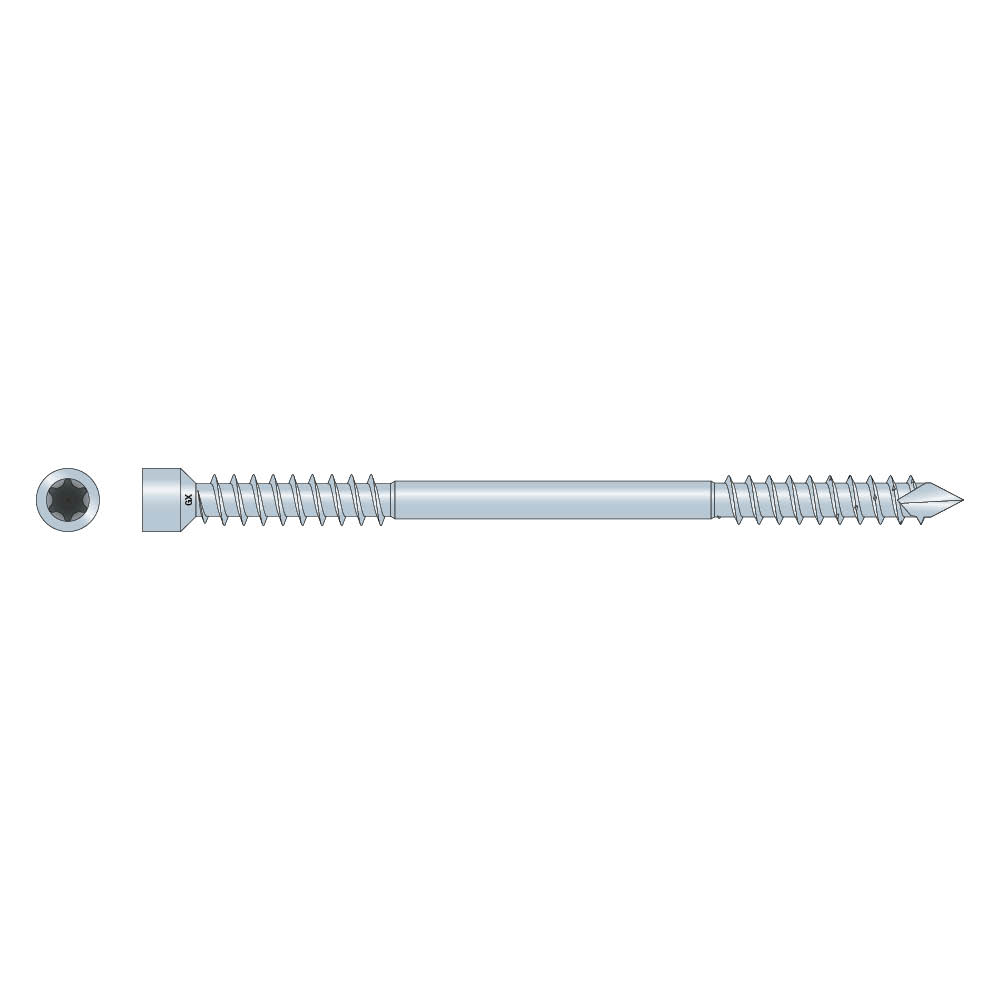

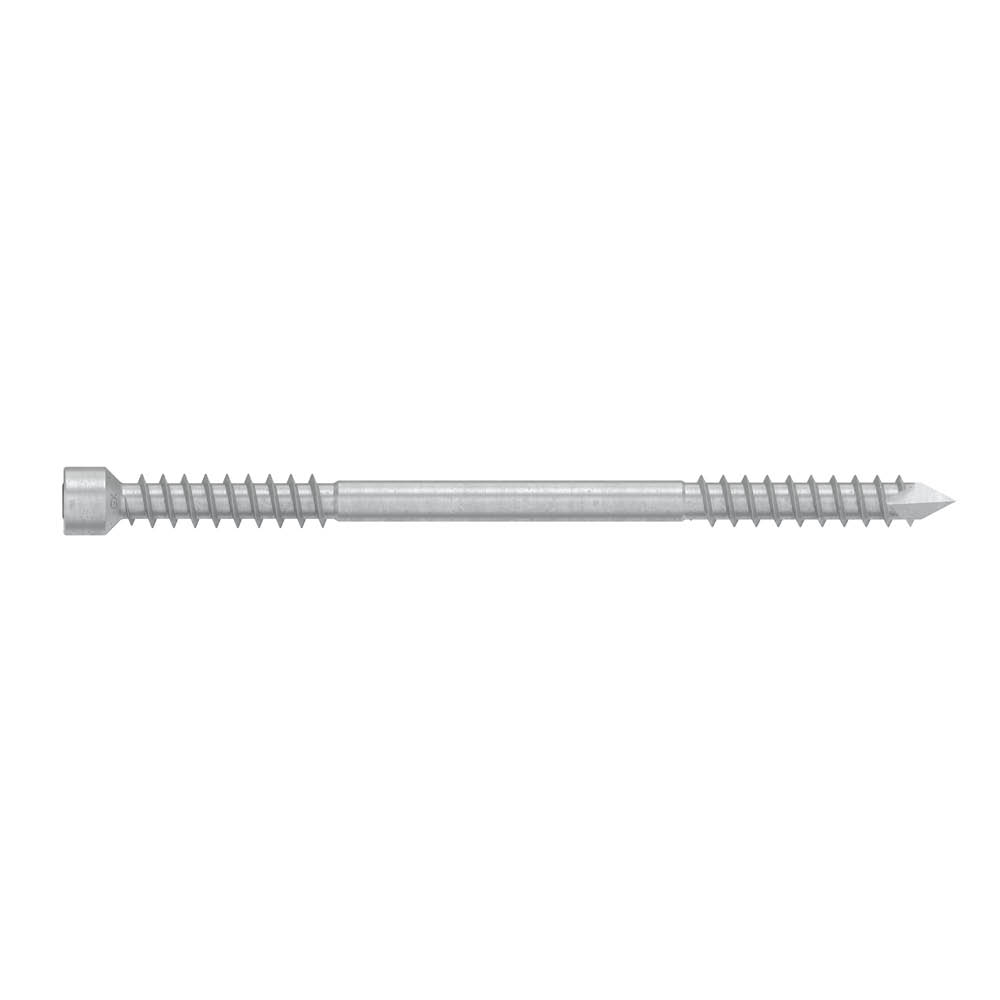

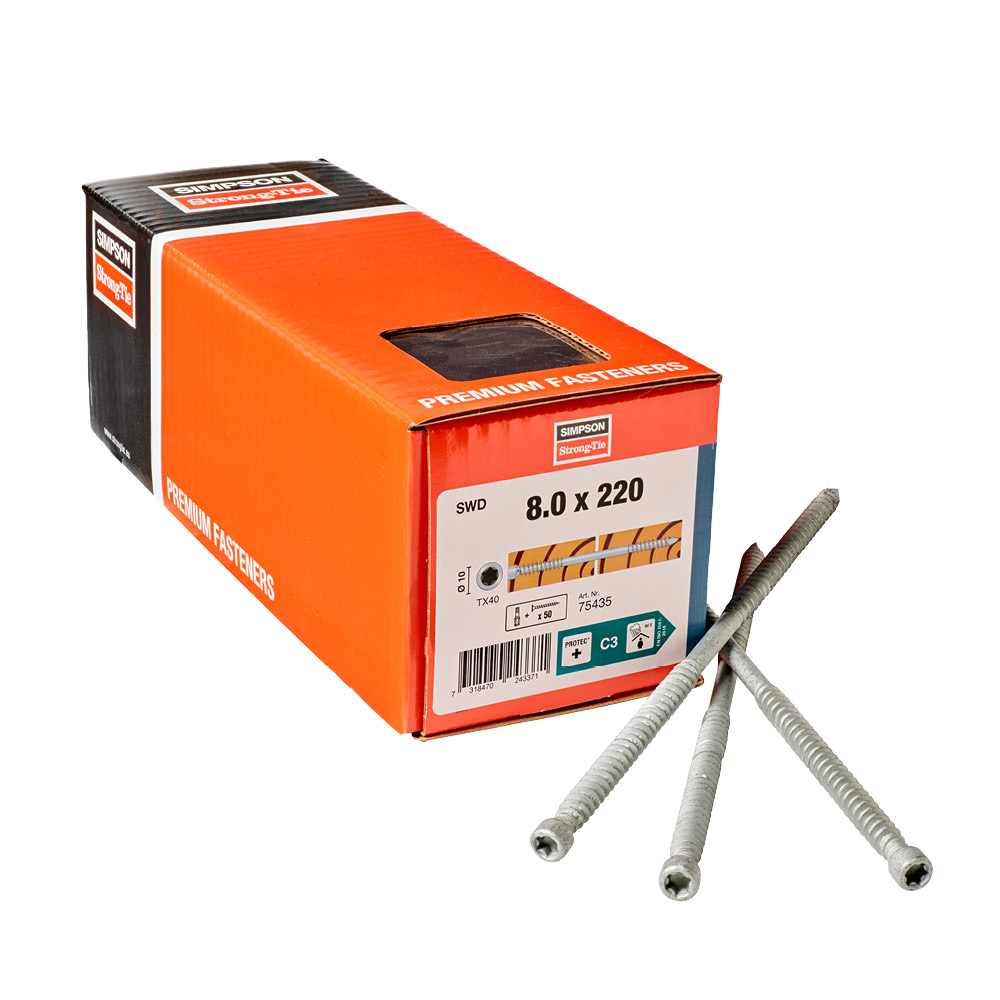

Tornillo para madera estructural con cabeza cilíndrica y doble rosca

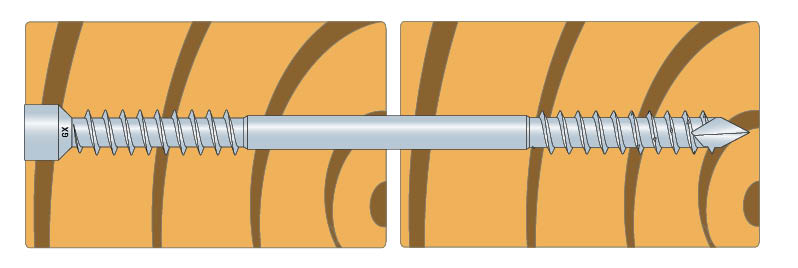

SWD es un tornillo de construcción diseñado para conectar dos cuerpos de madera entre sí. La pequeña cabeza en forma de tapa y la doble rosca crean un conjunto flexible e invisible de alta resistencia. El paso de rosca diferenciado genera un efecto de abrazadera, reduciendo el riesgo de que queden huecos entre las piezas de madera.

Ficha técnica

Marcado CE

DITE

EPD

Protec® +

Clase de servicio 2

Exterior

Fastener Designer

SWD_SSTBP_homepage_PL_pl

SWD_SSTBP_homepage_LV_en

SWD_SSTBP_homepage_NO_no

SWD_SSTBP_homepage_DK_da

Detalles de producto

Imagenes

Características

Ventajas

Cabeza cilíndrica
Doble rosca
Punta de broca

Material

Revestimiento Protec+®.

Aplicaciones

Campos de aplicación

Madera-madera

Datos técnicos

DIMENSIONES

Dimensiones

Referencia	Dimensiones de las fijaciones[mm]
	Código	Otro	Dimensiones y Valores Característicos[mm]
	Código	N° / caja	d[mm]	l[mm]	dh[mm]	D[mm]	lg1 (debajo de la cabeza)[mm]	lg2 (lado de la punta)[mm]	Boquilla[mm]
SWD6.5X65	75425	50.0	6.5	65	8	4	28	21.5	T-30
SWD6.5X90	75426	50.0	6.5	90	8	4	40	33.5	T-30
SWD6.5X130	75427	50.0	6.5	130	8	4	40	33.5	T-30
SWD6.5X160	75428	50.0	6.5	160	8	4	65	58.5	T-30
SWD6.5X190	75429	50.0	6.5	190	8	4	80	73.5	T-30
SWD6.5X220	75430	50.0	6.5	220	10	4	95	88.5	T-30
SWD8.0X90	75431	50.0	7.8	90	10	5.4	40	31.5	T-40
SWD8.0X130	75432	50.0	7.8	130	10	5.4	40	31.5	T-40
SWD8.0X160	75433	50.0	7.8	160	10	5.4	65	56.5	T-40
SWD8.0X190	75434	50.0	7.8	190	10	5.4	80	71.5	T-40
SWD8.0X220	75435	50.0	7.8	220	10	5.4	95	86.5	T-40
SWD8.0X245	75436	50.0	7.8	245	10	5.4	107.5	99	T-40
SWD8.0X275	75437	50.0	7.8	275	10	5.4	107.5	99	T-40
SWD8.0X300	75438	50.0	7.8	300	10	5.4	135	126.5	T-40
SWD8.0X330	75439	50.0	7.8	330	10	5.4	135	126.5	T-40

PROPIEDADES MECÁNICAS

Referencia	Parámetros del tornillo
	Propiedades Características
	Momento de de flujo plástico característico – My,ₖ[Nm]	Parametro de resistencia característica al arranque - fₐₓ,ₖ,₉₀°[N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - fₕₑₐd,ₖ[N/mm²]	Resistencia Característica en tracción - fₜₑₙₛ,ₖ[kN]	Resistencia característica a la torsión - fₜₒᵣ,ₖ[Nm]	Relación de torsión
SWD6.5X65	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X90	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X130	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X160	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X190	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD6.5X220	12.4	13.7	-	14.5	12.6	≥ 1,5
SWD8.0X90	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X130	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X160	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X190	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X220	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X245	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X275	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X300	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD8.0X330	26.8	13.1	-	25.3	27.7	≥ 1,5
SWD6.5	12.4	13.7	-	14.5	12.6	-
SWD8	26.8	13.1	-	25.3	27.7	-

Certificación

Declaración de prestaciones (DoP)

es-dop-e21-0670-02-s-2.pdf

Ver historial

2022-08-26

es-dop-e21-0670.pdf

Evaluación técnica europea (ETA)

eta-21-0670-2025-10-17.pdf

Ver historial

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-screws

Sin historial disponible

Descargas
