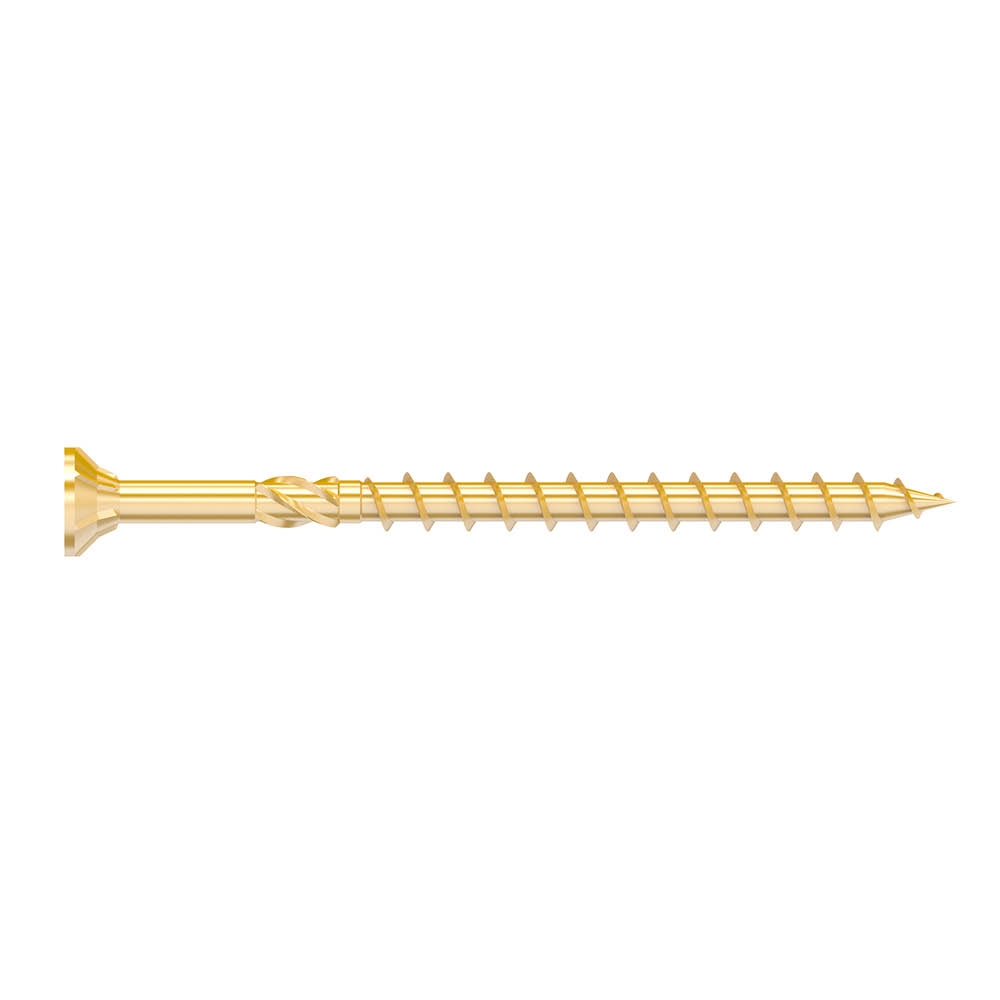

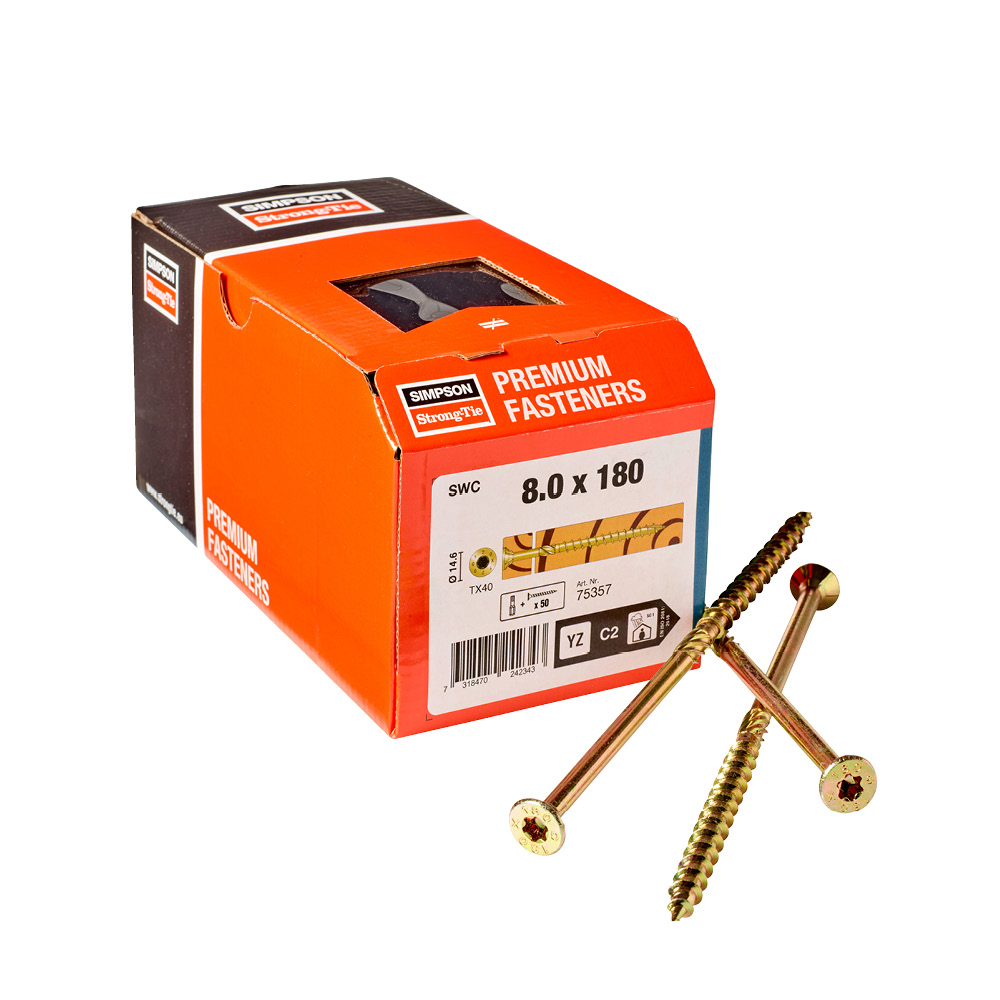

El tornillo para madera de cabeza avellanada de rosca parcial SWC de la serie Solid-Drive™ es un tornillo estructural disponible en varios tamaños y fue desarrollado para la construcción de CLT y madera laminada, así como para estructuras interiores de madera.

Ficha técnica

Marcado CE

DITE

EPD

Clase de servicio 2

Acero cincado amarillo

Interior

Fastener Designer

Detalles de producto

Imagenes

Características

Materia

Acero cincado amarillo electrogalvanizado

Ventajas

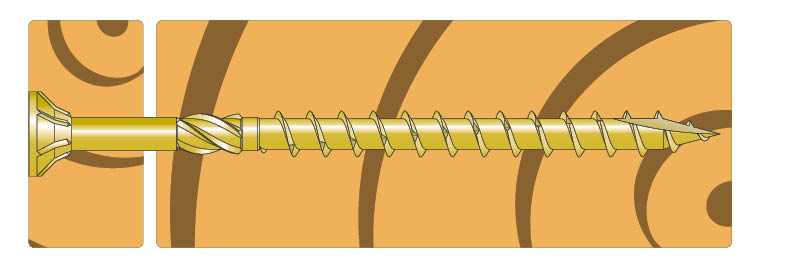

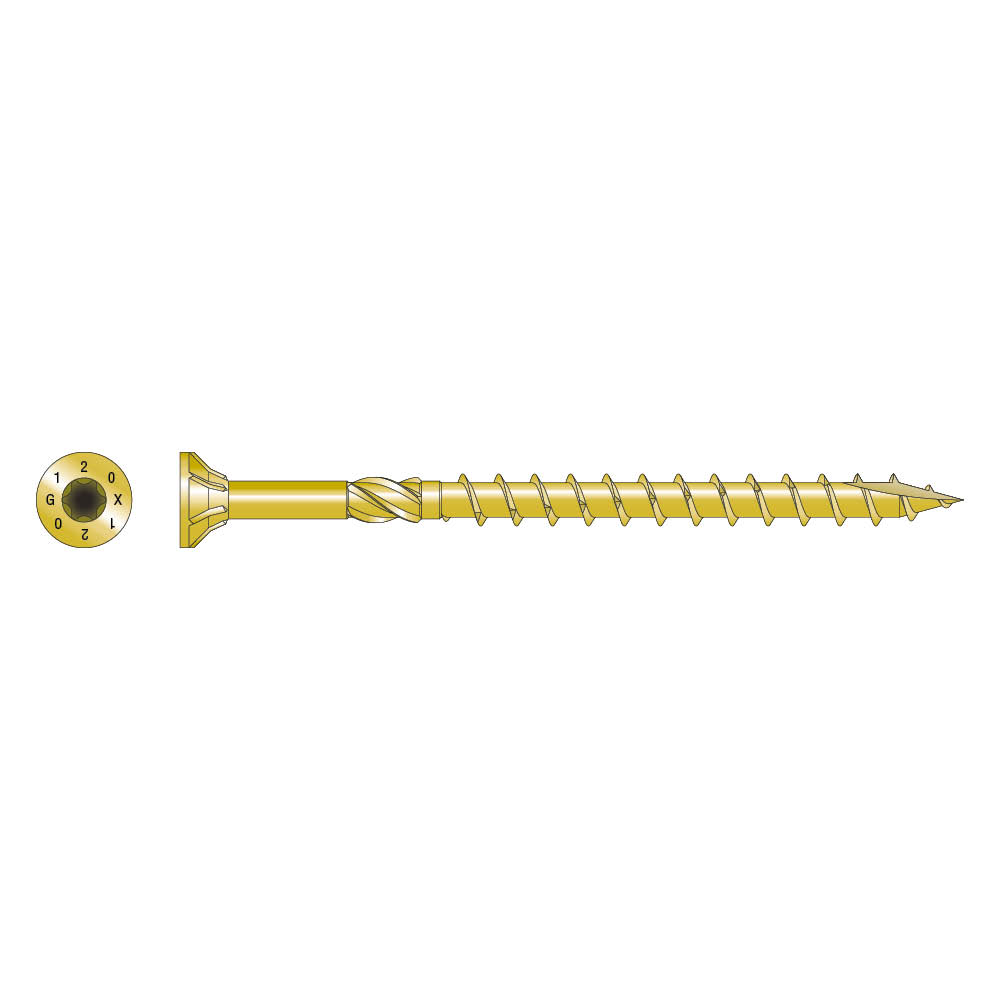

Cabeza avellanada con ranuras debajo de la cabeza para un acabado sin astillas,
La cabeza empotrada en estrella profunda mejora la guía del tornillo y la vida útil de la broca,
Acero cincado para uso interior y ambiente seco,
Punta anti-split tipo 17 para un mejor inicio de atornillado,
Rosca asimétrica de paso grande y ranurada: resistencia al arranque,
Escariador: reduce la fricción a la penetración.

Aplicaciones

Campos de aplicación

Unión entre paredes de CLT, suelo de CLT sobre pared de CLT, panel de CLT sobre viga,
Panel sobre pared, montaje media madera, estructuras de madera.

Datos técnicos

Dimensiones

Referencia	Dimensiones de las fijaciones[mm]
	Código	Otro		Dimensiones y Valores Característicos[mm]
	Código	N° / caja	Peso[kg]	d[mm]	l[mm]	tfix[mm]	dh[mm]	D[mm]	Longitud de la rosca[mm]	Boquilla[mm]
SWC6.0X200	75346	100.0	0.022	6	200	130	11.8	3.8	70	T-30
SWC6.0X220	75347	100.0	0.025	6	220	150	11.8	3.8	70	T-30
SWC6.0X240	75348	100.0	0.027	6	240	170	11.8	3.8	70	T-30
SWC6.0X260	75349	100.0	0.029	6	260	190	11.8	3.8	70	T-30
SWC6.0X280	75350	100.0	0.031	6	280	190	11.8	3.8	70	T-30
SWC6.0X300	75351	100.0	0.033	6	300	230	11.8	3.8	70	T-30
SWC8.0X80	75352	50.0	0.018	8	80	30	14.6	5.3	50	T-40
SWC8.0X100	75353	50.0	0.023	8	100	50	14.6	5.3	50	T-40
SWC8.0X120	75354	50.0	0.027	8	120	40	14.6	5.3	80	T-40
SWC8.0X140	75355	50.0	0.031	8	140	60	14.6	5.3	80	T-40
SWC8.0X160	75356	50.0	0.035	8	160	80	14.6	5.3	80	T-40
SWC8.0X180	75357	50.0	0.039	8	180	100	14.6	5.3	80	T-40
SWC8.0X200	75358	50.0	0.043	8	200	120	14.6	5.3	80	T-40
SWC8.0X220	75359	50.0	0.047	8	220	140	14.6	5.3	80	T-40
SWC8.0X240	75360	50.0	0.051	8	240	160	14.6	5.3	80	T-40
SWC8.0X260	75361	50.0	0.055	8	260	180	14.6	5.3	80	T-40
SWC8.0X280	75362	50.0	0.06	8	280	200	14.6	5.3	80	T-40
SWC8.0X300	75363	50.0	0.064	8	300	220	14.6	5.3	80	T-40
SWC8.0X320	75364	50.0	0.068	8	320	240	14.6	5.3	80	T-40
SWC8.0X340	75365	50.0	0.072	8	340	260	14.6	5.3	80	T-40
SWC8.0X360	75366	50.0	0.076	8	360	280	14.6	5.3	80	T-40
SWC8.0X400	75368	50.0	0.084	8	400	320	14.6	5.3	80	T-40
SWC10.0X120	76917	50.0	0.04	10	120	70	17.8	6.3	50	T-40
SWC10.0X140	76918	50.0	0.046	10	140	60	17.8	6.3	80	T-40
SWC10.0X160	75369	25.0	0.052	10	160	80	17.8	6.3	80	T-40
SWC10.0X180	75370	25.0	0.058	10	180	100	17.8	6.3	80	T-40
SWC10.0X200	75371	25.0	0.064	10	200	120	17.8	6.3	80	T-40
SWC10.0X220	75372	25.0	0.07	10	220	140	17.8	6.3	80	T-40
SWC10.0X240	75373	25.0	0.076	10	240	160	17.8	6.3	80	T-40
SWC10.0X260	75374	25.0	0.082	10	260	180	17.8	6.3	80	T-40
SWC10.0X280	75375	25.0	0.088	10	280	200	17.8	6.3	80	T-40
SWC10.0X300	75376	25.0	0.094	10	300	220	17.8	6.3	80	T-40
SWC10.0X320	75377	25.0	0.1	10	320	240	17.8	6.3	80	T-40
SWC10.0X340	75378	25.0	0.11	10	340	260	17.8	6.3	80	T-40
SWC10.0X360	75379	25.0	0.11	10	360	280	17.8	6.3	80	T-40
SWC10.0X400	75381	25.0	0.12	10	400	320	17.8	6.3	80	T-40

Propiedades mecánicas

Referencia	Parámetros del tornillo
	Propiedades Características
	Momento de de flujo plástico característico – My,ₖ[Nm]	Parametro de resistencia característica al arranque - fₐₓ,ₖ,₉₀°[N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - fₕₑₐd,ₖ[N/mm²]	Resistencia Característica en tracción - fₜₑₙₛ,ₖ[kN]	Resistencia característica a la torsión - fₜₒᵣ,ₖ[Nm]	Relación de torsión
SWC6.0X200	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X220	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X240	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X260	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X280	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X300	10.5	13	11.9	12.3	11	≥ 1,5
SWC8.0X80	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X100	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X120	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X140	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X160	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X180	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X200	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X220	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X240	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X260	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X280	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X300	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X320	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X340	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X360	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X400	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC10.0X120	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X140	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X160	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X180	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X200	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X220	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X240	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X260	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X280	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X300	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X320	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X340	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X360	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X400	43.7	12.2	11.2	33.8	48.9	≥ 1,5

Certificación

Declaración de prestaciones (DoP)

es-dop-e21-0670-02-s-2.pdf

Ver historial

2022-08-26

es-dop-e21-0670.pdf

Evaluación técnica europea (ETA)

eta-21-0670-2025-10-17.pdf

Ver historial

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-screws

Sin historial disponible

Descargas

Solid-Drive - Fijaciones para uniones estructurales en madera

Las fijaciones Solid-Drive facilitan el trabajo de ingenieros e instaladores. Su diseño de altas prestaciones mejora los valores de aplicación de cargas, al tiempo que disminuye el tiempo de instalación y, por lo tanto, reduce los costes de mano obra y de materiales.

Solid-Drive - Fijaciones para uniones estructurales en madera
