TTSFS

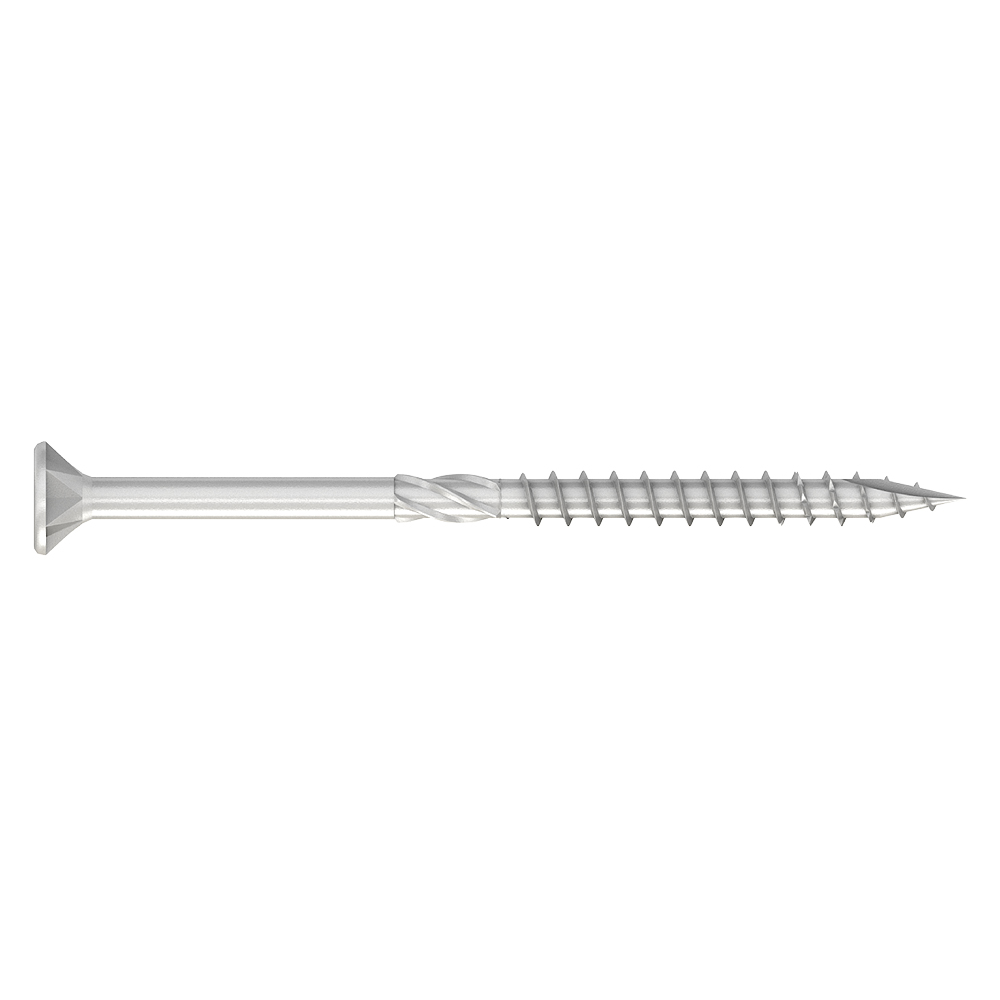

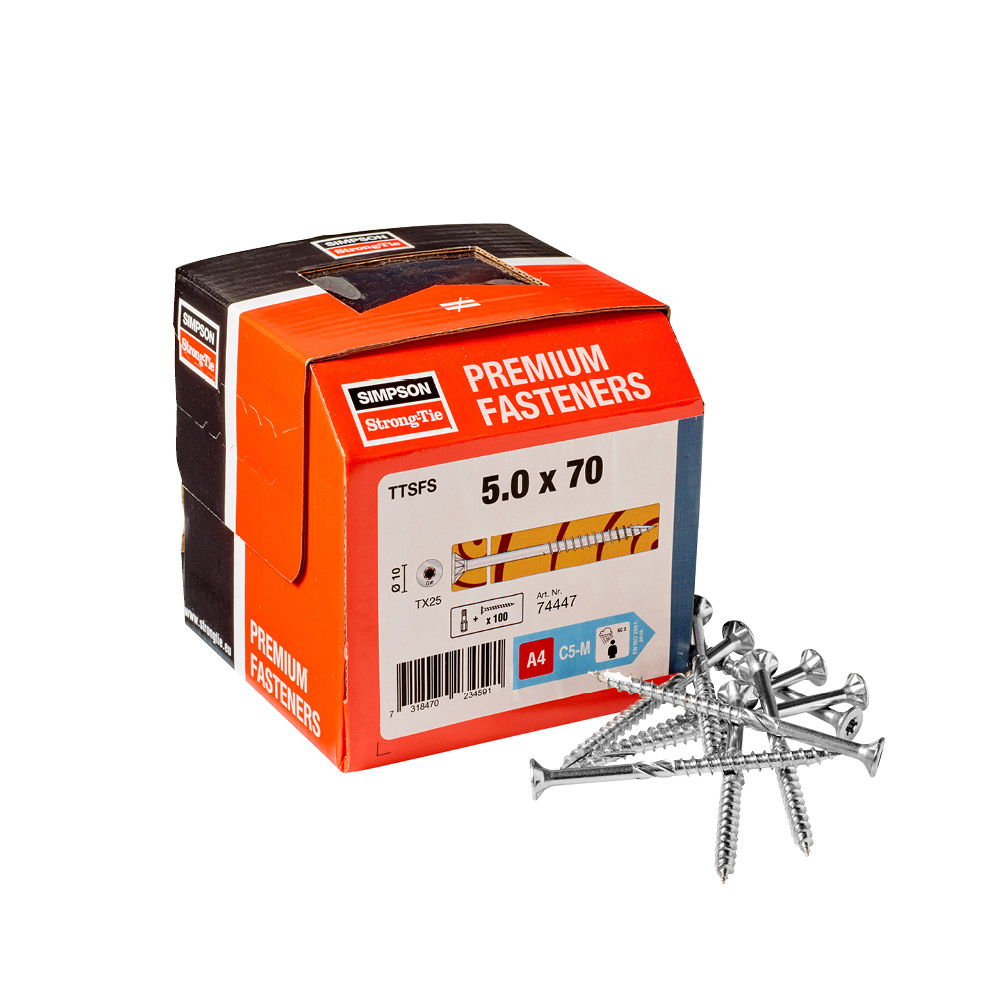

Tornillo para uniones de madera con cabeza fresada de acero inoxidable A4
Los tornillos para uniones de madera TTSFS están recomendados para las uniones de armazones de madera en el exterior, CLT.

Marcado CE

DITE

Clase de servicio 3

Severo
EPD

Acero inoxidable A4

Fastener Designer
Detalles de producto
Características
Materia
- Acero inoxidable A4
Ventajas

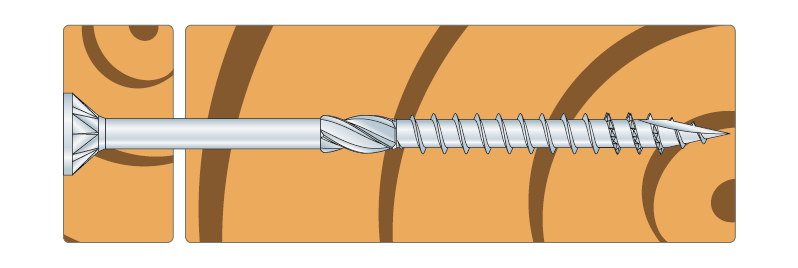

- Cono doble: resistencia a la rotura,
- Nervios bajo la cabeza: fresado automático que minimiza la rotura bajo la superficie de la madera,
- Escariador: reduce el calentamiento del tornillo y penetra mejor en la madera,
- Rosca asimétrica de paso grande y ranurada: gran resistencia al arranque y mejor salida del polvo,
- Punta antiagrietamiento: el tornillo entra perfectamente incluso en maderas duras y no es necesario realizar ninguna perforación previa,
- Cabeza con huella de estrella que mejora la orientación del tornillo y la vida útil de las puntas,
- Resistencia a la corrosión.
Aplicaciones
Soporte
- Madera maciza, madera compuesta, madera laminada, CLT...
Campos de aplicación
- Uniones de elementos de madera maciza o laminada y elementos derivados de la madera para armazones en el exterior, CLT,
- Uniones de madera-madera en ambientes corrosivos,
- Uniones de montantes para colocar sistemas de aislamiento térmico exterior (SATE),
- Uniones de lamas de terrazas de madera sobre rastreles...
Datos técnicos
Dimensiones
| Referencia | Dimensiones de las fijaciones[mm] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Otro | Dimensiones y Valores Característicos[mm] | |||||||||||
| DB nr. | NOBB nr. | N° / caja | Peso[kg] | d[mm] | l[mm] | dh[mm] | D[mm] | Longitud de la rosca[mm] | tfix[mm] | Boquilla[mm] | Rosca[mm] | ||
| TTSFS5.0X60 | 74446 | 1949961 | 53294878 | 100.0 | 0.005 | 5 | 60 | 9.5 | 3.4 | 32 | 28 | T-25 | PT |
| TTSFS5.0X70 | 74447 | 1949962 | 53294882 | 100.0 | 0.006 | 5 | 70 | 9.5 | 3.4 | 35 | 35 | T-25 | PT |
| TTSFS5.0X80 | 74448 | 1949963 | 53294965 | 100.0 | 0.006 | 5 | 80 | 9.5 | 3.4 | 40 | 40 | T-25 | PTM |
| TTSFS5.0X90 | 74449 | 1949964 | 53294897 | 100.0 | 0.007 | 5 | 90 | 9.5 | 3.4 | 45 | 45 | T-25 | PTM |
| TTSFS5.0X100 | 74444 | 1949959 | 53294852 | 100.0 | 0.008 | 5 | 100 | 9.5 | 3.4 | 55 | 45 | T-25 | PTM |
| TTSFS5.0X120 | 74445 | 1949960 | 53294863 | 100.0 | 0.01 | 5 | 120 | 9.5 | 3.4 | 60 | 60 | T-25 | PTM |
| TTSFS6.0X70 | 74473 | 1949968 | 53294935 | 100.0 | 0.008 | 6 | 70 | 11.6 | 4 | 35 | 35 | T-30 | PT |
| TTSFS6.0X80 | 74474 | 1949969 | 53294946 | 100.0 | 0.01 | 6 | 80 | 11.6 | 4 | 40 | 40 | T-30 | PTM |
| TTSFS6.0X90 | 74475 | 1949970 | 53294954 | 100.0 | 0.011 | 6 | 90 | 11.6 | 4 | 45 | 45 | T-30 | PTM |
| TTSFS6.0X100 | 74450 | 1949965 | 53294901 | 100.0 | 0.012 | 6 | 100 | 11.6 | 4 | 55 | 45 | T-30 | PTM |
| TTSFS6.0X120 | 74471 | 1949966 | 53294916 | 100.0 | 0.014 | 6 | 120 | 11.6 | 4 | 60 | 60 | T-30 | PTM |
| TTSFS6.0X140 | 74472 | 1949967 | 53294920 | 100.0 | 0.016 | 6 | 140 | 11.6 | 4 | 65 | 75 | T-30 | PTM |
Propiedades Características
| Referencia | Parámetros del tornillo | |||
|---|---|---|---|---|
| Propiedades Características | ||||
| Momento de de flujo plástico característico – My,ₖ[Nm] | Parametro de resistencia característica al arranque - fₐₓ,ₖ,₉₀°[N/mm²] | Parametro de resistencia característica a la travesía de la cabeza - fₕₑₐd,ₖ[N/mm²] | Resistencia Característica en tracción - fₜₑₙₛ,ₖ[kN] | |
| TTSFS5.0X60 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X70 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X80 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X90 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X100 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS5.0X120 | 4710 | 14.9 | 16 | 6.3 |
| TTSFS6.0X70 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X80 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X90 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X100 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X120 | 8570 | 13.6 | 16.2 | 9.5 |
| TTSFS6.0X140 | 8570 | 13.6 | 16.2 | 9.5 |
