HDCLT

Anclaje de baja altura para CLT

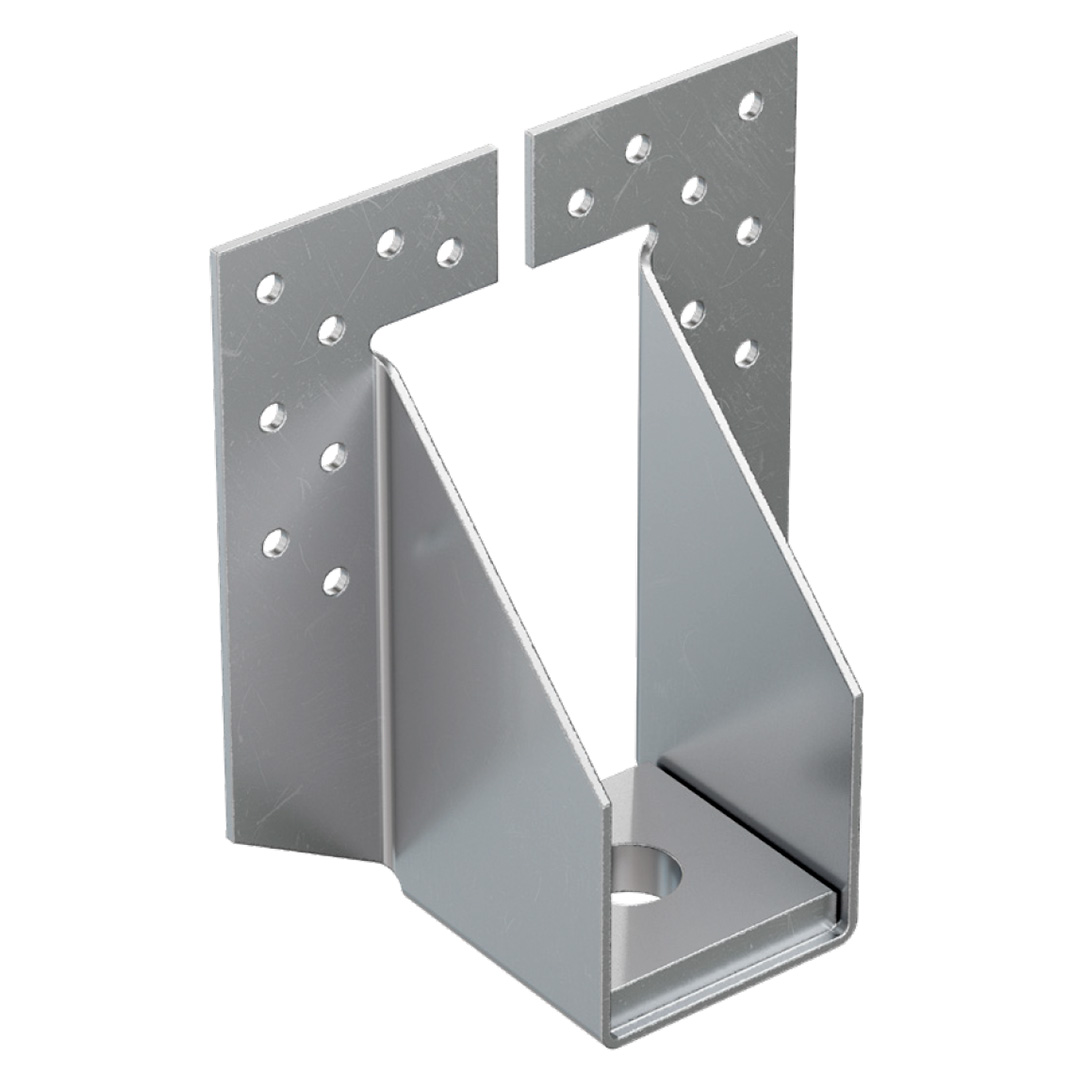

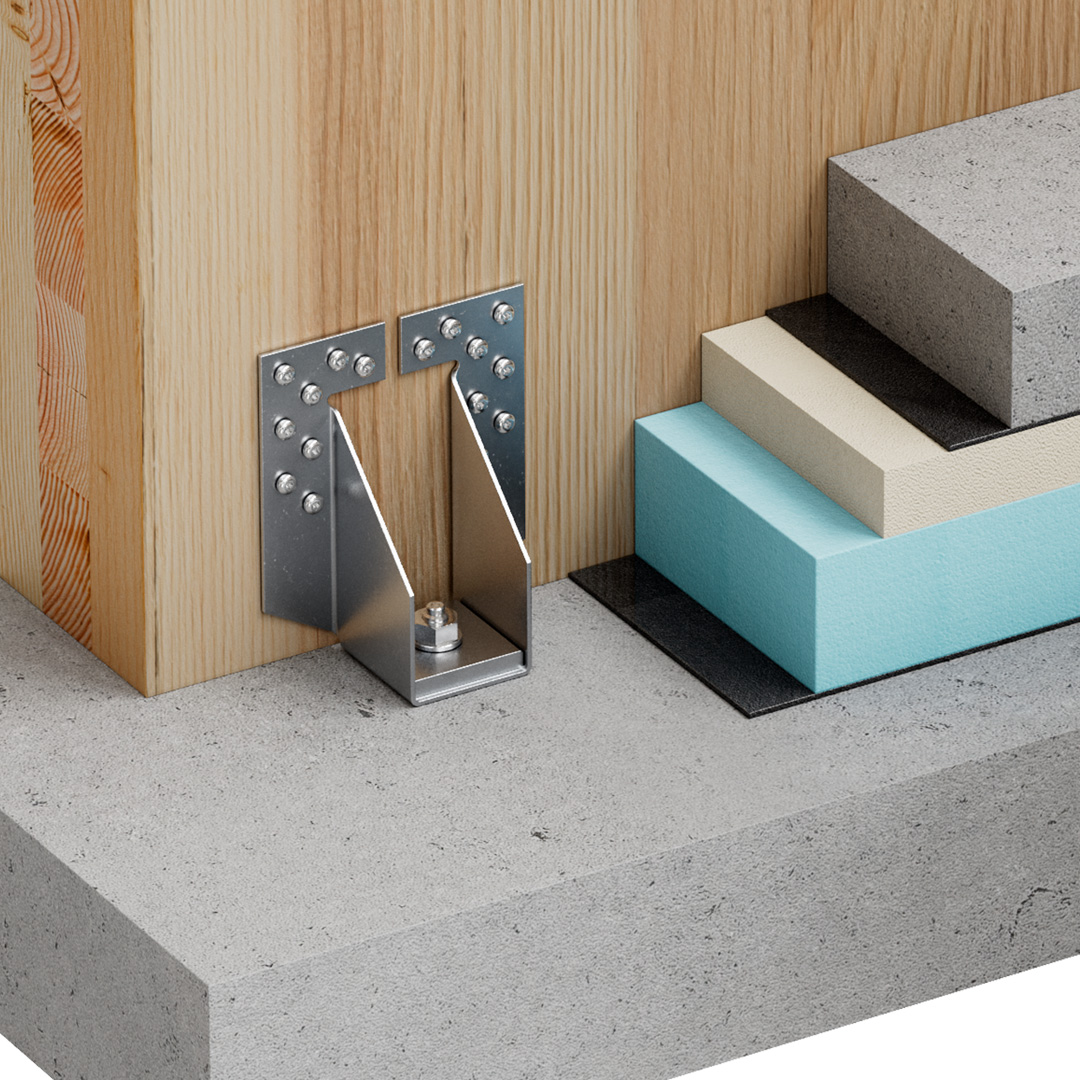

El HDCLT140 está diseñado para conectar paneles de pared CLT a una losa de hormigón.

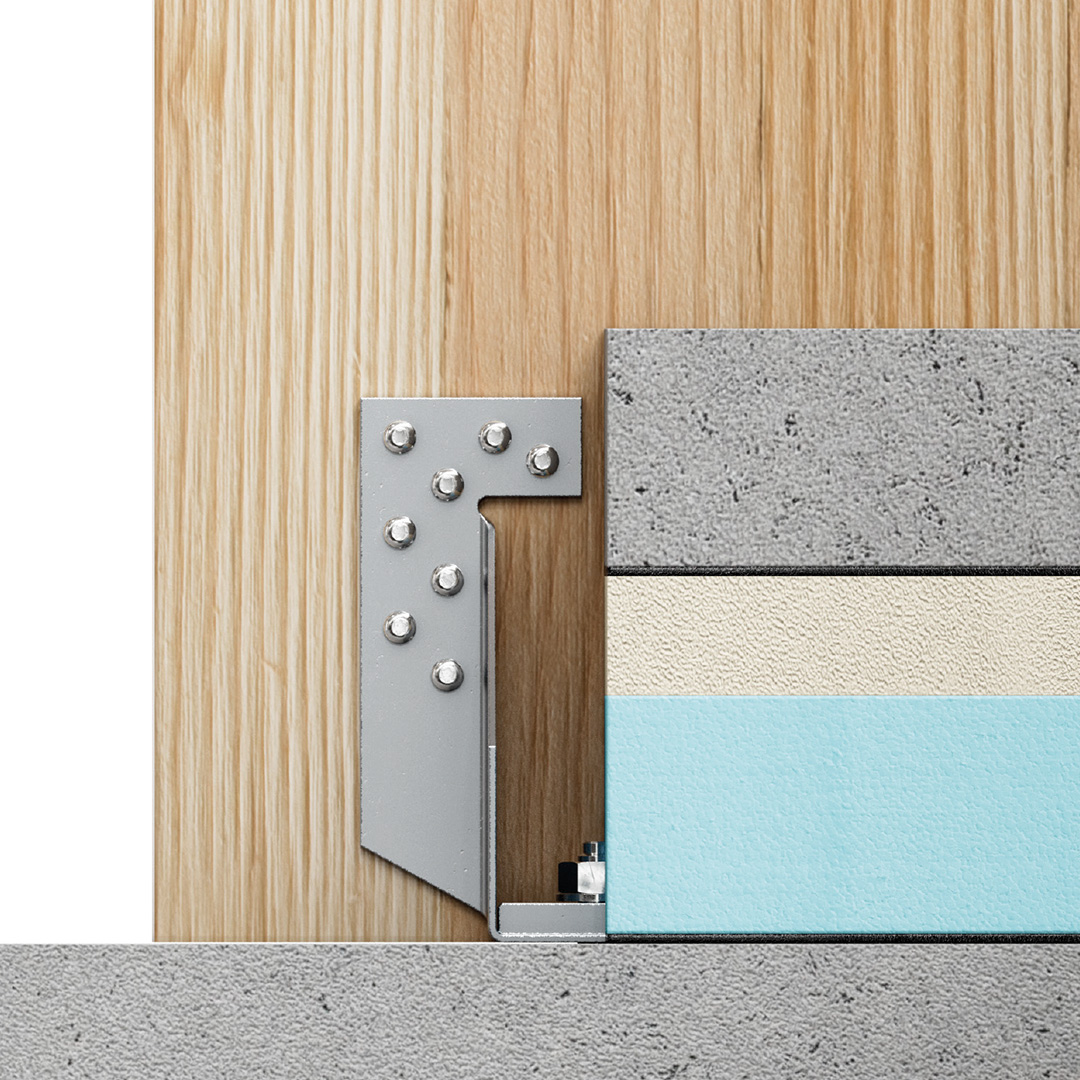

La altura total de la conexión, algo inferior a 140 mm, puede quedar oculta por la estructura del forjado.

Marcado CE

DITE

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Calidad del acero :

S 250 GD + Z 275 según DIN EN
arandela: S235JR según EN 10025

Protección anticorrosión :

275 g/m2 galvanizado por ambas caras 20mm
arandela: ~ 55µm según EN1461

Modelo	Dimensiones [mm]				Perforación ala A	Perforación ala B	Peso [kg]
Modelo	A	B	C	t	Ø 5	Ø 18	Peso [kg]
HDCLT140	137	60	119	2	16	1	0.48

Modelo	Valeurs Caractéristiques - Connexion bois sur bois C24 [kN]
	R1.k
	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CSA5.0x50
HDCLT140	7.6	10.1	12.6	min(22.1; 24,2/kmod)	min(26.1; 24,2/kmod)

	With Washer – US50/50/8
HDCLT140	Fasteners (Flange A)	CSA5.0x50 CNA4.0x50
	R_d (kN)	20.47 8.55
	Anchor (Flange B)	FM 753 EVO M16-151/30	FM-753 CRACK 3DG M16-150/30	AT-HP + LMAS M16
	Concrete Option	7	1	1
	Effective embedment depth (h_ef)	80	86	192
	Min. Member thickness (h_min)	160	170	222
	Charac. Spacing (s_cr,N)	240	258	576
	Charac. Edge distance (c_cr,N)	120	120	288
	N_Rd (kN)	23.5	23.3	51.4

Non-cracked concrete C20/25

No reinforcement for splitting

kmod: 1,1; service class : 2

En madera :

Sobre hormigón:
Soporte de hormigón:

Soporte de mampostería hueca:

Anclaje químico: resina AT-HP o POLY-GP + varilla roscada LMAS M16-170/20 + tamiz SH20x130.

Sobre acero:

Pernos Ø16

Acercar el elemento a fijar al soporte,
Apunte el elemento. También se puede atornillar con tornillos adecuados,
Si el soporte es de madera, también se apunta o se atornilla la escuadra al mismo,
Si el soporte es de hormigón, fijar la escuadra siguiendo las recomendaciones de instalación del anclaje elegido.
