ABCLT

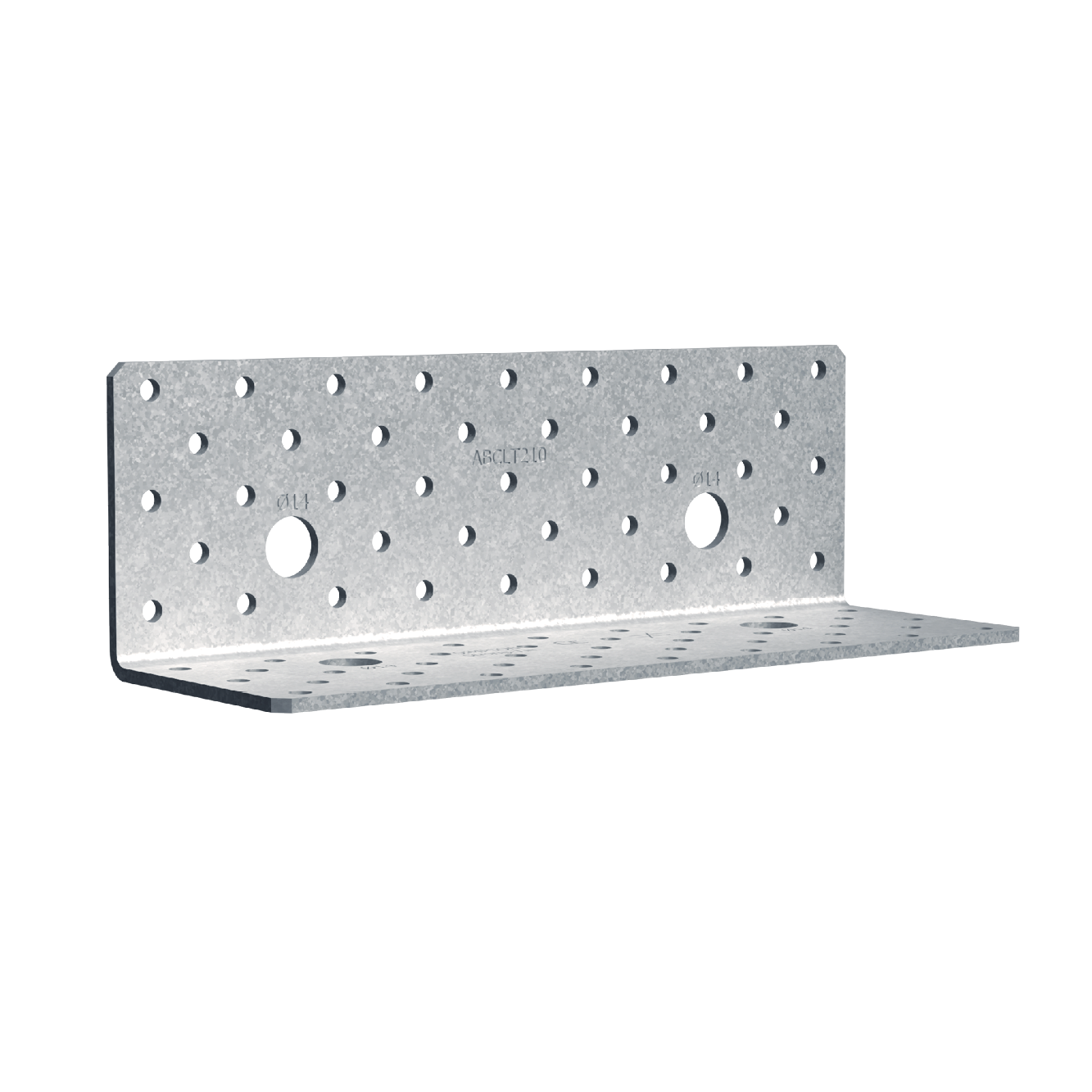

Escuadra para CLT

La escuadra ABCLT, con su baja altura, está especialmente diseñada para la fijación de paneles CLT.

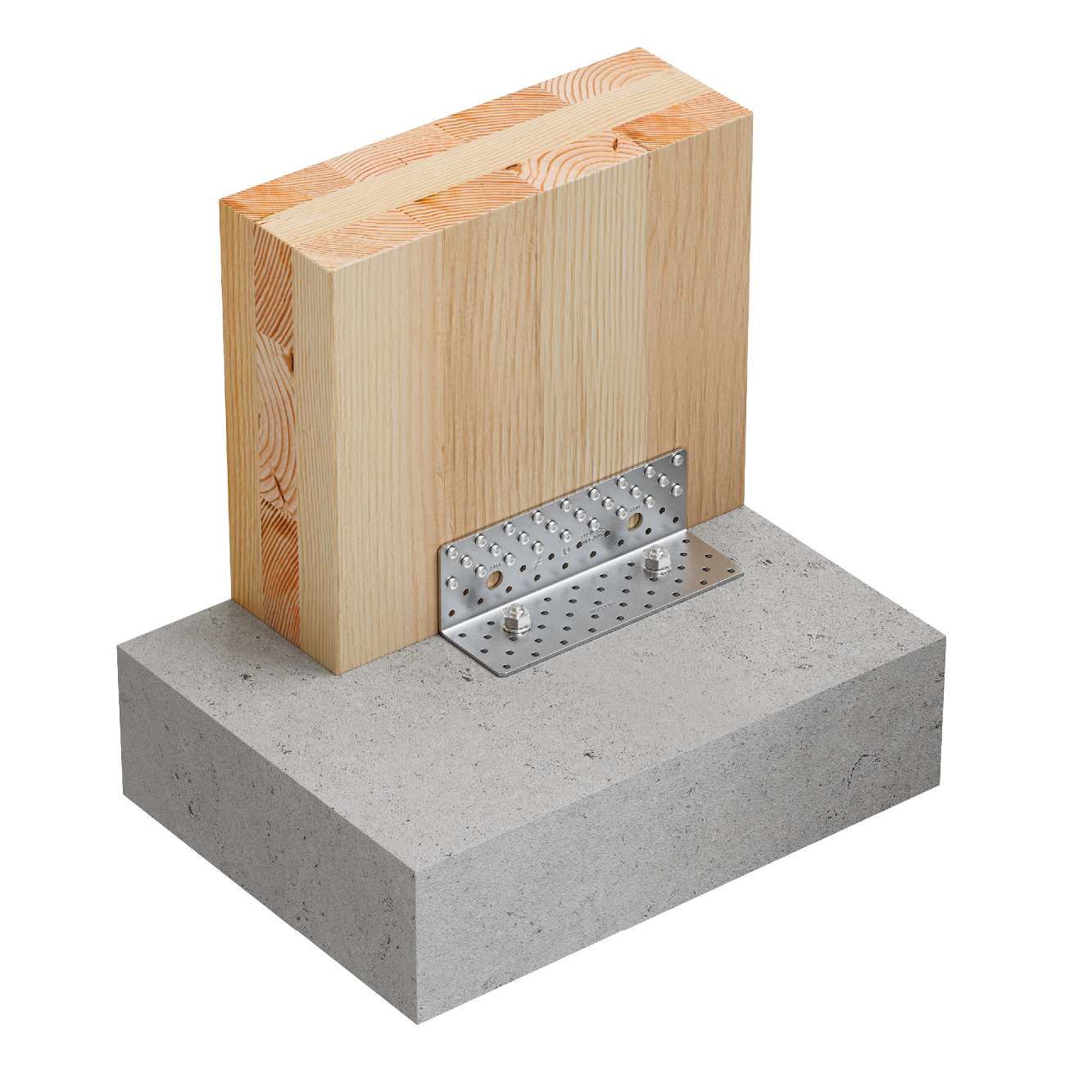

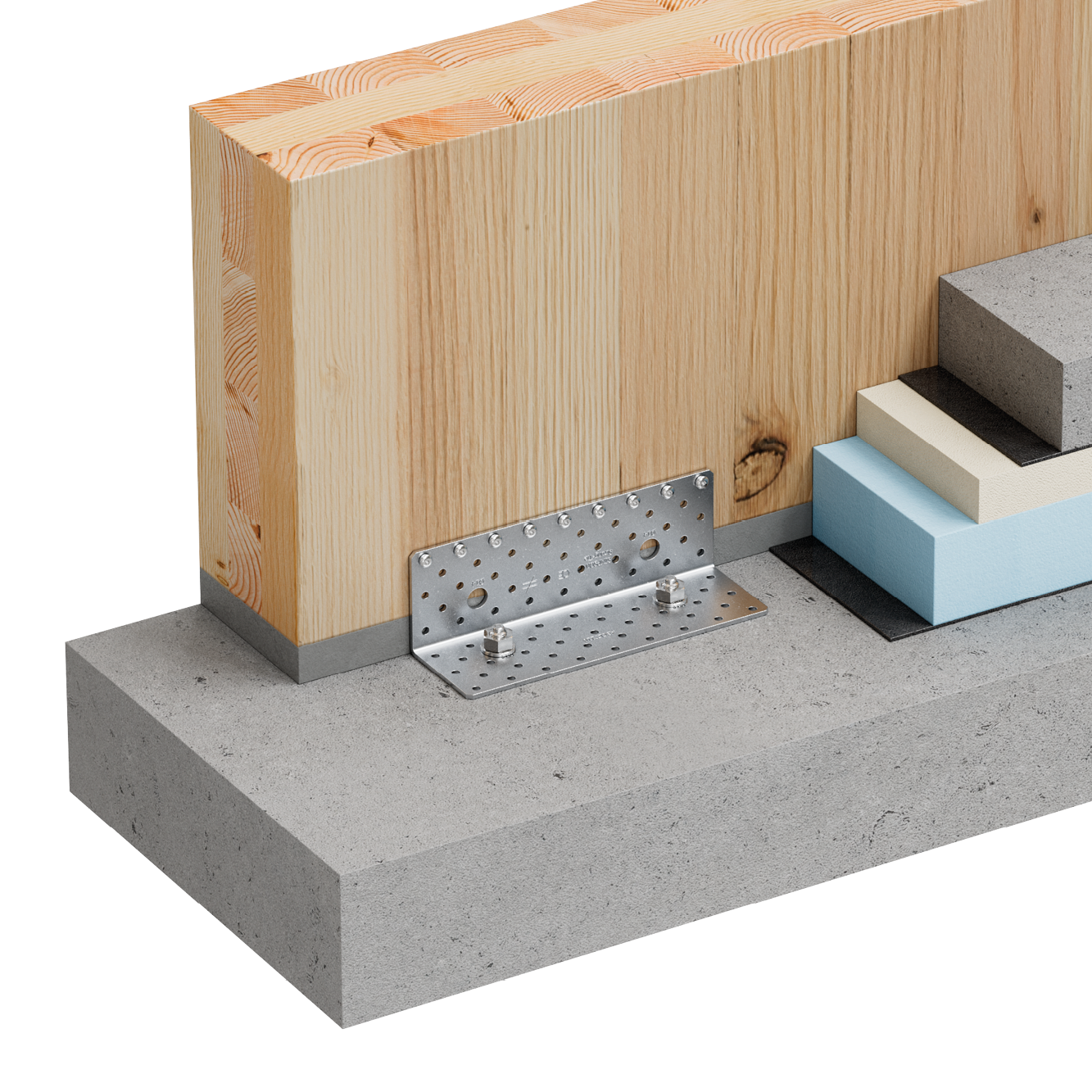

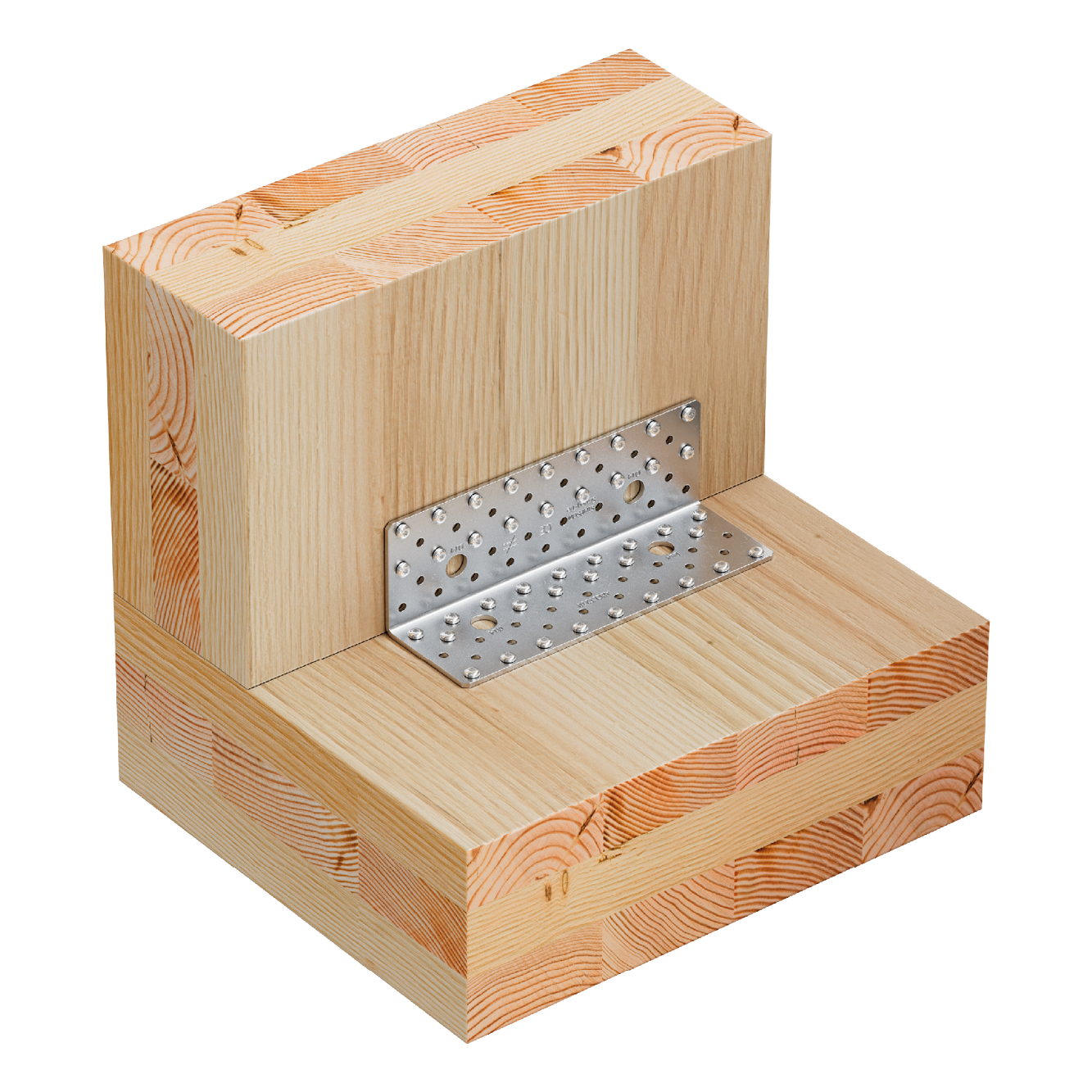

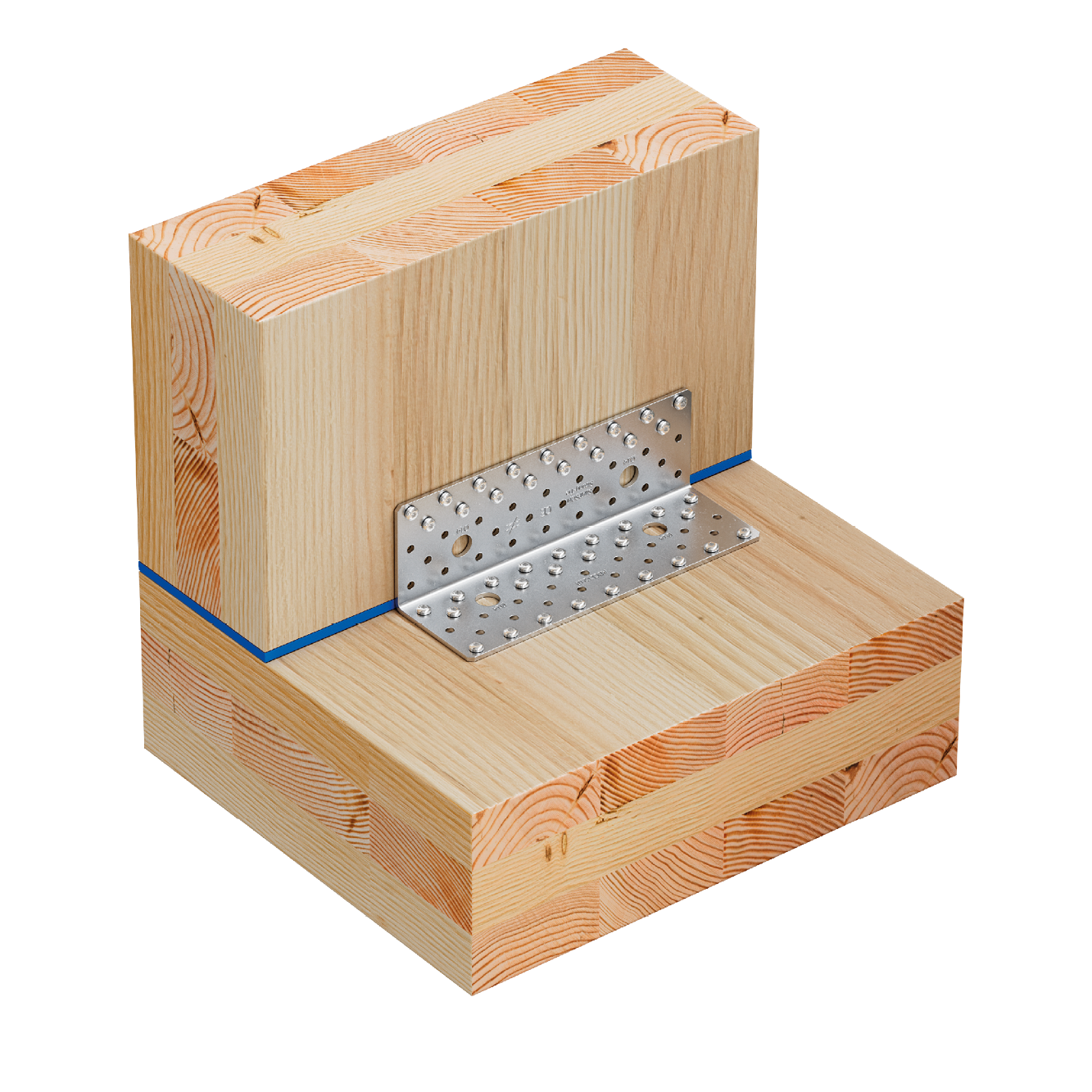

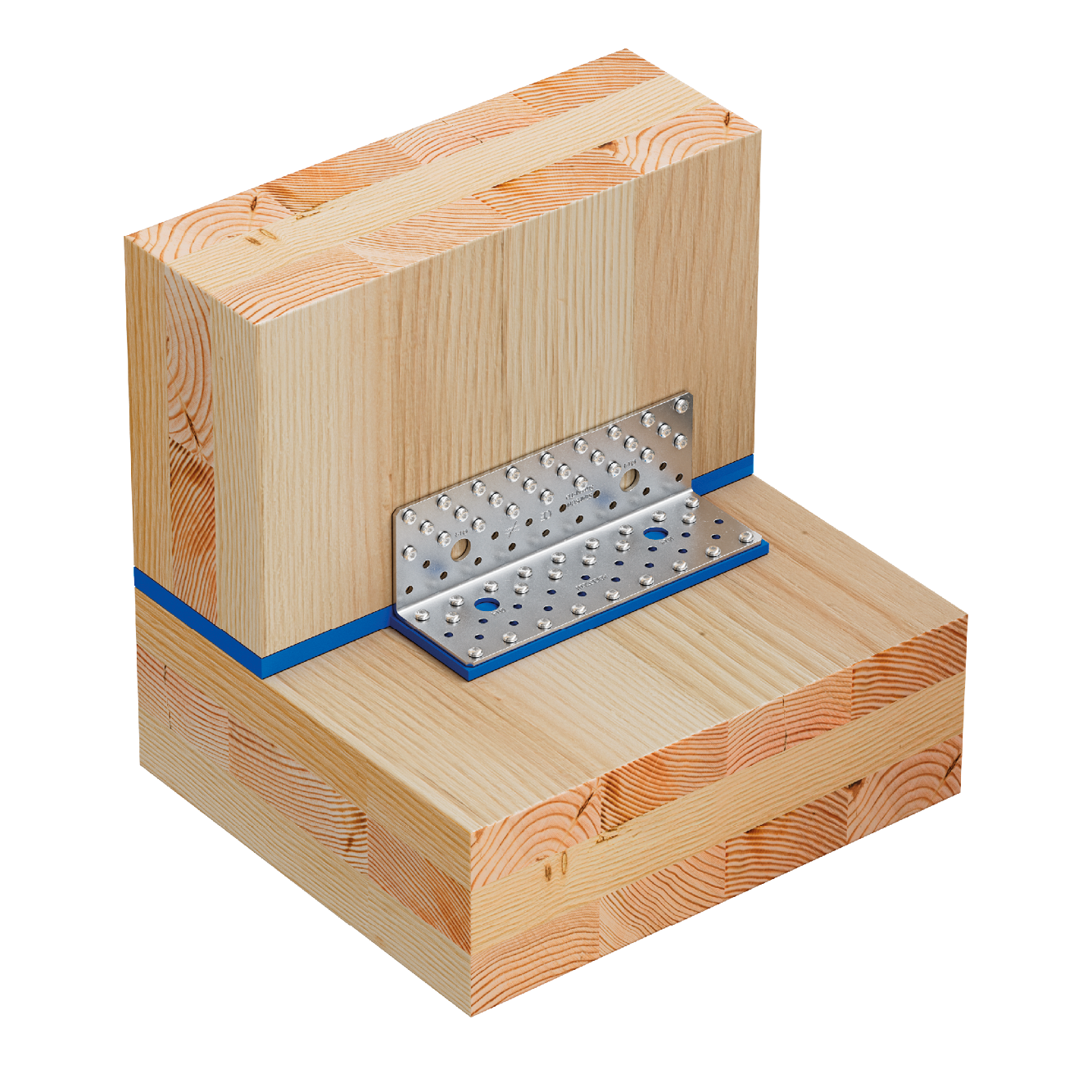

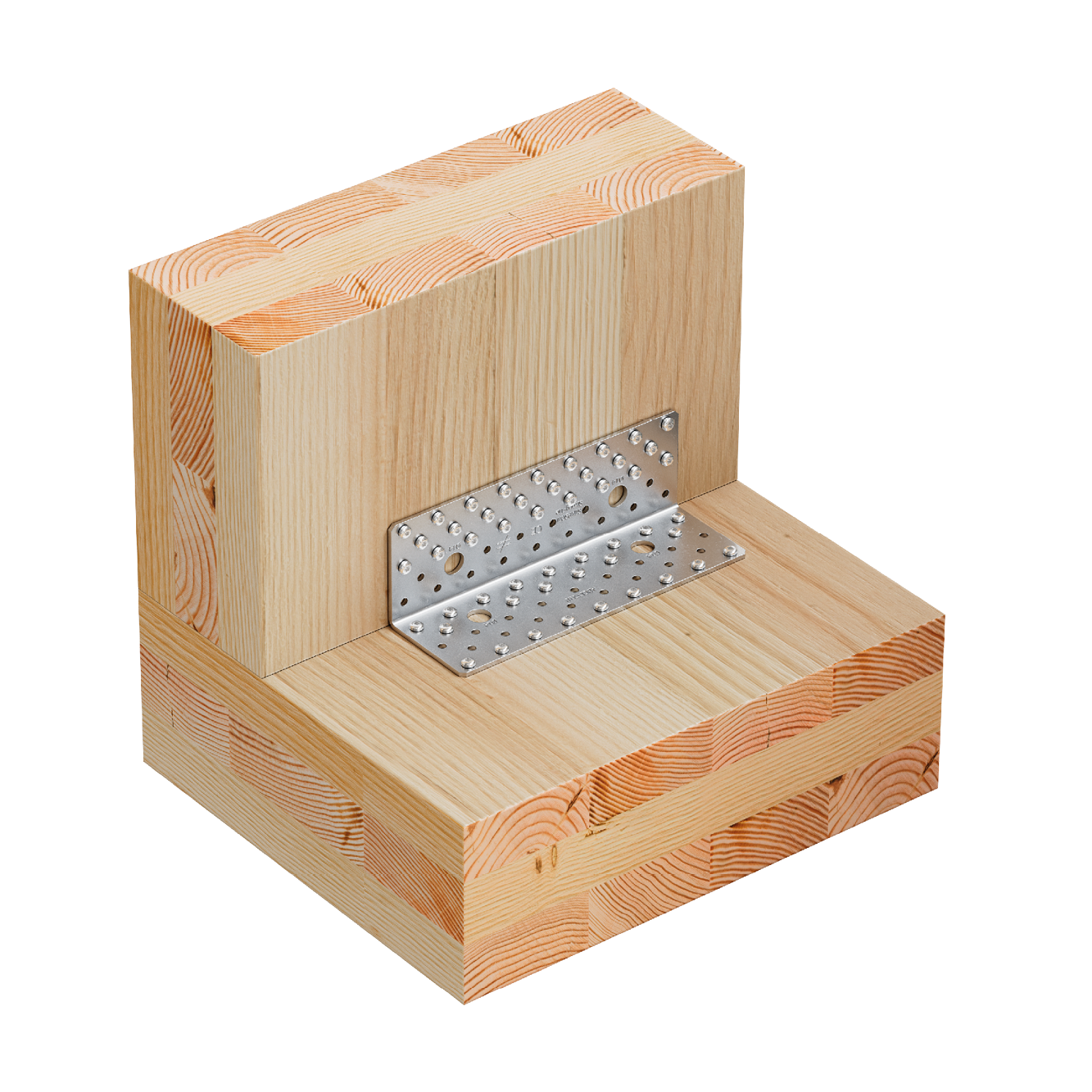

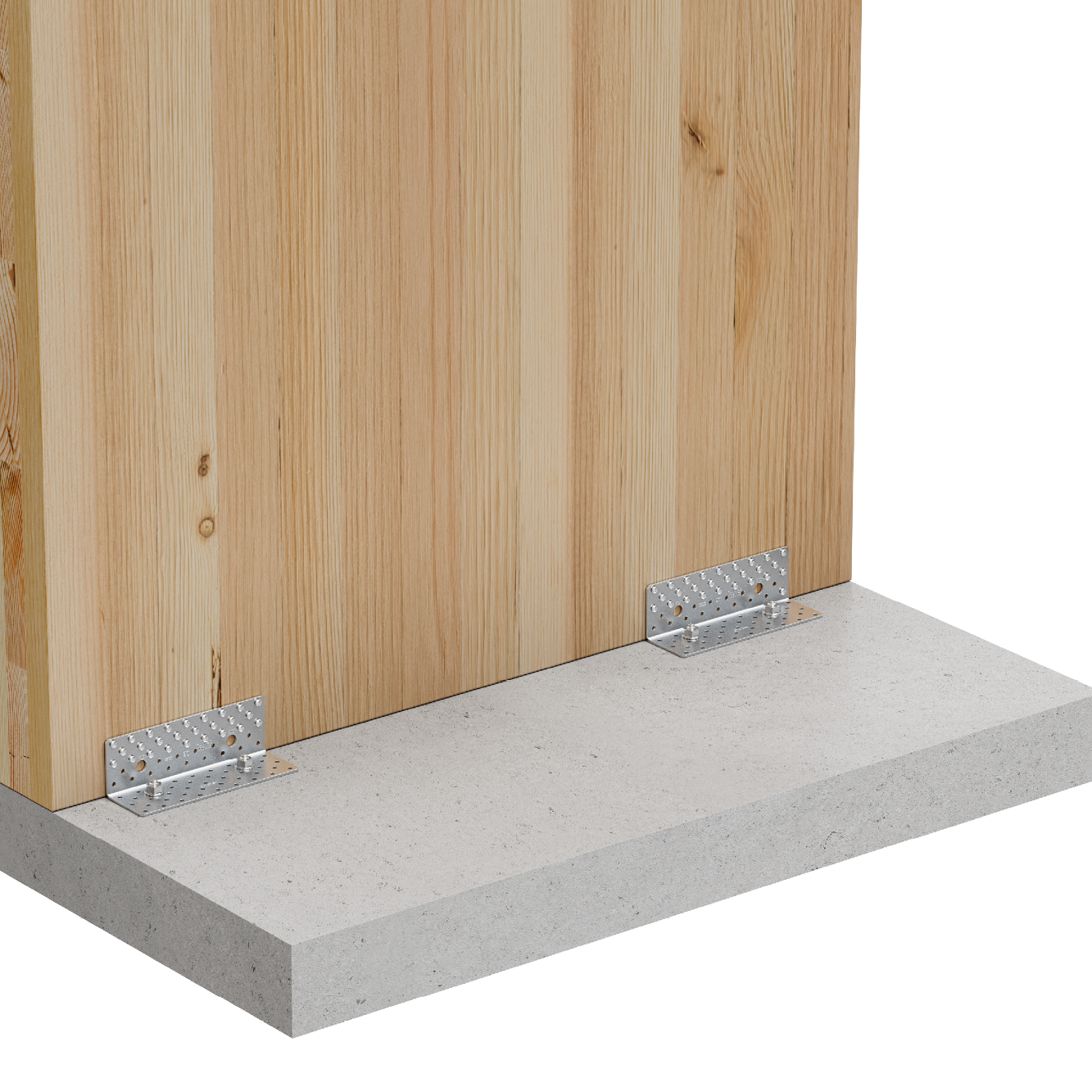

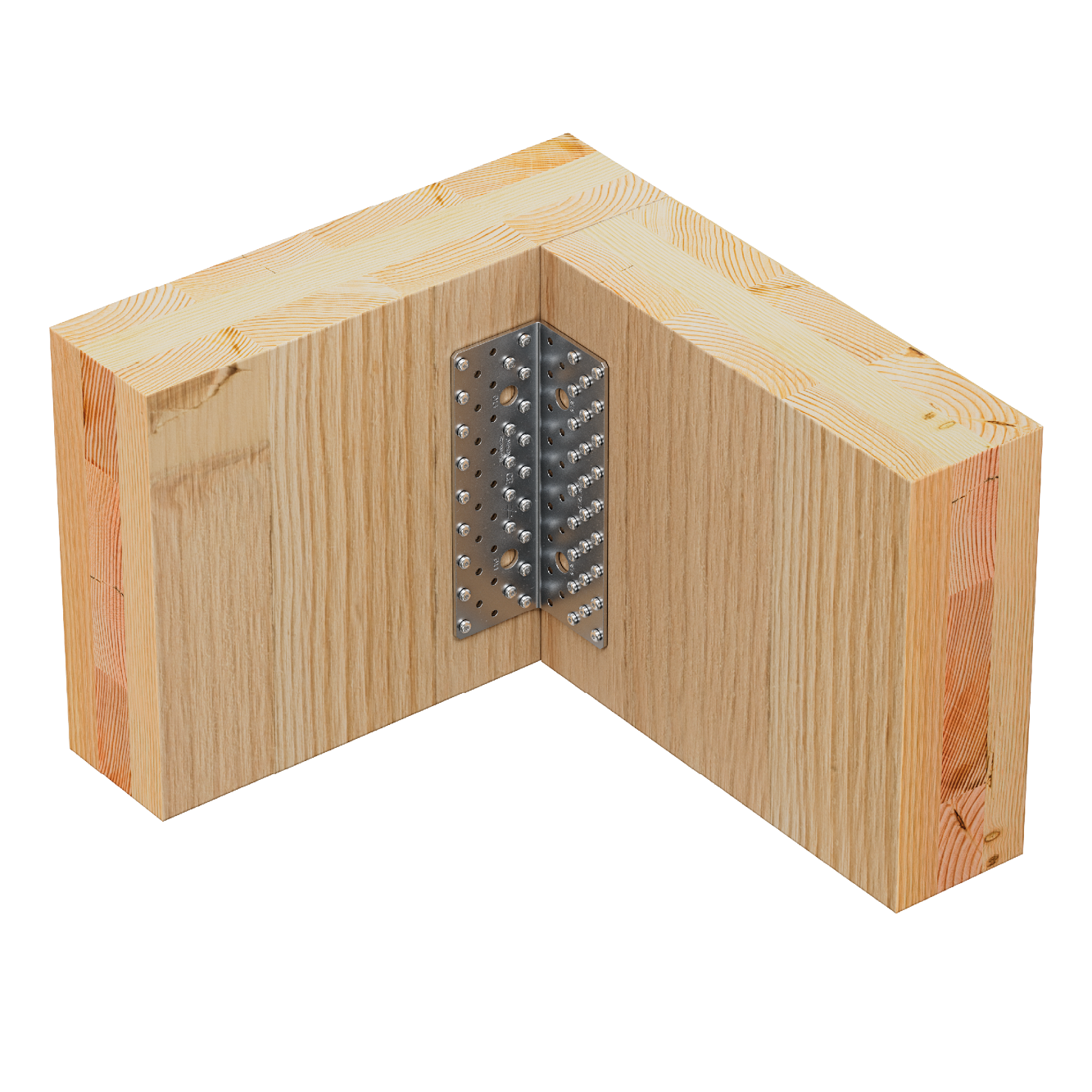

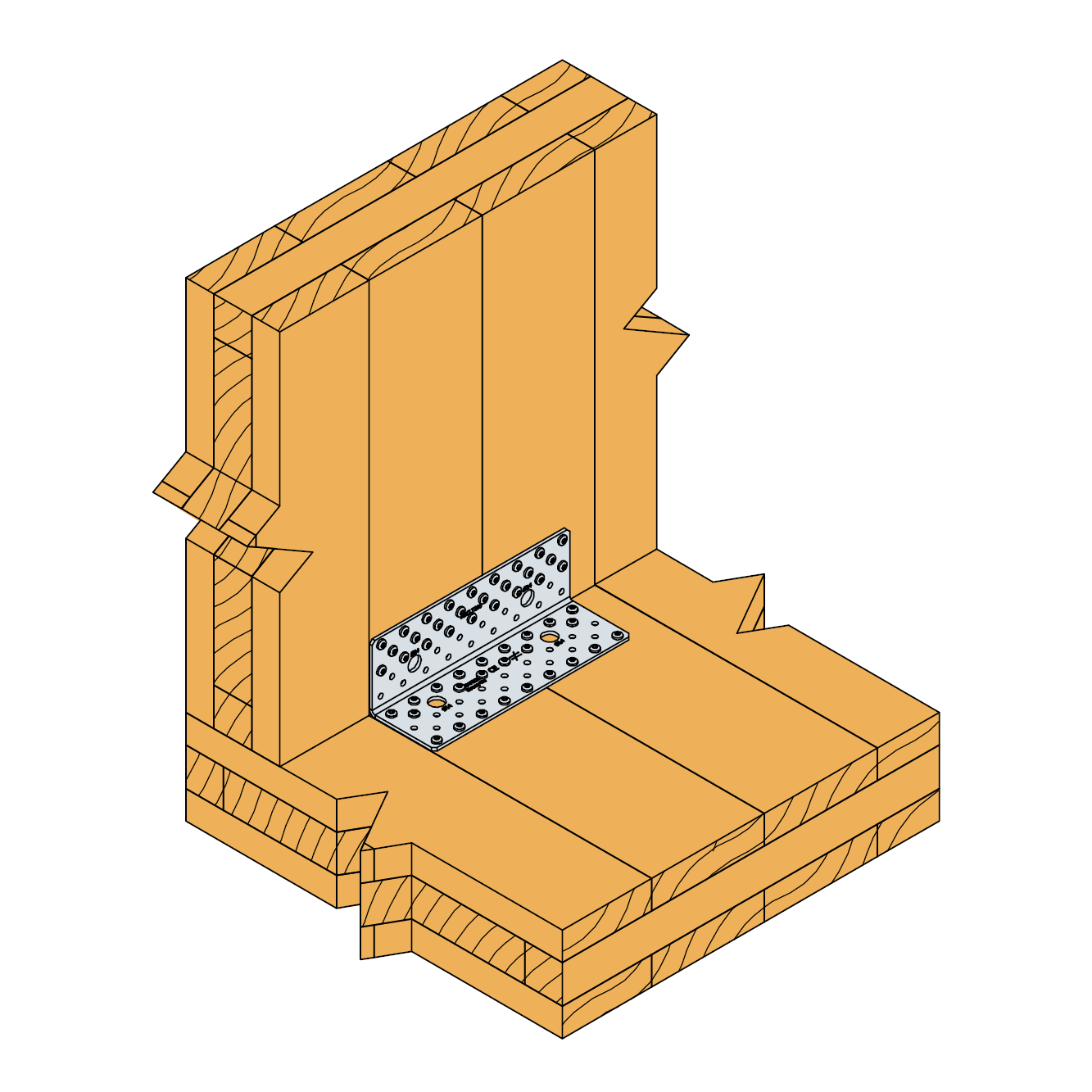

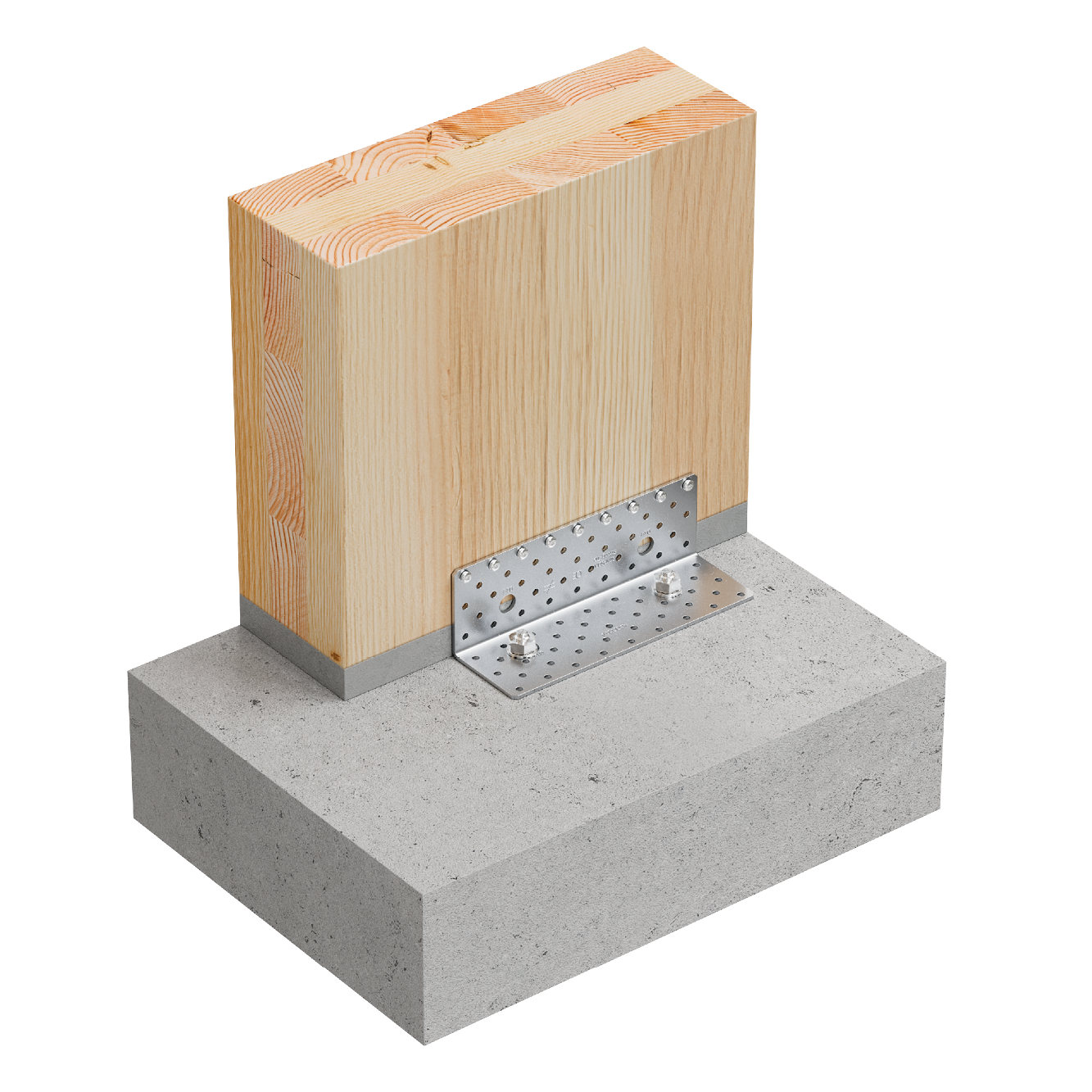

Puede soportar cargas importantes de cizallamiento y, al mismo tiempo, quedar oculta en las diferentes capas del suelo. La ABCLT se puede utilizar para unir paneles CLT entre sí o paneles CLT con soportes de hormigón.

Ficha técnica

Marcado CE

DITE

Nuevo

Clase de servicio 2

Acero galvanizado Z275

EPD

Detalles de producto

Imagenes

Características

Materia

Acero galvanizado S250GD + Z275 según la norma NF EN10346

Ventajas

Ideal para su uso en edificios CLT.
Gran versatilidad: se puede fijar sobre soportes de madera y hormigón.

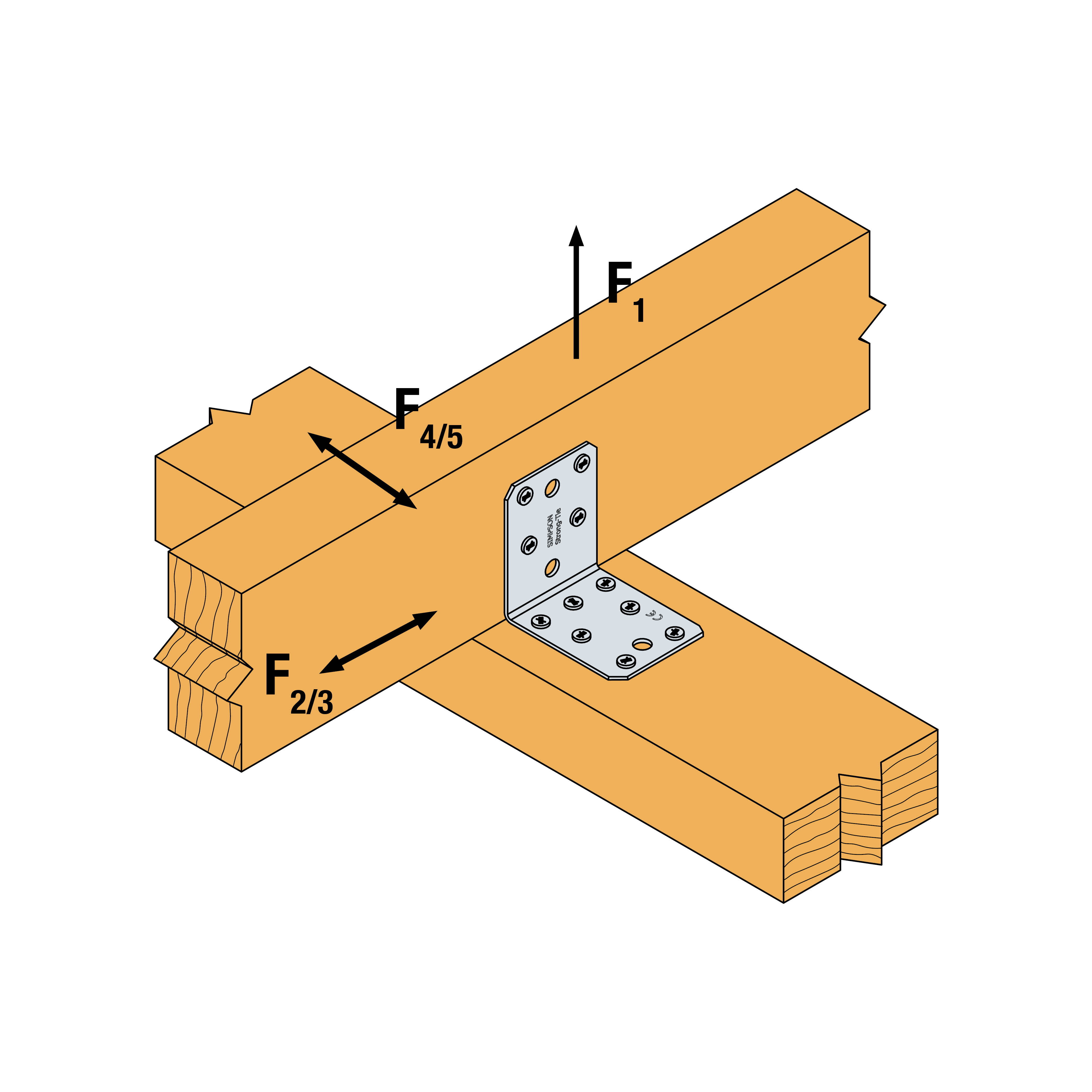

Alto rendimiento para esfuerzos horizontales (F2/F3) y verticales (F1).

Aplicaciones

Soporte

Soporte: CLT, hormigón, acero, etc.
Soportado: CLT.

Áreas de aplicación

Paneles laminados cruzados (CLT)

Datos técnicos

Otros datos técnicos

Hay disponibles otras resistencias y rigidez. Para más información, póngase en contacto con el servicio técnico.

Dimensiones

Referencia	Dimensiones del crampón
	Dimensiones y Valores Característicos[mm]				Agujeros Ala A[mm]		Agujeros Ala B[mm]		Otro
	A[mm]	B[mm]	C[mm]	Espesor[mm]	Redondo		Redondo		Peso[kg]
	A[mm]	B[mm]	C[mm]	Espesor[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø14[mm]	Peso[kg]
ABCLT210	69	69	210	3	41	2	41	2	0.587

Valores característicos - Unión madera con madera - Clavado total - Plan de clavado 1

Referencia	Capacidad de la escuadra
	Valores característicos - Madera sobre madera - Plano de clavado 1
	Valores característicos - Madera C24 - 1 escuadra[kN]																				Fijaciones
	R₁,ₖ							R₂,ₖ=R₃,ₖ							R4,k			R5,k			Ala B	Ala A
	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	Ctd	Ctd
ABCLT210	-	-	-	-	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod	24.0	26.0

Valores característicos - Unión madera con madera - Clavado total - Plan de clavado 1

Valores característicos - Unión madera con madera - 1 escuadra - Plano de clavado 2

Referencia	Capacidad de la escuadra
	Product capacities - CLT to CLT - Fastening Pattern 1 with SIT
	Valores característicos - Madera C24 - 1 escuadra[kN]														Fijaciones
	R₂,ₖ=R₃,ₖ							R₁,ₖ							Ala A	Ala B
	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	Cdad	Cdad
ABCLT210	23.5	26.2	31.4	33.4	28.2	31.8	37.2	-	-	-	-	15	17.6	22.7	26.0	24.0

Valores característicos - Unión madera con madera - 1 escuadra - Plano de clavado 1 con SIT

Valores característicos - Unión madera con madera - 1 escuadra - Plano de clavado 3 - SIT

Referencia	Capacidad de la escuadra
	Product capacities - CLT to CLT - Fastening Pattern 2
	Fijaciones		Valores característicos - Madera C24 - 1 escuadra[kN]
	Ala A	Ala B	R₂,ₖ=R₃,ₖ							R₁,ₖ
	Cdad	Cdad	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	18 (9)	18.0	21.8	24.2	29.1	30.9	26.1	29.5	34.5	4.4	5.3	7.1	8.9	15.2	17.8	23

Valores característicos - Unión madera con madera - 1 escuadra - Plano de clavado 2

Valores característicos - Madera sobre madera - 1 escuadra - Plano de clavado 4

Referencia	Capacidad de la escuadra
	Product capacities - CLT to CLT - Fastening Pattern 3 with SIT
	Valores característicos - Madera C24 - 1 escuadra[kN]														Fijaciones
	R₁,ₖ							R₂,ₖ=R₃,ₖ							Ala A	Ala B
	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	Cdad	Cdad
ABCLT210	4.3	5.3	7	8.7	15	17.6	22.7	19.5	21.7	26	27.7	23.3	26.4	30.8	17.0	24.0

Valores característicos - Madera sobre madera - 1 escuadra - Plano de clavado 3 con SIT

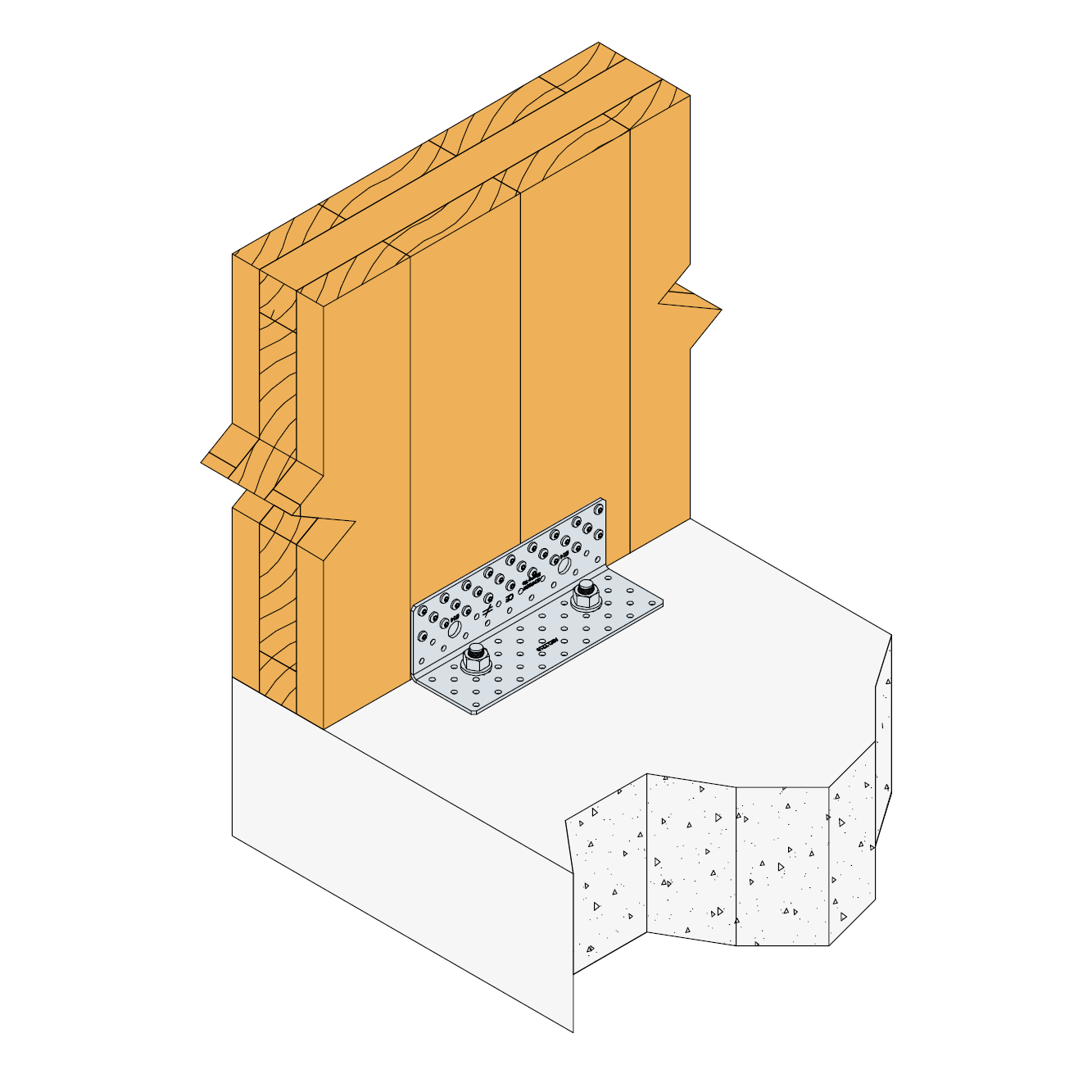

Valores Características simplificadas - Unión de madera sobre hormigón - 1 escuadra - Plano de clavado 5

Referencia	Capacidad de la escuadra
	Product capacities - CLT to Concrete - Fastening Pattern 4
	Fijaciones				Valores característicos - Madera C24 - 1 escuadra[kN]
	Ala B		Ala A		R₁,ₖ							R₂,ₖ=R₃,ₖ
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	2.0	M12	9.0	CNA/CSA	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

Valores Características simplificadas - Unión de madera sobre hormigón - 1 escuadra - Plano de clavado 4

Valores Características simplificadas - Unión de madera sobre hormigón - 1 escuadra - Plano de clavado 6

Referencia	Capacidad de la escuadra
	Product capacities - CLT to Concrete - Fastening Pattern 5
	Fijaciones				Capacidades características - CLT a hormigón - 1 escuadra por conexión[kN]
	Ala A		Ala B		R₁,ₖ							R₂,ₖ=R₃,ₖ
	Cdad	Tipo	Cdad	Tipo	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]	CNA4.0x35[kN]	CNA4.0x40[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x35[kN]	CSA5.0x40[kN]	CSA5.0x50[kN]
ABCLT210	26 (17)	CNA/CSA	2.0	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Valores Características simplificadas - Unión de madera sobre hormigón - 1 escuadra - Plano de clavado 5

Product characteristic capacities - CLT to rigid support - 1 angle bracket- Nailing pattern 7

Referencia	Capacidad de la escuadra
	Characteristic capacities - Timber CLT - concrete - Fastening Pattern 7
	Capacidades características - CLT a hormigón - 1 escuadra por conexión[kN]						Fijaciones
	R₁,ₖ			R2/3,k			Ala A	Ala B
	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	CNA4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	Cdad	Cdad	Tipo
ABCLT210	-	-	22	13.1	13.9	15.5	9.0	2.0	M12

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

Certificación

Evaluación técnica europea (ETA)

eta-06-0106-2026-03-09.pdf

Ver historial

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
