X1 evo

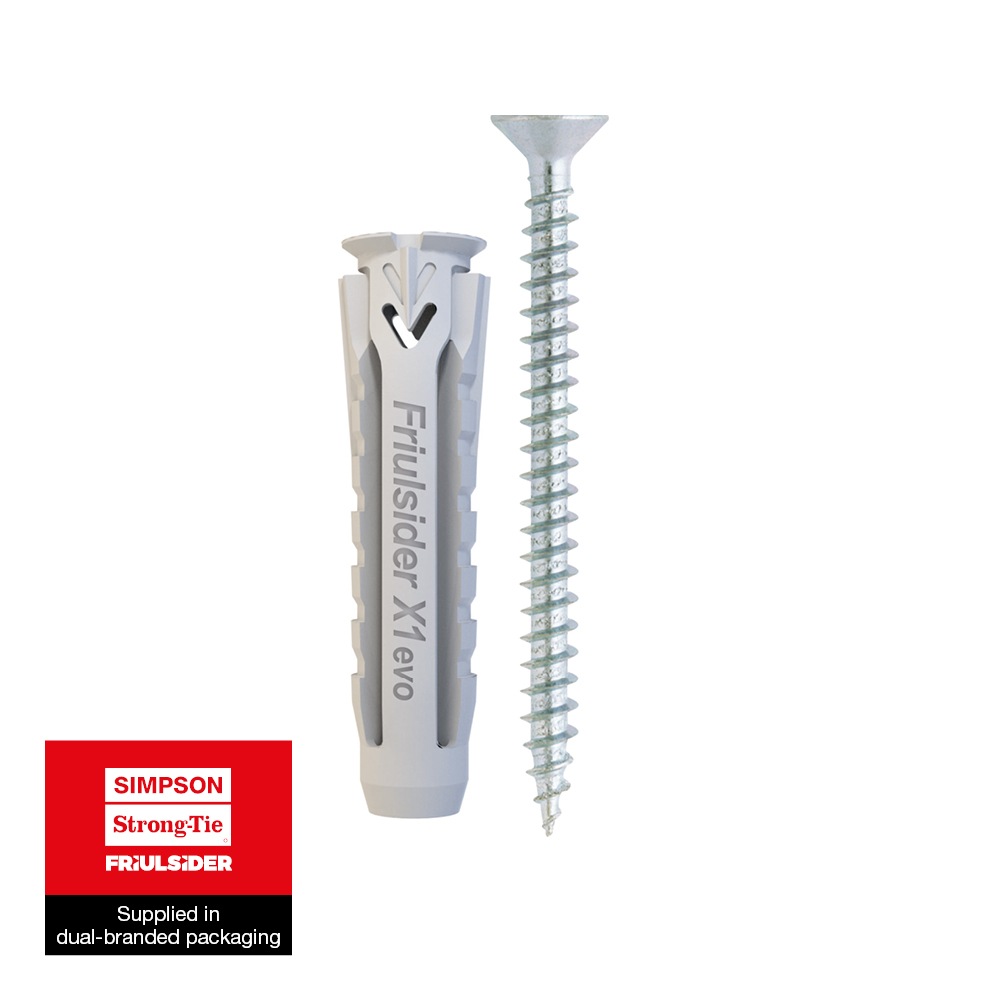

Anclaje de nailon universal de 4 segmentos

El anclaje de nailon universal X1 evo, de Ø5 a Ø14 mm, permite una mejor fijación de los elementos:

  • sobre todo tipo de soportes macizos o huecos, en particular sobre placas de yeso
  • con todo tipo de tornillos: tornillo de rosca para madera, tornillo de rosca métrica...
  • con una amplia y estable sujeción gracias a los 4 segmentos que forman una roseta detrás de la cara del soporte, durante el montaje
Nuevo
Nuevo
X1_evo_SSTBP_homepage_DE_de

Detalles de producto

Imagenes

Características

Materia

  • Anclaje: nailon
  • Tornillo: acero cincado blanco

Ventajas

  • 4 segmentos que se despliegan en el montaje por detrás de la pared sobre el panel o placa y forman una roseta que permite una sujeción estable y una mayor resistencia
  • Expansión uniforme en toda su longitud y en todas las direcciones sobre un soporte compacto que aumenta la resistencia del anclaje con respecto a un anclaje estándar
  • Cuello retráctil que permite montar el anclaje a través del elemento a fijar antes colocado
  • Cuello delgado que permite el montaje a ras del soporte
  • Alas antirrotación
  • Forma cónica y alas debajo de la cabeza, esto permite una excelente sujeción del anclaje a la superficie del soporte, incluso si la perforación es irregular
  • Nailon flexible: el anclaje se puede colocar a mano, incluso a través de loza, y se reduce el par de atornillado

Aplicaciones

Aplicación

  • Carpintería
  • Instalación eléctrica y fontanería

Soportes

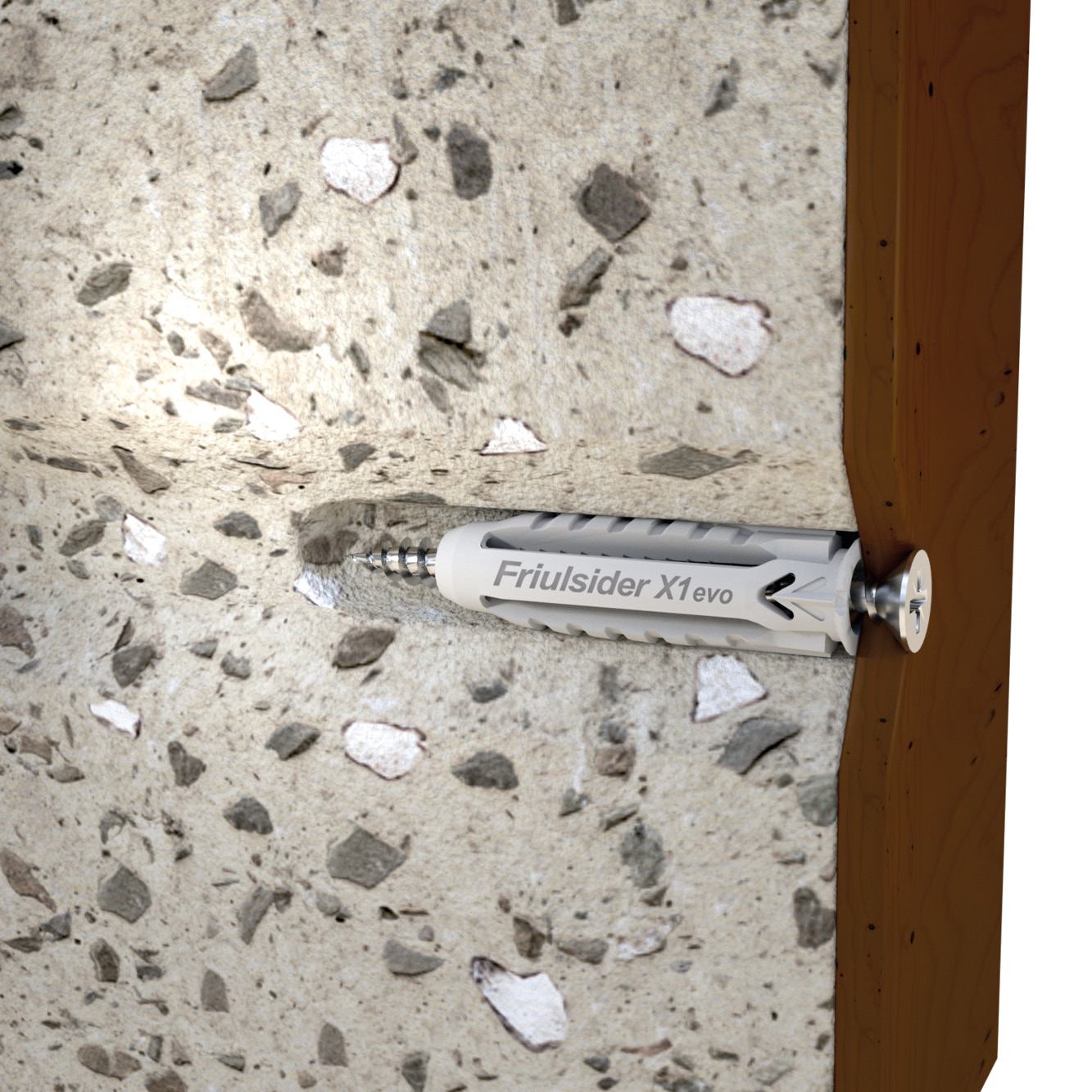

  • Hormigón sin agrietar

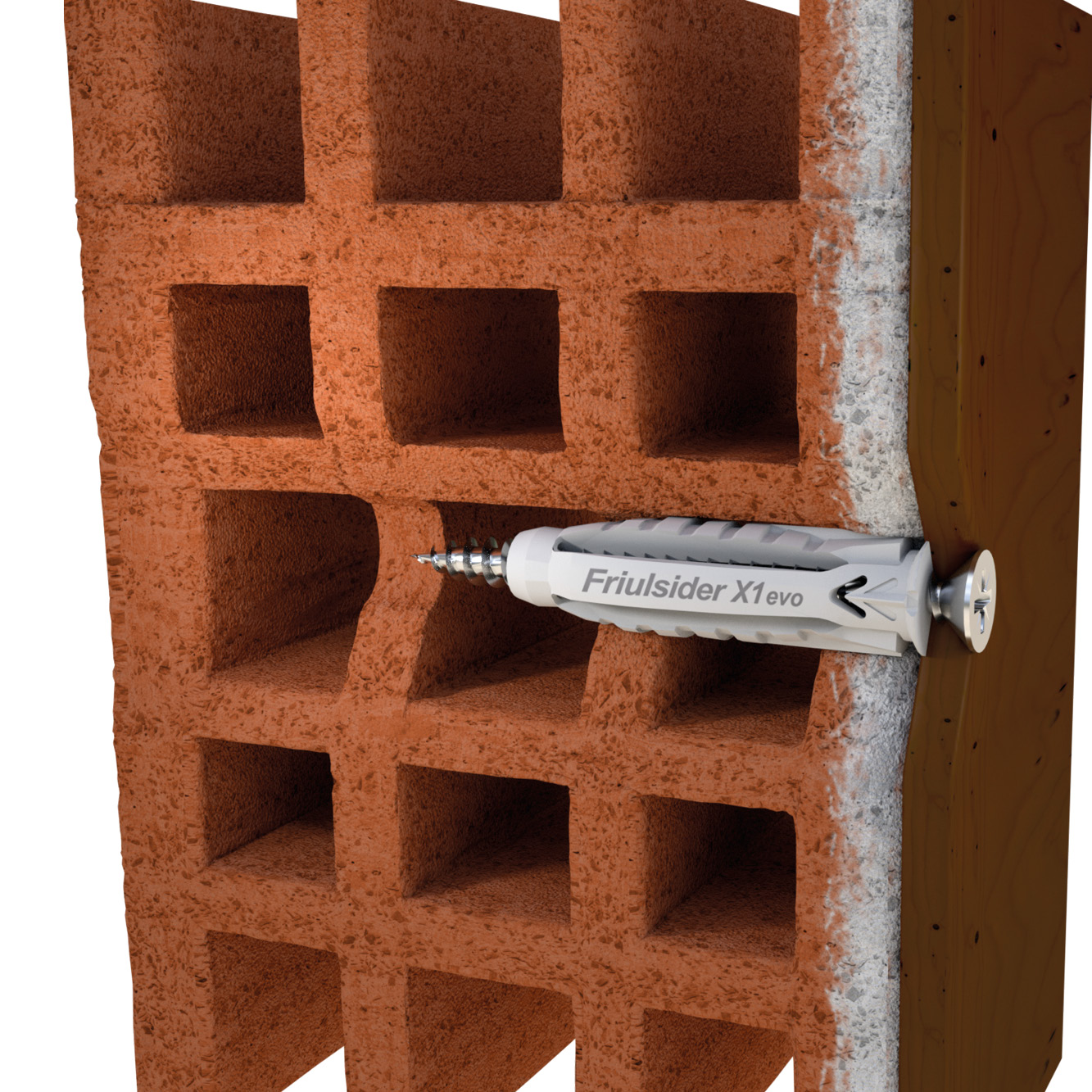

  • Mampostería maciza o hueca
  • Hormigón celular
  • Piedra natural

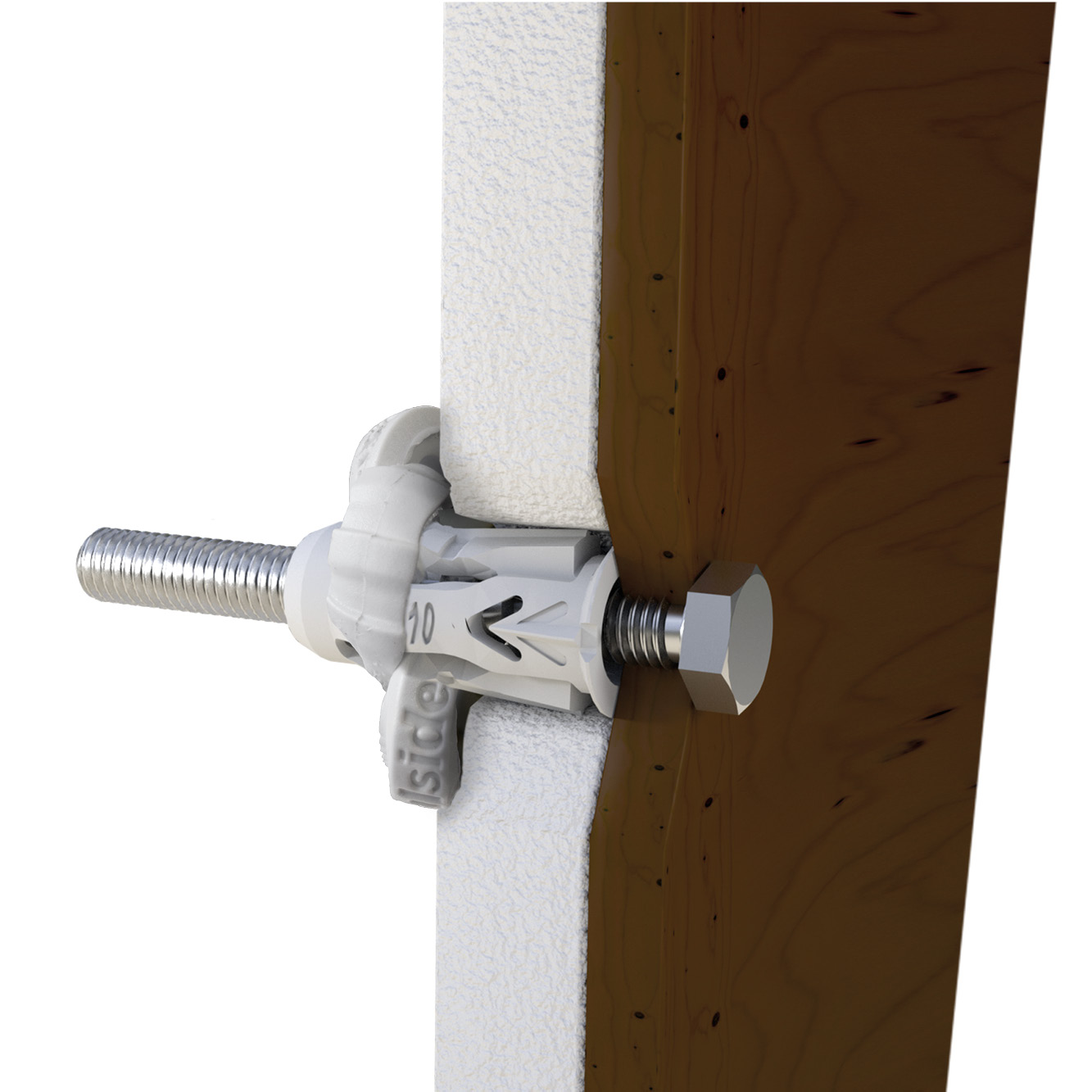

  • Placa de yeso

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones de las fijaciones de nailonDatos de instalación de las fijaciones de nailon
Informacion de producto[mm]Datos de instalación
Referencia del productoDiámetro del tornillo (Mín / Máx)Ctd por embalaje[mm]Ø agujero x longitud del anclaje [d0xL].[mm]Ø agujero [d0][mm]Profundidad mínima de perforación [h1][mm]Profundidad de anclaje nominal [hnom].[mm]
6007000603000X1 evoØ4 - Ø53200.0Ø6x3064030
6007000804000X1 evoØ4,5 - Ø61600.0Ø8x4085040
6007001005000X1 evoØ6 - Ø8800.0Ø10x50106050
6007001206000X1 evoØ8 - Ø10400.0Ø12x60127060

*Los valores se refieren a la instalación sobre materiales de base maciza o parcialmente hueca.

*Valores de carga, consulte el documento en la pestaña de descargas de la página.

Dimensiones anclaje con tornillo para madera

Dimensiones

ReferenciaDimensiones de las fijaciones de nailonDatos de instalación de las fijaciones de nailon
Informacion de producto[mm]Datos de instalación
Referencia del productoEsp. pieza a fijar [tfix][mm]Ø tornillos [d][mm]Longitud del tornillo [Lv][mm]Ctd por embalaje[mm]Ø agujero x longitud del anclaje [d0xL].[mm]
60071B0603000X1 evo54.5401600.0Ø6x30
60071B0804000X1 evo5550800.0Ø8x40
60071B1005000X1 evo5660400.0Ø10x50

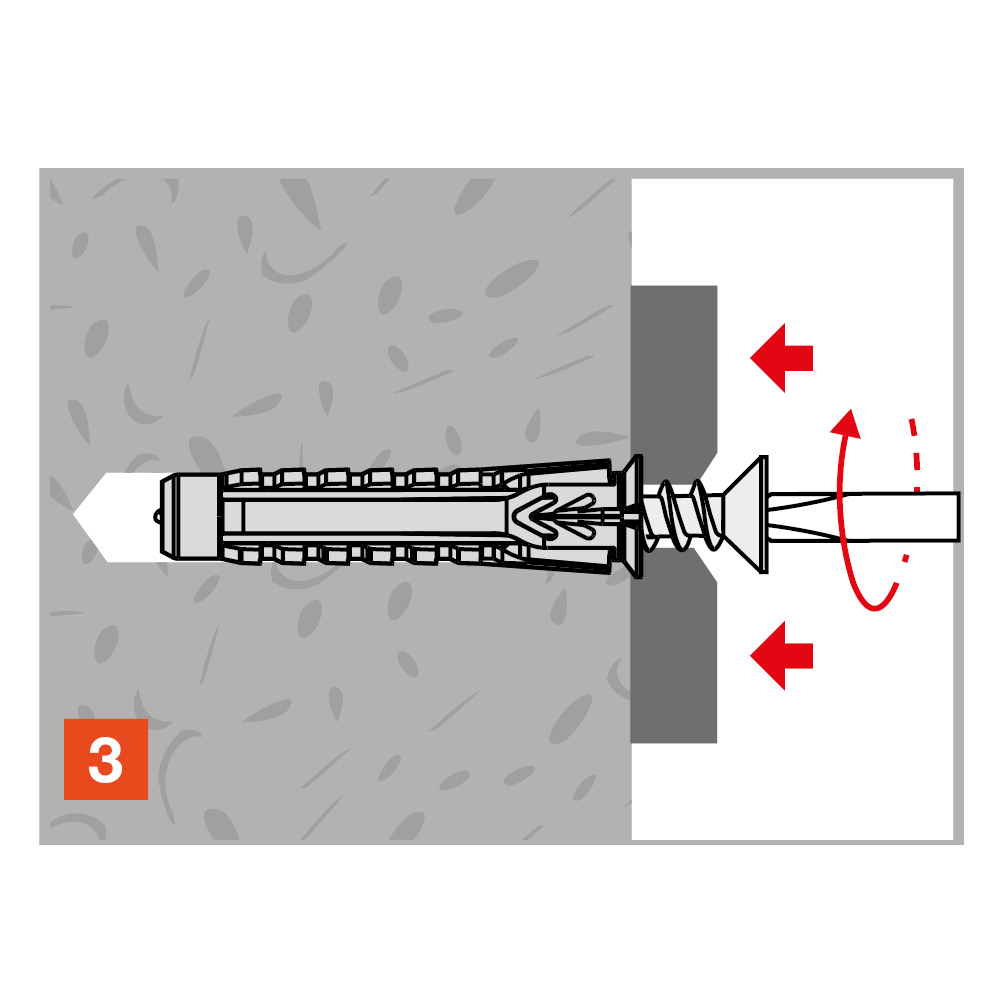

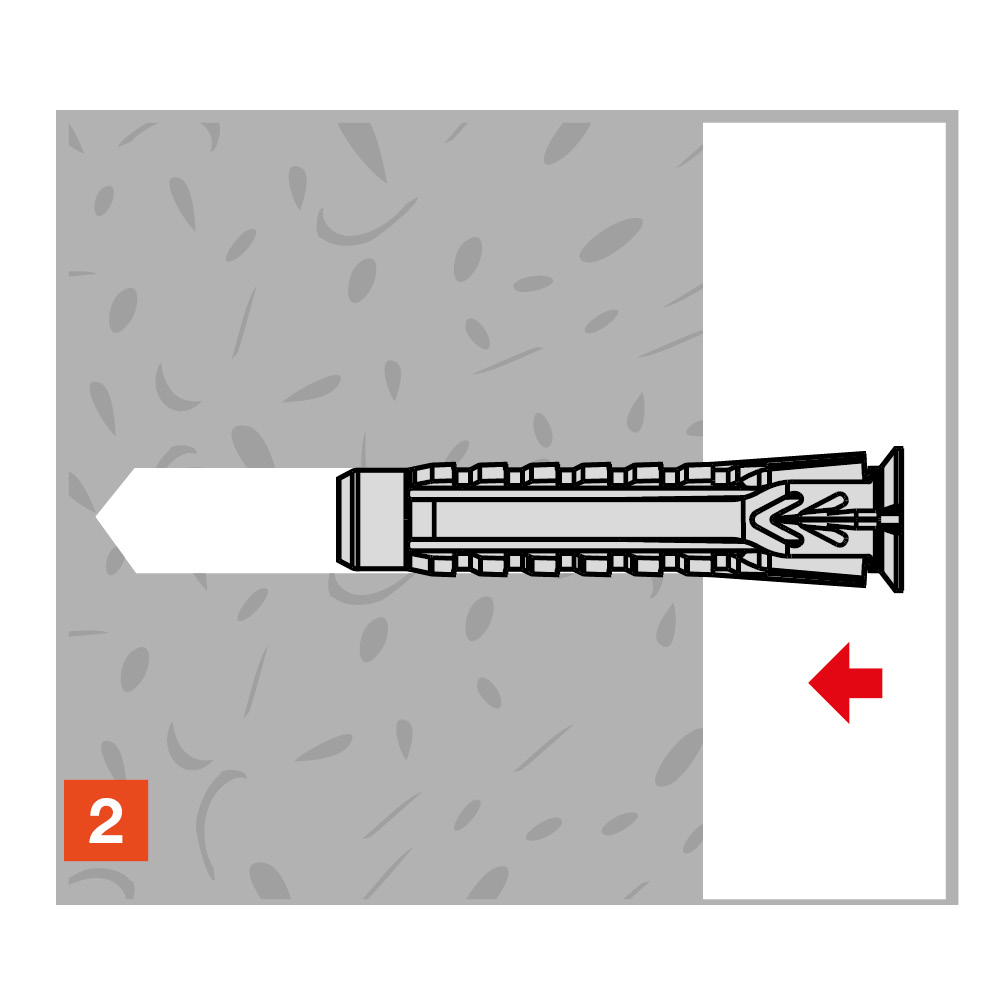

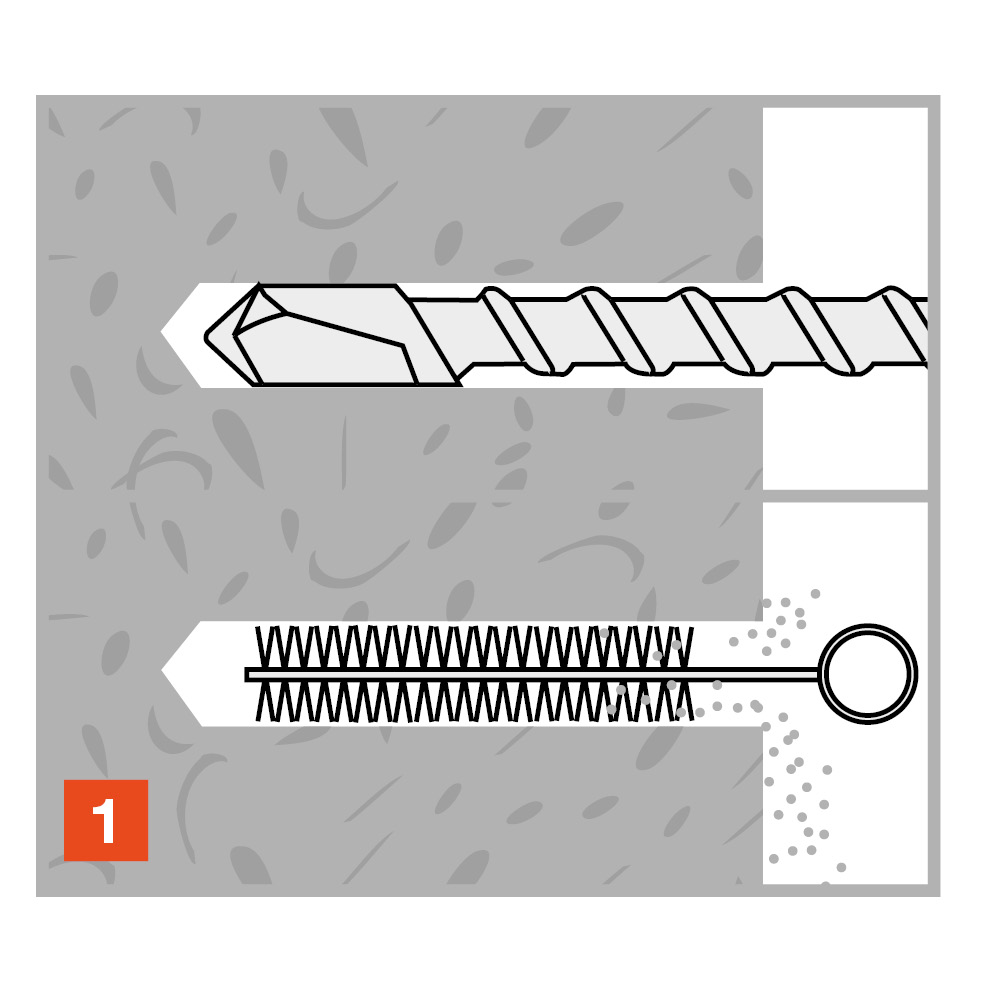

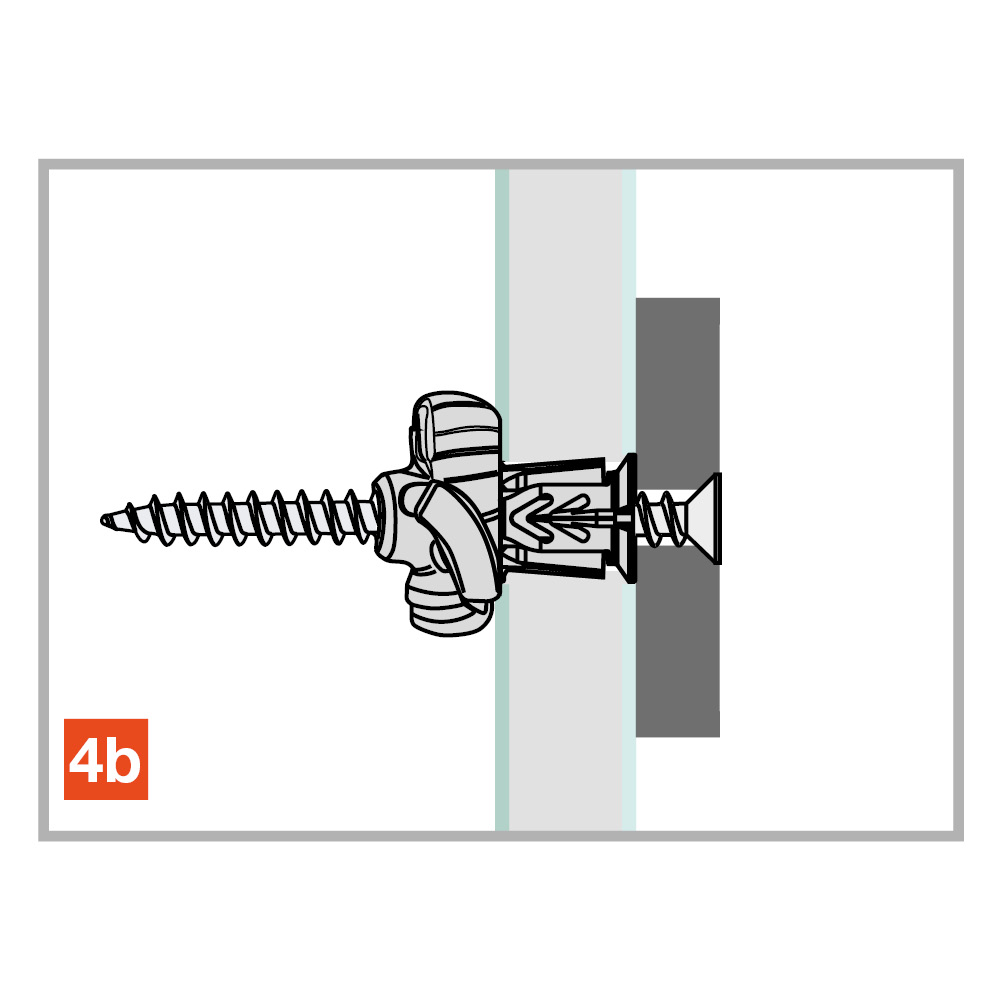

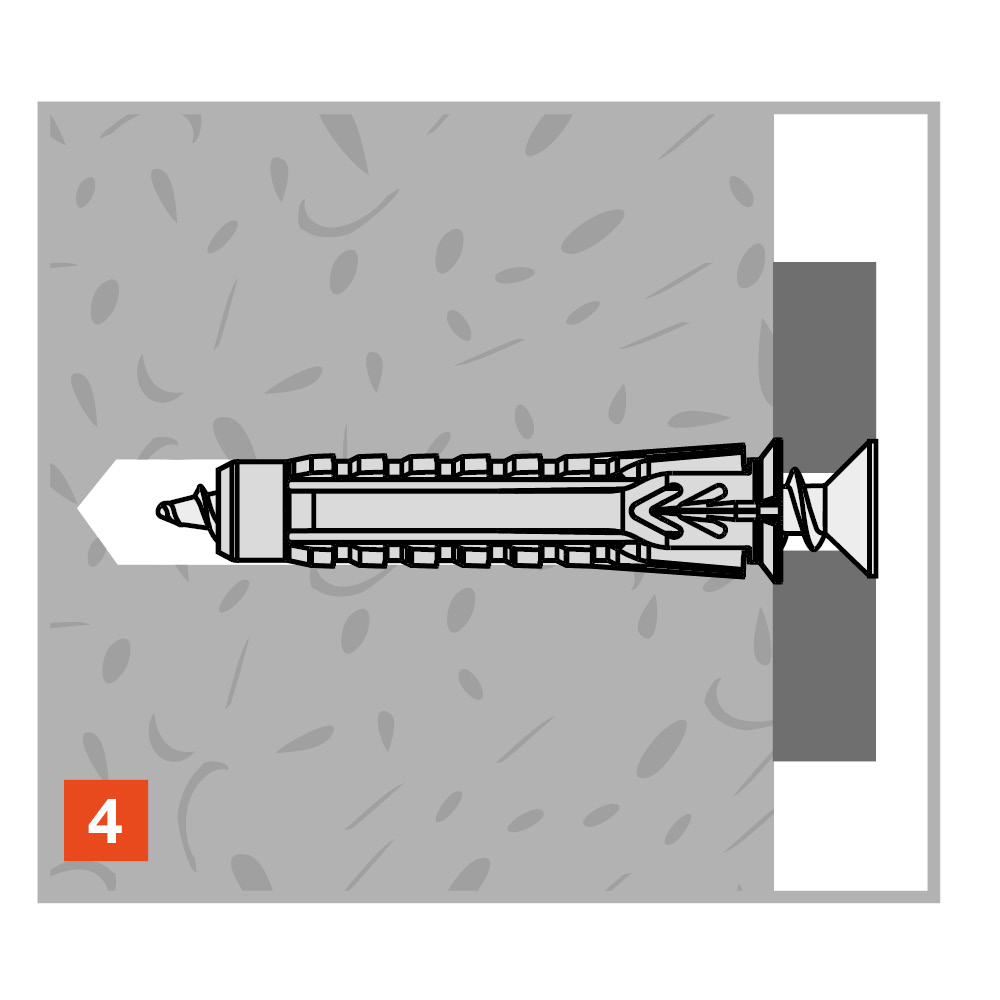

Instalación
