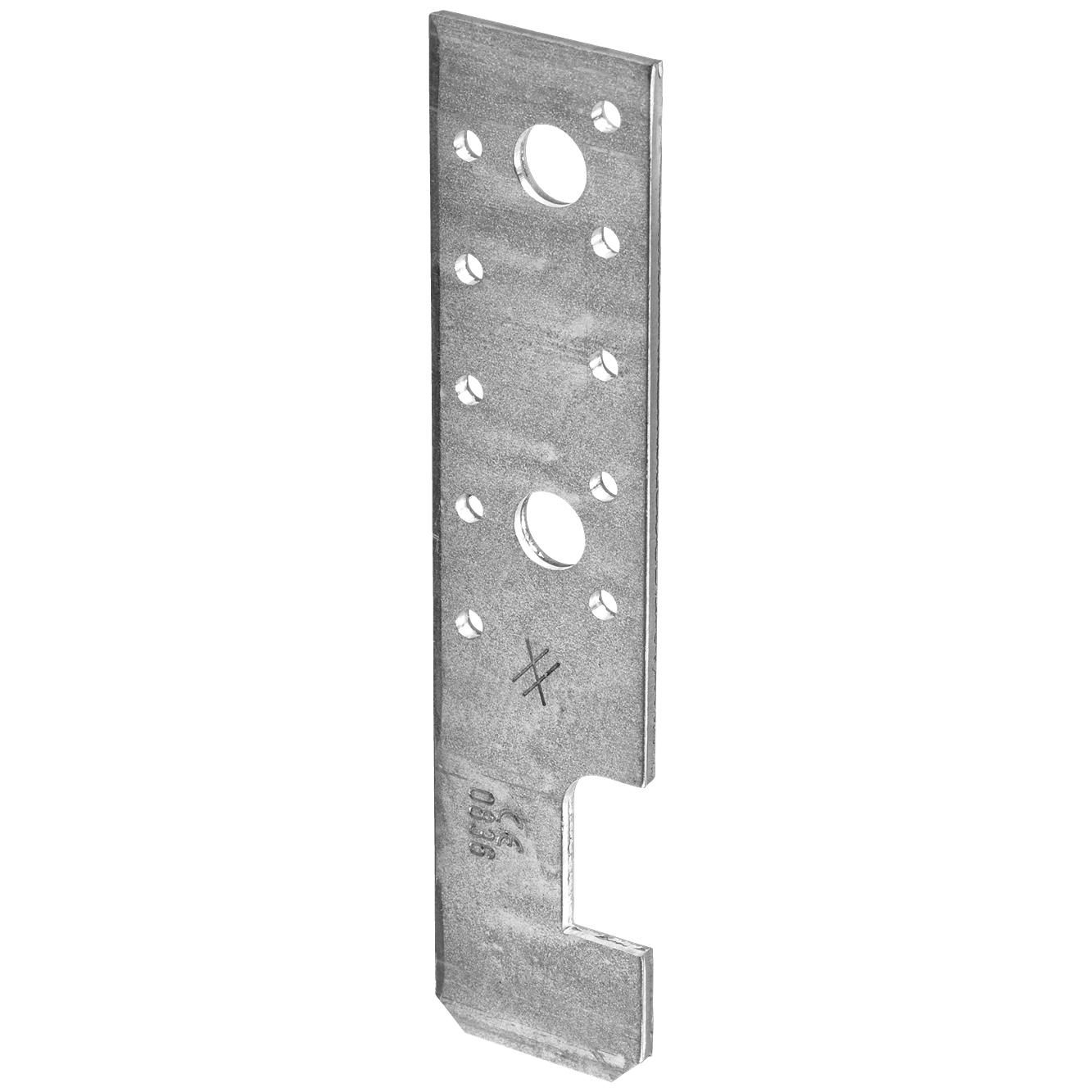

Este anclaje permite fijar vigas de madera a vigas en doble T metálicas con perfil IPN. La fijación queda asegurada mediante las ranuras de los anclajes.
Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor 4 mm.
Ventajas
Fijado con perfil IPN sin fijación
Aplicaciones
Soporte
IPN,
Viga de madera...
Campos de aplicación
Fijación de viga de madera a viga IPN,
Fijación de viga IPN a viga de madera...
Datos técnicos
Dimensiones
Dimensiones
Modelo
Altura viga mínima [mm]
Dimensiones [mm]
Agujeros
A
B
C
D
E
t
Ø5
Ø13
HE135
110
135
40
30
15
110
4
6
-
HE175
150
175
40
30
15
150
4
10
2

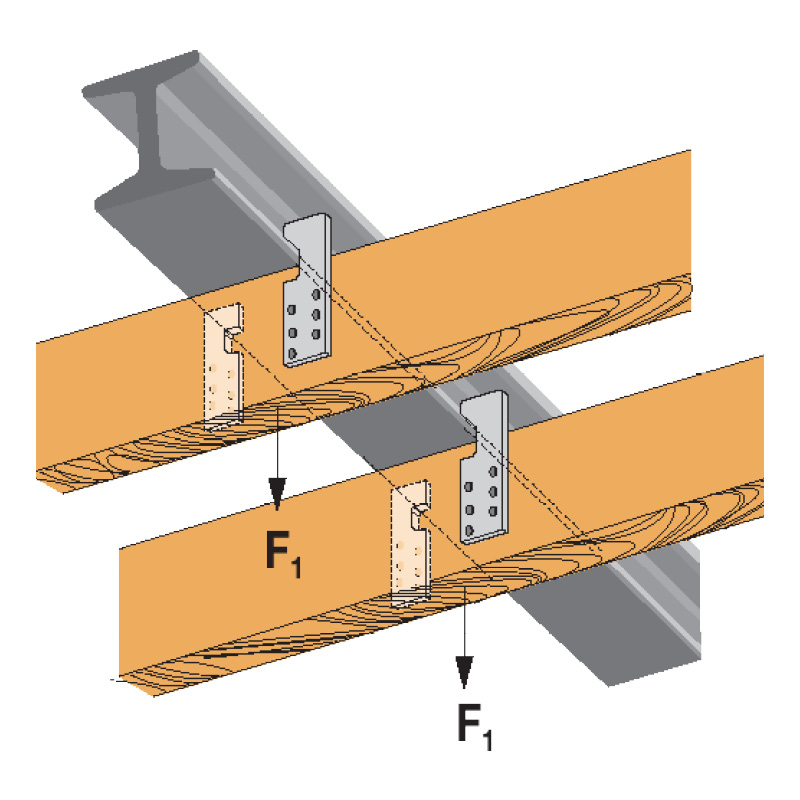

Valores Característicos - 2 anclajes HE por conexión
Modelo
Valores Característicos R1,k - 2 anclajes HE por conexión [kN]
Cantidad de fijaciones por HE
CNA4.0x35
CNA4.0x50
HE135
6
15.6
18.8
HE175
10
18.8
18.8
Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-07/0285.
Para obtener los valores de resistencia para quatro escuadras, los valores de la tabla más arriba se deben multiplicar por dos,
Instalación
Montaje
Fijaciones
Puntas anilladas CNA 4.0,
Tornillos CSA 5.0,
Pernos BSH12.

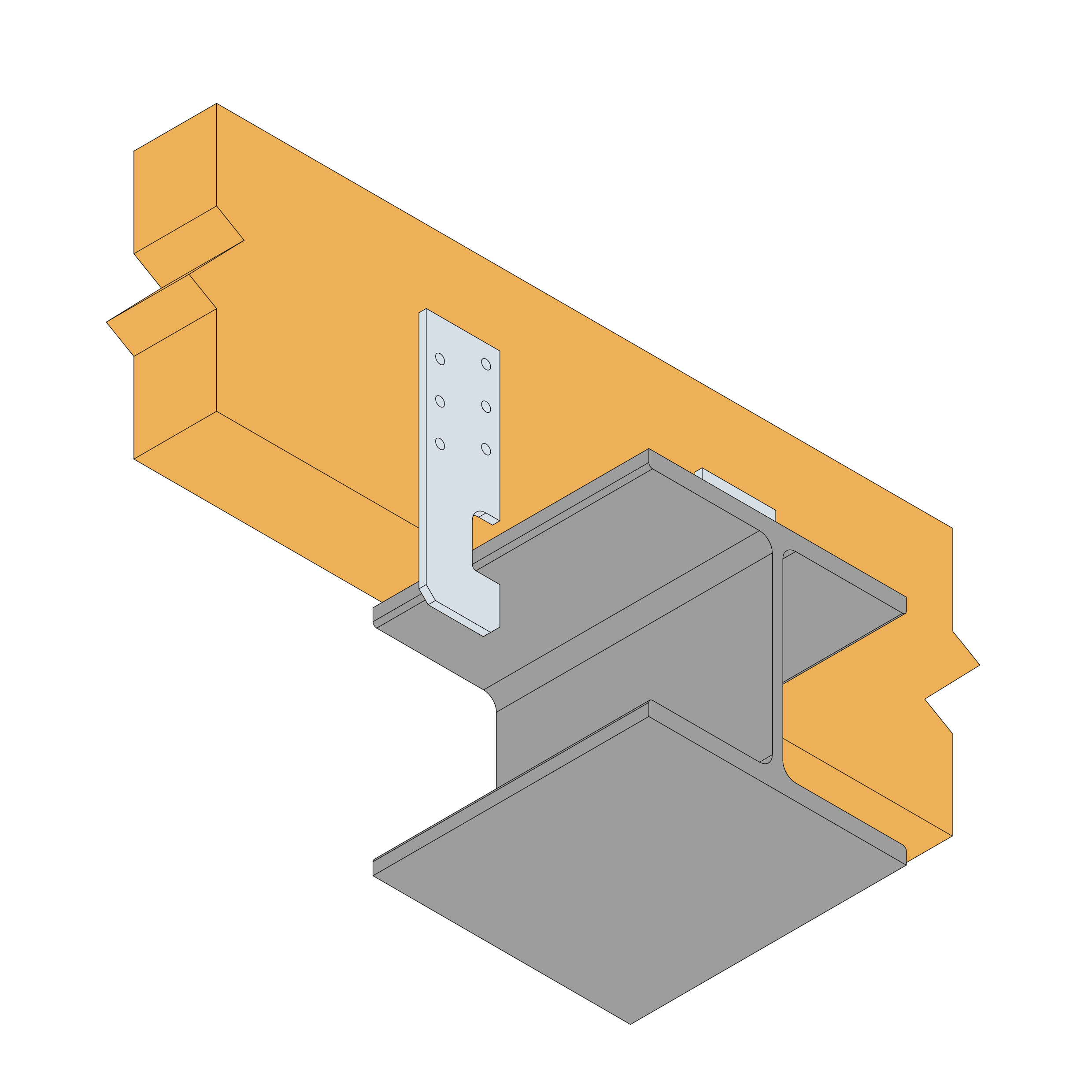

Instalación
Coloque las viguetas en las vigas IPN,
Coloque los anclajes HE en la unión, 2 en diagonal o 4, enganchando la ranura en el ala superior del IPN,
Fije los anclajes HE en las viguetas con la fijación elegida.
