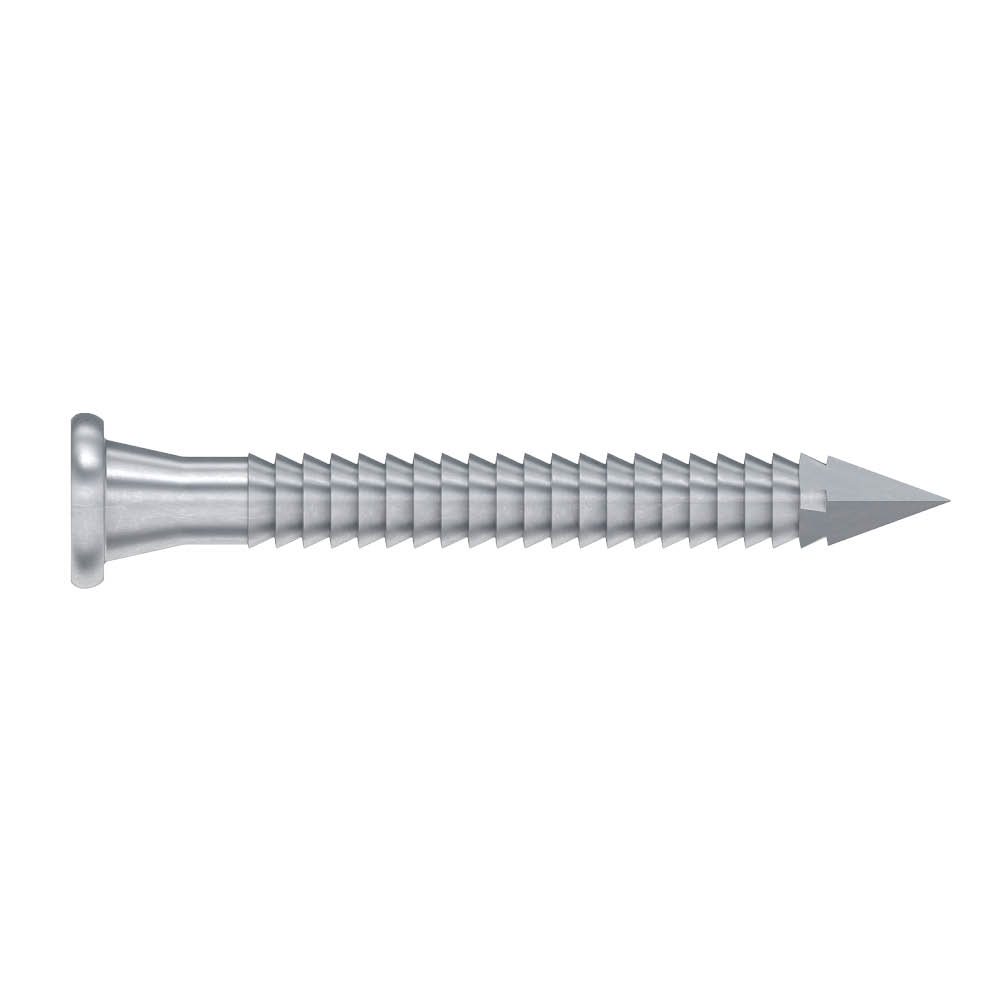

Punta anillada electrocincada

El uso de puntas anilladas electrocincadas se recomienda para las uniones de estructuras. Todos nuestros ensayos se han realizado con este tipo de puntas. Llevan grabada la marca "≠" ("sin equivalente").

Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 12µm

Detalles de producto

Imagenes

Características

Materia

  • Acero electrocincado según EN 2081.

Ventajas

  • La forma cónica de la parte situada bajo la cabeza permite un contacto óptimo entre la punta y el agujero,
  • Alta resistencia al arranque.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compueste, madera laminada,
  • Elemento secundario : madera maciza, madera compueste, madera laminada.

Campos de aplicación

  • Fijación de estribos,
  • Escueadras,
  • Flejes,
  • Placas perforadas...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones de las fijaciones [mm] Box Quantity
l lg d dh ht
CNA3.1X35-HV 35 21.4 3.1 6.2 1 2000
CNA3.7X50 50 34.5 3.7 7.4 1.4 250
CNA4.0X35/100/B 35 20 4.4 7 1.5 100
CNA4.0X35 35 20 4.4 7 1.5 250
CNA4.0X35-HV 35 20 4.4 7 1.5 1500
CNA4.0X40 40 25 4.4 7 1.5 250
CNA4.0X40-FR 40 25 4.4 7 1.5 1500
CNA4.0X50/100/B 40 35 4.4 7 1.5 100
CNA4.0X50 50 35 4.4 7 1.5 250
CNA4.0X50-HV 50 35 4.4 7 1.5 1500
CNA4.0X60 60 45 4.4 7 1.5 250
CNA4.0X60-HV 60 45 4.4 7 1.5 1000
CNA4.0X75 75 59 4.4 7 1.5 250
CNA4.0X75-HV 75 59 4.4 7 1.5 1000
CNA4.0X100 100 65 4.4 7 1.5 250

Propiedades características

Modelo Characteristic Lateral Capacities Rlat,k
/ Material Thickness [mm] [kN]
Characteristic Axial Capacity Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA3.7X50 1.9 1.9 1.9 0.9
CNA4.0X35/100/B 1.7 1.7 1.6 0.6
CNA4.0X35 1.7 1.7 1.6 0.6
CNA4.0X35-HV 1.7 1.7 1.6 0.6
CNA4.0X40 1.9 1.9 1.8 0.7
CNA4.0X40-FR 1.9 1.9 1.8 0.7
CNA4.0X50/100/B 2.2 2.2 2.2 1
CNA4.0X50 2.2 2.2 2.2 1
CNA4.0X50-HV 2.2 2.2 2.2 1
CNA4.0X60 2.4 2.4 2.4 1.2
CNA4.0X60-HV 2.4 2.4 2.4 1.2
CNA4.0X75 2.5 2.5 2.5 1.5
CNA4.0X75-HV 2.5 2.5 2.5 1.5
CNA4.0X100 2.5 2.5 2.5 1.4

Estos valores se dan para una madera de clase C24. Para las otras clases, multiplique los valores por los coeficientes de paso dados en la tabla siguiente. Estos valores se dan según ETE-04/0013 y para chapas de 1,5 a 4 mm de espesor.

COEFICIENTES DE PASO Clases de madera
  C14 C18 C24 C30 o GL24 SCL
Cizalladura 0,87 0,95 1,00 1,05 1,16
Arranque 1,00 1,00 1,00 1,00 1,00



Certificación

Idoneidad Técnica Europeo (ETA)
