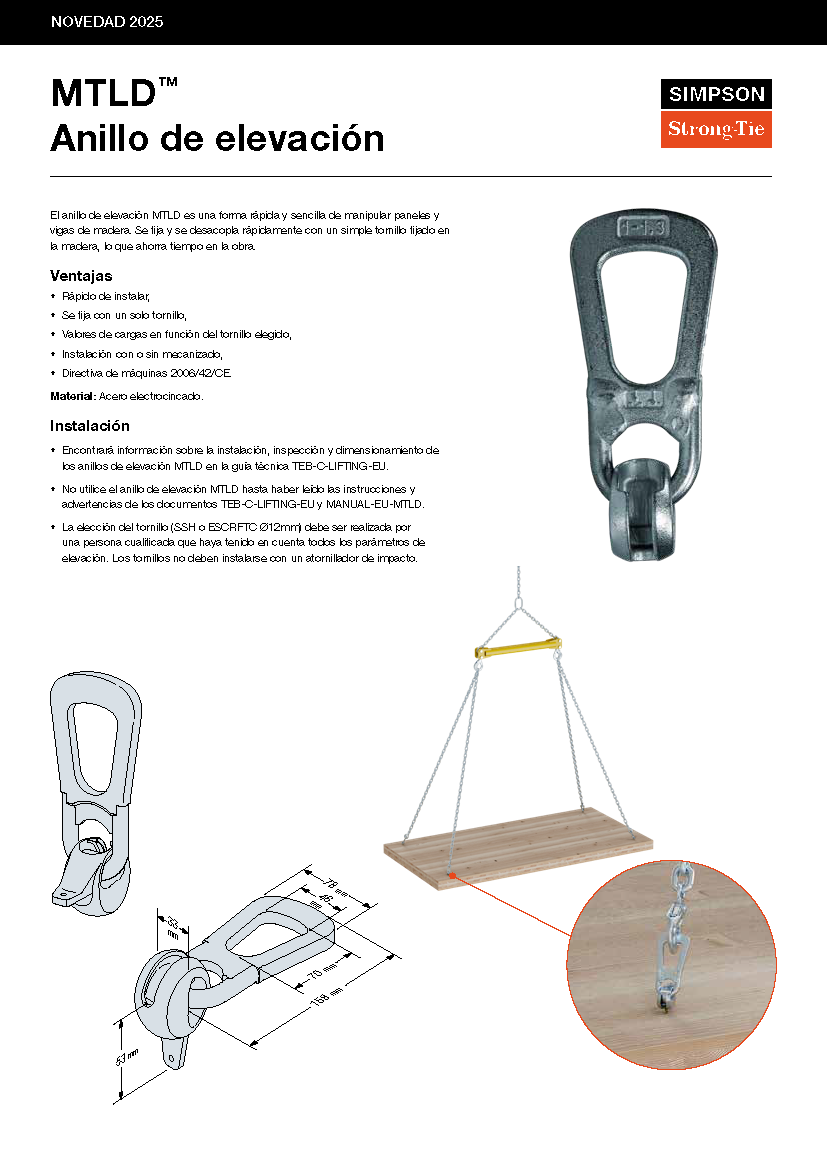

MTLD

Anillo de elevación

El anillo de elevación MTLD es una forma rápida y sencilla de manipular sus paneles y vigas de madera. Se fija y desmonta rápidamente con un simple tornillo fijado a la madera, lo que le ahorra tiempo en la obra.

Ficha técnica

Marcado CE

Acero electrocincado 12µm

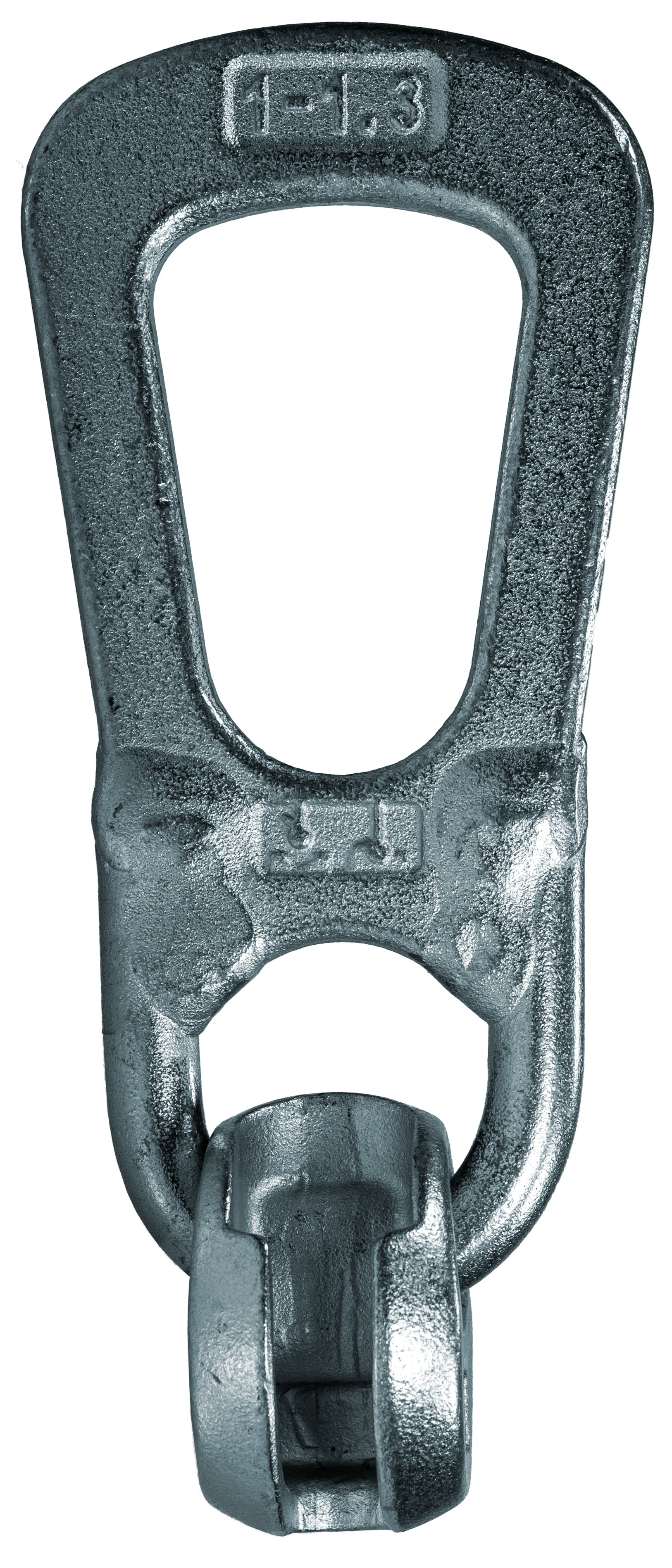

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Detalles de producto

Imagenes

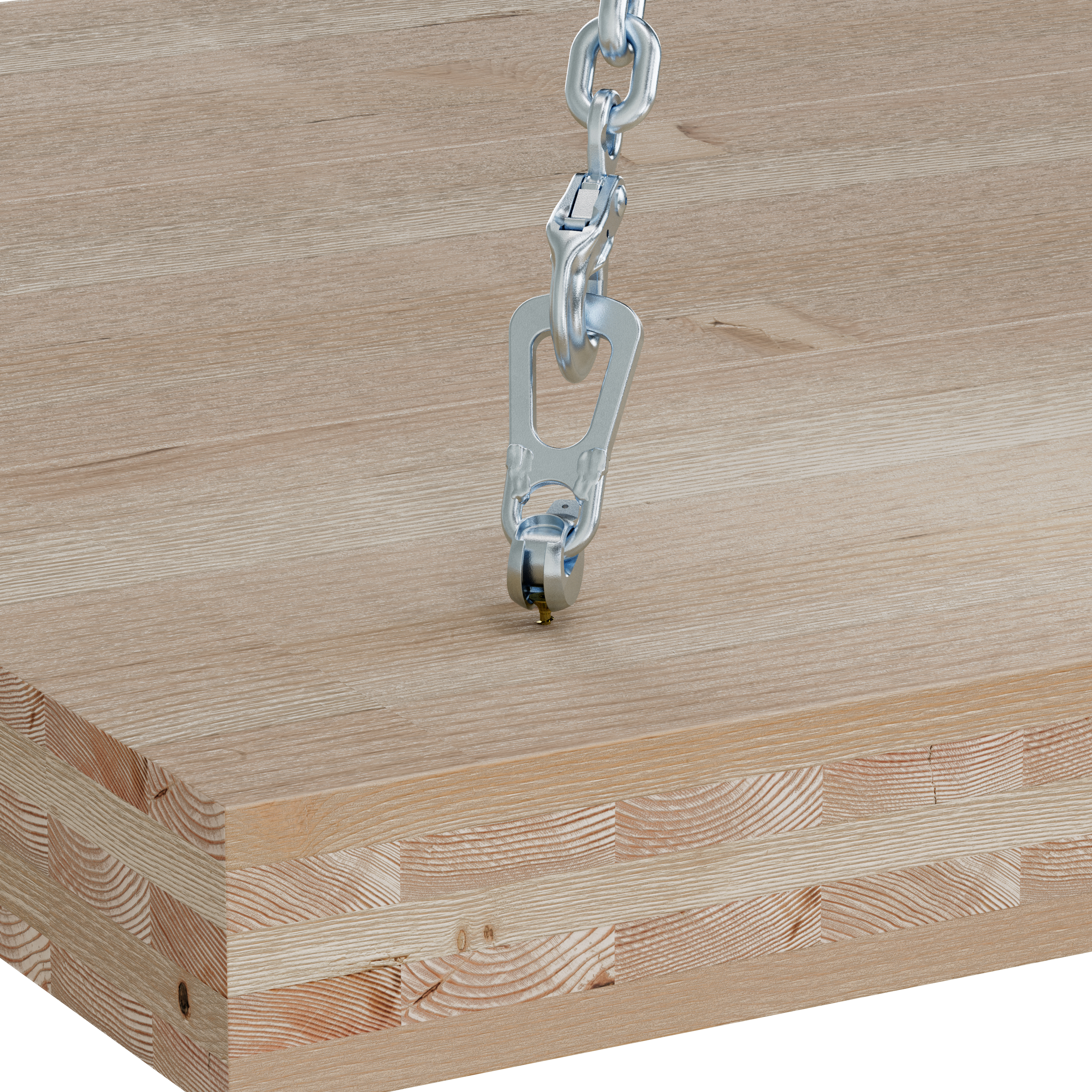

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

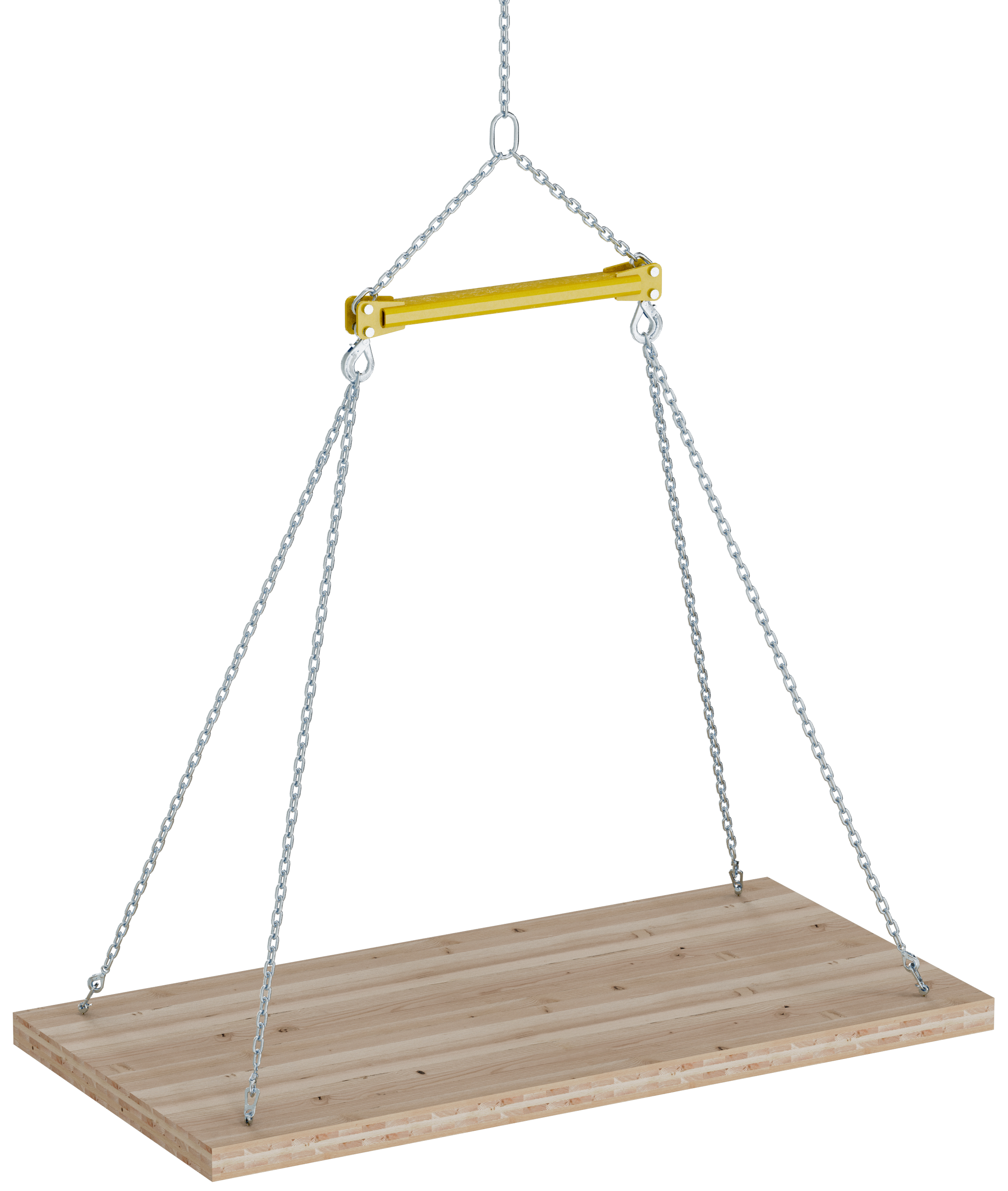

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Características

Materia

Acero electrogalvanizado

Aplicaciones

Ventajas

Rápido de instalar
Fijación con un solo tornillo
Valores de carga en función del tornillo elegido
Instalación con o sin mecanizado
Directiva máquinas 2006/42/CE

Instalación

El kit contiene 2 anillos y un manómetro de control.
Encontrará información sobre la instalación, inspección y dimensionamiento de los anillos de elevación MTLD en la guía técnica TEB-C-LIFTING-EU.
No utilice el anillo de elevación MTLD hasta haber leído las instrucciones y advertencias de los documentos TEB-C-LIFTING-EU y MANUAL-EU-MTLD.
La elección del tornillo (SSH o ESCRFTC Ø12mm) debe ser realizada por una persona cualificada que haya tenido en cuenta todos los parámetros de elevación. Los tornillos no deben instalarse con un atornillador de impacto.

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]				Peso [kg]
Modelo	A	B	C	Contenido	Peso [kg]
MTLD-R2E	78	158	53	2 lifting devices, 1 gauge	0.93

Valores admisibles - Instalación sin fresado

Modelo	Capacidad de elevación - Tornillo perpendicular - 1 tornillo
	Valor admisible [F] [kg]
	θ = 90°			θ = 60°
	SSH12.0X100	SSH12.0X160	ESCRFTC12,0X260	SSH12.0X100	SSH12.0X160	ESCRFTC12,0X260
MTLD-R2E	282	561	1126	244	486	975

Hay varias longitudes de tornillo, pero la capacidad de carga debe ser comprobada por un profesional competente.

Valores admisibles - Instalación con fresado

Modelo	Capacidad de elevación - Tornillo perpendicular - 1 tornillo
	Valor admisible [F] [kg]
	60° ≤ θ ≤ 90°
	SSH12X100	SSH12.0X160	ESCRFTC12,0X260
MTLD-R2E	282	561	1126

Hay varias longitudes de tornillo, pero la capacidad de carga debe ser comprobada por un profesional competente.
