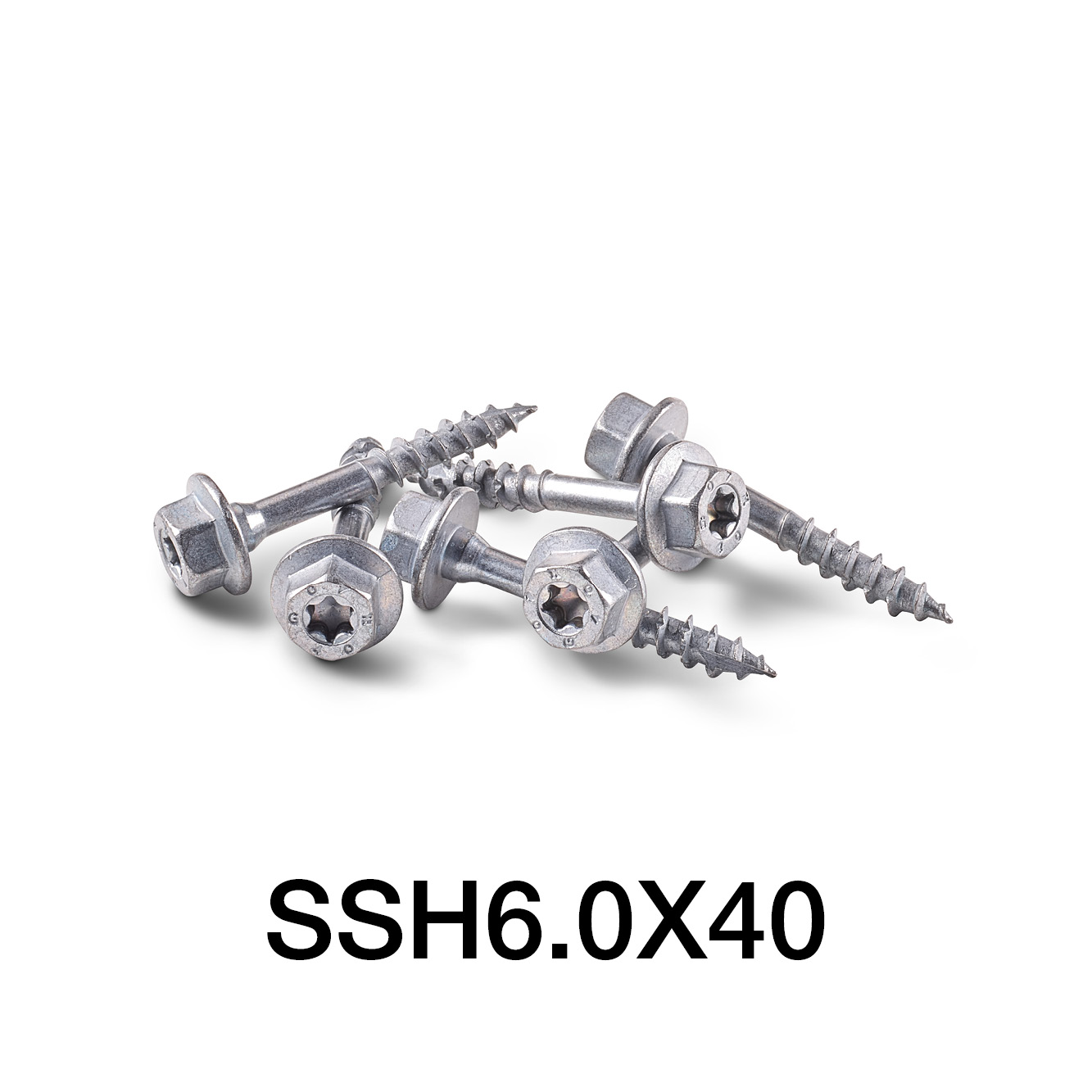

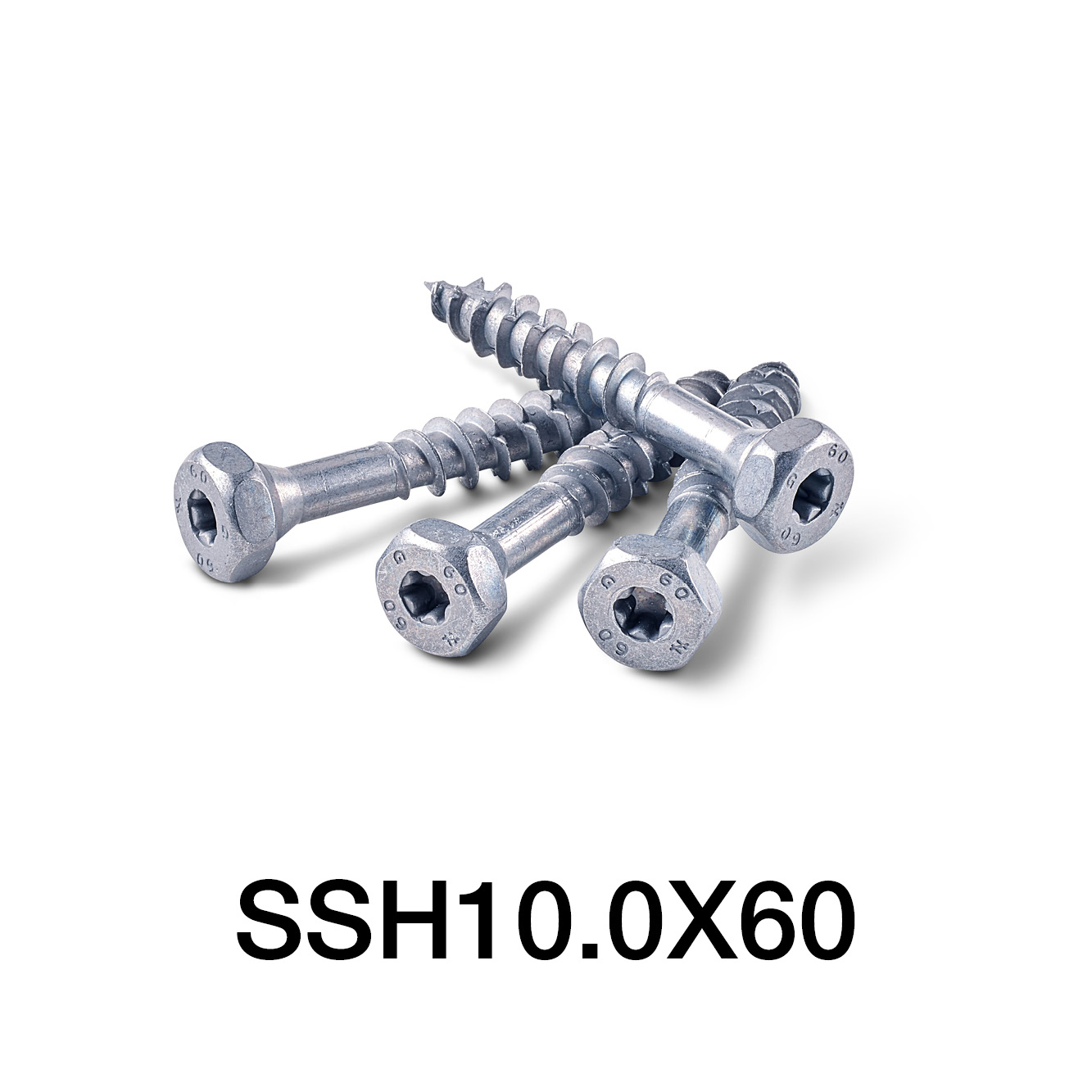

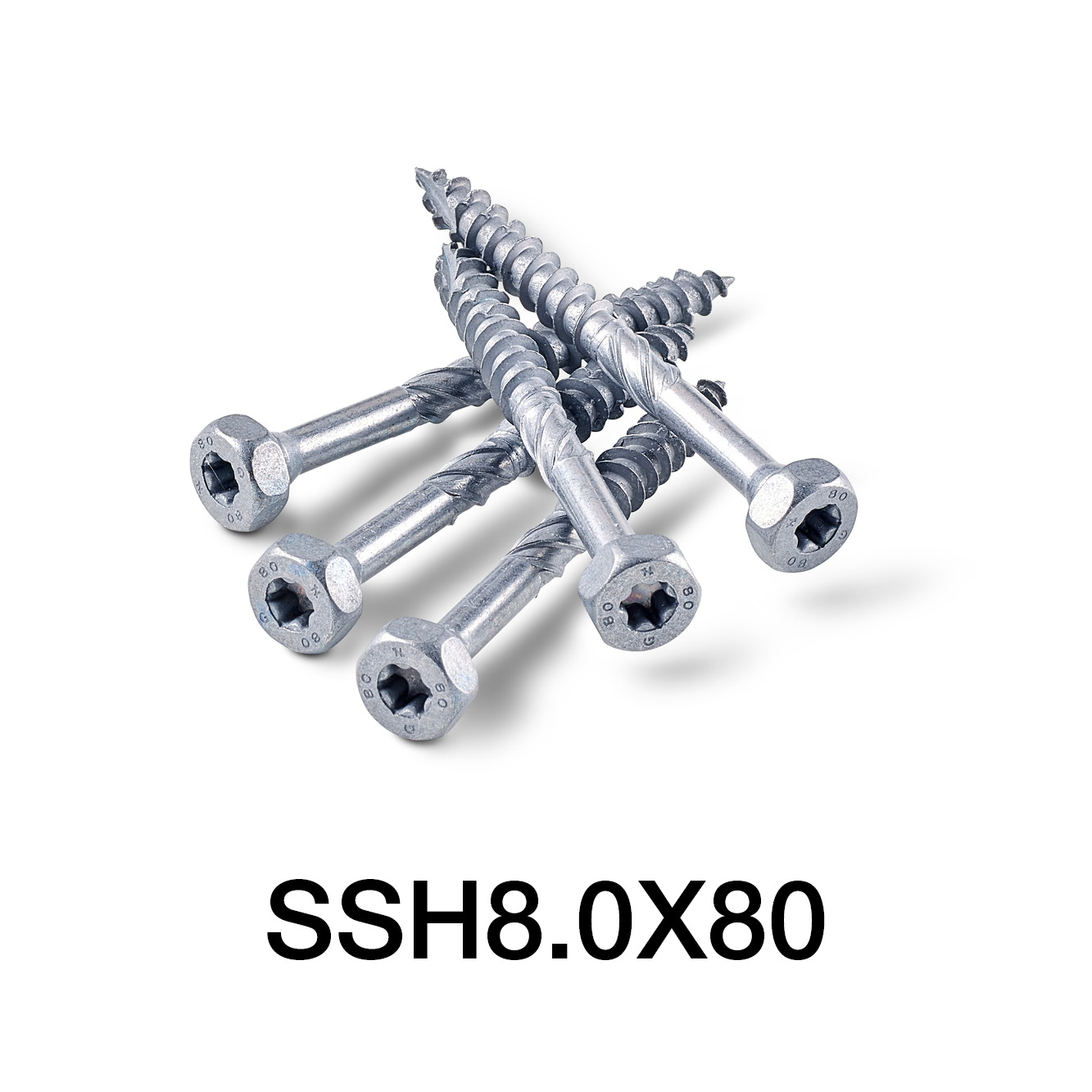

SSH

Tornillo para conectores de acero sobre madera

El tornillo para madera SSH es un tornillo con un diámetro grande y poca longitud, ideal para fijar conectores en elementos de madera en interiores o exteriores. Se instala en las perforaciones habitualmente previstas para los anclajes y disminuye considerablemente el tiempo de instalación en obra en comparación con las soluciones clásicas de clavado.

Ficha técnica

Marcado CE

DITE

Impreg® +

Exterior

Detalles de producto

Imagenes

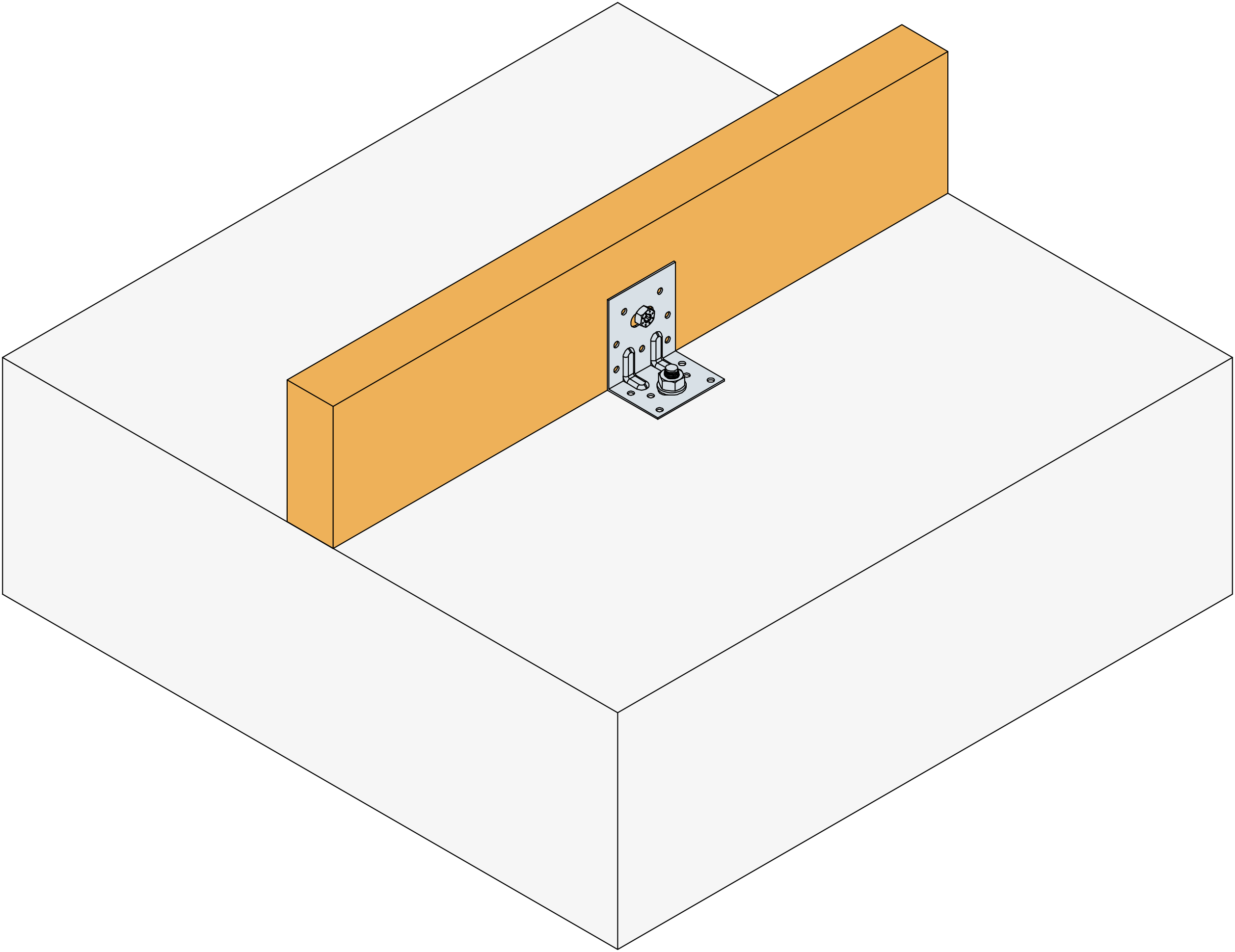

F_SSH_InstIll_Ill_E5+SSH on rigid_EU_CN.png

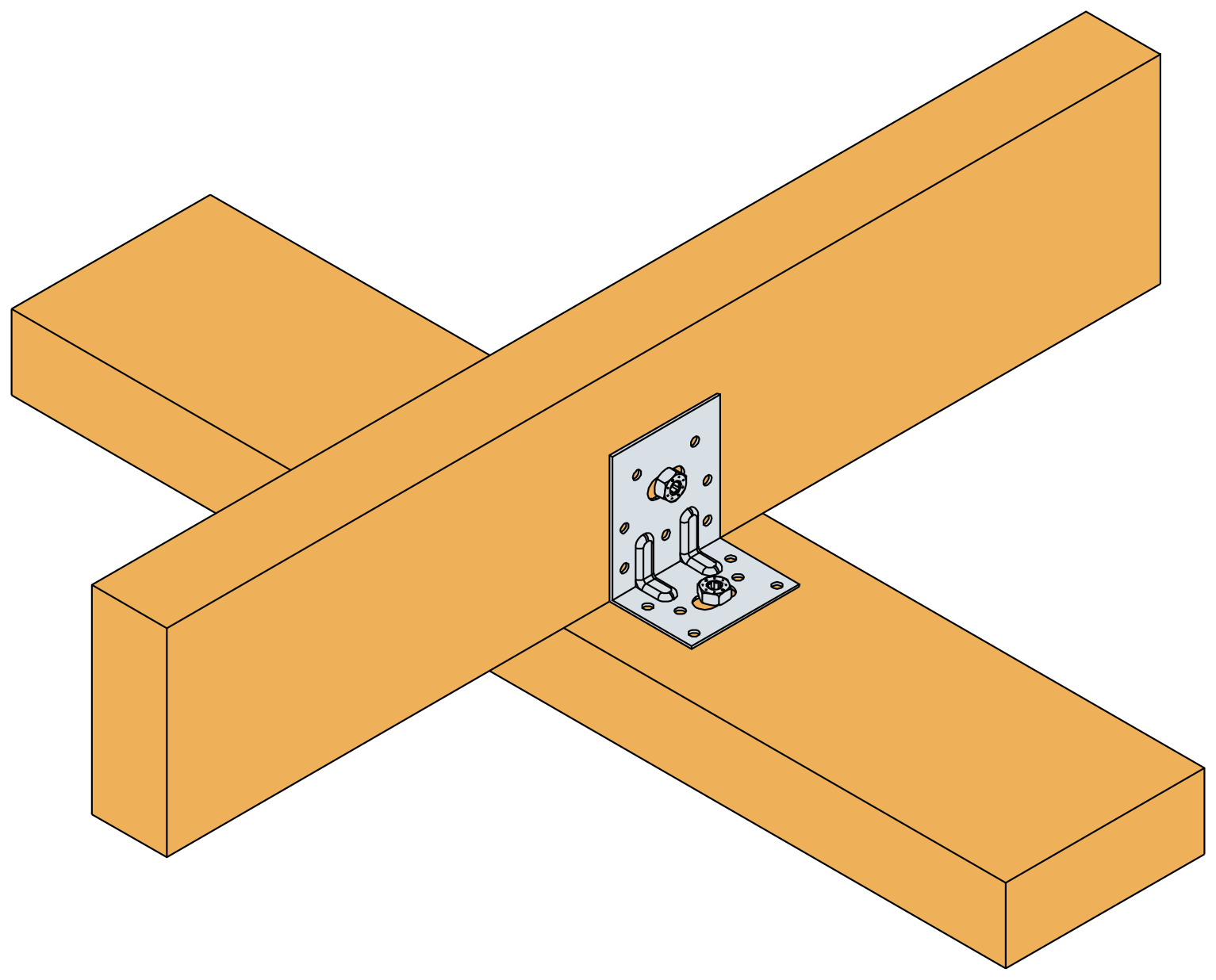

F_SSH_InstIll_Ill_E5+SSH on wood_EU_CN.png

F_SSH_InstIll_Ill_SAEL+SSH on rwood_EU_CN.png

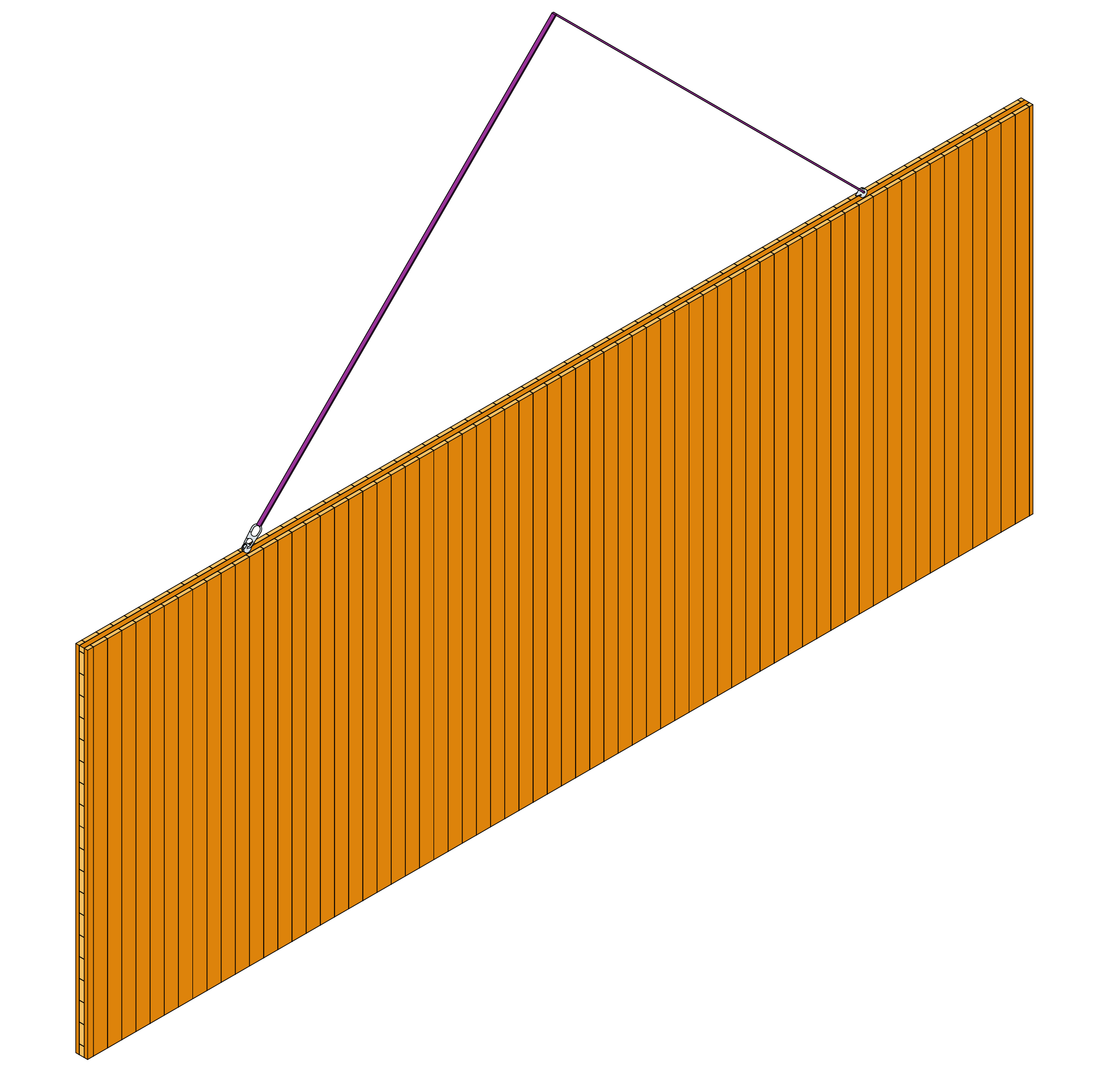

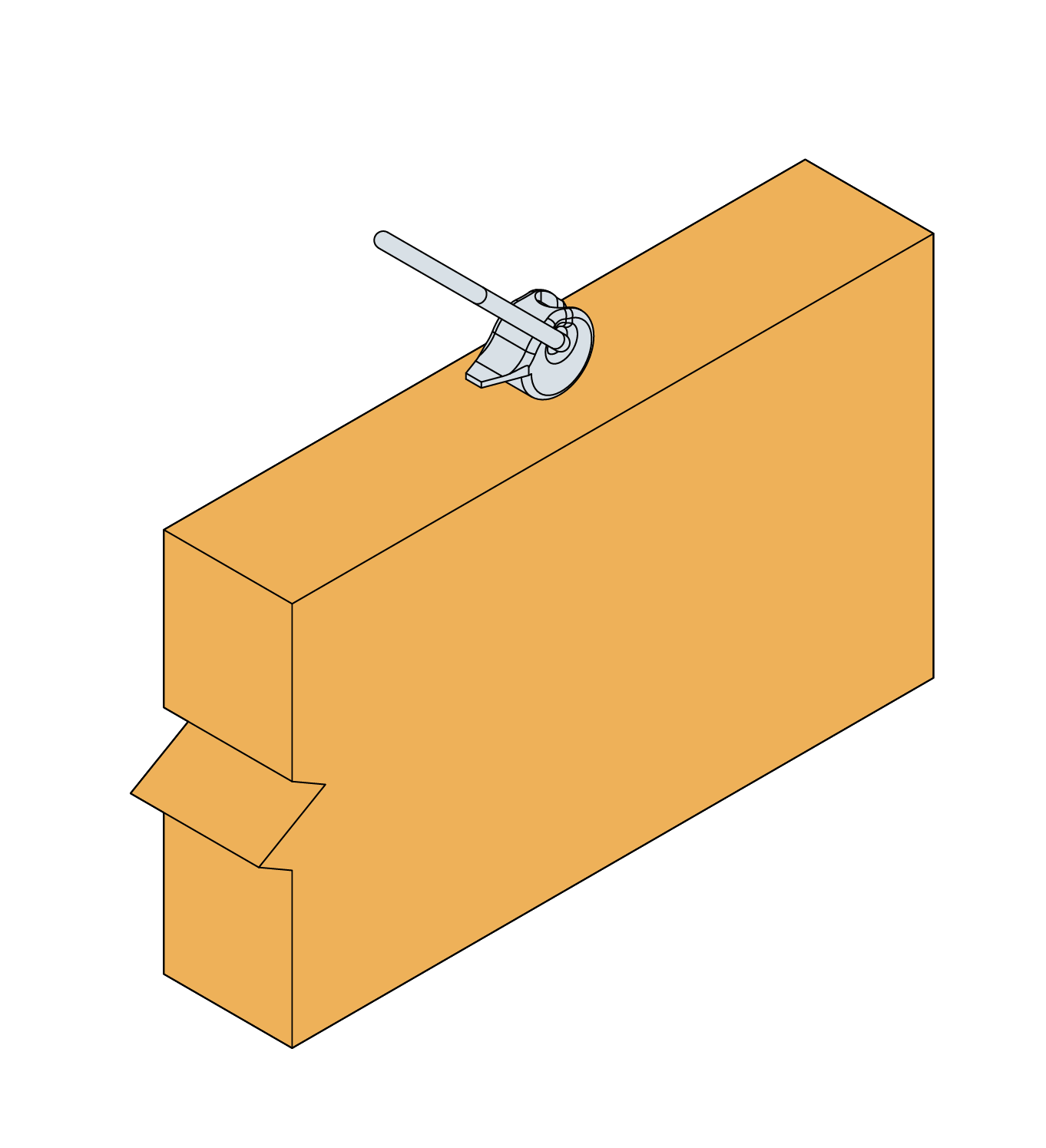

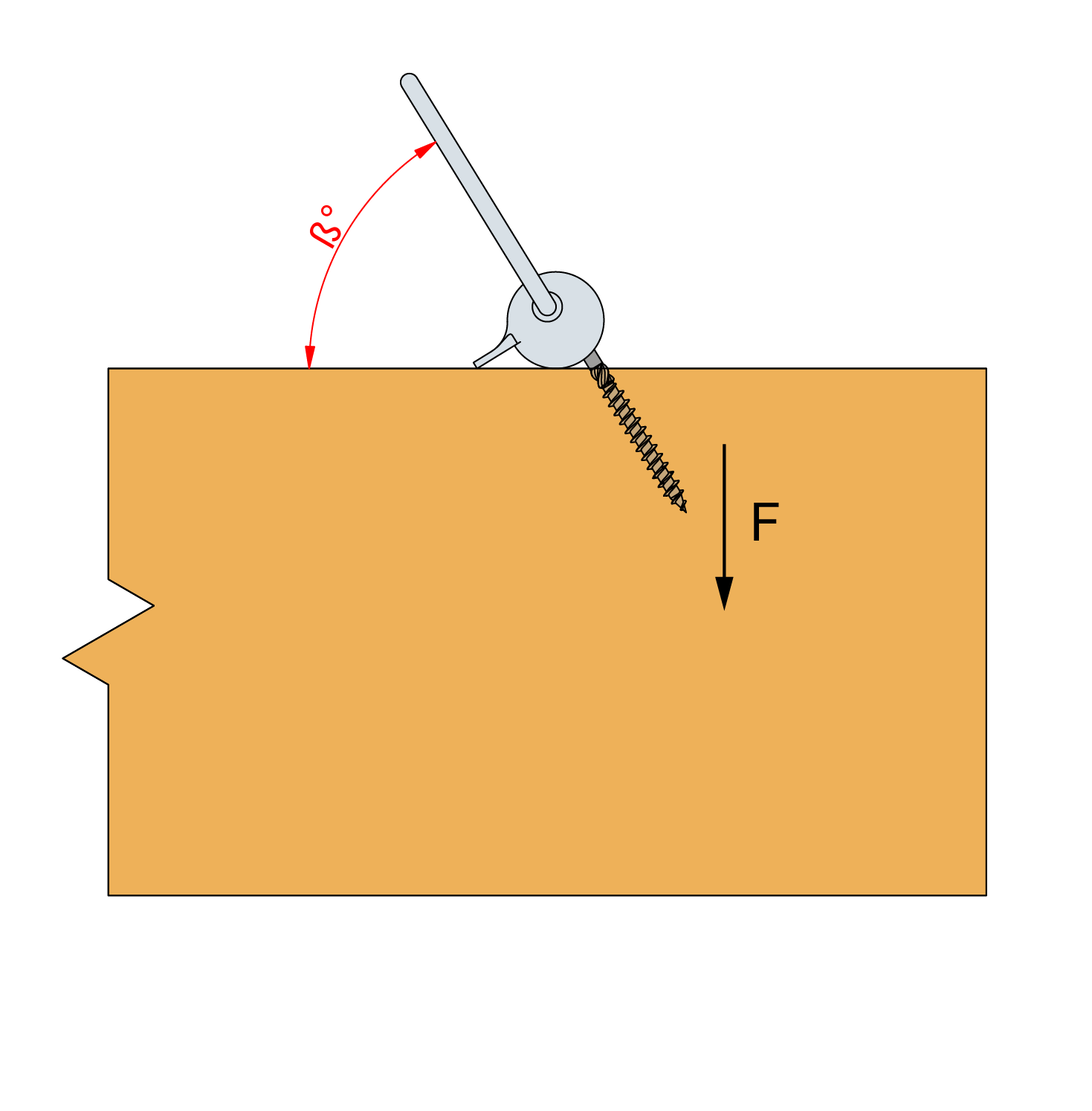

Elevación y transporte de paneles de madera


Elevación y transporte de paneles de madera con un gancho y un tornillo SSH

Características

Material

Revestimiento Impreg^®+ (equivalente al acero galvanizado 55 µm): 15 años de vida fuera, 50 años en interiores

Ventajas

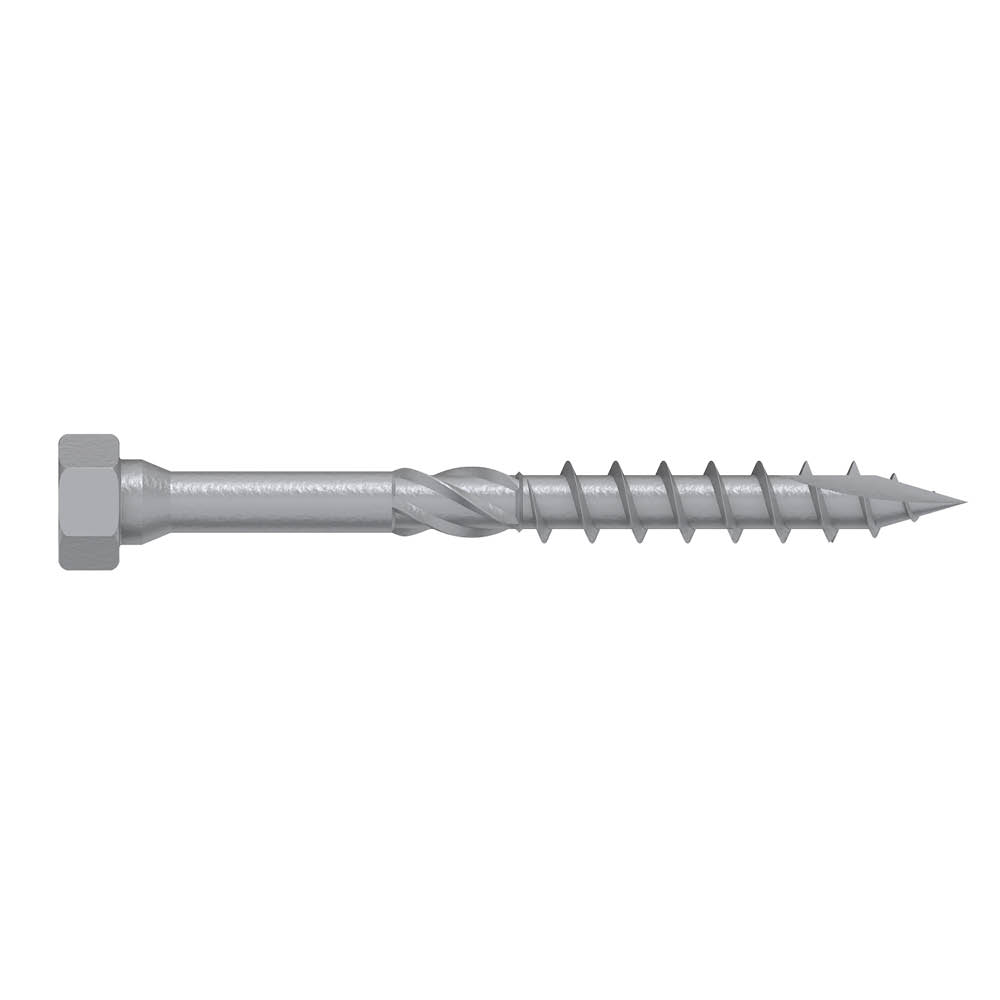

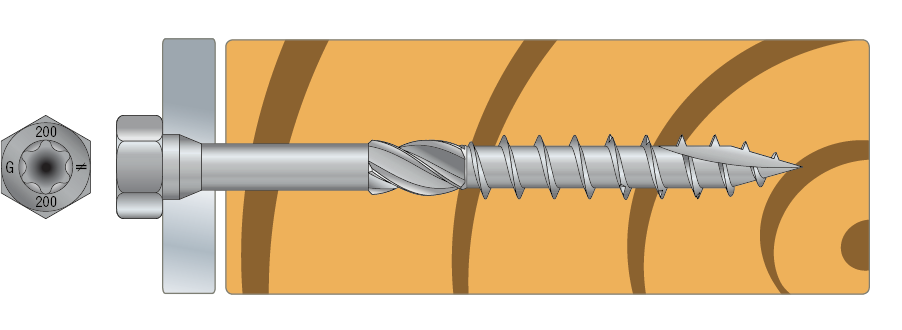

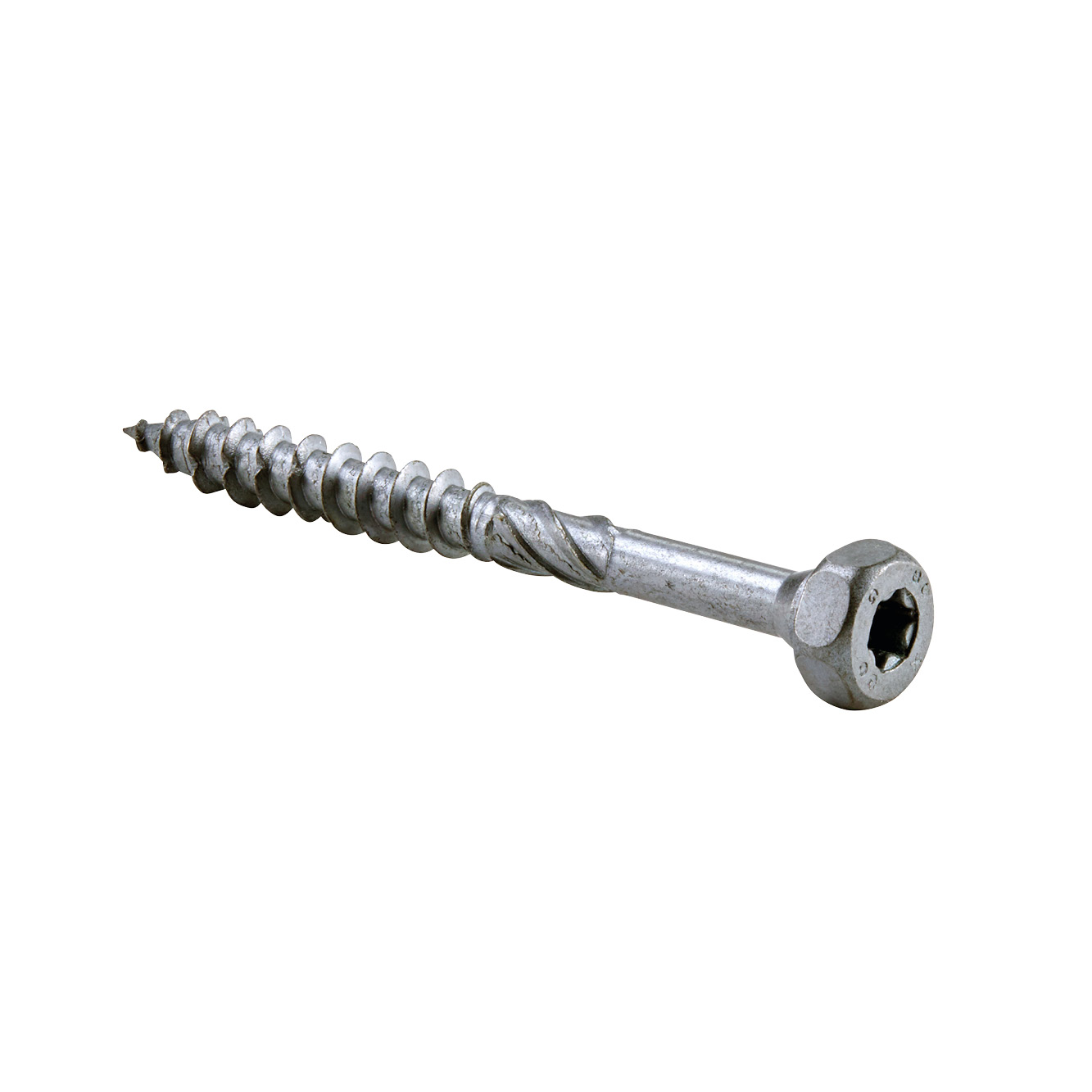

Cabeza hexagonal : sujeción perfecta de la placa de acero sobre madera gracias a su cabeza larga,
Doble cono bajo la cabeza : ayuda a centrar el tornillo en el agujero,
Escariador : reduce la fricción, facilita la penetración y prolonga la autonomía de sus máquinas y accesorios,
Rosca asimétrica : requiere un menor par de apriete para el atornillado, ofrece una gran resistencia al arranque y una mejor salida del polvo,
Punta de rosca ranurada tipo 17 : mejora el inicio del atornillado,
Puesta en obra simple y rápida, adecuada para todos los destornilladores.

Aplicaciones

Soporte

Madera

Campos de aplicación

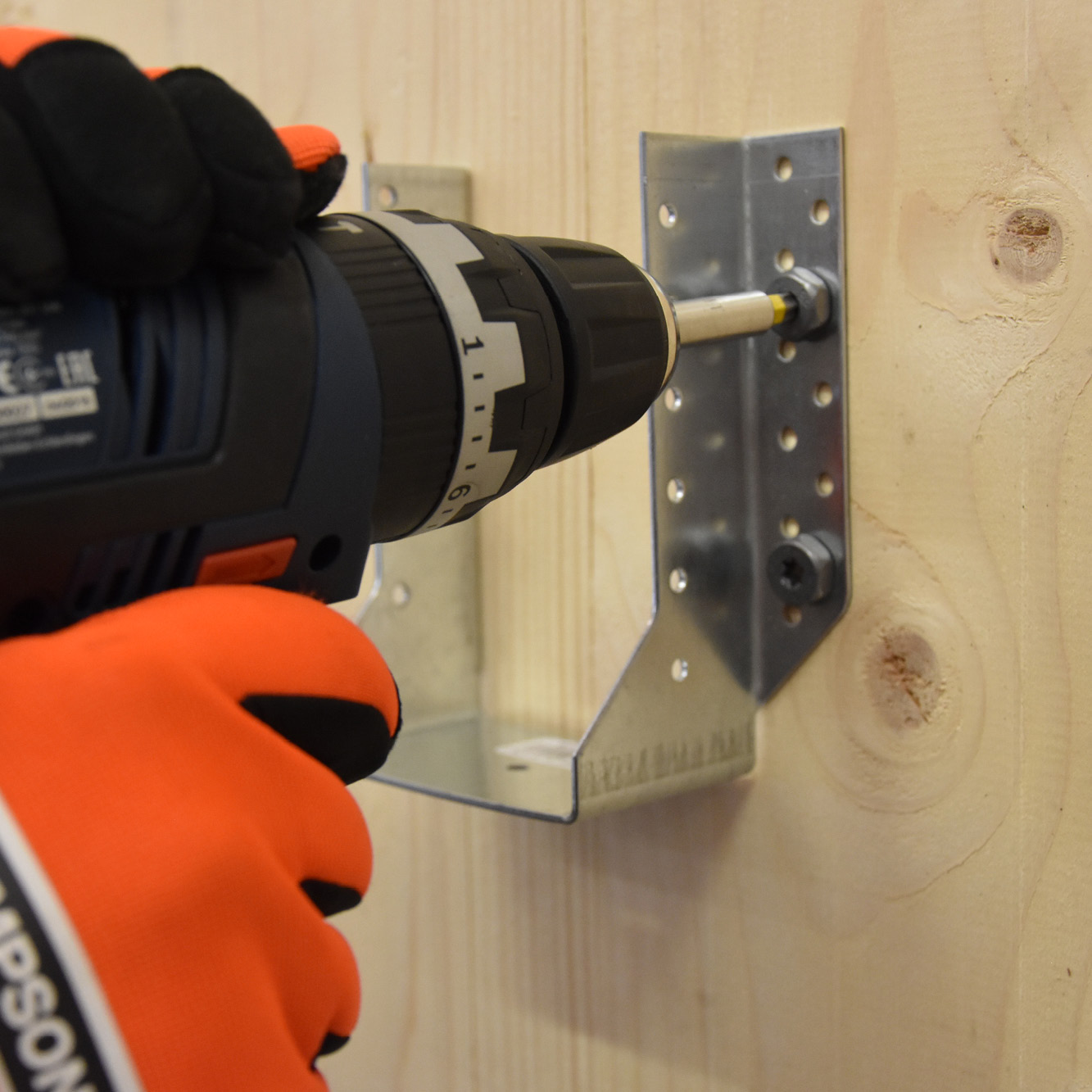

Uniones acero sobre madera,
Uniones madera sobre madera maciza, madera laminada, CLT, tableros de madera,

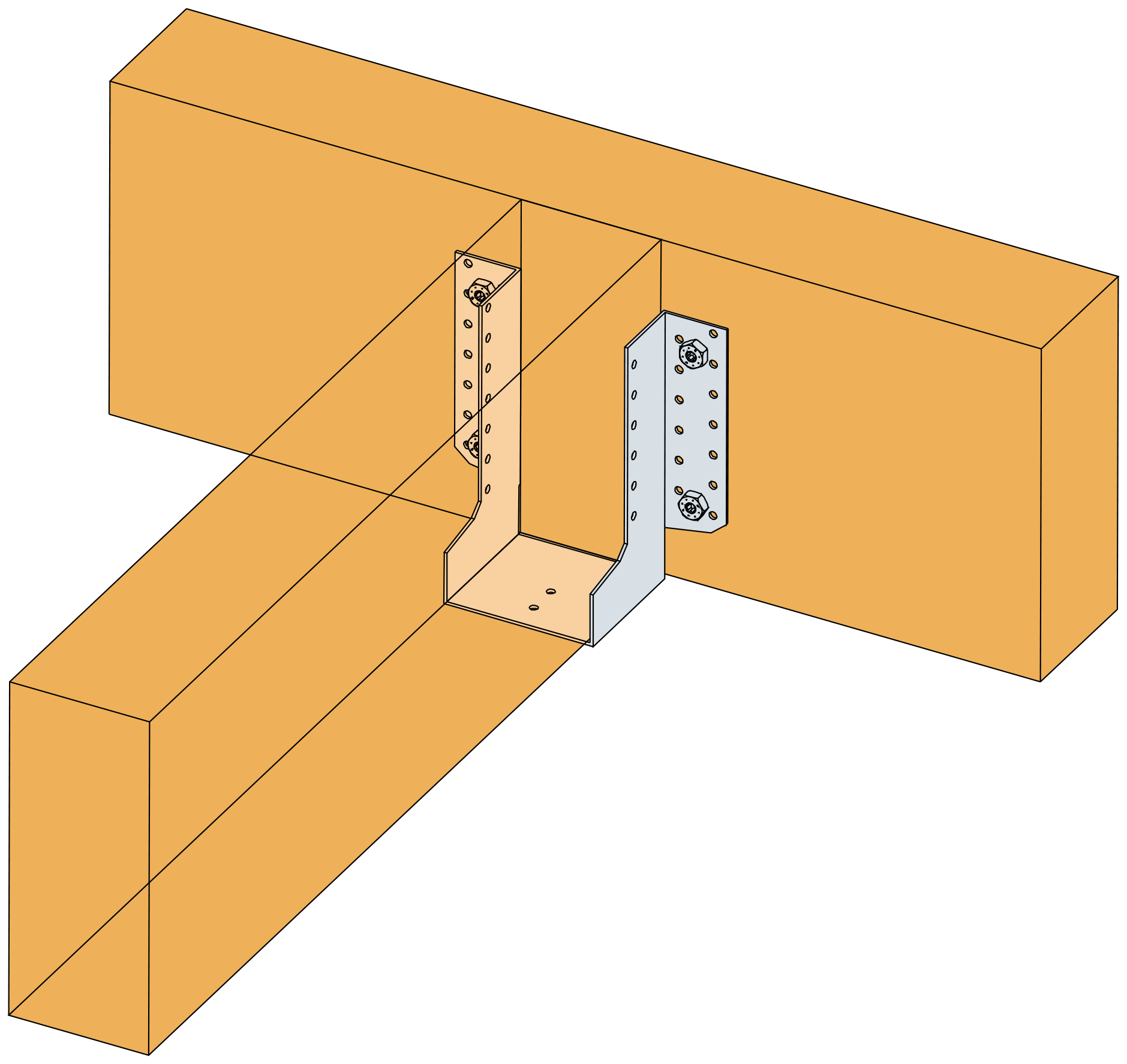

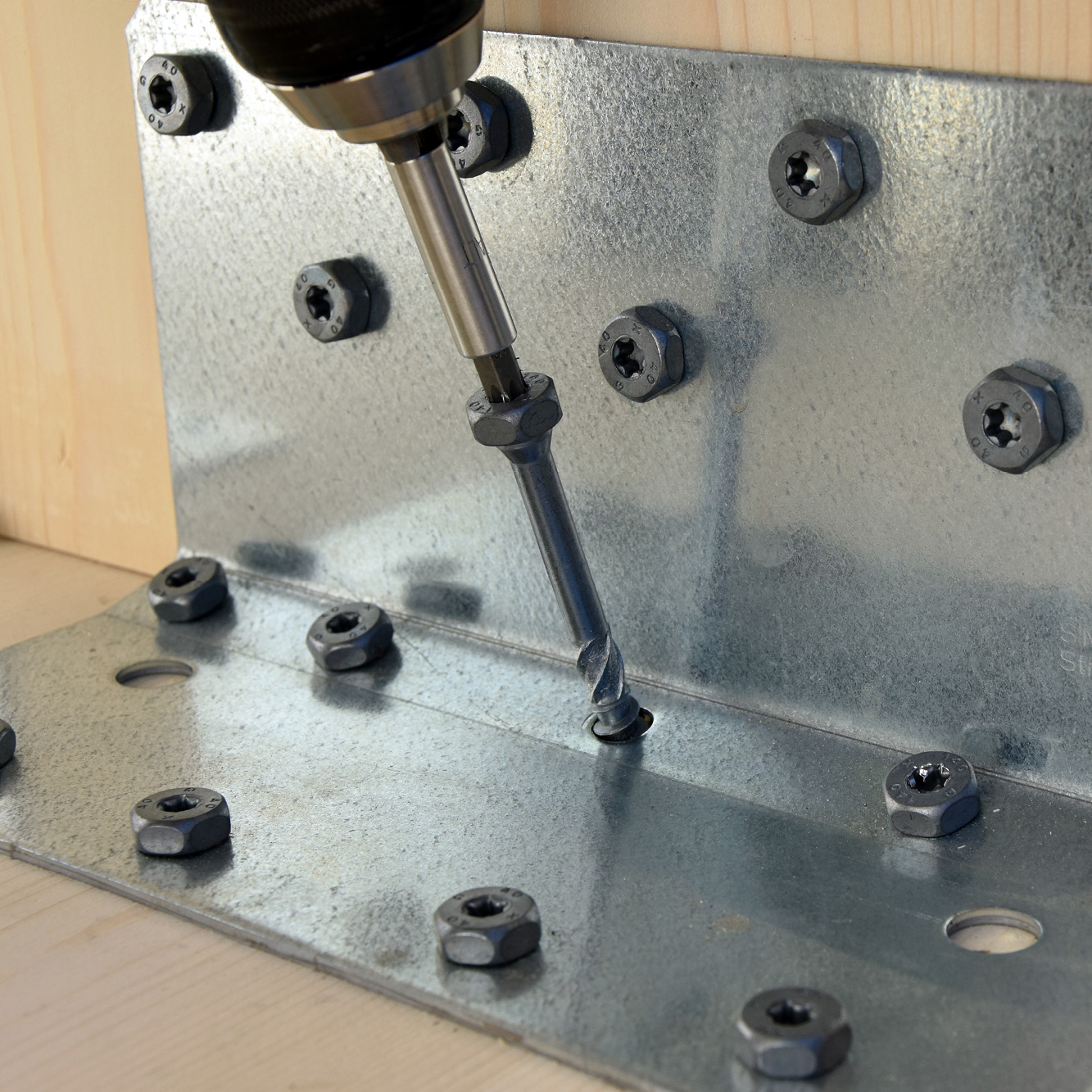

Fijación de conectores: escuadras, estribos

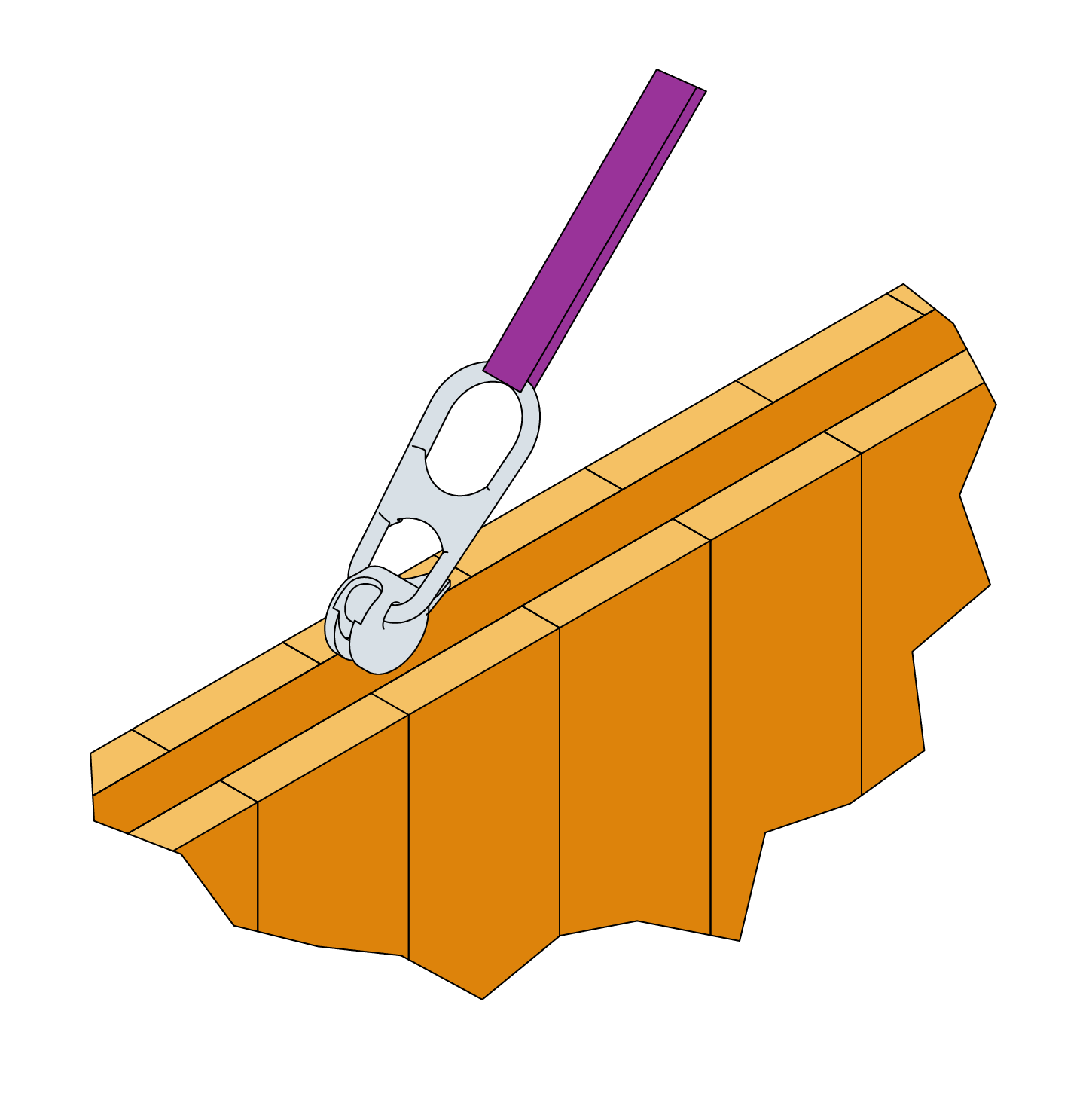

Elevación y transporte de elementos de madera (estructuras de madera, paredes CLT, pisos de CLT, vigas, etc.)...

Datos técnicos

Dimensiones

Dimensiones


Modelo	Modelo	DB nr.	NOBB nr.	Dimensiones [mm]							Thread	Punta	Box Quantity	Stocked in UK
Modelo	Modelo	DB nr.	NOBB nr.	d	l	d_h	h_t	d_uh	d₁	l_g	Thread	Punta	Box Quantity	Stocked in UK
SSH6.0X40	75128	2054502	55520405	6	40	10	4.75	6.1	3.7	23	PT	T-30	100	-
SSH6.0X50	75129	2054503	55520413	6	50	10	4.75	6.1	3.7	33	PT	T-30	100	-
SSH6.0X60	75130	2054504	55520424	6	60	10	4.75	6.1	3.7	42	PT	T-30	100	Yes
SSH6.0X75	75131	2054505	55520432	6	75	10	4.75	6.1	3.7	42	PTM	T-30	100	-
SSH6.0X90	75132	2054506	55520443	6	90	10	4.75	6.1	3.7	42	PTM	T-30	100	Yes
SSH6.0X120	75133	2054507	55520458	6	120	10	4.75	6.1	3.7	75	PTM	T-30	100	-
SSH8.0X40	75134	2054508	55520806	8	40	13	5.75	8.2	5.1	32	FT	T-40	50	-
SSH8.0X50	75135	2054509	55520462	8	50	13	5.75	8.2	5.1	42	FT	T-40	50	-
SSH8.0X60	75136	2054510	55520477	8	60	13	5.75	8.2	5.1	42	PT	T-40	50	Yes
SSH8.0X80	75137	2054511	55520481	8	80	13	5.75	8.2	5.1	42	PTM	T-40	50	-
SSH8.0X90	75138	2054512	55520496	8	90	13	5.75	8.2	5.1	42	PTM	T-40	50	Yes
SSH8.0X100	75139	2054513	55520814	8	100	13	5.75	8.2	5.1	55	PTM	T-40	50	-
SSH8.0X120	75140	2054514	55520500	8	120	13	5.75	8.2	5.1	85	PTM	T-40	50	-
SSH8.0X140	75141	2054515	55520515	8	140	13	5.75	8.2	5.1	85	PTM	T-40	50	-
SSH8.0X160	75142	2054516	55520526	8	160	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X180	75143	2054517	55520534	8	180	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X200	75144	2054518	55520545	8	200	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X240	75145	2054519	55520553	8	240	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X260	75146	2054520	55520564	8	260	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X280	75147	2054521	55520572	8	280	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH8.0X300	75148	2054522	55520583	8	300	13	5.75	8.2	5.1	110	PTM	T-40	50	-
SSH10.0X40	75149	2054523	55520825	10	40	15	6	10.2	6.2	32	FT	T-40	50	Yes
SSH10.0X50	75150	2054524	55520897	10	50	15	6	10.2	6.2	42	FT	T-40	50	-
SSH10.0X60	75151	2054525	55520598	10	60	15	6	10.2	6.2	42	PT	T-40	50	-
SSH10.0X80	75152	2054526	55520602	10	80	15	6	10.2	6.2	42	PTM	T-40	50	Yes
SSH10.0X90	75153	2054527	55520617	10	90	15	6	10.2	6.2	42	PTM	T-40	50	-
SSH10.0X100	75154	2054528	55520833	10	100	15	6	10.2	6.2	55	PTM	T-40	50	-
SSH10.0X120	75155	2054529	55520844	10	120	15	6	10.2	6.2	85	PTM	T-40	50	Yes
SSH10.0X140	75156	2054530	55520852	10	140	15	6	10.2	6.2	85	PTM	T-40	50	-
SSH10.0X160	75157	2054531	55520863	10	160	15	6	10.2	6.2	110	PTM	T-40	50	-
SSH10.0X180	75158	2054532	55520878	10	180	15	6	10.2	6.2	110	PTM	T-40	50	Yes
SSH10.0X200	75159	2054533	55520621	10	200	15	6	10.2	6.2	110	PTM	T-40	50	-
SSH10.0X240	75160	2054534	55520636	10	240	15	6	10.2	6.2	125	PTM	T-40	50	Yes
SSH10.0X280	75161	2054535	55520640	10	280	15	6	10.2	6.2	125	PTM	T-40	50	-
SSH12.0X60	75162	2054536	55520655	12	60	17	6.25	12.2	6.7	48	FT	T-40	25	Yes
SSH12.0X80	75163	2054537	55520666	12	80	17	6.25	12.2	6.7	48	PTM	T-40	25	Yes
SSH12.0X90	75164	2054538	55520674	12	90	17	6.25	12.2	6.7	48	PTM	T-40	25	-
SSH12.0X100	75165	2054539	55520685	12	100	17	6.25	12.2	6.7	55	PTM	T-40	25	-
SSH12.0X120	75166	2054540	55520693	12	120	17	6.25	12.2	6.7	85	PTM	T-40	25	-
SSH12.0X140	75167	2054541	55520704	12	140	17	6.25	12.2	6.7	85	PTM	T-40	25	-
SSH12.0X160	75168	2054542	55520712	12	160	17	6.25	12.2	6.7	110	PTM	T-40	25	Yes
SSH12.0X180	75169	2054543	55520723	12	180	17	6.25	12.2	6.7	110	PTM	T-40	25	-
SSH12.0X200	75170	2054544	55520738	12	200	17	6.25	12.2	6.7	110	PTM	T-40	25	-

Conectores compatibles

Modelo	Escuadras compatibles	Estribos compatibles	Pies de pilar compatibles	Gama jardin productos compatibles
SSH6.0X40	-	-	-	-
SSH6.0X50	-	-	-	-
SSH6.0X60	-	-	-	-
SSH6.0X75	-	-	-	-
SSH6.0X90	-	-	-	-
SSH6.0X120	-	-	-	-
SSH8.0X40	EBC	-	-	-
SSH8.0X50	EBC	-	-	-
SSH8.0X60	EBC	-	-	-
SSH8.0X80	EBC	-	-	-
SSH8.0X90	EBC	-	-	-
SSH8.0X100	EBC	-	-	-
SSH8.0X120	EBC	-	-	-
SSH8.0X140	EBC	-	-	-
SSH8.0X160	EBC	-	-	-
SSH8.0X180	EBC	-	-	-
SSH8.0X200	EBC	-	-	-
SSH8.0X240	EBC	-	-	-
SSH8.0X260	EBC	-	-	-
SSH8.0X280	EBC	-	-	-
SSH8.0X300	EBC	-	-	-
SSH10.0X40	E5/1.5, E5/1.5/1.22/11, ABR100, ABR105	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X90	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X120	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X180	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X200	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X240	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X280	-	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP	RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X90	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X100	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X120	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X140	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X160	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X180	-	SAE(2), GLE, GSE, S45	PBP60/50	-
SSH12.0X200	-	SAE(2), GLE, GSE, S45	PBP60/50	-

Lista no exhaustiva, las prestaciones de estos conectores con el tornillo SSH se declaran en las fichas técnicas correspondientes.

SAE⁽¹⁾= SAE200 y SAE250
SAE⁽²⁾= SAE300, SAE340, SAE380, SAE440 y SAE500

Propiedades Características

Modelo	Propiedades Características
Modelo	Momento de de flujo plástico característico – M_y,k [Nm]	Parametro de resistencia característica al arranque - f_ax,k,90° [N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - f_head,k [N/mm²]	Resistencia característica en tracción - f_tens,k [kN]	Resistencia característica en torsión - f_tor,k [Nm]	Ratio de torsión
SSH6.0X40	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X50	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X60	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X75	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X90	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X120	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0X40	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X50	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X60	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X80	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X90	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X100	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X120	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X140	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X160	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X180	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X200	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X240	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X260	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X280	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X300	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0X40	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X50	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X60	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X80	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X90	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X100	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X120	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X140	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X160	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X180	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X200	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X240	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X280	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0X60	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X80	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X90	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X100	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X120	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X140	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X160	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X180	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X200	52.3	12.2	18.8	40.4	62.4	≥ 1,5

Los valores de los tornillos SSH8.0x40 y SSH10.0x40 se pueden consultar directamente en las fichas técnicas de los conectores compatibles con estos tornillos (consulte la tabla anterior).

Elevación de paneles - Resistencia de los tornillos perpendiculares a la madera - 2 tornillos SSH



Modelo	Modelo	Resistencia vertical - Tornillos perpendiculares a la madera - 2 tornillos SSH
		Ángulo 45°			Ángulo 60°			Ángulo 75°			Ángulo 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X60	75162	9.4	6.5	464	11.8	8.2	584	13.4	9.3	664	14	9.7	692
SSH12.0X100	75165	11.4	7.9	564	13.9	9.6	688	15.5	10.7	765	16	11.1	791
SSH12.0X120	75166	15.5	10.7	767	20.1	13.9	992	23.4	16.2	1155	24.6	17	1216
SSH12.0X160	75168	18	12.5	890	24.4	16.9	1207	29.8	20.6	1472	32	22.2	1582

Los tornillos SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm y 12.0x160 mm son compatibles con los ganchos dedicados a la elevación y el transporte de elementos de madera.

Esta tabla muestra la recuperación de carga vertical para 2 tornillos SSH instalados perpendicularmente al hilo de la madera y solicitados con un ángulo β.
⁽¹⁾ El valor de diseño se calcula a partir del valor característico con un coeficiente k_mod de 0,9.
⁽²⁾ El valor admisible se calcula a partir del valor de diseño aplicando un factor de seguridad de 1,4.

Para obtener más detalles sobre los datos de instalación, consulte la pestaña "Instalación".

Elevación de paneles - Resistencia de los tornillos inclinados - 2 tornillos SSH



Modelo	Modelo	Resistencia vertical - Tornillos inclinados - 2 tornillos SSH
		Ángulo 45°			Ángulo 60°			Ángulo 75°			Ángulo 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]	R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X60	75162	8.9	6.2	441	11.4	7.9	565	13.3	9.2	659	14	9.7	692
SSH12.0X100	75165	10.3	7.1	511	13.2	9.1	651	15.3	10.6	755	16	11.1	791
SSH12.0X120	75166	15.8	11	783	20.4	14.1	1011	23.6	16.3	1165	24.6	17	1216
SSH12.0X160	75168	20.5	14.2	1014	26.3	18.2	1302	30.5	21.1	1509	32	22.2	1582

Los tornillos SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm y 12.0x160 mm son compatibles con los ganchos dedicados a la elevación y el transporte de elementos de madera.

Esta tabla muestra la recuperación de carga vertical para 2 tornillos SSH inclinados en el mismo ángulo β que la correa de elevación y solicitados en su eje.
⁽¹⁾ El valor de diseño se calcula a partir del valor característico con un coeficiente k_mod de 0,9.
⁽²⁾ El valor admisible se calcula a partir del valor de diseño aplicando un factor de seguridad de 1,4.

Para obtener más detalles sobre los datos de instalación, consulte la pestaña "Instalación".

Elevación de paneles - Resistencia de los tornillos perpendiculares a la madera - 2 tornillos SSH



Modelo	Modelo	Resistencia vertical - Tornillos perpendiculares a la madera con fresado - 2 tornillos SSH
		Ángulo de 45° hasta 90°
		R_k [kN]	R_d⁽¹⁾ [kN]	Q_adm⁽²⁾ [kg]
SSH12.0X60	75162	14	9.7	692
SSH12.0X100	75165	16	11.1	791
SSH12.0X120	75166	24.6	17	1216
SSH12.0X160	75168	32	22.2	1582

Los tornillos SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm y 12.0x160 mm son compatibles con los ganchos dedicados a la elevación y el transporte de elementos de madera.

Esta tabla muestra la recuperación de carga vertical para 2 tornillos SSH instalados con un fresado, perpendicularmente al hilo de la madera y solicitados con un ángulo β.
El diámetro y la profundidad del fresado se indican en los datos técnicos de los proveedores de ganchos.
⁽¹⁾ El valor de diseño se calcula a partir del valor característico con un coeficiente k_modde 0,9.
⁽²⁾ El valor admisible se calcula a partir del valor de diseño aplicando un factor de seguridad de 1,4.

Para obtener más detalles sobre los datos de instalación, consulte la pestaña "Instalación".

Instalación

Montaje

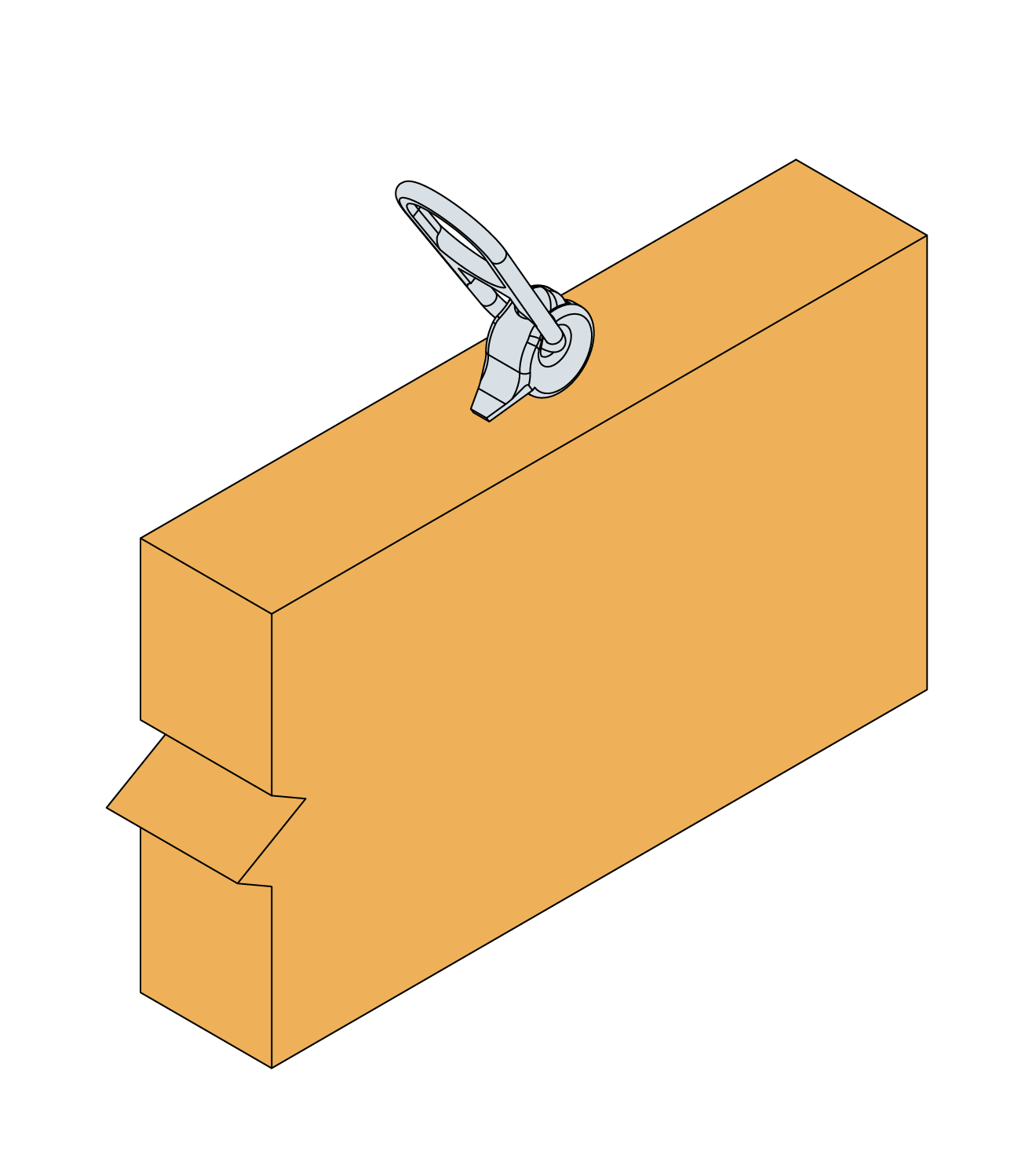

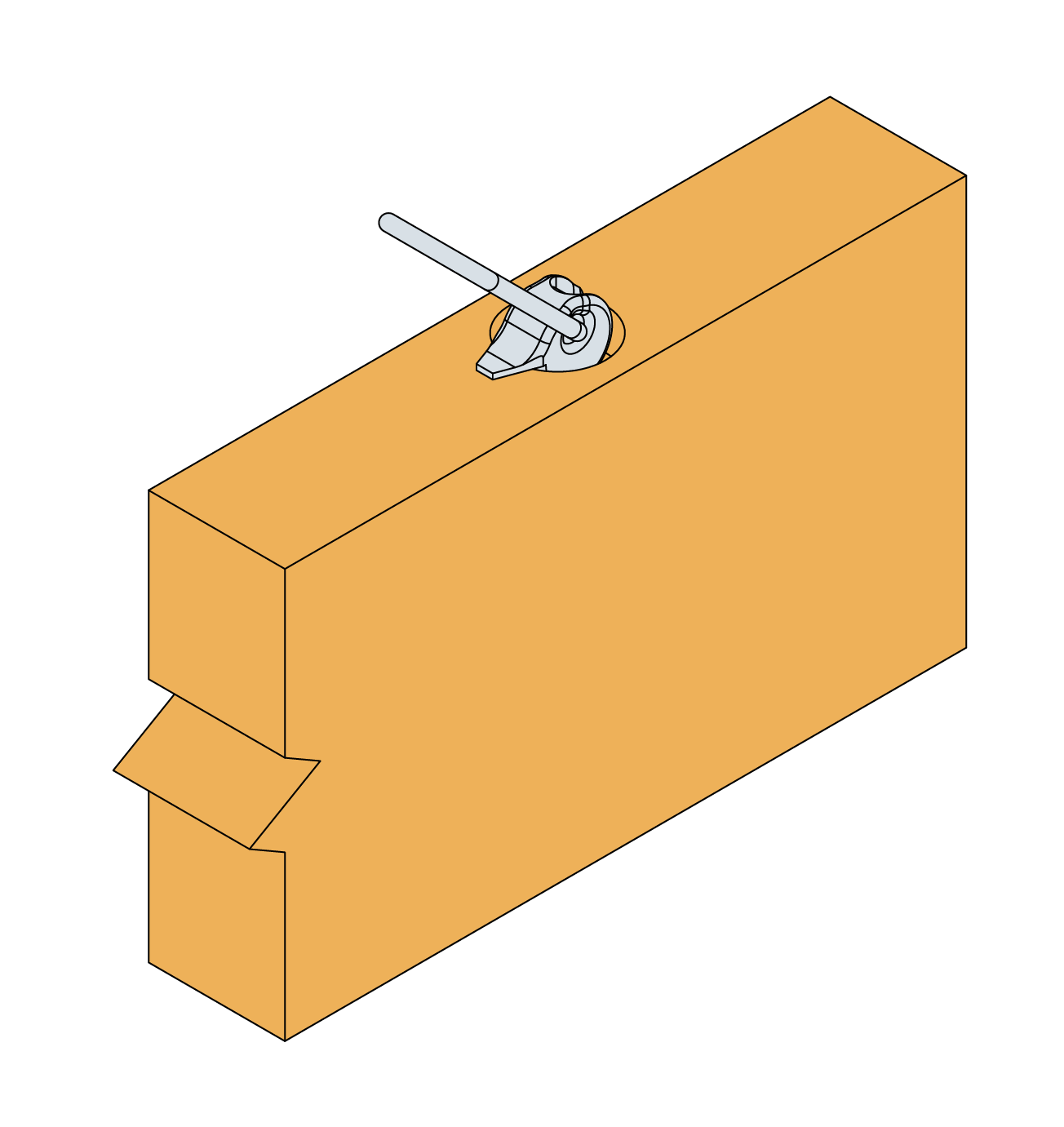

Elevación y transporte de elementos de madera

Los tornillos SSH Ø12 mm son compatibles con los ganchos dedicados a la elevación y el transporte de elementos de madera (estructuras de madera, paredes CLT, pisos de CLT, vigas, etc.).

Los tornillos SSH se instalan en pares, según 3 configuraciones:

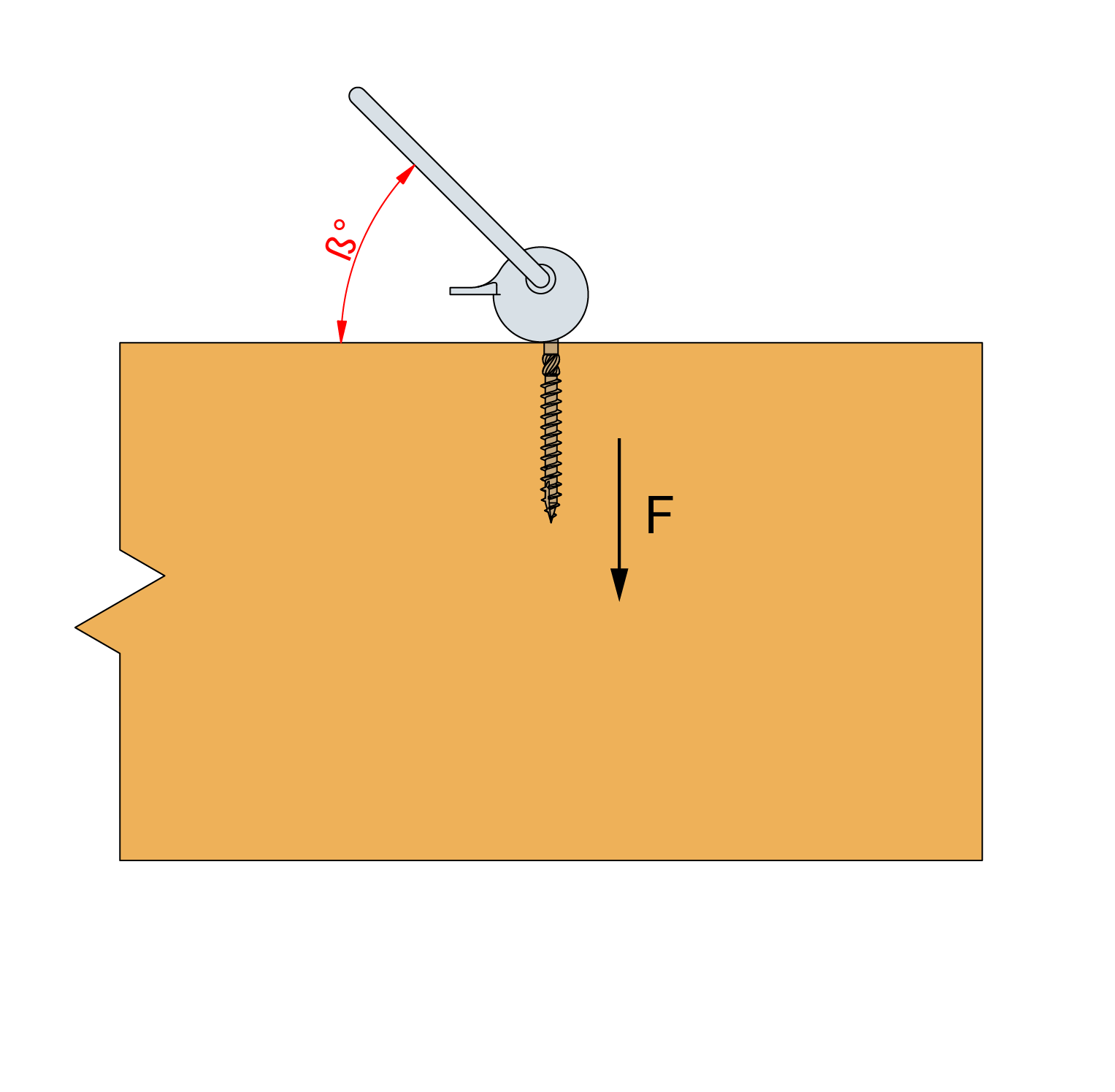

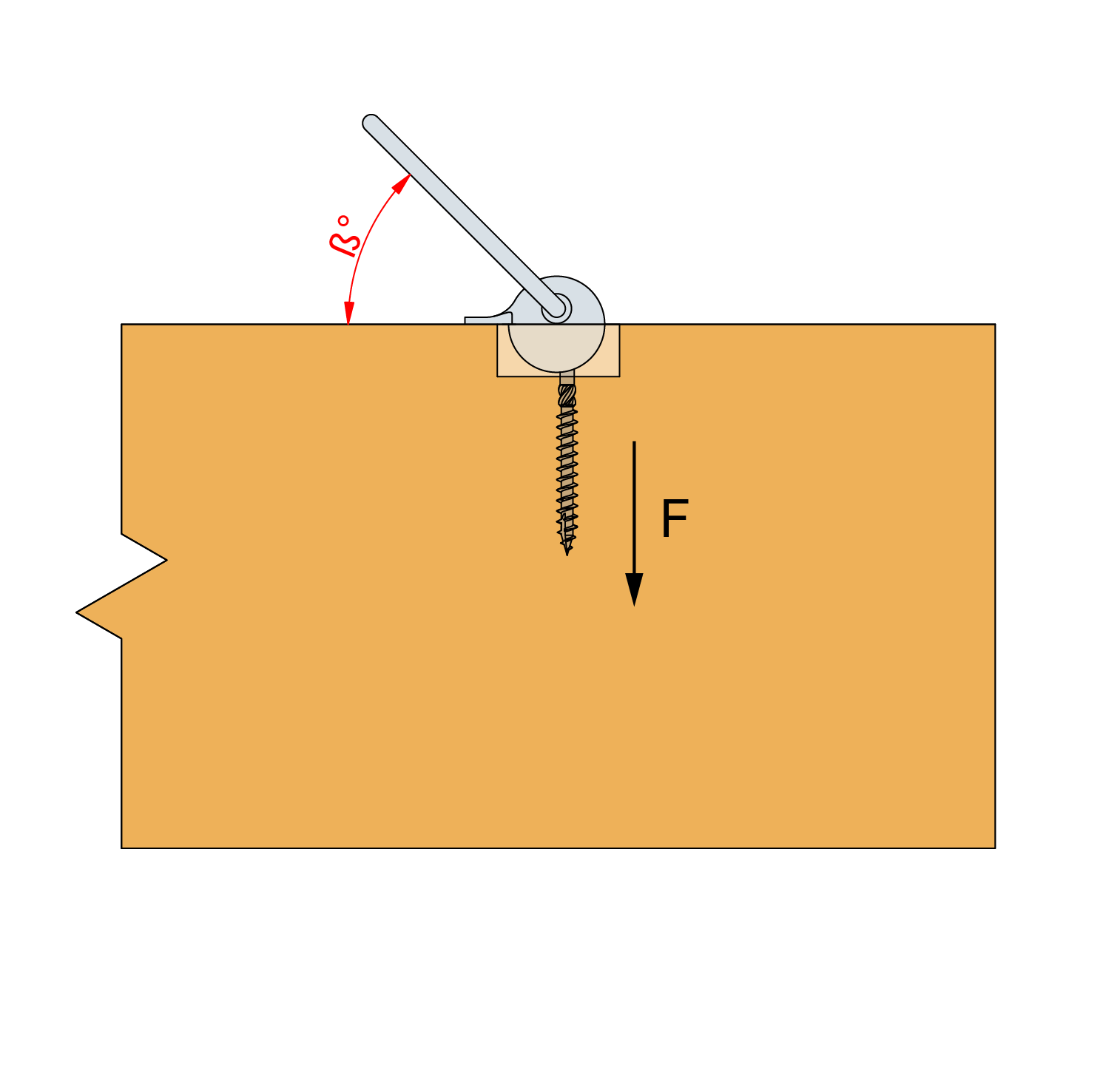

- Tornillo SSH instalado perpendicular al hilo de la madera y solicitado en ángulo,
- Tornillo SSH inclinado en el mismo ángulo que la correa de elevación y solicitado en su eje,
- Tornillo SSH instalado con fresado, perpendicular al hilo de la madera y solicitado en ángulo.
El diámetro y la profundidad recomendados para el fresado están indicados en los datos técnicos de los proveedores de ganchos.

Elevación y transporte de paneles de madera

Elevación y transporte de paneles de madera con un gancho y un tornillo SSH

Tornillo SSH instalado perpendicularmente al hilo de la madera y solicitado con un ángulo

Tornillo SSH inclinado en el mismo ángulo que la correa de elevación y solicitado en su eje

Tornillo SSH instalado con un fresado, perpendicularmente al hilo de la madera y solicitado con un ángulo

Distancias mínimas - Tornillos sometidos a cizalladura

Modelo	Distancias mínimas para los tornillos sometidos a cizalladura [mm]
	Ángulo entre el eje del esfuerzo y la veta = 0º						Ángulo entre el eje del esfuerzo y la veta = 90º
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
SSH6.0	30	18	72	42	18	18	24	24	42	42	42	18
SSH8.0	40	24	96	56	24	24	32	32	56	56	56	24
SSH10.0	50	40	80	40	30	30	40	40	80	70	40	30
SSH12.0	60	48	84	48	36	36	48	48	84	84	48	36

a₁ y a₂ se pueden multiplicar por 0,85 para una unión panel/madera y por 0,7 para una unión acero/madera.

Distancias mínimas - Tornillos sometidos a cargas axiales

Modelo	Distancias mínimas para los tornillos sometidos a cargas axiales [mm]
Modelo	a₁	a₂	a_3.c	a_4.c
SSH6.0	42	30	60	24
SSH8.0	56	40	80	32
SSH10.0	70	50	100	40
SSH12.0	84	60	120	48

Abacus

Resistencias características - Acero / Madera

Modelo	Resistencias Características - Acero / Madera C24 [kN]
	Axial resistance	Cizalladura placa fina		Cizalladura placa gruesa
	Axial	R_v,0,st,k	R_v,90,st,k	R_v,0,st,k	R_v,90,st,k
SSH6.0X40	2.33	1.7	1.7	2.72	2.72
SSH6.0X50	3.35	2.15	2.15	3.34	3.34
SSH6.0X60	4.26	2.6	2.6	3.79	3.79
SSH6.0X75	4.26	2.99	2.99	3.79	3.79
SSH6.0X90	4.26	2.99	2.99	3.79	3.79
SSH6.0X120	7.61	3.83	3.83	4.62	4.62
SSH8.0X40	3.99	2.26	2.26	4.29	4.29
SSH8.0X50	5.24	2.87	2.87	5	5
SSH8.0X60	5.24	3.48	3.48	5.48	5.48
SSH8.0X80	5.24	4.69	4.69	6.18	6.18
SSH8.0X90	5.24	4.75	4.75	6.18	6.18
SSH8.0X100	6.86	5.16	5.16	6.58	6.58
SSH8.0X120	10.61	6.09	6.09	7.52	7.52
SSH8.0X140	10.61	6.09	6.09	7.52	7.52
SSH8.0X160	13.73	6.87	6.87	8.3	8.3
SSH8.0X180	13.73	6.87	6.87	8.3	8.3
SSH8.0X200	13.73	6.87	6.87	8.3	8.3
SSH8.0X240	13.73	6.87	6.87	8.3	8.3
SSH8.0X260	13.73	6.87	6.87	8.3	8.3
SSH8.0X280	13.73	6.87	6.87	8.3	8.3
SSH8.0X300	13.73	6.87	6.87	8.3	8.3
SSH10.0X40	3.99	2.26	2.26	4.29	4.29
SSH10.0X50	5.54	3.4	2.34	6.19	5.13
SSH10.0X60	5.54	4.13	2.84	6.68	5.41
SSH10.0X80	5.54	6.31	4.85	8.36	6.98
SSH10.0X90	5.54	6.31	4.35	8.36	6.55
SSH10.0X100	7.26	6.74	4.85	8.78	7.41
SSH10.0X120	11.22	7.73	5.86	9.77	8.59
SSH10.0X140	11.22	7.73	6.86	9.77	8.59
SSH10.0X160	14.52	8.56	7.72	10.6	9.41
SSH10.0X180	14.52	8.56	7.72	10.6	9.41
SSH10.0X200	14.52	8.56	7.72	10.6	9.41
SSH10.0X240	16.5	9.05	8.18	11.09	9.91
SSH10.0X280	16.5	9.05	8.18	11.09	9.91
SSH12.0X60	6.97	4.41	3.02	7.72	6.33
SSH12.0X80	6.97	5.98	4.1	8.9	7.03
SSH12.0X90	6.97	6.76	4.63	9.57	7.44
SSH12.0X100	7.99	7.55	5.17	10.34	8.14
SSH12.0X120	12.34	8.98	6.24	11.43	9.99
SSH12.0X140	12.34	8.98	7.31	11.43	9.99
SSH12.0X160	15.97	9.89	8.39	12.33	10.89
SSH12.0X180	15.97	9.89	8.87	12.33	10.89
SSH12.0X200	15.97	9.89	8.87	12.33	10.89

Las resistencias a cizalladura corresponden a un acero grueso (t_st = d) y fino (t_st = 0,5xd) para las siguientes configuraciones:

Eje del esfuerzo a 0º respecto a la veta de la madera R_v.0°.k
Eje del esfuerzo a 90º respecto a la veta de la madera R_v.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
Las resistencias para los grosores de acero intermedios se pueden obtener interpolando entre los valores correspondientes a la placa de acero fina y la gruesa.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validado.
