Conector ajustable en ángulo
Los estribos ACI facilitan el envigado en ángulo. Pueden regularse directamente en obra para seleccionar un ángulo comprendido entre 30 y 90°. Para ello, únicamente deben plegarse sus flancos hasta que adquierna la configuración deseada. Pueden fijarse a un elemento principal de madera u hormigón. Estos estribos deben montarse por pares : un estribo soporta el ala inferior de la viga, mientras que otro estribo, montado en sentido inverso, sujeta el ala superior. Esto posibilita que el sistema pueda adaptarse a vigas en doble T de diferentes anchuras y alturas.





Detalles de producto
Características
Materia
- Acero galvanizado S250GD + Z275 según NF EN 10346,
- Espesor : 2 mm.
Ventajas
- Pueden utilizarse sobre elemento portante de madera u hormigón,
- Posibilidad de ajustar durante la obra para obtener un ángulo de entre 30 y 90°,
- Se adaptan a vigas en I de cualquier anchura y altura.
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera compuesta, madera laminada u hormigón,
- Elemento secundario : vigas en doble I, madera maciza, madera compuesta, ...
Usos
- Forjados con vigas en I,
- Fijación de vigas en ángulo.
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sección de la madera[mm] | Dimensiones y Valores Característicos[mm] | Agujeros soporte | Agujeros viga | Otro | ||||||||||
| Altura | Anchura | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Esp.[mm] | Redondo | Redondo | Peso[kg] | ||||
| Mín.[mm] | Máx.[mm] | Mín.[mm] | Máx.[mm] | Ø5 | Ø14 | Ø5 | ||||||||
| ACI100/80 | 200 | 400 | 45 | 69 | 100 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 | 0.68 |
| ACI140/80 | 200 | 400 | 70 | 100 | 140 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 | 0.8 |
Valores Característicos - Madera sobre madera - Clavado total
| Referencia | Capacidad del soporte | |||
|---|---|---|---|---|
| Valores Característicos - Madera sobre madera - Clavado total | ||||
| Fijaciones | Characteristic capacity - Timber C24 (header)[kN] | |||
| Viga segundaria | Soporte | R₁.ₖ - 30 à 59° | R₁.ₖ - 60 à 90° | |
| Cdad | Cdad | CNA4.0x35 | CNA4.0x35 | |
| ACI100/80 | 2 - 4 | 14.0 | 6.1 | 8.3 |
| ACI140/80 | 2 - 4 | 14.0 | 6.9 | 8.2 |
Valores Característicos - Madera sobre hormigón
| Referencia | Capacidad del soporte | |||||
|---|---|---|---|---|---|---|
| Valores Característicos - Madera sobre hormigón o acero | ||||||
| Fijaciones | Valores Característicos[kN] | |||||
| Viga segundaria | Soporte | R₁.ₖ - 60 à 90° | R₁.ₖ - 30 à 59° | |||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x35 | |
| ACI100/80 | 2 - 4 | CNA | 2.0 | Ø12* | 10.7 | 7.9 |
| ACI140/80 | 2 - 4 | CNA | 2.0 | Ø12* | 9.5 | 7.6 |
* Consulte la gama de anclajes Simpson Strong-Tie para encontrar el producto adecuado. Las soluciones estándar se elegirán en función del soporte (hormigón, mampostería, etc...), la distancia entre ejes y las distancias a los bordes.
Los valores descritos en esta tabla se dan para una instalación en losa completa. Para cualquier otra condición de instalación (cerca de los bordes, etc.), el diseñador debe verificar los anclajes por separado (nuestro software gratuito Anchor Designer está disponible en nuestra página web).
Instalación
Montaje
Fijaciones
Elemento secundario :
- Puntas anilladas CNA Ø 4.0x35 mm.
Las puntas se clavan en la viga segundaria con un ángulo de 45°. Para seguire una sujeción firme deben utilizarse como mínimo dos puntas por ala, en fonción de la altura del ala, podrían colocarse hasta cuatro puntas.
Elemento principal :
Elemento de soporte de madera :
- Puntas anilladas CNA Ø4.0x35mm.

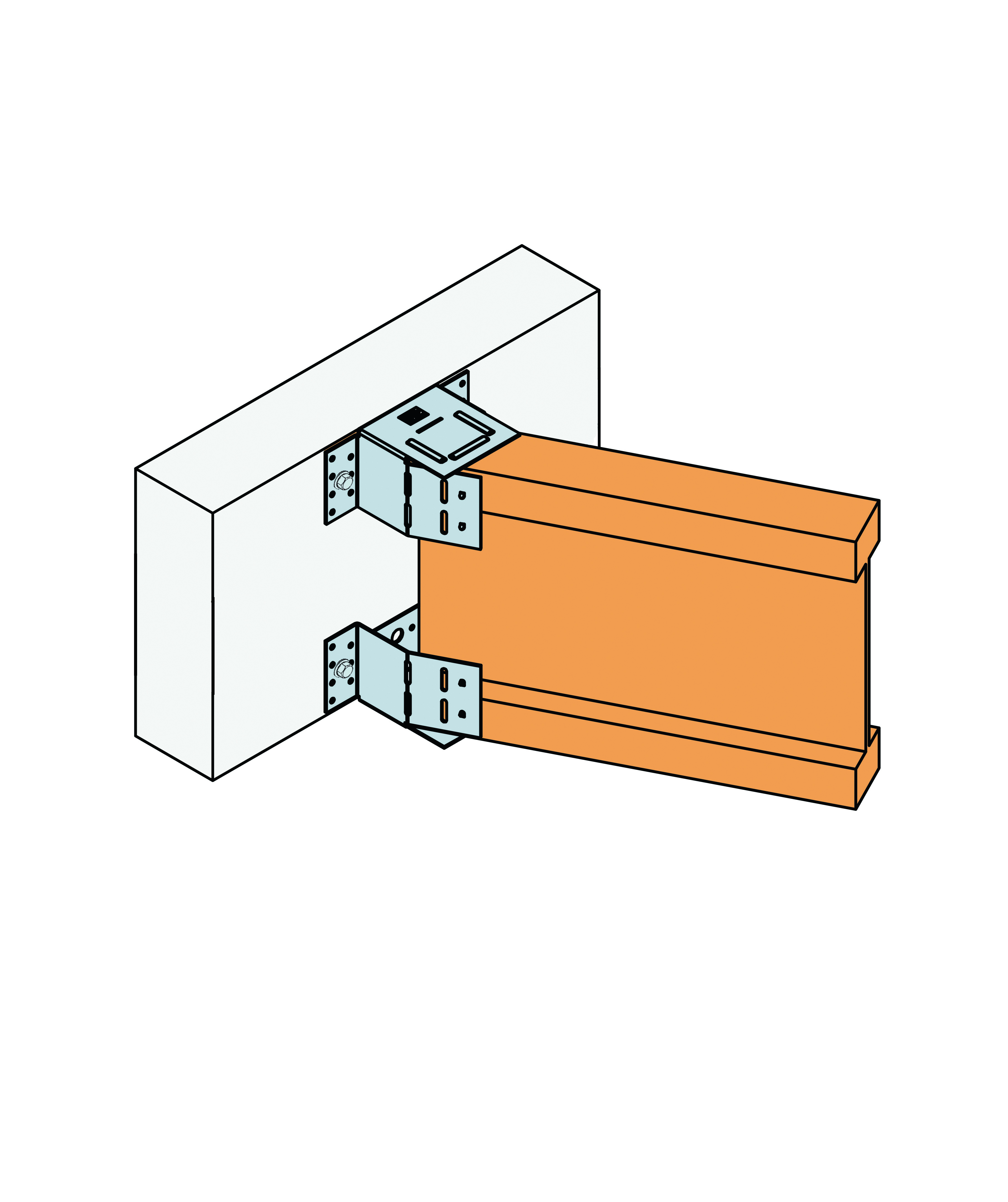

Elemento de soporte de hormigón :
- Anglaje mecánico : pasador FM 753 EVO M12x104/5,
- Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.
Elemento de soporte de mamposteria hueca :
- Anclaje quÍmico : resina AT-HP ou POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.
Instalación

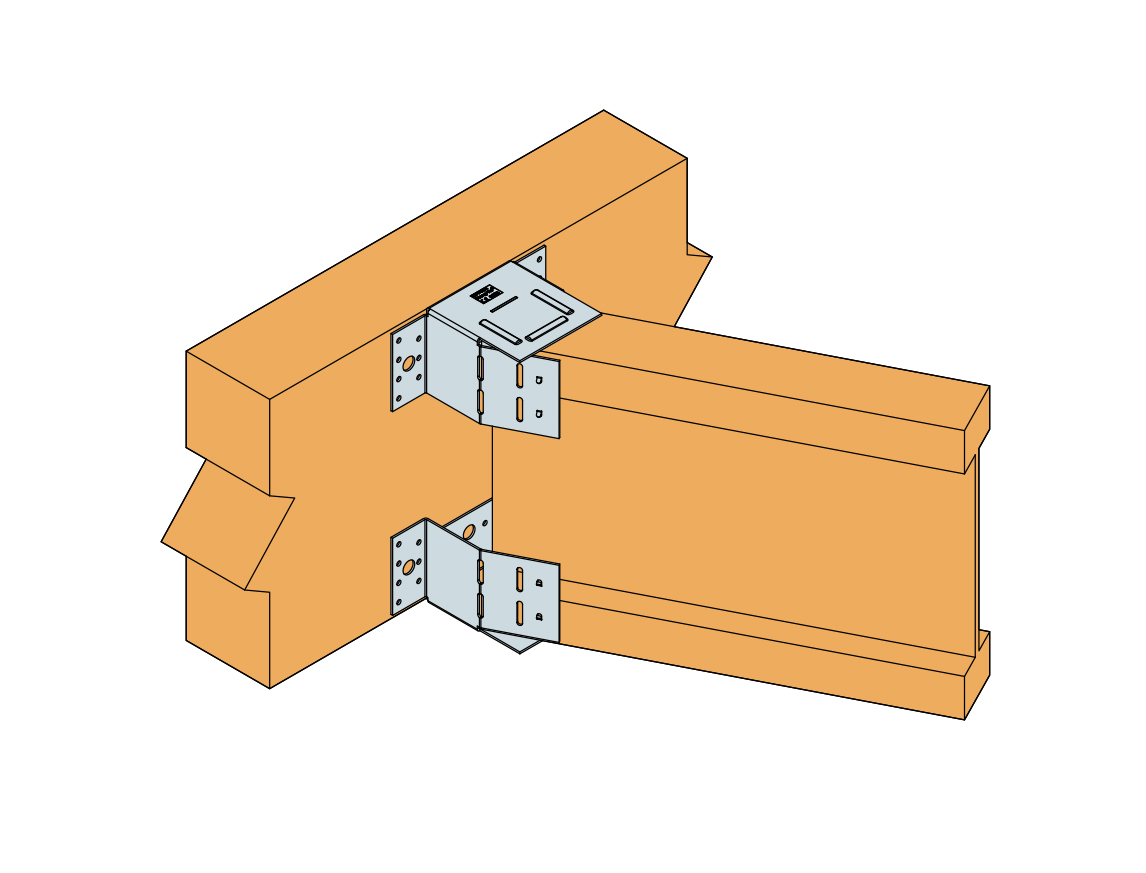

Estos estribos deben montarse por pares: un estribo soporta el ala inferior, mientras que otro estribo, montado en sentido inverso, sujeta el ala superior.
