ICST

Conector oculto para montantes de armazones

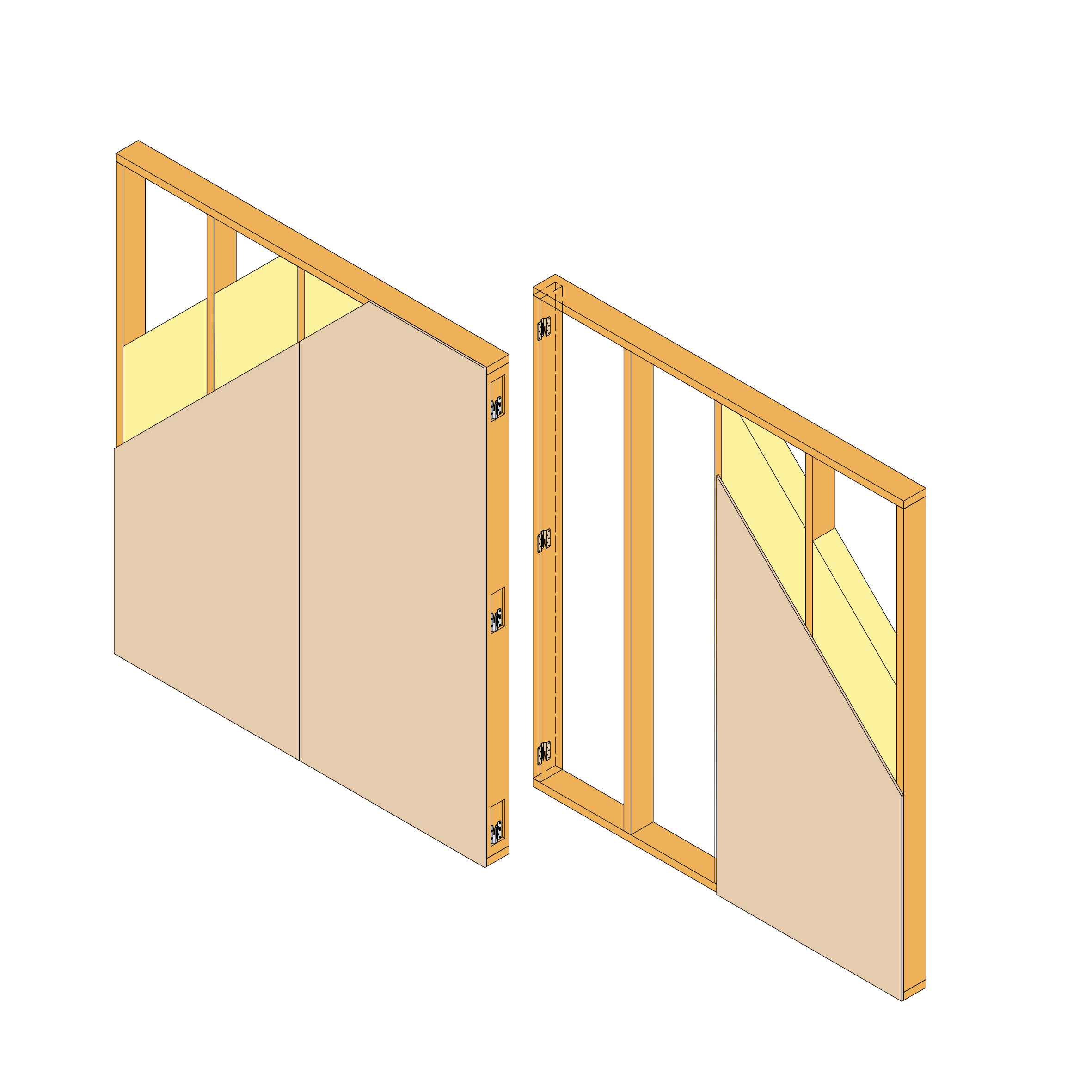

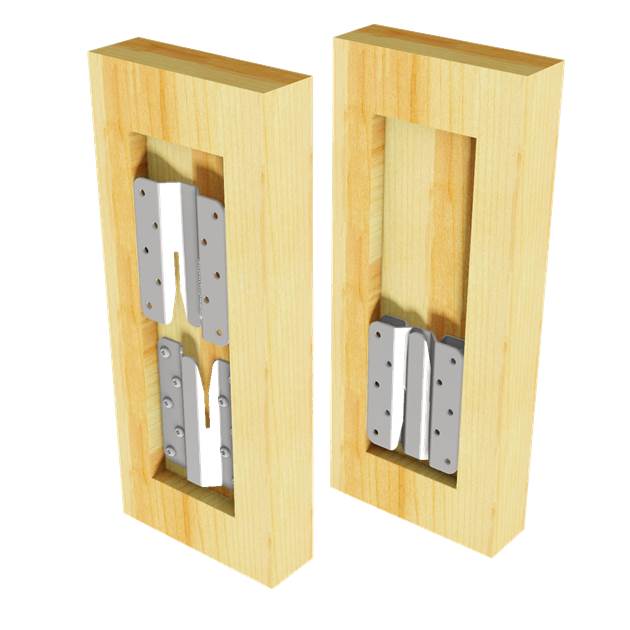

El conector ICST permite fijar montantes de armazones de madera de forma totalmente invisible. Resulta especialmente recomendable para la unión de paredes adyacentes.

Marcado CE
Marcado CE
DITE
DITE
Fuego
Fuego
EPD
EPD
Interior
Interior
Fuego R 60
Fuego R 60
Clase de servicio 2
Clase de servicio 2
Acero electrocincado 20µm
Acero electrocincado 20µm

Detalles de producto

Imagenes

Características

Material

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 2 mm.

Ventajas

  • El conector ICST es compatible con todas las secciones de madera a partir de 45x120 mm,
  • Su instalación en el interior del montante de madera evita cualquier tipo de puente térmico,
  • Resistencia al fuego de 1/2 h o 1 h si se siguen ciertas recomendaciones. Consúltenos.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, ...
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, ...

Campos de aplicación

  • Conexión de montantes de armazón de madera: recomendadas para los casos en los que existant paredes "adyacentes" (instalación de revestimientos exteriores e interiores de paredes),
  • Fijación únicamente madera-madera.

Datos técnicos

Valores Característicos

Dimensiones

ReferenciaCapacidad del soporte
Valores característicos - Madera C24[kN]

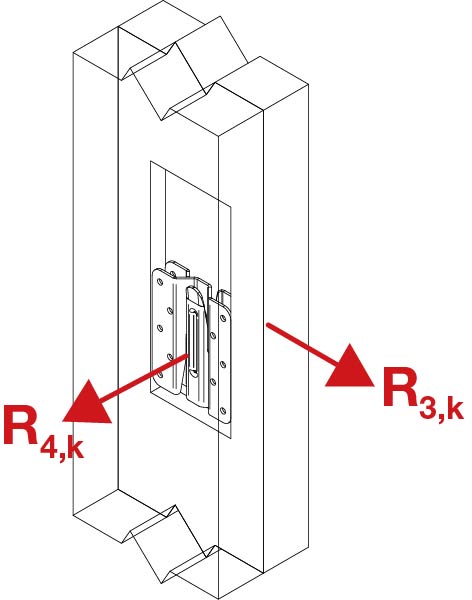

R₃,ₖR4,k
CNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60Cualquier clavo/tornilloCNA4.0x40
ICST11.211.914.8min (15,9 ;16,9/kmod)min (6,72*Rlat,k;16,9/kmod)*2.9

El ICST se compone de dos partes idénticas.

*Rlat,k es la capacidad lateral de las fijaciones
Rax,k es la capacidad axial de las fijaciones
kmod es el coeficiente de modificación, función de la duración de carga y de la clase de servicio

Instalación

Montaje

Opciones

  • Puede corresponder a una aplicación en ángulo o con inclinación, siempre que las cantidades están en el mismo plano.

Instalación

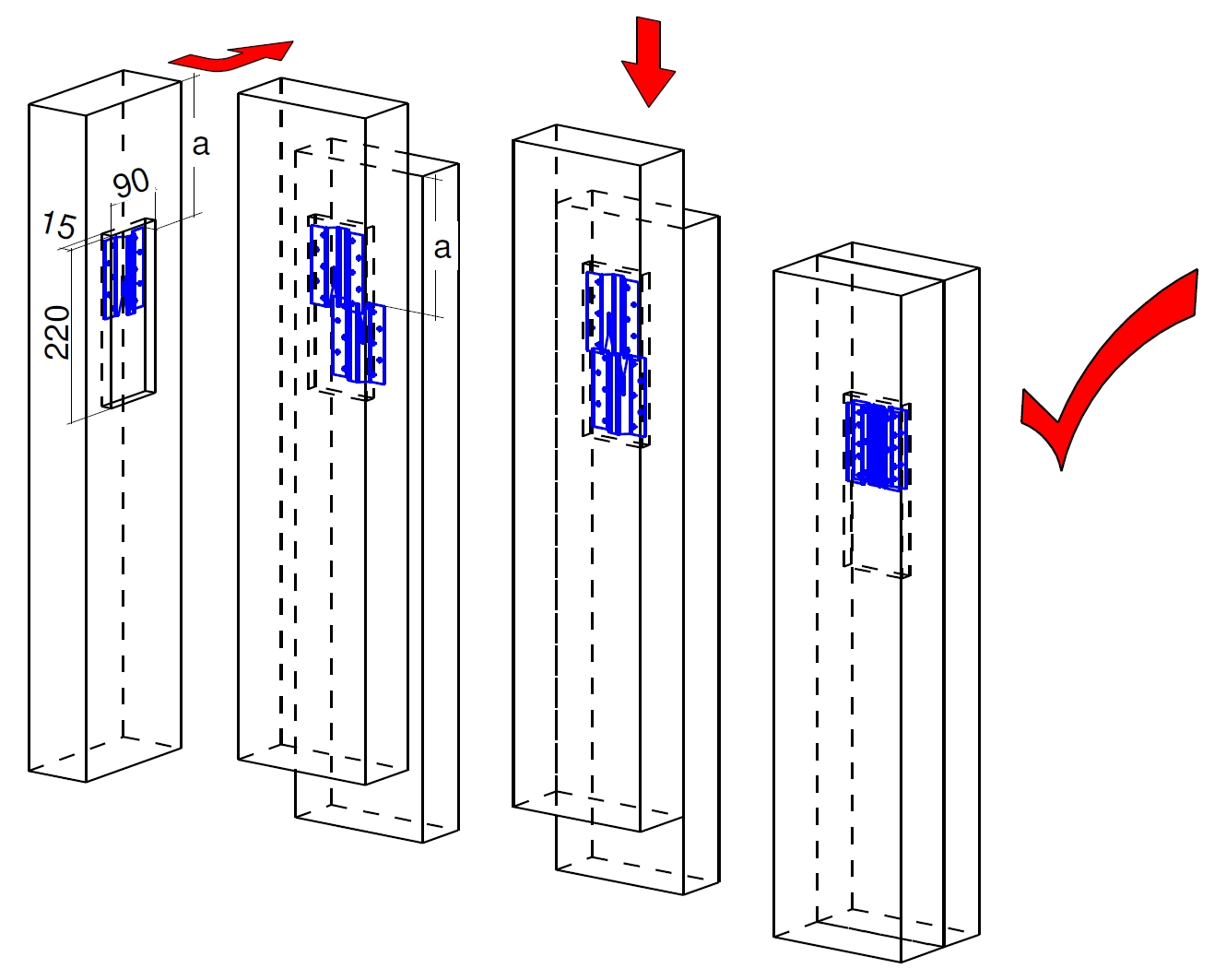

  • La instalación del ICST requiere la realización de un refrentado en un solo montante. Este refrentado debe tener una profundidad de 15 mm, una anchura de 90 mm y una longitud mínima de 220 mm. La distancia mínima del ICST respecto a los extremos de los montantes es de 100 mm,

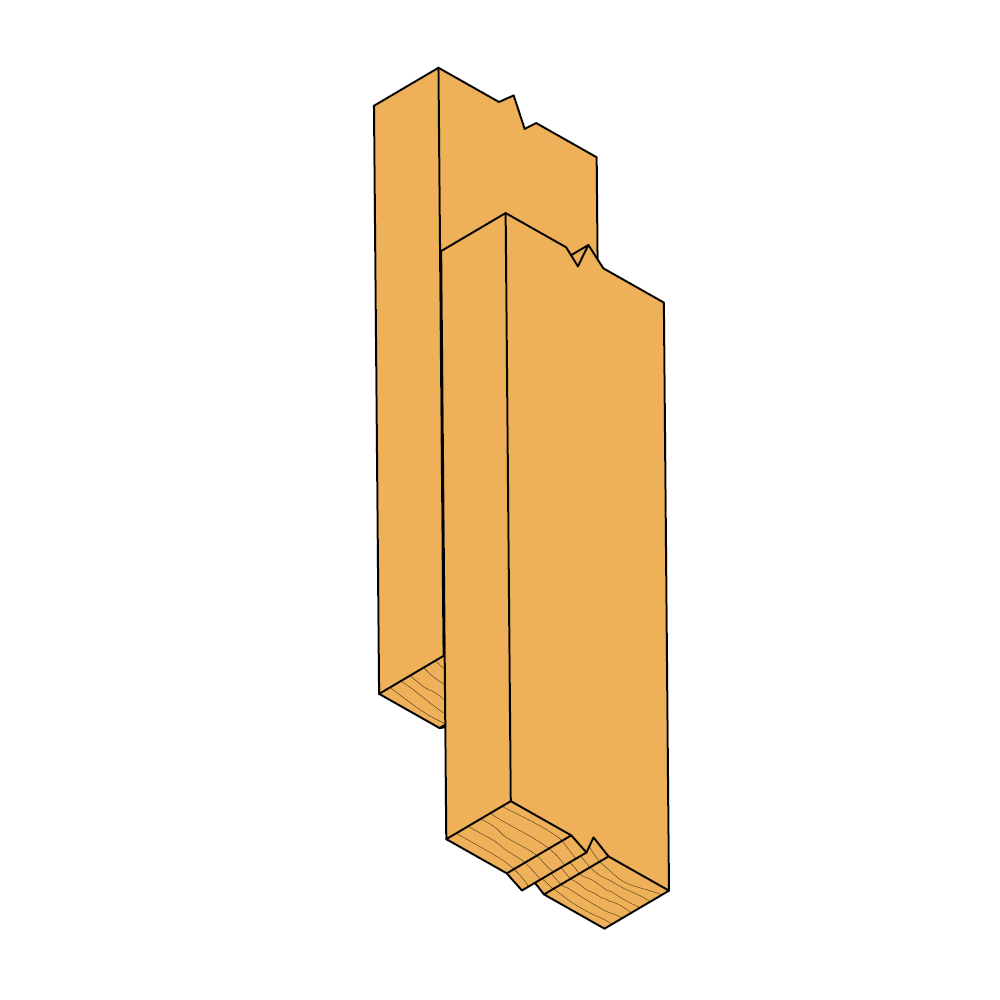

  • El ICST consta de 2 partes que, en la posición final, se encuentran cara a cara. El montaje de los dos elementos de madera está facilitado por una pata central que guia en la parte macho,
  • El ICST se recomienda en el caso de paredes "cerradas" (revestimientos interiores y exteriores de la pared instalados). Siga cuidadosamente las instrucciones de instalación que se encuentran en la ficha de montage que se situa en la parte "Notas Técnicas".

Certificación

Declaración de prestaciones (DoP)

Ver historial

Evaluación técnica europea (ETA)

Ver historial

Declaraciones ambientales de productos (DAP)

Sin historial disponible
