KNAG

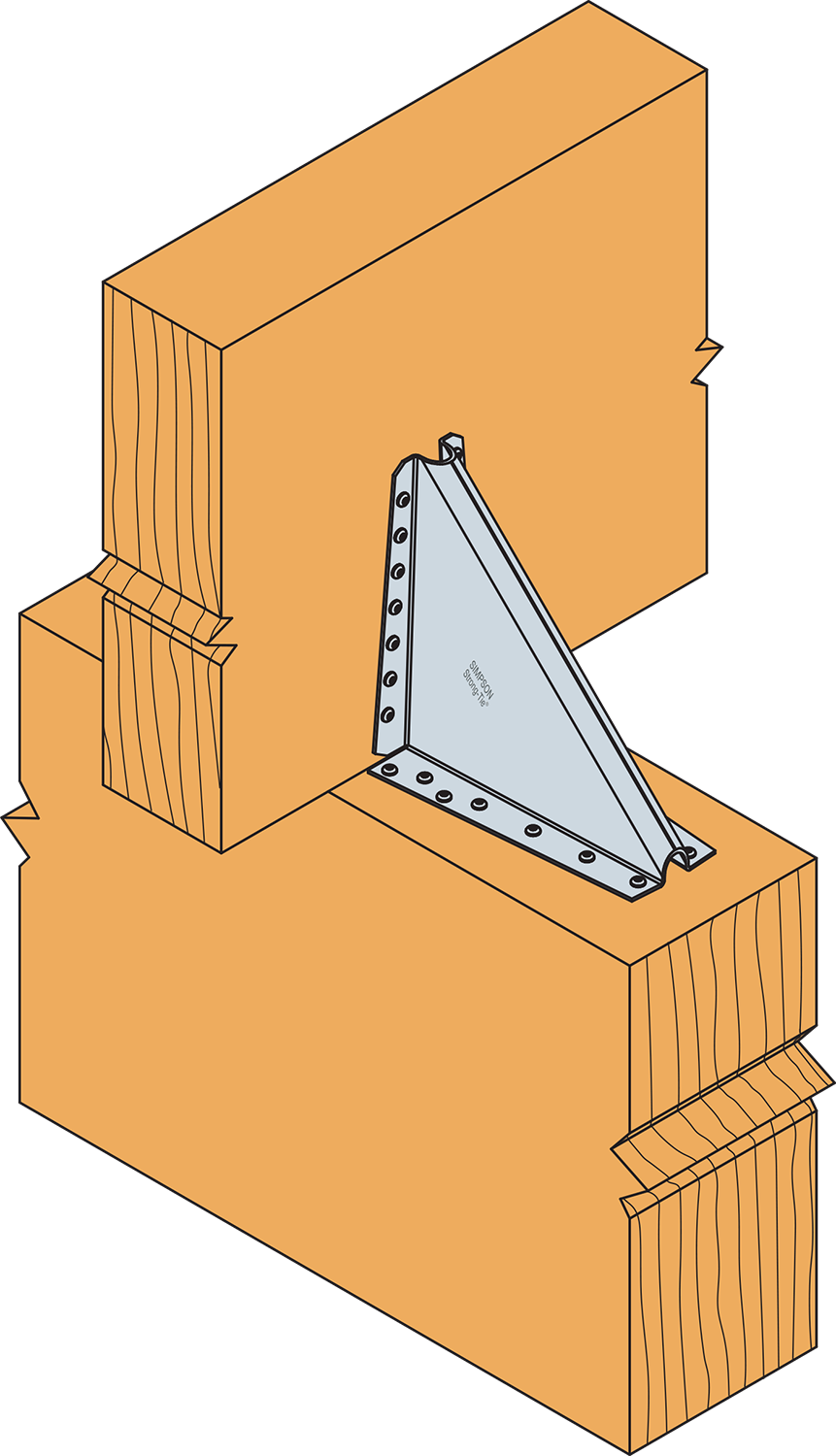

Ejión
Los ejiones metálicos evitan tener que utilizar ejiones de madera, que deben presentar un determinado corte con respecto a la veta de la madera.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores Característicos
| Modelo | DB nr. | NOBB nr. | Dimensiones y Valores Característicos [mm] | Agujeros Ala A | Agujeros Ala B | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø5 | |||
| KNAG90 | - | - | 90 | 90 | 43 | 55 | 69 | 2 | 6 | 8 |
| KNAG90-B | 1579879 | 21221239 | 90 | 90 | 43 | 55 | 69 | 2 | 6 | 8 |
| KNAG130 | 1585755 | 46450365 | 125 | 125 | 52 | 66 | 79 | 2 | 9 | 10 |
| KNAG170 | 1585756 | 44492632 | 160 | 160 | 52 | 72 | 93 | 2 | 11 | 12 |
| KNAG210-B | 1579903 | 21221262 | 200 | 200 | 54 | 67 | 100 | 2 | 14 | 14 |

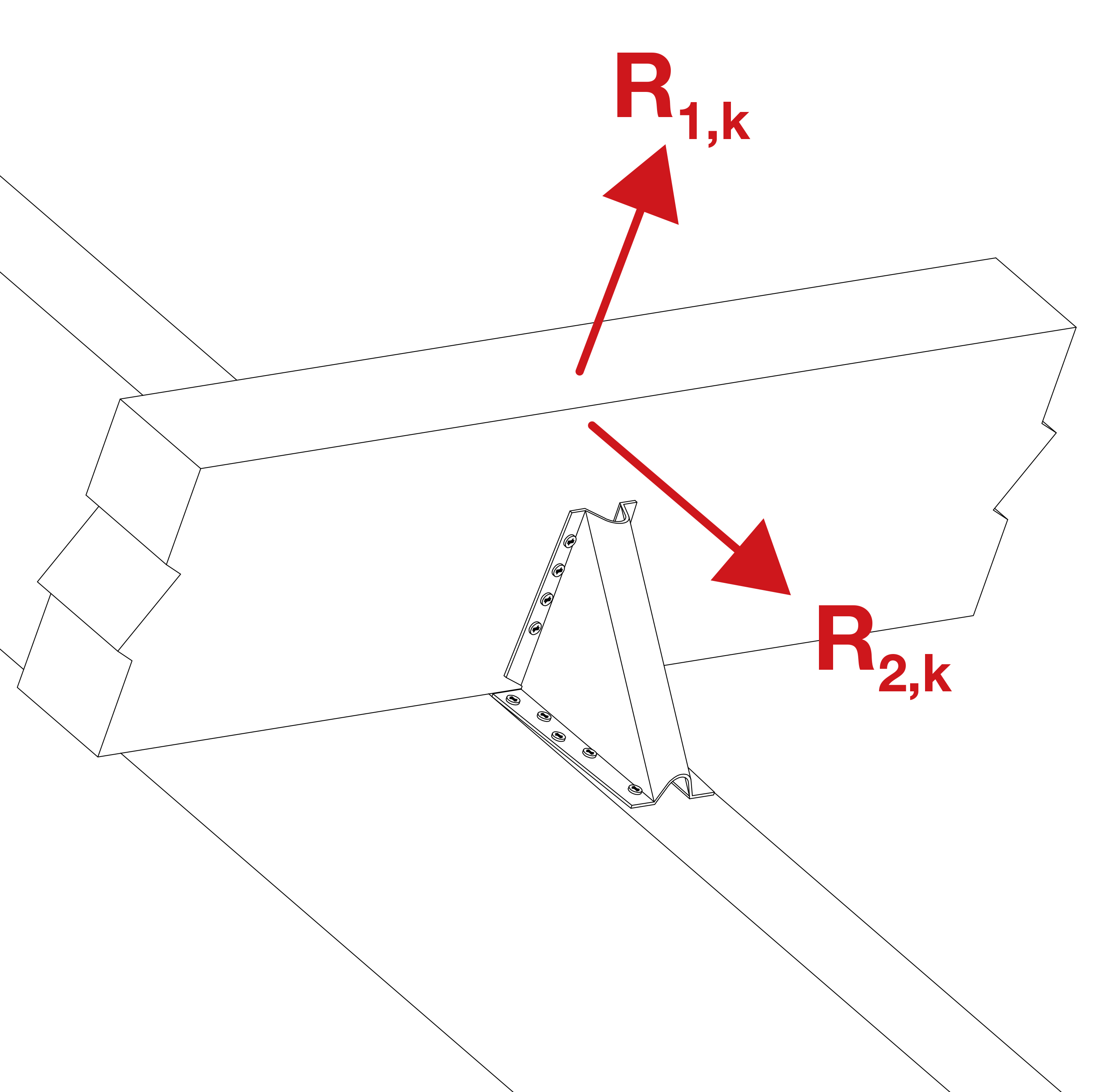

Valores dados para: f = longitud / 2 y e = altura de la correa (h)
Valores Característicos - Madera sobre madera - Clavado total
| Modelo | Fijaciones | Valores Característicos - Madera C24 - Conexión con 1 escuadra [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ala A | Ala B | R1.k | R2.k | ||||||||
| Cdad | Tipo | Cdad | Tipo | f = 20 mm | f = 40 mm | f = 50 mm | e = 100 mm | e = 140 mm | e = 180 mm | e = 220 mm | |
| KNAG90 | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
| KNAG90-B | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
| KNAG130 | 9 | CNA4,0x40 | 10 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
| KNAG170 | 11 | CNA4,0x40 | 12 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
| KNAG210-B | 14 | CNA4,0x40 | 14 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |
Los valores se dan para varios valores de f y e. Para otros valores, consulte nuestro ETE-06/0106.
Instalación

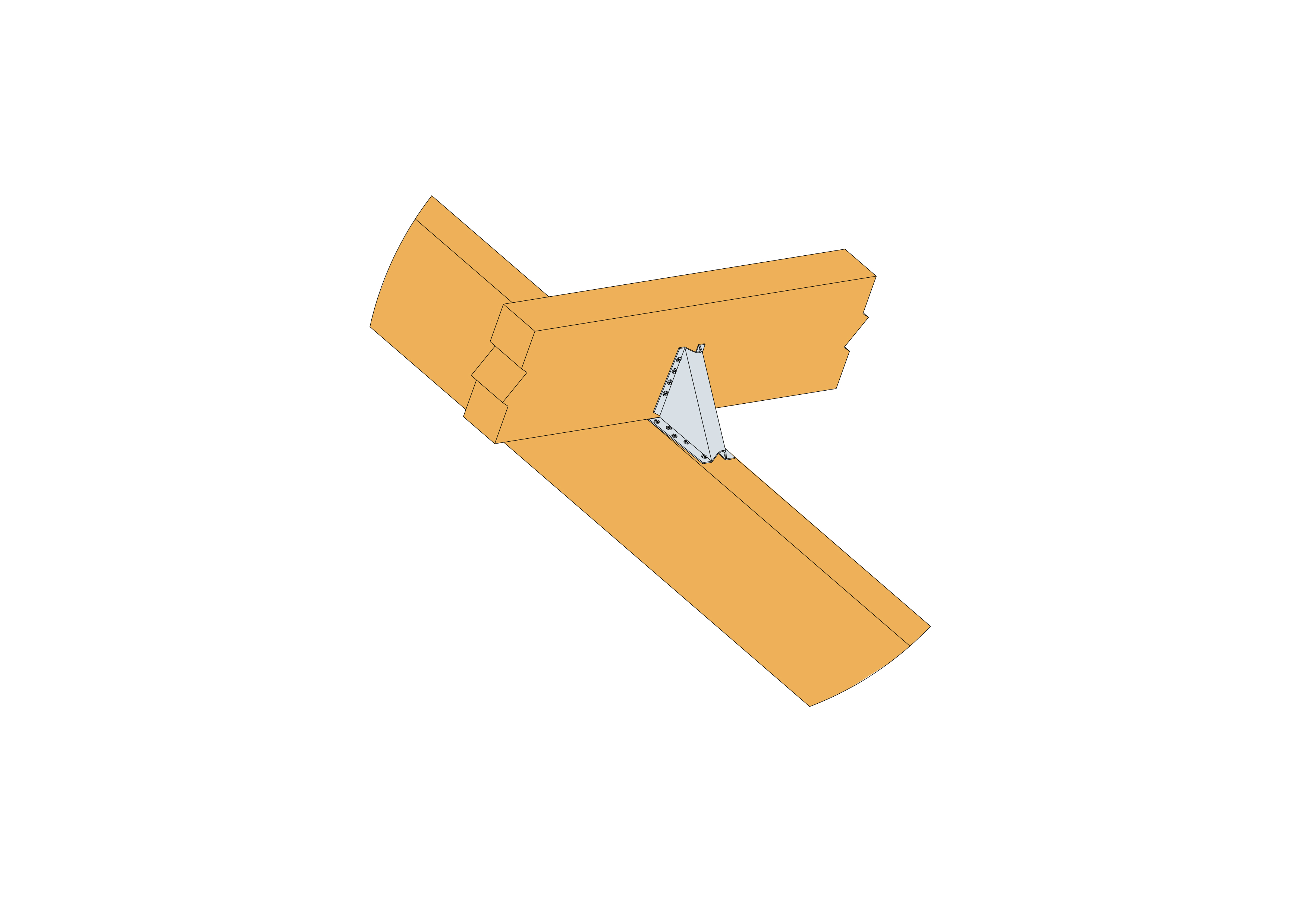

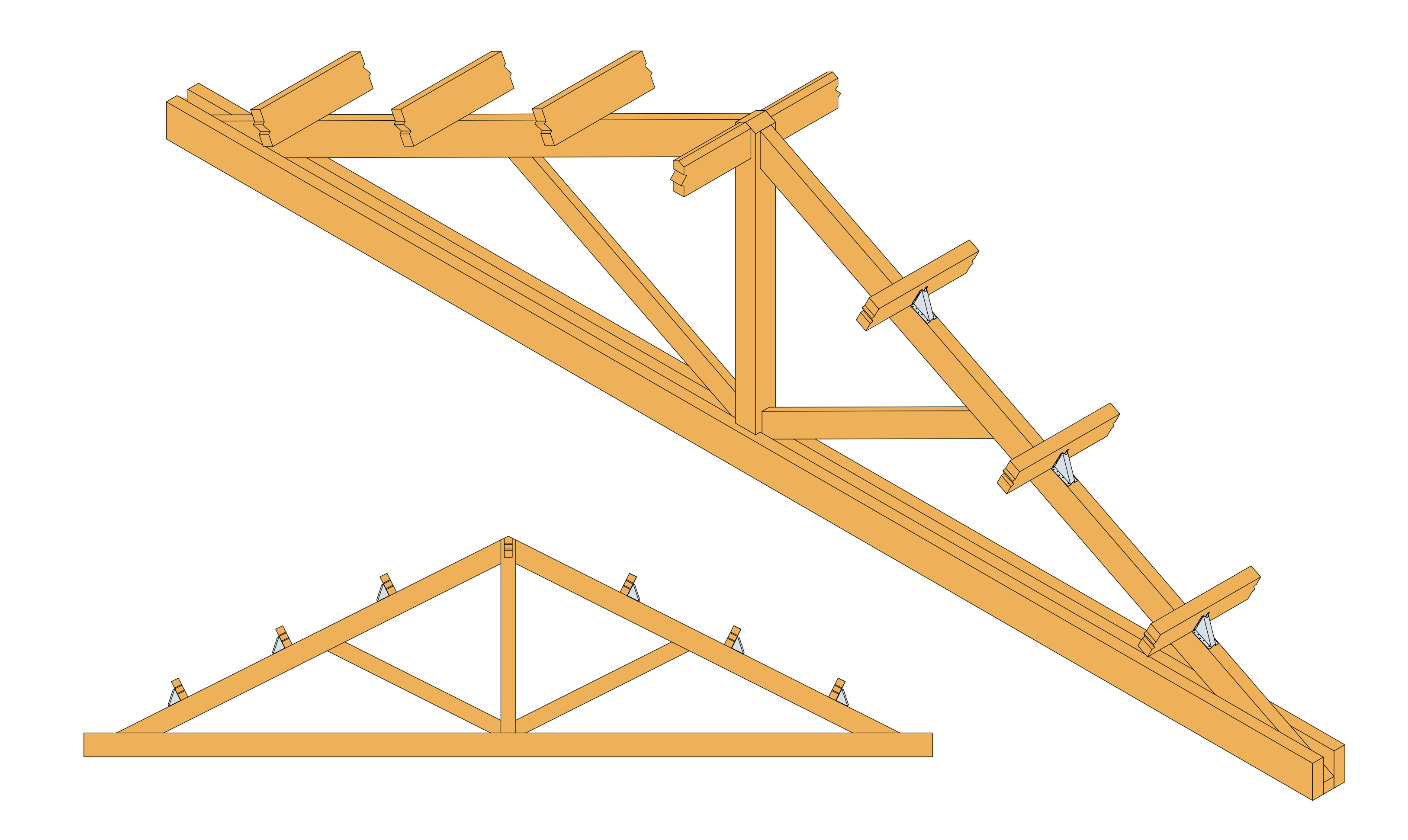

Montaje
