AB135-PB

Escuadra a 135° - Acabado negro

Escuadras para uniones ensamblajes de arriostramiento u otras conexiones a 135° presentes en construcciones ligeras de jardín como pérgolas.

Ficha técnica
Clase de servicio 3
Exterior
Acero RAL 9005

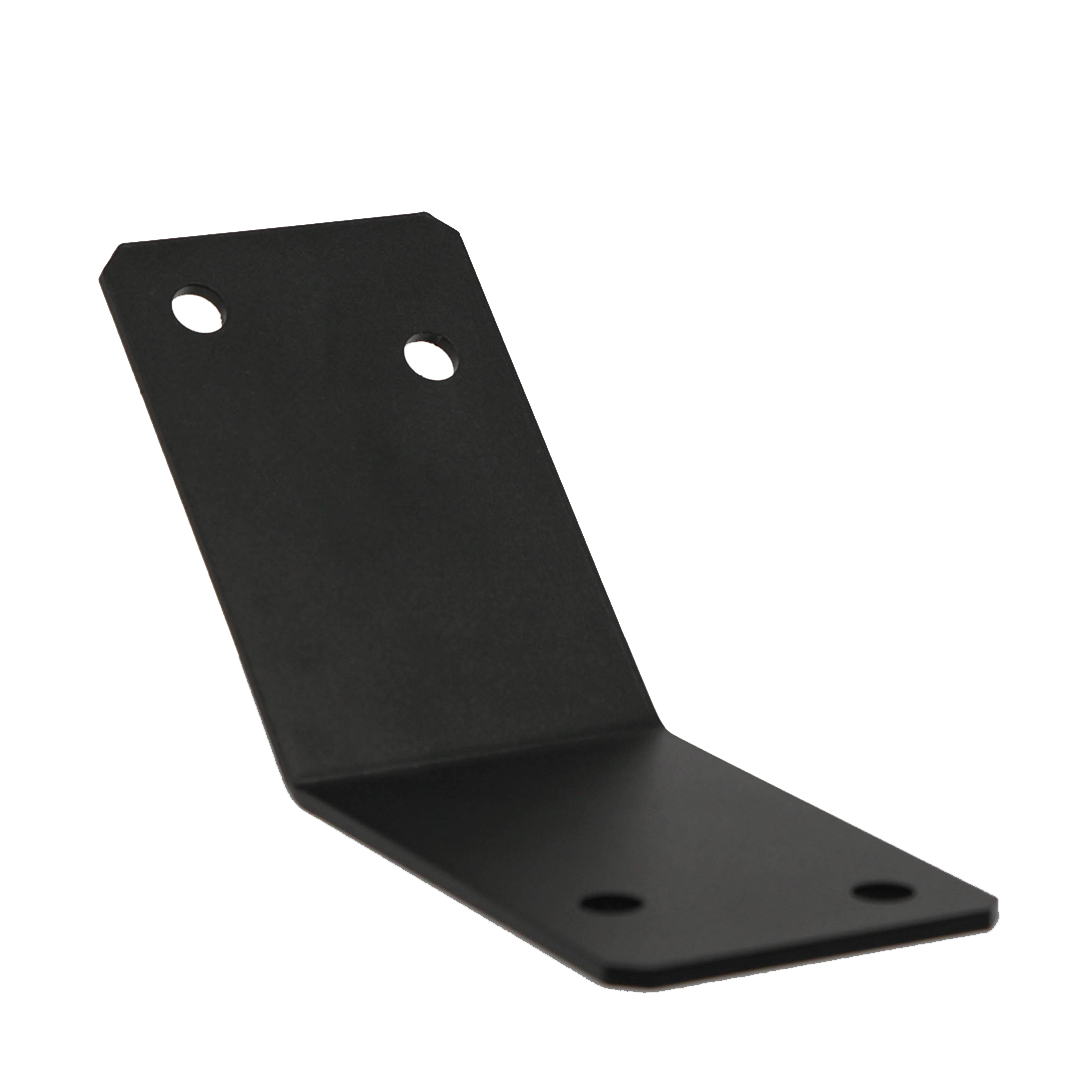

C_AB135BPB_CovArt_Pho_Inst_ZPRO_EU_EU_COTE

Detalles de producto

Imagenes

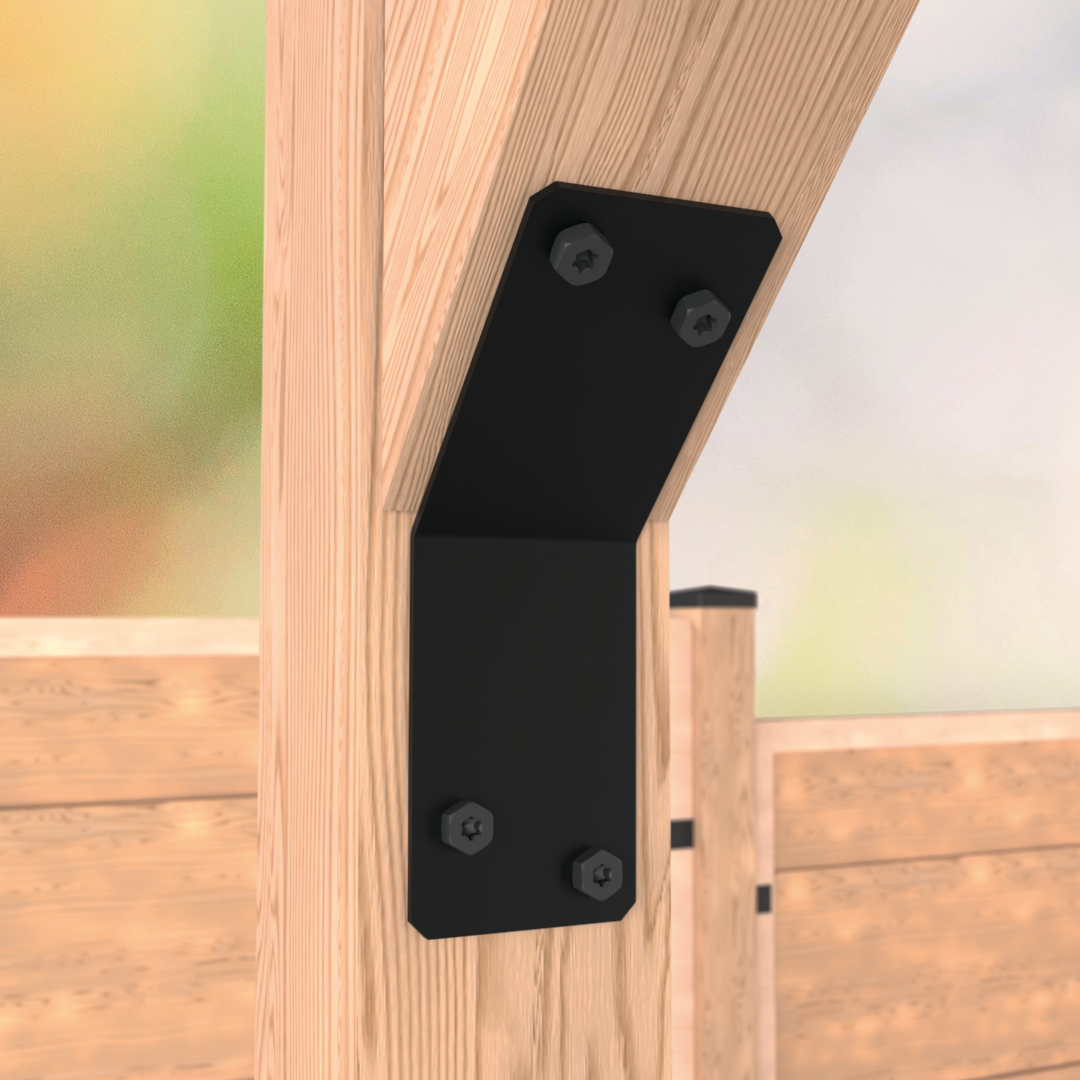

C_AB135_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

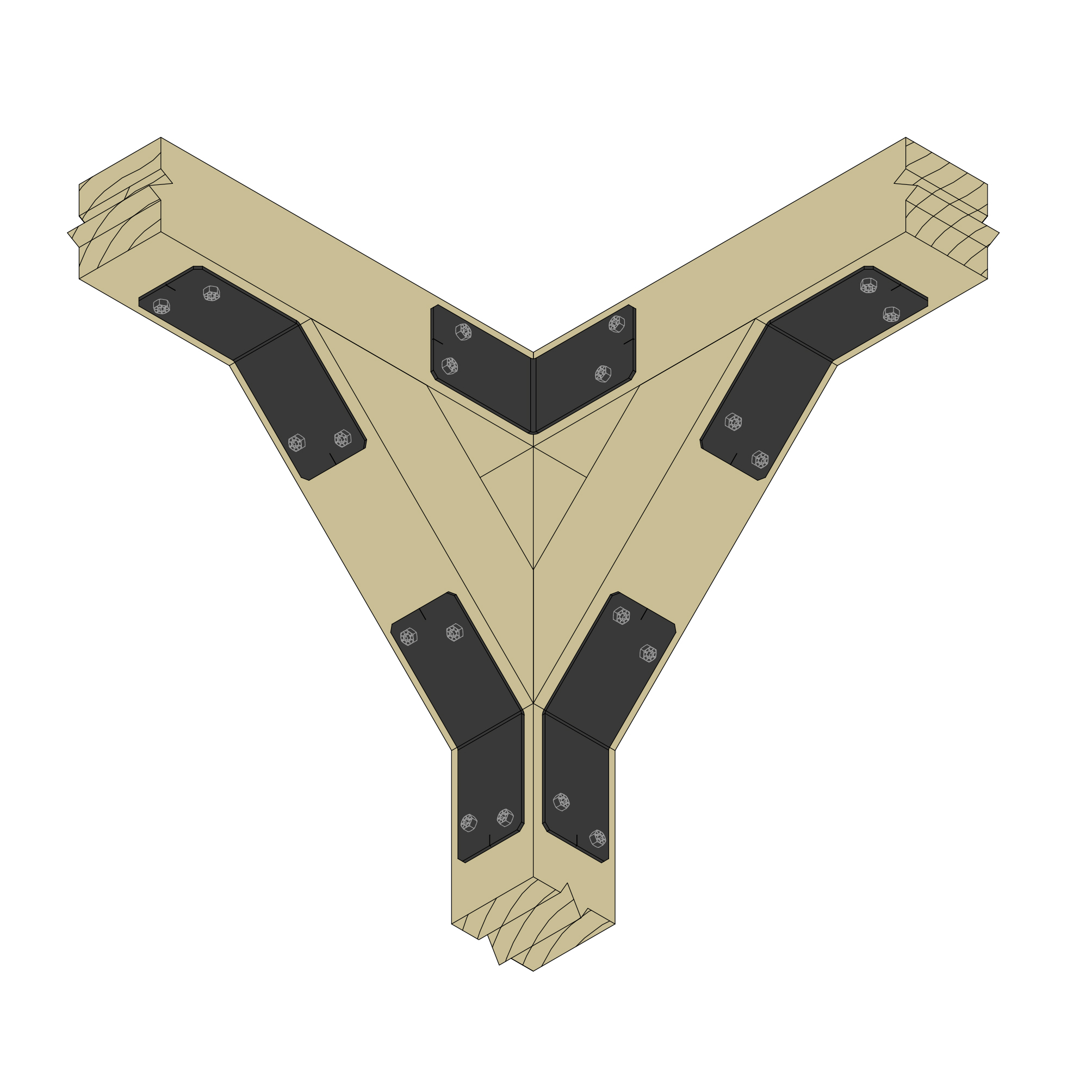

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP01

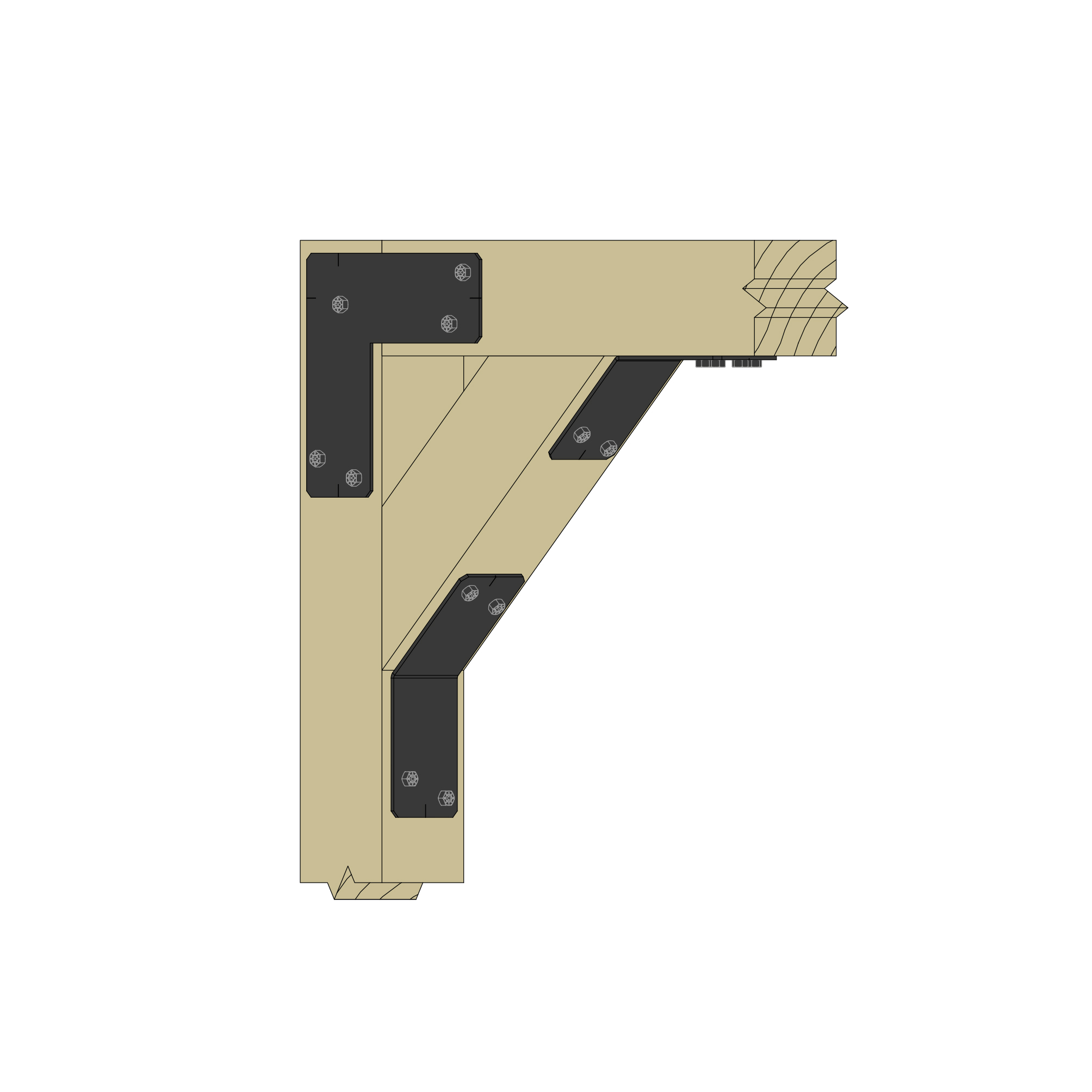

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP02

Características

Materia

  • Acero galvanizado S250GD + ZM310 según NF EN 10346
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005

Ventajas

  • Simplifica la instalación de arriostramientos,
  • Ideal para arriostrar estructuras mediante puntales,
  • Asegura una conexión sólida y precisa a 45°,
  • Fácil de instalar con tornillos SSH de cabeza negra,
  • Acabado en negro para una gran discreción en la estructura,
  • Alta resistencia a la corrosión para uso en exteriores (excepto junto al mar)...

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada...
  • Elemento secundario : madera maciza, madera compuesta, madera laminada...

Campos de aplicación

  • Vigas,
  • Pérgolas,
  • Cocheras...

Datos técnicos

Dimensiones

C_AB113-135BPB_ProdIll_Ill_ProdLA_FR_FR_CY

Dimensiones

Modelo Dimensiones [mm]
A B C t Agujeros
Ø10
AB113-135BPB1111117034

Instalación

Montaje

Fijaciones

  • Tornillos con cabeza negra SSH8.0X40PB

Instalación

  • Adecuada para secciones de madera estándares de 90 x 90 mm hasta 200 x 200 mm

Productos relacionados

Librería CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
No hay elementos disponibles.
No hay elementos disponibles.
No hay elementos disponibles.
No hay elementos disponibles.
No hay elementos disponibles.
No hay elementos disponibles.
