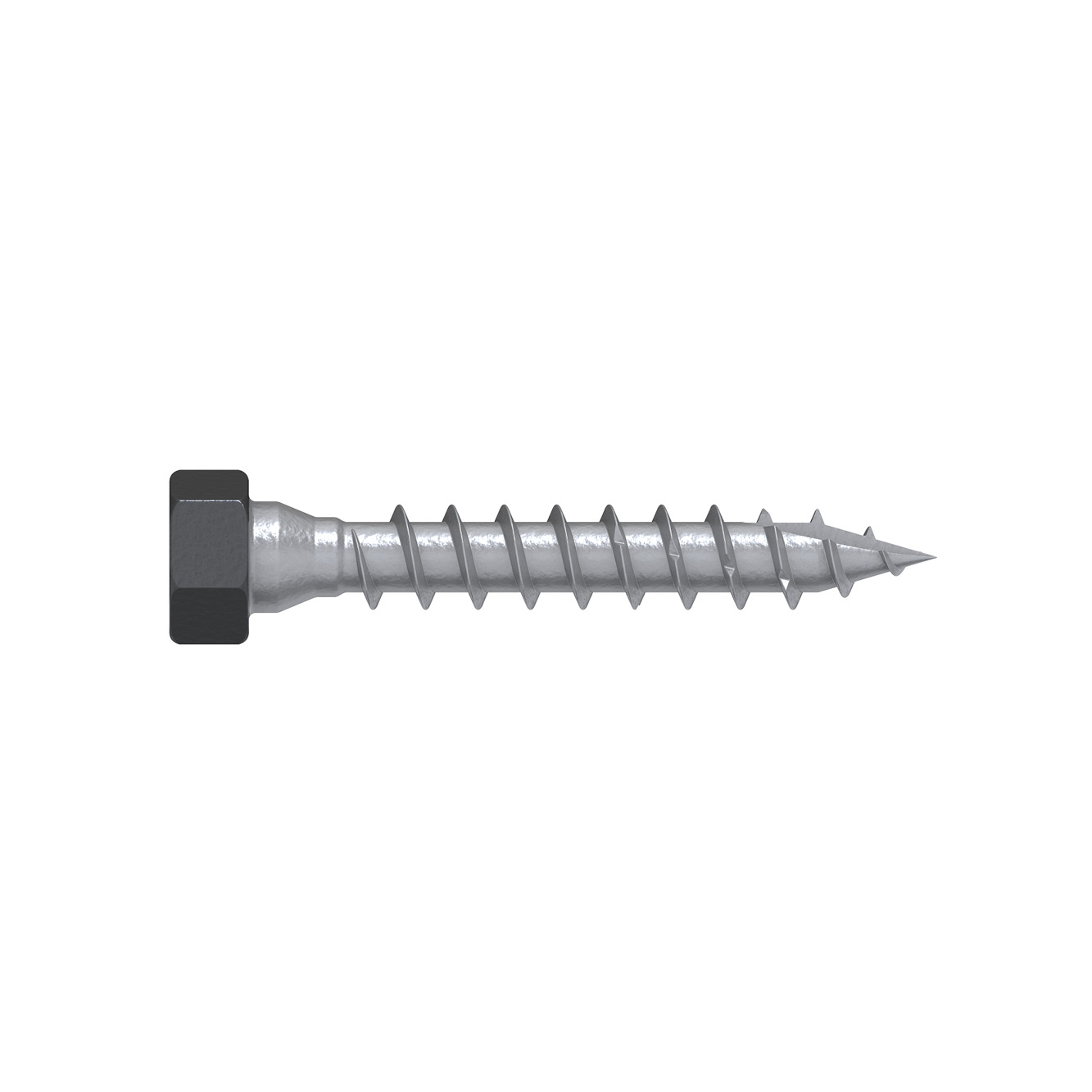

SSH-PB

Tornillo conector - acabado negro

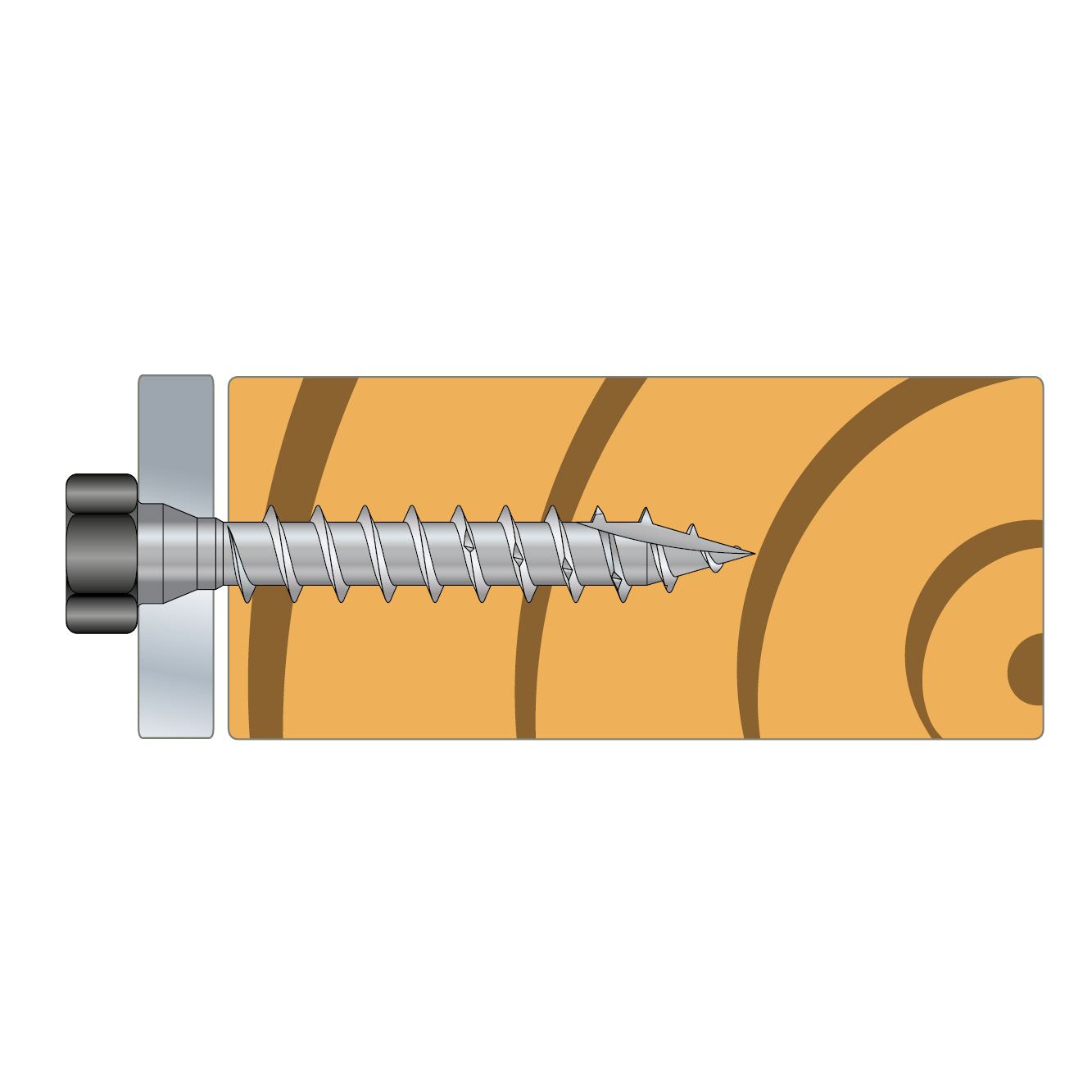

El tornillo para madera SSH-PB es un tornillo de diámetro y longitud ideales para la fijación de conectores de acabado negro a elementos de madera, en interiores o en exteriores. Puede instalarse en los agujeros que normalmente se utilizan para el anclaje, y reduce el tiempo necesario para la instalación en la obra en comparación con las soluciones tradicionales de clavado.

El acabado negro de su cabeza permite una instalación discreta con las escuadras y los conectores con acabado negro de la gama Design Series.

Marcado CE
Clase de servicio 3
Impreg® +
Exterior

Detalles de producto

Imagenes

Características

Material

  • Revestimiento Impreg®+ (equivalente al acero galvanizado de 55 µm). 15 años de vida útil en exteriores, 50 años en interiores,
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005.

Ventajas

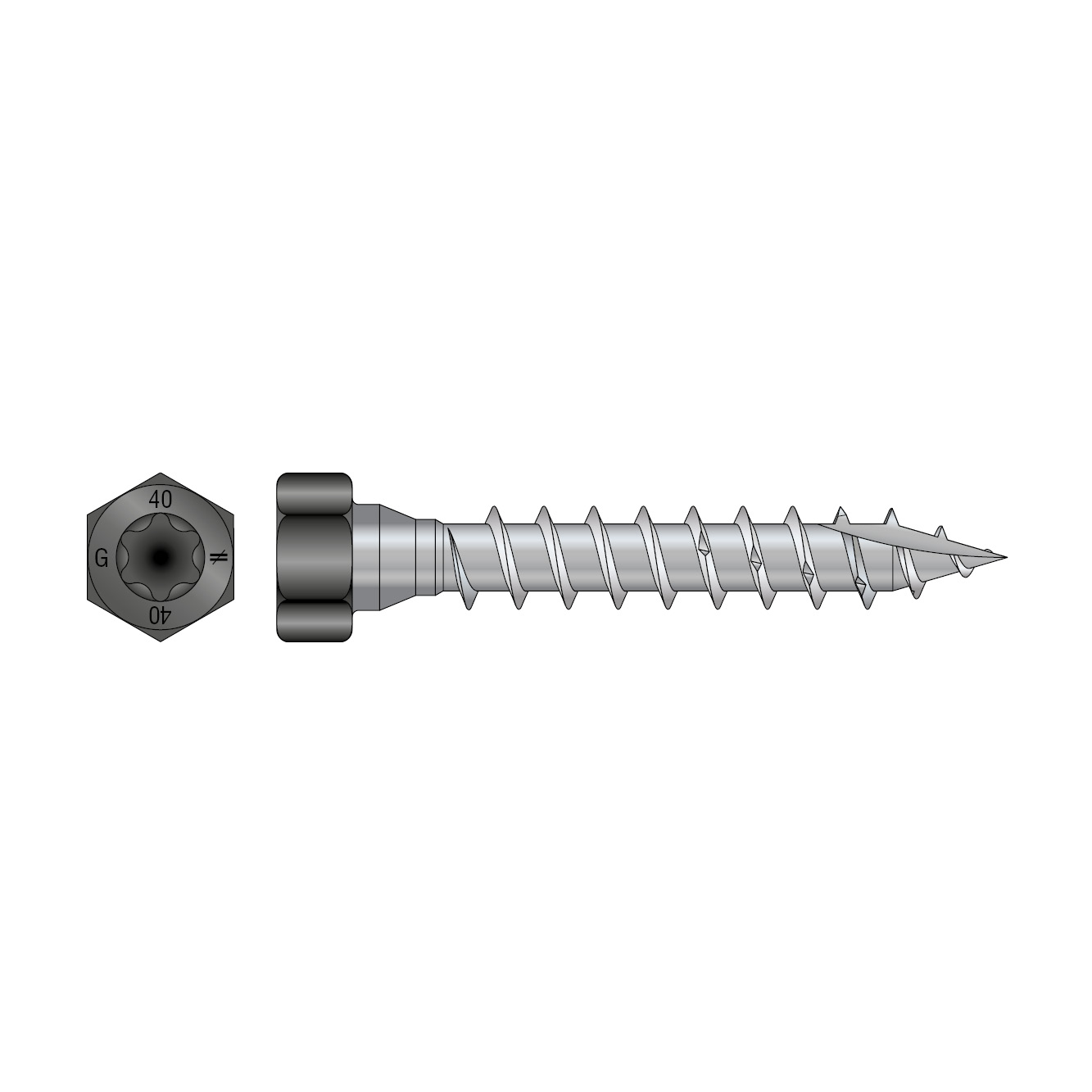

  • Cabeza hexagonal : perfecta sujeción de la placa de acero sobre la madera gracias a su amplia cabeza,
  • Doble cono bajo la cabeza : ayuda a centrar el tornillo en el agujero,
  • Escariador : reducción de la fricción,
  • Rosca asimétrica :reducción del par de apriete al atornillar y gran resistencia al arranque,
  • Punta antifisuras tipo 17 : mejor inicio de atornillado,
  • Rápido y fácil de usar, adaptado para todos los destornilladores,
  • Acabado negro.

Aplicaciones

Soporte

  • Madera

Campos de aplicación

  • Fijación de conectores de la gama Design Series sobre madera,
  • Uso en interiores o exteriores...

Datos técnicos

Dimensiones

Dimensiones

Modelo Modelo Dimensiones [mm] Punta Rosca Cantidad por caja
d l dh ht d1 lg duh
SSH8.0X40PBSSH8.0x40PB840135.755.1328.2T-40Total50

Propiedades Características

Modelo Propiedades Características
Momento de de flujo plástico característico – My,k [My.k] [Nm] Parametro de resistencia característica al arranque - fax,k,90° [fax.k.90°] [N/mm²] Parametro de resistencia característica a la travesía de la cabeza - fhead,k [fhead.k] [N/mm²] Resistencia característica en tracción - ftens,k [ftens.k] [kN] Resistencia característica en torsión - ftor,k [ftor.k] [Nm] Ratio de torsión
SSH8.0X40PB25.313.919.524.126.4≥ 1,5

Resistencias características - Acero / Madera

Modelo Resistencias Características - Acero / Madera C24
Rax.st,k [kN] Cizalladura placa fina Cizalladura placa gruesa
Rv,0,st,k [kN] Rv,90,st,k [kN] Rv,0,st,k [kN] Rv,90,st,k [kN]
SSH8.0X40PB42.32.34.34.3

Las resistencias a cizalladura corresponden a un acero grueso (tst = d) y fino (tst = 0,5xd) para las siguientes configuraciones:

  • Eje del esfuerzo a 0º respecto a la veta de la madera Rv.0°.k
  • Eje del esfuerzo a 90º respecto a la veta de la madera Rv.90°.k

Estas resistencias son válidas para madera con clase mecánica C24 o superior.
Las resistencias para los grosores de acero intermedios se pueden obtener interpolando entre los valores correspondientes a la placa de acero fina y la gruesa.
La hipótesis de perforación previa para el cálculo de las cargas y de las distancias mínimo está validad

Certificación

Idoneidad Técnica Europeo (ETA)

Librería CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
