ENPC

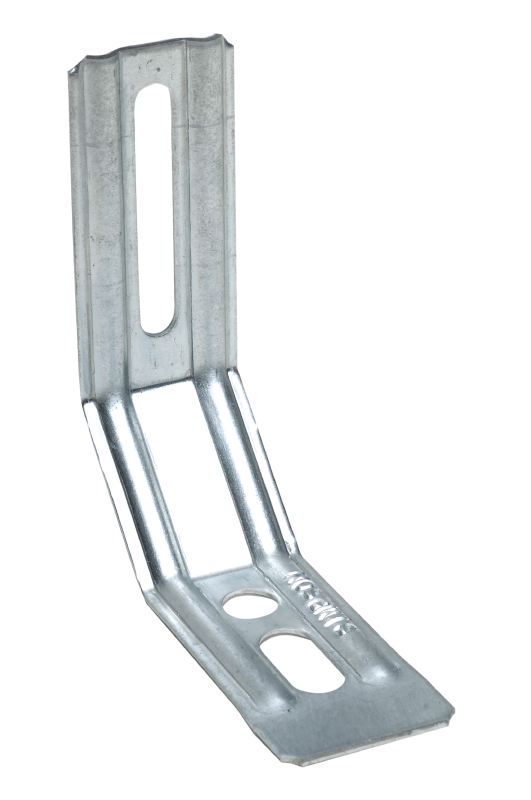

Escuadra achaflanada con nervios

El diseño de las escuadras ENPC está pensado para fijar estructuras de carpintería exteriores con junta de estanqueidad. La gran variedad de tamaños disponible permite dar respuesta a todas las situaciones que pueden darse en las obras.

Clase de servicio 2
Clase de servicio 2
Interior
Interior
Acero galvanizado Z275
Acero galvanizado Z275
EPD
EPD

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 mm.

Ventajas

  • Amplia gama para una gran variedad de usos,
  • Puede utilizarse en madera y hormigón,
  • Respeta el DTU36.5,
  • Agujeros oblongos que facilitan el ajuste de las uniones.

Aplicaciones

Soporte

  • Elemento principal : estructuras de carpintería de PVC, madera, aluminio, acero, ...
  • Elemento secundario : madera, hormigón o acero.

Campos de uso

  • Fijación de estructuras de carpintería de interiores y exteriores.

Datos técnicos

Dimensiones y Cargas Admisibles

Dimensiones

ReferenciaCapacidad de la escuadraDimensiones del crampón
Other type of loadsDimensiones y Valores Característicos[mm]Agujeros Ala AAgujeros Ala B
Valeurs admissibles según DTU36.5[daN]A[mm]B[mm] C[mm]Espesor[mm]RedondoOblongoRedondo Oblongo
R1,dØ6.5Ø6.5x20Ø6.5x30Ø6.5x45NúmeroØ9x20
ENPC55/1.512 55 81 301.5-1--11
ENPC70/1.512 70 81 301.5--1-11
ENPC85/1.512 85 81 301.5---111
ENPC100/1.512 100 81 301.51--111
ENPC115/1.512 115 81 301.52--111
ENPC130/1.512 130 81 301.53--111
ENPC145/1.512 145 81 301.54--111

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA 4.0,
  • Pernos,
  • Tirafondos.

Sobre hormigón :

  • Anclajes de impacto TPP 8X60

Sobre metal :

  • Pernos Ø8.

Instalación

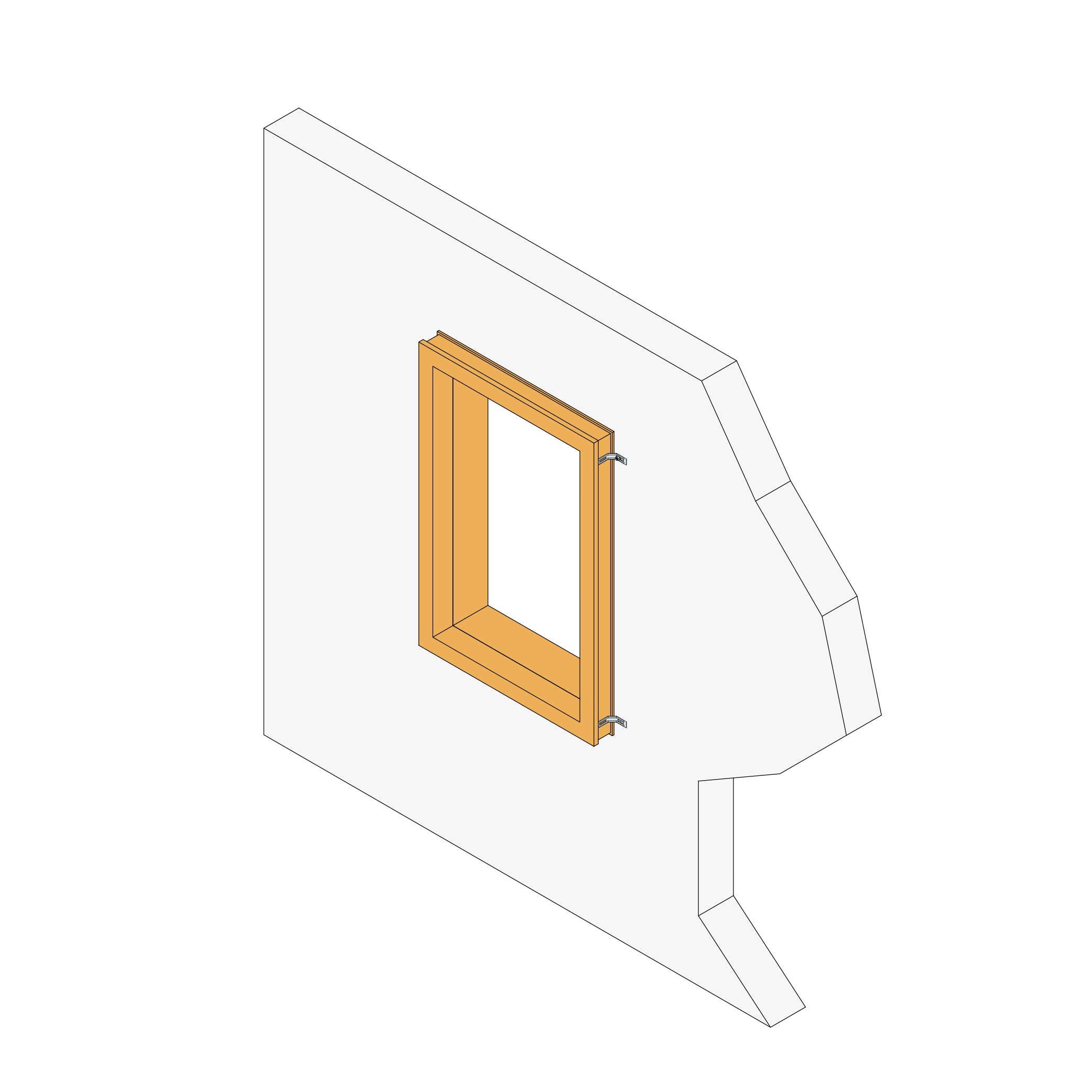

  1. Aproxime el elemento para fijar al soporte.

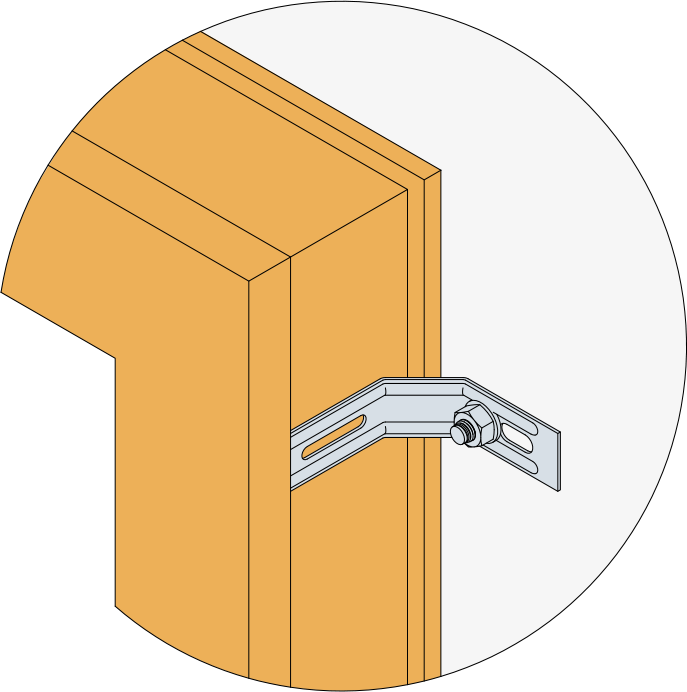

  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
  4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.

Certificación

Declaraciones ambientales de productos (DAP)
